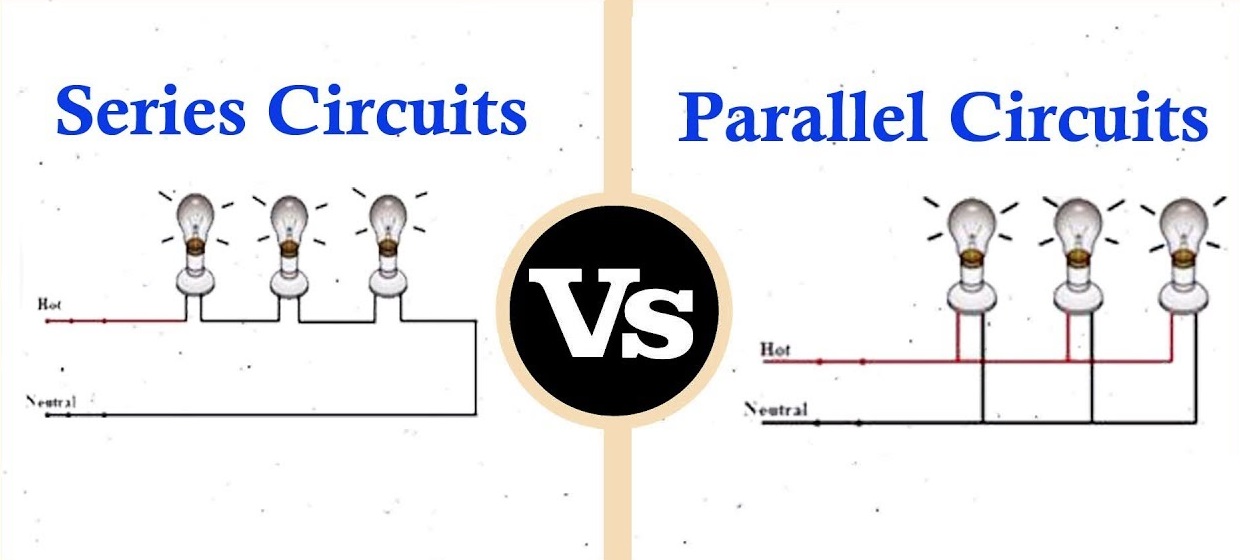

Ledninger i serie vs parallelt kredsløb: forskellen

At forstå forskellene mellem serie og parallelle kredsløb er afgørende for at gribe grundlæggende elektriske koncepter.Denne artikel vil undersøge, hvordan serier og parallelle kredsløb er kablet, hvordan de fungerer, og hvor de bruges.I et seriekredsløb er der kun en sti for strømmen at flyde, mens der i et parallelt kredsløb er flere stier.Men hvorfor er dette vigtigt?Nuværende strømmer altid, hvor der er mindst modstand, og dette er nøglen til at designe sikre elektriske systemer.De fleste husholdningsledninger bruger parallelle kredsløb, fordi de er sikrere og mere pålidelige.

Katalog

Forestil dig at prøve at drive flere apparater med en mislykket;En parallel opsætning forhindrer samlede blackouts ved at isolere fejlen.I modsætning hertil bruges serier ledninger typisk i begrænsede, specifikke scenarier, såsom i visse typer ferielys.Dette rejser et spændende spørgsmål: Hvorfor bruge serier ledninger overhovedet, hvis parallel er mere sikker?Svaret ligger i omkostningseffektivitet og enkelheden i kredsløbsdesignet.Seriekredsløb og parallelle kredsløb danner lukkede kredsløb, men der er sondringer med hensyn til deres funktionalitet.For eksempel stopper en enkelt brudt forbindelse i et seriekreds strømmen helt, mens et parallelt kredsløb fortsat vil fungere.

Forståelse af seriekredsløb

Et seriekredsløb er en konfiguration, hvor elektriske komponenter er tilsluttet sekventielt langs en enkelt sti, der danner en lukket sløjfe.Derfor flyder den samme strøm gennem hver komponent.Men hvad sker der, hvis en af ​​disse komponenter mislykkes?Hele kredsløbet bliver ikke-funktionelt, fordi den kontinuerlige aktuelle sti afbrydes.

Hvorfor mislykkes hele kredsløbet, hvis en komponent holder op med at fungere?Dette skyldes, at den samlede spænding i et seriekredsløb er summen af ​​spændingen på tværs af hver komponent.Den samlede modstand er aggregering af individuelle modstande, og denne kumulative modstand resulterer i formindsket strømstrøm.

Serien kredsløb, selvom de ikke er udbredt i bolig- eller kommercielle elektriske systemer, finder lejlighedsvis anvendelse i visse scenarier.

- Et godt eksempel er traditionelle strenglamper.Hvis en pære mislykkes, ophører hele strengen med at operere, og fremhæver sårbarheden af ​​seriekredsløb til enkeltpunktsfejl.

- Desuden bruges seriekredsløb i batteripakker.Celler er forbundet i serie for at forstærke spændingen og derved skræddersy strømforsyningen til specifikke enheds krav.

Forståelse af parallelle kredsløb

Parallelle kredsløb repræsenterer den mest almindelige form for elektriske ledninger, især i boliganvendelser.I disse kredsløb opdeler strømmen i forskellige veje, før de genforenes for at afslutte den elektriske rute.Men hvorfor forekommer denne division af strøm, og hvordan påvirker det det samlede kredsløbs ydeevne?

Komponenter i et parallelt kredsløb er forbundet på tværs af almindelige knudepunkter og etablerer flere kanaler til strømstrøm.De distribuerede veje fører til en kumulativ strøm, som er summen af ​​strømme, der passerer gennem hver enkelt kanal, alt sammen med den samme spændingsforskel på tværs af hver komponent.Interessant nok reduceres den kollektive modstand i en sådan konfiguration under den mindste individuelle modstand, hvilket fremmer øget total strømstrøm.

En fremragende illustration af parallelle kredsløb findes i bolig ledningssystemer.

- Elektriske forretninger

- Skifter

- Belysningskomponenter

Disse danner et sammenkoblet parallelt netværk.Denne specifikke konfiguration sikrer, at funktionaliteten af ​​en enhed ikke påvirker andre på det samme kredsløb.For eksempel, hvis et tv er slukket eller møder en funktionsfejl, fortsætter lys og andre apparater, der er forbundet til det samme parallelle netværk, problemfrit.Hvad kunne denne redundans betyde for husholdningssikkerhedsprotokoller og energistyring?

Denne adskillelse af veje letter også lettere fejlfinding og vedligeholdelse.Teknikere kan isolere problemer uden at forstyrre hele kredsløbet og således optimere effektiviteten og bekvemmeligheden.Derudover bidrager parallelle kredsløb væsentligt til energidistributionsstabilitet og pålidelighed i moderne elektriske systemer.

Hovedforskelle mellem serie og parallelle kredsløb

Nuværende strømning

I seriekredsløb flyder strømmen sekventielt gennem alle komponenter, hvilket sikrer ensartet strømfordeling, men begrænser fleksibiliteten.Kan du undre dig over, har denne ensartethed nogen ulemper?Det gør det faktisk.Inflleksibiliteten kan udgøre udfordringer i dynamiske miljøer.Omvendt, i parallelle kredsløb, opdeles de nuværende opdelinger mellem forskellige grene, hvilket giver hver vej mulighed for at opretholde sit eget tydelige aktuelle niveau.Denne mekanisme for den aktuelle opdeling er kritisk i forskellige applikationer, såsom boligledninger, hvor hvert apparat fungerer uafhængigt, hvilket sikrer, at fiaskoen i den ene ikke påvirker de andre.

Fejltolerance

Seriekredsløb er meget modtagelige for fejl;En enkelt fejl i en komponent kan afbryde hele kredsløbet, hvilket gør alle andre komponenter ikke-funktionelle.Denne skrøbelighed fører til overvejelse: Hvad sker der med en husstand med serie-kablede apparater, hvis man mislykkes?Virkningen ville være ret forstyrrende.I modsætning hertil udviser parallelle kredsløb robust fejltolerance.Hvis en gren mislykkes, fungerer de resterende grene med at fungere normalt.Denne iboende pålidelighed er afgørende i systemer som trafiklys og sikkerhedsudstyr, hvilket sikrer, at mindre problemer ikke fører til store operationelle forstyrrelser.

Kompleksitet og pålidelighed

Mens seriekredsløb tilbyder et ligetil design med færre komponenter, bliver de upraktiske for store netværk på grund af deres enkeltsti-karakter.Denne enkelhed bringer et interessant spørgsmål op: Er enklere altid bedre?I tilfælde af omfattende netværk er svaret nej.Parallelle kredsløb involverer på den anden side et mere sofistikeret design, men giver overlegen pålidelighed og konsekvent strømfordeling på tværs af flere belastninger.Sådanne funktioner er især fordelagtige i komplekse systemer som datacentre, hvor uafbrudt strømforsyning er afgørende.

Modstand og nuværende strømning

I seriekredsløb tilføjes modstande, hvilket resulterer i en kumulativ stigning i total resistens, som derefter reducerer den aktuelle strømning.For eksempel vil tilføjelse af flere modstande i serie forårsage et mærkbart fald i den samlede strøm, der potentielt påvirker ydelsen af ​​enheder, der er forbundet til kredsløbet.Man kan spørge, er der nogensinde et scenarie, hvor øget modstand i serien er gavnlig?Det kan være i specifikke indstillinger med lav effekt, hvor der kræves kontrolleret strøm.Parallelle kredsløb præsenterer imidlertid et omvendt forhold, hvor den samlede modstand falder, når flere grene tilføjes, hvilket tillader en stigning i den samlede strømstrøm.Denne reduktion i ækvivalent modstand er fordelagtig i applikationer, der har brug for høj strømstrøm, som elektriske distributionsnet og telekommunikationssystemer, hvilket sikrer effektiv transmission af strøm.

Sagen til serier ledninger

På trods af visse begrænsninger finder seriekredsløb deres anvendelse i specifikke scenarier, hvor deres iboende egenskaber tilbyder forskellige fordele.Men hvorfor favoriserer disse specifikke indstillinger, som er ledende serier?Lad os dykke ned i nogle detaljerede eksempler for at afsløre de iboende fordele.

Ground-Fault Circuit Interrupter (GFCI) beholdere - GFCI -enheder beskytter flere nedstrøms beholdere på en måde, der ligner en seriekonfiguration.Hvis GFCI registrerer en jordfejl, vil den afbryde strømmen til alle tilsluttede forretninger og derved forbedre sikkerheden.I betragtning af den højere sandsynlighed for elektriske farer i boligområder som køkkener og badeværelser, kan vigtigheden af ​​en sådan sikkerhedsfunktion ikke overdrives.Dette rejser et interessant spørgsmål: Hvordan klarer GFCI at registrere jordfejl så effektivt?Svaret ligger i den øjeblikkelige måling af strøm mellem de levende og neutrale ledninger, hvilket sikrer, at enhver ubalance udløser et øjeblikkeligt svar.

Strømstrimler - Almindeligt brugt i hjem og kontorer anvender strømstrimler en ændret form for serie -ledninger.En enkelt switch på strømstrimlen styrer effektivt strømforsyningen til alle tilsluttede enheder.Denne centraliserede kontrol bevarer ikke kun energi, men giver også et ekstra lag af bekvemmelighed ved at tillade samtidig nedbrydning af flere enheder.Nogle gange kan man undre sig over, hvor meget energi der faktisk kunne reddes med denne centraliserede kontrol?Undersøgelser antyder, at sådanne enkle foranstaltninger kan føre til mærkbare reduktioner i husholdnings- og kontorets energiforbrug.

Batteripakker - Serieforbindelser i batteripakker er allestedsnærværende inden for forbrugerelektronik, elektriske køretøjer og bærbare enheder.Ved at tilslutte batterier i serie øges den samlede spændingsudgang, hvilket er afgørende for ydelsen og effektiviteten af ​​disse enheder.Denne type ledninger giver elektriske køretøjer mulighed for at opnå højere hastigheder og længere rækkevidde, et centralt krav i moderne transport.Har du nogensinde spekuleret på, hvorfor elektriske køretøjer har brug for sådanne specifikke batteriarrangementer?Nøglen er ved at optimere både spændingen og strømmen for at afbalancere køretøjets strømbehov, samtidig med at batteriets levetid og ydeevne opretholder batterilevetid.

Ved at se på disse specifikke anvendelser kan vi se de unikke og vigtige fordele ved serier ledninger.Hvert eksempel viser ikke kun, hvor nyttige seriekredsløb kan være, men også hvordan de hjælper os med at lære om elektricitet i både hverdagssituationer og specialiserede områder.
