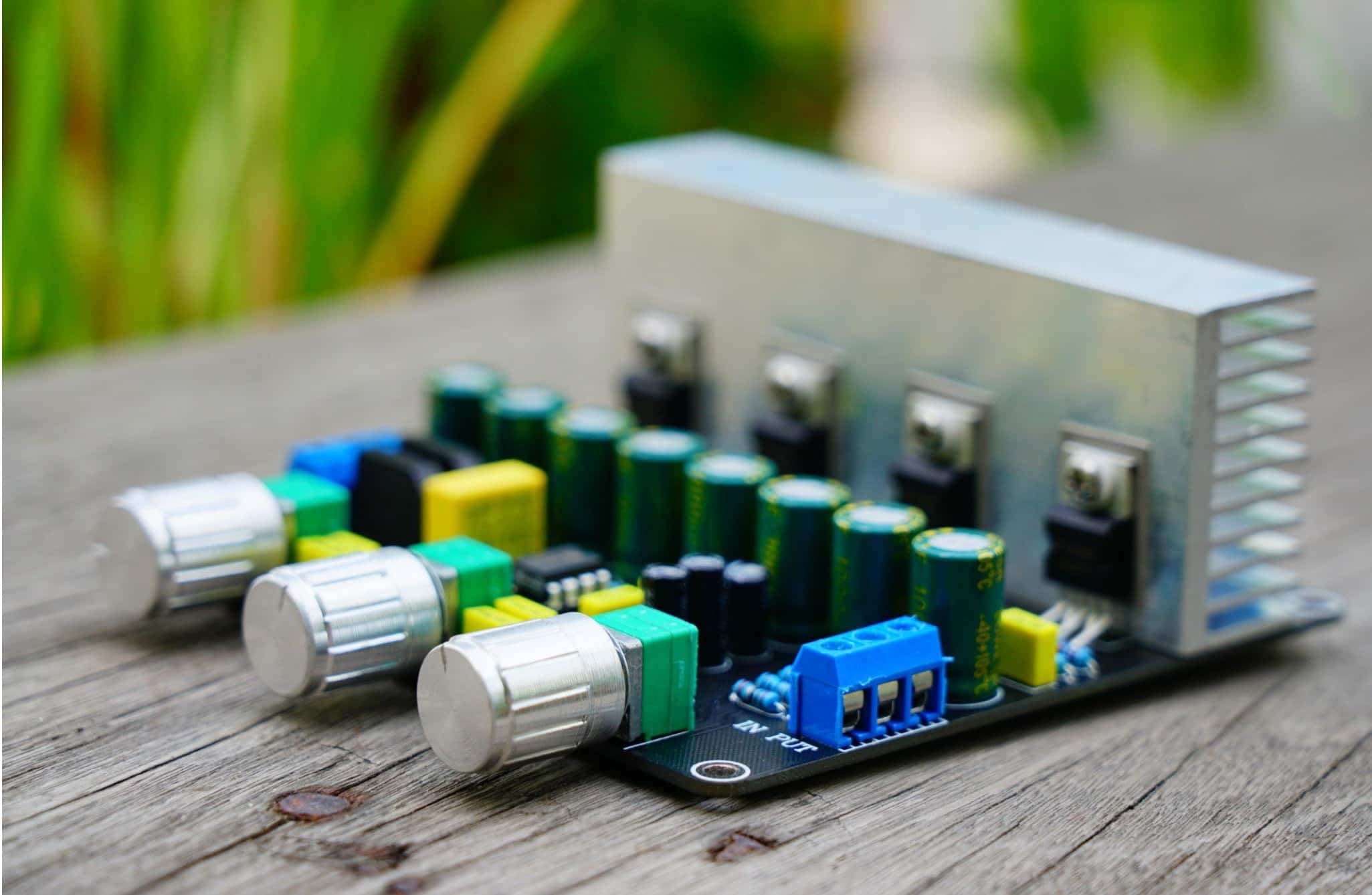

Hvad er en effektforstærker? Arbejdsprincipper, klasser og ydeevne

Effektforstærkere øger effekten af små indgangssignaler, så de kan drive belastninger som højttalere, antenner og højtydende elektroniske systemer. Deres ydeevne afhænger af faktorer såsom bias, feedback, termisk kontrol, effektivitet, stabilitet og strømlevering. Denne artikel forklarer, hvordan effektforstærkere fungerer, driften af forskellige forstærkerklasser og de praktiske designudfordringer ved at opnå stabil, pålidelig og effektiv forstærkning.

Katalog

Hvordan en effektforstærker fungerer

En effektforstærker tager et lille, informationsdødt indgangssignal og producerer et større udgangssignal, der kan levere brugbar effekt til en belastning. Et almindeligt forvirringspunkt opstår, når indgangssignalet ikke leverer betydelig energi, alligevel bærer udgangen meget højere effekt. Forklaringen bliver klar efter at have adskilt rollerne for signalkilden og den eksterne energikilde.

Hvad der faktisk skalerer op

Den aktive enhed fungerer som et kontrollerbart ledingselement, så forstærkerens udgangsenergi trækkes fra DC-forsyningsskinnerne snarere end at blive fremstillet af indgangen. Indgangsvaveformen bestemmer hovedsageligt hvornår og hvor stærkt enheden leder, hvilket igen styrer, hvor meget forsyningsenergi der når frem til belastningen.

En praktisk mental model, der har tendens til at være nyttig under fejlfinding, er dette: indgangen er et kommandosignal, og strømforsyningen er reservoir, der leverer udgangsenergien. Når problemer opstår ved høje udgangsniveauer, er årsagen ofte relateret til strømforsyningen, jordforbindelse eller strømveje i stedet for den lille signalkilde.

I BJT-udgangstrin påvirker basis-emitter-driften kollektorstrømmen. Det er let at blive knyttet til ideen om, at transistorforstærkningen (β) vil bære designet, og den tro kan føles tryg under de tidlige beregninger. I praksis er design, der holder oppe ved temperatur, enhed-til-enhed variation og aldring, normalt arrangeret således, at den samlede forstærkning og linearitet kommer fra den omgivende arkitektur og feedback, ikke fra at stole på at β forbliver høflig.

I MOSFET- og GaN-trin justerer gate-spændingen primært kanalens ledningsevne. Efter bias er indstillet korrekt, bliver drænstømmen en formet kopi af indgangen. Gate ser let ud i steady state, fordi den trækker meget lidt DC-strøm, men den kræver stadig respekt ved dynamisk drift: kapaciteter og ladningsbevægelser kan få driveren til at arbejde hårdere end forventet, især ved høj frekvens eller når skiftekanter er aggressive.

Almindelige aktive enheder, der bruges i effekttrin:

• BJT

• MOSFET

• GaN HEMT.

Bias: Valg af et driftsområde, der forbliver forudsigeligt

Bias etablerer et hvilende driftspunkt, så enheden forbliver i det tilsigtede område under signaltaken. Den ubehagelige del, som enhver, der har set biasdrift under en lang bænksession, er bekendt med, er, at den rette bias ved opstart måske ikke er den rette bias efter termisk opvarmning.

I lineære klasser vælges biaspunktet, så enheden forbliver i sit lineære eller kvasi-lineære område i størstedelen af bølgeformen. Dette kompromis er direkte synligt i både FFT-målinger og kølelegemets temperatur.

Push-pull-trin udsætter den mest almindelige spænding i crossover-området:

• Hvis bias er indstillet lavt, bliver crossover-distortion målbar og, i audioapplikationer, ofte subjektivt irriterende ved lave niveauer.

• Hvis bias er indstillet højt, stiger idledissipation, og den termiske margen bliver smallere på måder, der kan få langsigtet pålidelighed til at føles mindre sikker.

Mange praktiske opstillinger ender med at blive justeret gennem iteration: indstil bias, mål lav-niveau forvrængning, varm enheden, og mål igen. Kold og varm adfærd kan variere nok til, at det føles som om, du validerer to forskellige forstærkere, selvom skemaet aldrig ændrede sig.

Lineære klasse muligheder:

• Klasse A

• Klasse AB

• Klasse B.

I klasse D bruger udgangsenhederne det meste af deres tid på at opføre sig som omskiftere snarere end at fungere som lineære konduktionsenheder. Indgangen omdannes til et puls mønster (ofte PWM eller en relateret modulationsmetode), effekttrinnet skifter forsyningen ind i et udgangsnetværk, og et LC-filter rekonstruerer baseband bølgeformen ved belastningen.

Designarbejde her bærer ofte en meget specifik slags angst: at presse effektivitet og presse robusthed føles ikke altid som om, de er i overensstemmelse. Højere effektivitet kan øge følsomheden over for parasitter, dødtidfejl og skiftende kant artefakter. I reel hardware kan en tilsyneladende mindre layoutændring, hvor en højstrømmæssig sløjfe flyttes med nogle få centimeter, ændre et design fra et rent spektrum til vedholdende EMI, der nægter at forsvinde, indtil strømvejen strammes.

Almindelige modulations-/rekonstruktionselementer:

• PWM

• LC udgangsfilter.

Lineæritet og stabilitet

En effektforstærker inkluderer meget mere end en udgangstransistor og modstand. Det omkringliggende kredsløb styrer signaloverførsel, reducerer forvrængning og opretholder stabilitet under vanskelige belastningsforhold. Stabil drift med reaktive højttalere, dårlig jordforbindelse og vanskelige kabelforhold afhænger af omhyggelig kredsløbsdesign.

Negativ feedback anvendes almindeligvis for at etablere gentagelig lukket-sløjfe gevinst og reducere nonlinearity. En produktiv tankegang er at tillade åbne/sløjfe adfærd at være ufuldkommen, nogle gange endda rodet, så længe det er forudsigeligt og stabilt nok til at feedbacken kan rette sig inden for den båndbredde, du bekymrer dig om.

Feedback medfører imidlertid forpligtelser. Hvis faseforskydning akkumuleres, og margenerne ikke er sunde, kan forstærkeren ringe eller oscillere, især med reaktive belastninger eller lange kabler. Dette er en af de fejltilstande, der kan føles personligt stødende, når det kun optræder efter samling, fordi skemaet måske har set fejlfrit ud, mens den fysiske implementering stille skiftede sløjfedynamikken.

Emittermodstande (BJTs) eller kilde modstande (MOSFETs) tilføjer lokal feedback, der lineariserer enhedsadfærd og forbedrer strømdeling blandt parallelle udgangsenheder. Degenerationsmetoder foretrækkes ofte, fordi de hjælper med at forhindre strømubalance forårsaget af temperaturdrift mellem matchede enheder.

Denne teknik forbedrer også enhed-til-enhed konsistens, hvilket er vigtigt, når målet er et produkt, der opfører sig ens på mandag morgen og efter et år i marken.

Degenerationskomponenter efter enhedstype:

• Emittermodstande (BJT)

• Kildemodstande (MOSFET).

Kompensation anvendes til at forme båndbredde og kontrollere højfrekvent adfærd, især hvor parasitter kan dominere. Udgangstrin er eksponeret, fordi belastningen sjældent er rent resistiv i reale installationer.

Belastningsmiljøet introducerer elementer, der kan destabilisere et ellers velopført design:

• Højttalere kan være induktive og resonante.

• Kabler tilføjer distribueret kapacitans og induktans.

• Stik og kabler introducerer små, men betydningsfulde impedansdiskontinuiteter.

En tilbagevendende lektie fra bænken til markovergange er, at stabil med en 8-ohm modstand ikke garanterer stabil i et levende system. Stabilitetstjek går som regel bedre, når valideret mod værstefaldslaster, kapacitiv, induktiv og kombinationer, i stedet for kun den pæne laboratoriumslast.

Almindelige kompensations- og dæmpningselementer:

• Miller-kondensatorer

• Foran/efter netværk

• Zobel-netværk

• Udgangsinduktorer

• Gate/base stopper modstande.

Udgangskobling og DC-håndtering: Holde DC væk fra belastningen

Fordi mange udgangstrin sidder ved et internt DC driftspunkt, skal designet sikre, at belastningen ikke udsættes for skadelig DC. Folk har en tendens til at have stærke meninger om dette emne af en simpel årsag: når DC-fejl sker, er de ofte dyre, høje og hurtige.

Enkelt strømforsyningsforstærkere kan bruge en udgangskoblingskondensator til at blokere DC. Transformatorer kan give isolation og impedans transformer, men de er mindre almindelige i moderne forbrugeraudio på grund af størrelse, omkostninger, båndbredde begrænsninger og yderligere forvrængningsmekanismer.

Koblings-/isolationsmuligheder:

• Udgangskoblingskondensator

• Transformer.

En bredt anvendt tilgang er en split-rail forsyning (for eksempel ±V rails), så output kan ligge tæt på 0 V og være DC-koblet til belastningen. Dette forbedrer generelt adfærden ved lave frekvenser og reducerer afhængigheden af store elektrolytiske kondensatorer, men det skifter fokus mod offsetkontrol og langtidsskift.

En DC-servo kan korrigere små offsets ved hjælp af en langsom korrektiv feedbackbane, der undgår at forstyrre lydområdet. Beskyttelseskredsløbene observerer forhold, der har en tendens til at ødelægge højttalere og outputtrin i praksis: output offset, overstrøm og temperaturstigning. Når en fejl opdages, kan det frakoble belastningen ved hjælp af et relæ eller en elektronisk switch.

Hvad der gør dette område følelsesmæssigt frustrerende i laboratoriet er, at den dårlige adfærd kan være langsom og forsinket. Små offsets, der ser harmløse ud under den indledende opsætning, kan drive efter termisk opbevaring eller efter en forsyningstransient. Designs, der overlever reel brug, forventer typisk disse besværlige, lavdramatiske fejlsituationer i stedet for at antage, at systemet altid vil forblive i en ideel stabil tilstand.

Forhold, der almindeligvis overvåges af beskyttelseskredsløb:

• Output DC offset

• Overstrøm

• Overtemperatur.

En pålidelig måde at forstå en effektforstærker på er at betragte den som et system, hvis adfærd er stærkt formet af strømforsyningen, termisk design, PCB-layout, beskyttelsesstrategi og kontrolsløjfer. Valg af enhed (BJT vs MOSFET vs GaN) ændrer begrænsningerne og åbner forskellige muligheder, men dag-til-dag ydeevne er ofte domineret af biasstrategi, sløjfens stabilitet og hvordan designet reagerer på reale belastninger og reelle driftsforhold.

I mange pålidelige designs afhænger ydeevnen ofte mere af omhyggelig implementering end af avancerede komponenter. Vigtige faktorer inkluderer strømreturveje, jordingsstruktur, kompensationsplacering og stabil biaskontrol på tværs af temperaturændringer. Disse detaljer hjælper med at skabe forstærkere, der forbliver stabile, nøjagtige og pålidelige under test og langvarig drift.

Effektforstærkerklasser og driftsprincipper

Effektforstærkere er ofte grupperet efter klasse, en betegnelse knyttet til ledningsvinklen for output-enhederne over en signalperiode. Den betegnelse antyder også et dybere designvalg: om output-enhederne forventes at opføre sig som lineære elementer, som switche eller som en styret blanding af begge.

I faktiske produkter forudsiger klassenavnet sjældent det endelige lytte- eller måleresultat alene. Resultatet formes ofte af, hvordan designet opfører sig, når betingelserne stopper med at være lærebogsagtige, såsom når temperaturen stiger, belastningen bliver reaktiv, eller produktions-tolerancer hober sig op. Mange vanskelige designproblemer opstår fra langsom drift, edge-case betingelser og tilstandovergange, hvor stabil kredsløbsadfærd stadig skal opretholdes.

En praktisk måde at indramme forstærkerklasser på er at vende tilbage til to spørgsmål:

• Hvor ender energien med at blive dissiperet under driftsbetingelser?

• Hvad holder forvrængningsadfærden konsekvent, mens temperatur og belastning ændrer sig?

Klasse A

Klasse A holder output-enheden ledende i hele cyklussen. Fordi enheden ikke slukker, er der ikke noget overdragelsesinterval mellem enhederne, hvilket normalt betyder, at der ikke er noget klassisk crossover artefakt at håndtere. Når kredsløbet er biaseret konservativt, kan småsignal linearitet føles betryggende velopført, og forvrængningsspektret forbliver ofte glat frem for brat.

Afvejningen viser sig straks i effektdissipation. Klasse A trækker betydelig strøm selv i hvile, og den strøm bliver til varme, uanset om audio afspilles eller ej. I mange realiserede opbygninger stopper skemaet med at være den begrænsende faktor lang tid før det termiske design gør. Det er almindeligt at føle sig tryg efter en simulering og så blive ydmyget af et chassis, der kører varmere end forventet efter en time på bænken.

Termisk adfærd defineres af flere fysiske detaljer, der interagerer på måder, der er lette at undervurdere:

• Køleprofilering og termisk masse

• Juncion-til-kasse og kasse-til-køler termisk modstand

• Interface-materialeudvalg og monteringstryk konsistens

• Luftstrømsveje, indkapsling venting og antagelser om omgivelsestemperatur

Folk, der har fejlfindet klasse A forstærkere, husker ofte de små fysiske ændringer, der slet ikke var små i praksis. For eksempel kan omplacering af en bias-sensor eller ændring af dens termiske kobling ændre driftspunkter nok til at ændre forvrængning og stabilitet ved langvarig brug. Klasse A designs har tendens til at gå mere glat, når de behandles som termiske systemer med et lydkredsløb inden i dem, ikke omvendt.

Klasse B

Klasse B bruger typisk en push-pull konfiguration, hvor hver enhed leder i cirka halvdelen af bølgeformen. Effektiviteten forbedres, fordi tomgangstrømmen kan holdes lav, og enhedsafvisningen falder betydeligt, når der ikke er noget signal.

Vanskelighederne koncentreres nær nul-krydsningsområdet. Rigtige BJTs og MOSFETs begynder ikke at lede ved en idealiseret tærskel; de har brug for endelig spænding/strøm, og de overgår gradvist. Denne adfærd kan skabe en notch eller diskontinuitet under skift mellem enheder, hvilket er grunden til, at ren klasse B-drift sjældent bruges i højfidelitets lydsystemer.

På bænken kan klasse B se rimeligt ren ud ved højere outputniveauer, for så at blive skuffende tydelig ved lavt output, hvor krydsningsområdet optager en større del af bølgeformen. Belastninger gør dette mere kompliceret: højttalere præsenterer ikke en pæn modstand, og deres impedans størrelse og fasevinkel varierer med frekvensen. I praktiske termer kan klasse B være attraktivt for sin effektivitet, men det kræver et niveau af nul-krydsningsdisciplin, som rigtige enheder og rigtige højttalere ikke naturligt leverer.

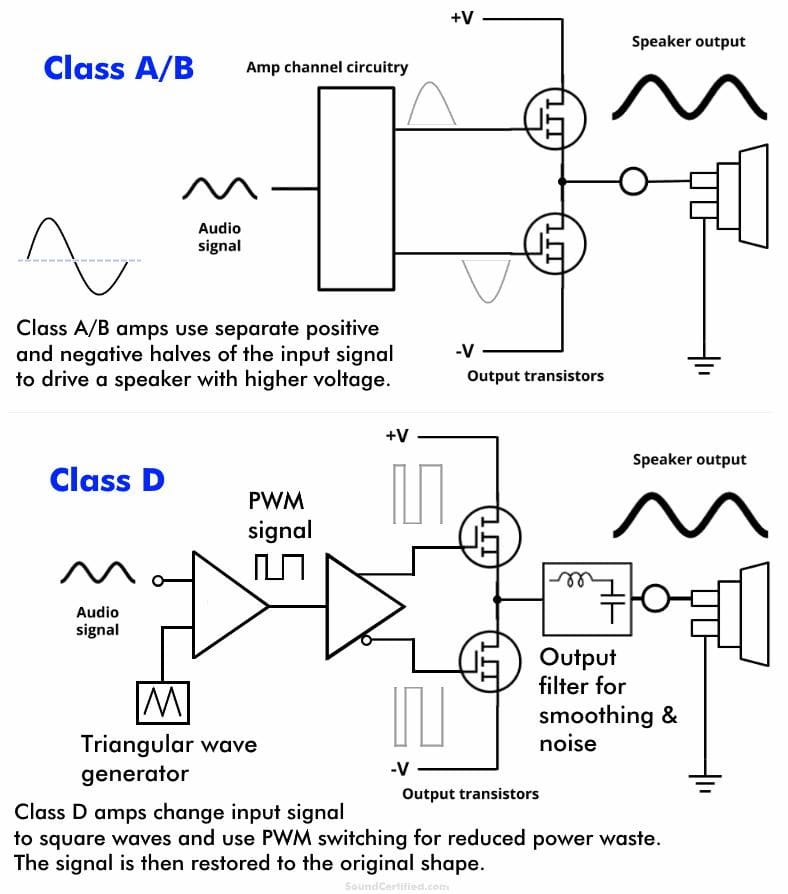

Klasse AB

Klasse AB kan betragtes som klasse B med en bevidst indført tomgangsbias, så begge enheder leder lidt omkring nul-krydsningen. Den overlapning reducerer krydsningsforvrængning, samtidig med at effektiviteten kommer meget tættere på klasse B end på klasse A. For mange audio produkter ender klasse AB med at være den velkendte "baseline", fordi den skalerer godt og passer til en bred vifte af pris- og effektmål.

Hvad der adskiller et komfortabelt klasse AB design fra et humørsygt er oftest bias kontrol i nærvær af varme. Bias sættes ofte med en Vbe multiplikator eller en bias servo, og bias mekanismen skal følge temperaturen med tilstrækkelig nøjagtighed for at undgå runaway, når kølelegemet opvarmes. Den besværlige del er, at “følge temperaturen” ikke er en ren elektrisk udsagn, det handler også om mekanisk placering og termisk kobling.

Implementeringsdetaljer der gentagne gange dukker op i reelle opbygninger inkluderer:

• Bias sensor placering i forhold til de varmeste enheder

• Kvalitet og gentagelighed af den termiske kontakt til kølelegemet/enheden

• Følsomhed over for samlevarians

• Opvarmningsdrift og steady-state kabinettets temperaturadfærd

Et almindeligt feltmønster er, at en forstærker måler imponerende ren, når den er kold, for så at glide ind i højere forvrængning, eller endda marginal stabilitet, efter at kabinettet når termisk ligevægt. De klasse AB designs, der ældes godt, har tendens til at betragte bias som et dynamisk kontrolproblem, der skal forblive stabilt over tid, enhed-til-enhed variation og realistisk ventilation. Lav forvrængning er sjældent et enkelt sweet spot; det er mere som et stabilt område, som designet skal holde intakt, efterhånden som miljøet ændrer sig.

Klasse C

Klasse C leder i mindre end 180° af cyklen. Den rå enhed strøm bølgeform er bevidst langt fra sinusoidal, hvilket gør den til en dårlig kamp for lydkvalitet. I RF-systemer er den forvrængning ikke det endelige output; det er en mellemtilstand, der formes af belastningsnetværket.

Et stemt LC-netværk ved udgangen vælger den ønskede fundamentale frekvens og undertrykker harmoniske, hvilket gør, at den leverede spænding ved driftsfrekvensen ser tæt på sinusoidal ud. Designfokus flytter sig bort fra bredbånds amplitudeflathed og hen imod smalbånds effektoverførsel og spektreformning.

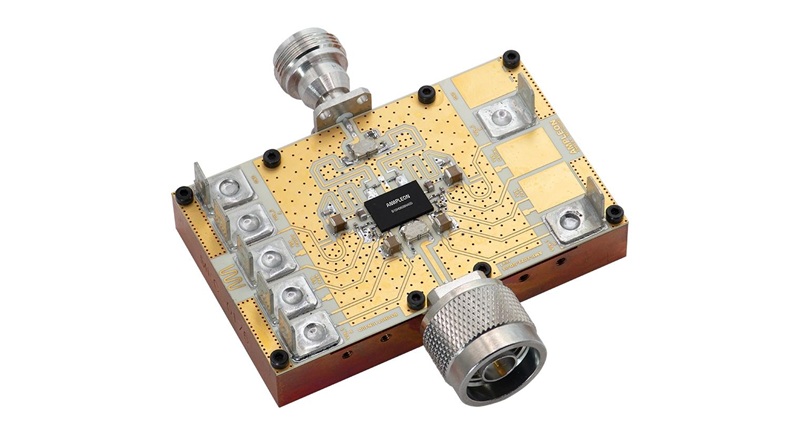

RF-orienteret klasse C arbejde har tendens til at dreje sig om et specifikt sæt af kontrolknapper:

• Resonant netværk design og tuning adfærd

• Impedans matching og transformationsforhold

• Q-faktor valg, båndbredde compromise, og tabshåndtering

• Enhed stress når nettet de-tunes eller belastningen ændres

I praksis fungerer forstærkeren og udgangsnetværket som et sammenkoblet system. Små tuning- eller belastningsændringer kan hurtigt påvirke effektiviteten, outputeffekten og transistorstress. Forstærkerens ydeevne afhænger derfor stærkt af matching netværket tilsluttet den.

Klasse D

Klasse D kører output enhederne som switche i stedet for som lineære elementer. Lydet kodes gennem PWM eller en lignende modulationsmetode og rekonstrueres derefter af et LC lavpasfilter. Fordi enhederne bruger det meste af deres tid enten fuldt tændt eller fuldt slukket, er dissipationen meget lavere, og moderne designs opnår ofte meget høj effektivitet.

Det virkelige arbejde i klasse D er at håndtere skifte artefakter, så de ikke bliver til hørbar forvrængning, strålede emissioner eller intermitterende fejl. Høje effektivitetsgevinster opnås i disse designs, men skjulte effekter fra parasitter og fysisk layout kan også skabe vanskelige designproblemer.

Teknikker, der ofte bruges til at holde adfærden kontrolleret, inkluderer:

• Høj loop-gain feedback

• Dead-time kontrol for at reducere forvrængning og undgå shoot-through

• Hurtigskiftende enheder for at reducere overgangstab

Valg af enhedsteknologi kan ændre handelsrummet. GaN-enheder, for eksempel, kan reducere skiftetab og forbedre adfærd ved høje frekvenser, men de straffer også sløset layout, fordi parasitære effekter bliver mere dominerende, når kantraterne stiger.

Mange Class D-fejl kan spores tilbage til fysiske implementeringsemner, der virker trivielle, indtil de ikke gør:

• Jordreturgeometri og strømsløjfeindeslutning

• Gate-driver-sløjfens område og koblingsveje

• Snubberudvalg og dæmpningsstrategi

• EMI-indeslutning via placering, afdækning og filtrering

Class D-ydeevne er i høj grad historien om at kontrollere utilsigtet RF-adfærd, mens man opretholder forudsigelig lydbåndlinærhed. Når det går godt, kan det lyde ubesværet; når det går dårligt, kan det være stædigt på måder, der er svære at fejlfinde ved hjælp af rent lydorienterede værktøjer.

Class T

Class T forstås bedst som en kontrolstrategi lagd oven på et skiftende udgangstrin snarere end som en fundamentalt forskellig effekttrinsfysik. Fokus ligger på adaptiv timing og sprede-spektrum-lignende tilgange, der omfordeler skifteenergi for at reducere koncentrerede EMI-toppe. Selvom termen har brandinghistorie, viser mange af de underliggende idéer sig bredt i moderne lavstøj skiftende lyddesigns.

I reelt produktudvikling bliver disse kontrolstrategier især relevante, når forstærkeren skal bestå emissionsprøvning, mens den forbliver stille med højfølsomme højttalere eller inde i kompakte kabinetter. Ren lydpræstation og EMI-overholdelse afhænger ofte af de samme faktorer, herunder forudsigelig skiftadfærd, stabile kontrolsløjfer og konsistent filtrering på tværs af produktionsenheder.

Designovervejelser, der ofte behandles som et samlet mål i stærke implementeringer, inkluderer:

• Modulationsstrategi og spektre distribution

• Feedbackdesign og sløjfestabilitet på tværs af belastnings-/filtervariation

• Udfaldsfilteringsmuligheder og tolerancefølsomhed

• Elektromagnetisk kompatibilitetsplanlægning fra de tidligste layoutbeslutninger

Når Class T-stil tilgange udføres godt, er fordelene mindre relateret til marketingkategorier og mere til en roligere, mere gentagelig skiftsignatur, der forbliver velopdragen på tværs af højttalere, kabinetter og regulatoriske testopsætninger.

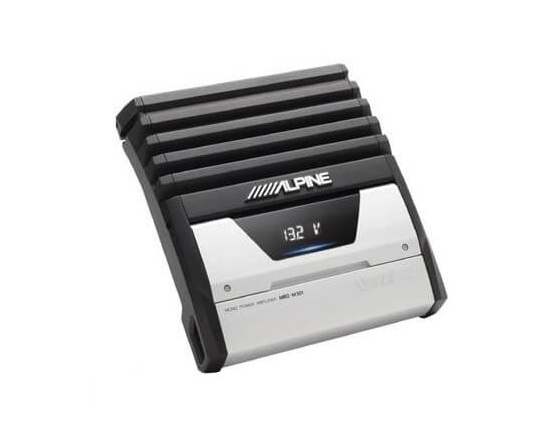

Strømforstærker Byggeenheder

En effektforstærker, der overlever uden for en lærebog, er næsten aldrig et kredsløb, der gør alt. Den opfører sig mere som en koordineret kæde af trin, og hvert trin dækker stille for en begrænsning, der viser sig før eller senere ved reel brug: indgangen opfanger susen og summen, de midterste trin mangler spænding, udgangstrinnet står over for kraftig strømpress, varme flytter langsomt driftspunkter, og lasten kan se helt anderledes ud end en ren modstand. Designs, der opnår langvarig tillid, behandler normalt disse blokke som ét system, fordi overraskelserne ofte kommer fra interaktioner, stabilitetsmargener, jordbeslutninger, termisk drift og forsyningsdynamik snarere end fra overskriftsgevinsten.

Indgangstrin / Forforstærker

Indgangstrin sætter tonen for alt, der følger. Det former, hvordan kilden ser forstærkeren, etablerer referenceadfærd og sætter forventninger til støj længe før nogle stor signalstyrke er involveret. Konsistent indgangsadfærd på tværs af forskellige kabler, signal kilder og installationsbetingelser er ofte at foretrække, fordi det hjælper med at reducere intermitterende summen og uønsket støj.

Høj indgangsimpedans og kildekompatibilitet

Høj indgangsimpedans reducerer belastningen på kilden og hjælper med at undgå frekvensresponsændringer forårsaget af kildeimpedans, der interagerer med indgangskapacitans. De praktiske hovedpiner plejer at dukke op ved lange interconnects, passive volumencontrollere eller usædvanligt højimpedans kilder; i sådanne tilfælde holder en velopdraget indgangspuffer ydeevnen fra at blive et kabel-længdeeksperiment. Når indgangen er tolerant, bliver fejlfindingen roligere: færre øjeblikke, hvor det kun sker med dette kabel, og færre overraskelser, når et system flyttes fra bænken til rack.

Gain/Volumenstruktur og headroom-håndtering

En afbalanceret gainstruktur forhindrer tidlige trin i at klippe, mens den stadig tillader fuld udgang ved normale indgangsniveauer. Overdreven gevinst kan øge støj og gøre volumenjustering for følsom, mens utilstrækkelig gevinst kan overbelaste upstream-udstyr og producere hård lyd. Mange designs placerer normale lytte niveauer nær midten af volumen kontrolområdet, mens der holdes ekstra margin for korte audio-toppe.

Jordforbindelse, Afdækning og lav-støj enhedsvalg

Støjpræstation besluttes som regel af strømveje og referenceintegritet mere end af fancy skematiske blokke. Star-ground konceptet, korte og bevidste returveje, omhyggeligt valgte chassisforbindelser og disciplinerede afskærmning overgår ofte inkrementelle komponentudskiftninger. Lavstøjs indgangsenheder kan hjælpe, men de annullerer ikke en jordsløjfe eller tilgiver en høj impedans node, der er ført ved siden af skiftende strømme. Et mønster set i reel fejlfinding er, at de stille opbygninger er dem, hvor returstrømme bevidst blev styret fra starten, ikke opdaget efter den første summeklage.

Driver/Spændingsforstærker Stadium (VAS)

Dette stadium er hvor det meste af spændingsforstærkningen og spændings svingen udvikles, og det giver også den dynamiske strøm, der bruges til at oplade og aflade udgangsenhedernes kapacitancer. Når en forstærker føles forudsigelig på tværs af forskellige højttalere, kabellængder og temperaturer, er VAS/driver valgene som regel en del af årsagen. Når ustabil adfærd optræder, bliver denne sektion ofte tjekket, fordi små problemer kan påvirke hele feedbacksløjfen.

Produktion af Spændingsvending med Lineær Adfærd

VAS skal svinge tæt på strømforsyningsskinnerne uden at glide ind i ikke-lineære områder, der gør feedbackadfærden sværere at forudsige. Denne sektion er almindeligvis biased for at holde transkonduktansen og gevinsten stabile på tværs af forskellige signalniveauer, fordi små ikke-lineariteter senere kan øge distorsion gennem feedbacksløjfeadfærd. I praksis indikerer en VAS, der holder sig samlet ved store sving, ofte en forstærker, der lyder mindre anstrengt, når den presses, selvom bænknummrene allerede er respektable.

Drift af Kapacitive Belastninger Inde i Forstærkeren

Ved høj frekvens præsenterer udgangs-BJTs eller MOSFETs en stærkt kapacitiv belastning. Hvis VAS ikke kan give og optage strøm hurtigt, stiger transiente forvrængning og stabilitetsmargenerne indsnævres på en måde, der kun kan vise sig med hurtige kanter eller reaktive forhold. Dette er grunden til, at mange robuste designs kører mere stående strøm i VAS/driver end en ren papirbaseret beregning måtte antyde: det har en tendens til at producere renere overgange, mere forudsigelig faseadfærd og mindre drama, når udgangsstadiet arbejder hårdt.

Kompensation og Frekvensformning

Dette er, hvor sløjfeadfærden formes ved hjælp af kompensationsvalgmuligheder, der bytter båndbredde for kontrolleret fasemargin under ugunstige forhold. Målet er typisk en båndbredde, der forbliver velopført, ikke et specifikationsbladnummer, der ser imponerende ud i isolation. Erfaring viser, at en forstærker kan præstere godt med resistive belastninger, men blive ustabil med lange højttalerkabler eller reaktive højttalere. Test af kompensation med realistiske belastninger og kabling hjælper med at forhindre stabilitetsproblemer i det sene stadium.

Cascode og Stage Isolation

Cascoding kan reducere Miller-effekter og holde enhedsspændinger mere konstante, hvilket ofte forbedrer linearitet og gør den dominerende pole lettere at håndtere. Det bliver især attraktivt med højere strømforsyningsspændinger eller når designet skal opretholde konsekvent adfærd på tværs af enhedssubstitutioner og temperaturændringer. Cascodes foretrækkes ofte i produktionsdesign, fordi de reducerer variationen mellem transistorer uden at kræve følsomme justeringer.

Udgangs-/Strøm Stadium

Udgangsstadiet er hvor forstærkeren møder den rodede verden: komplekse højttalerimpedanser, abrupte impedansfald ved bestemte frekvenser, utilsigtede kortslutninger og transients, der ikke spørger om lov. Gode udgangsstadier føles ofte uforstyrrede af reelle belastninger, og den rolige adfærd kommer som regel fra konservativ stresshåndtering snarere end fra heroisk drift nær enhedsgrænser.

Topologier for Høj Strøm Levering

Almindelige udgangsimplementationer inkluderer komplementære emitterfølgere (BJTs) og kildefølgere (MOSFETs). Valget af topologi kommer typisk ned til, hvordan designet håndterer biasadfærd, termiske tendenser og enhedsstress under reelle strømme, ikke hvilken mulighed der aktuelt er moderne. Stabile driftspunkter foretrækkes ofte, fordi de opretholder pålidelig præstation på tværs af temperaturændringer, ventilationsforhold og forskellige højttalerbelastninger.

Parallelle Enheder og Strømdeling

Højereffekt design paralleliserer ofte flere udgangsenheder for at sprede dissipation og reducere stress per enhed. Ballastmodstande (emitter/kilde modstande) opmuntrer til strømdeling og reducerer risikoen for, at én enhed tager strøm, når den varmes op. I reelle konstruktioner gør disse modstande også fejladfærd lettere at forudse, hvilket kan adskille en genoprettelig overload fra en kaskaderende fejl, der drager flere dele ud på én gang.

Biaskontrol, Crossoverforvrængning og Termisk Tracking

Klasse AB-faser afhænger af bias, der forbliver stabilt nok til at holde crossover-forvrængning lav uden at drift ind i overophedning. Temperaturkompenserede bias-kredsløb og fysisk placering, termisk kobling til varmesinket eller til de enheder, der kontrolleres, betyder ofte lige så meget som selve skemaet. En hyppig klage fra marken er bias-drift efter opvarmning; de designs, der føles "afgjort" over timer, har tendens til at behandle termiske veje som noget, der skal konstrueres bevidst, ikke blot antages.

Beskyttelse: Strømbegrænsning, SOA-sikkerhedsforanstaltninger og fejlbehandling

Kortslutninger, lavimpedansdyk og reaktive strømme kan skubbe enheder uden for deres sikre driftsområde (SOA). Praktiske forstærkere tilføjer ofte strømbegrænsning, SOA-bevidst beskyttelse, og nogle gange foldback-adfærd for at holde stress begrænset under vedvarende misbrug. De mere raffinerede implementeringer forsøger at forblive ude af vejen under legitime musikspidser, mens de reagerer beslutsomt, når en overbelastning fortsætter. En realitetscheck, som mange teams lærer på den hårde måde, er, at beskyttelseskredsløb, der "aldrig aktiveres" under test, simpelthen aldrig har været aktiveret under realistiske fejlopsætninger.

Strømforsyning (Energiopbevaring, Peak Demand og Rail Behavior)

Forsyningen er mere end en DC-udbyder; den bliver en del af signalmiljøet gennem rail-modulation, jordstrømme og transiente respons. Når en stærk forstærker er parret med en forsyning, der ikke kan bevare sin ro, kan resultatet være en anstrengt karakter ved spidser og forvrængningsmekanismer, der er svære at opdage ved steady-state test. Strømforsyningens adfærd overvåges ofte lige så omhyggeligt som signalvejen for at opretholde en konsekvent ydeevne under forskellige netforhold.

Transformator/SMPS Kapacitet og Peak Power Levering

Uanset om forsyningen er lineær (transformator + ensretter) eller SMPS-baseret, skal den kunne tåle korte bursts af høj strøm uden overdreven fald eller unødvendige beskyttelsesture. Mange designs er dimensioneret omkring spidse krav snarere end gennemsnit, fordi musik og reelt programmateriale sjældent opfører sig som kontinuerlige sinuskurver. Bænkarbejde og lytte-sessioner afslører ofte, at rail-stivhed under transients påvirker den opfattede lethed mere, end de nominelle wattpåstande antyder.

Reservoir Kapacitans, Ripple Kontrol og Jordretur

Bulk kapacitans reducerer ripple og giver lokal energi til spidser, men fysisk placering og retur-ruting former, om den energi ankommer rent. Højstrømsopladningspulser og højttalerreturstrømme bør ikke dele de samme følsomme referenceveje, der bruges af input-stadiet. Mange brummende og summende problemer kan spores tilbage til et layout, der er elektrisk korrekt i skematisk form, men careless omkring det reelle retur-strømkort, et problem, der kan være underligt tilfredsstillende at løse, når det er identificeret, og dybt irriterende før det er.

Rail Sag, Regulering Strategi og Termiske Konsekvenser

Rail sag påvirker den tilgængelige headroom og kan ændre bias-punkter, nogle gange på måder, der ændrer forvrængningsadfærd under belastning. Nogle designs accepterer moderat sag som en form for blød begrænsning, mens andre stræber efter strammere regulering for konsekvente dynamikker. En praktisk præference er for sag, der er konsistent og nem at forudse, fordi det gør termisk adfærd og ydeevnevariation mere håndterbart på tværs af ændrende netspænding og omgivelsestemperatur.

Kontrol, Overvågning og System-Niveau Pålidelighedsfunktioner

Efterhånden som udgangseffekten stiger, bliver beskyttelses- og understøttelseskredsløb vigtigere for systems pålidelighed. Disse kredsløb hjælper med at beskytte højttalere, reducere forstærkerbeskadigelser og sænke vanskelige serviceproblemer. Stabile beskyttelsesfunktioner hjælper også med at reducere uventede fejl under langsigtet drift.

Højttalerbeskyttelse

Udgangsrelæer eller solid-state frakoblinger reducerer eksponeringen for DC-fejl, tænd-/sluk-transients og visse fejlscenarier. Timing-valg, kontakadfærd (for relæer) og fejlregistreringsgrænser påvirker, hvordan beskyttelsen føles i reel brug. Mange højttalerefejl kommer fra unormale begivenheder, strømcykling, intermitterende kabelforbindelser eller en enkelt enhed, der fejler brat, så frakoblingsadfærd, der er hurtig og pålidelig, har tendens til at betale sig i færre engangskatastrofer.

Temperatur Sensing, Bias Justering og Nedlukning

Termistorer, temperaturesensorer og Vbe-multiplikatorskemaer hjælper med at spore temperaturen og reducere chancen for termisk runaway. Termisk nedlukning kan forhindre katastrofale konsekvenser, når luftstrømmen er blokeret, eller den omgivende temperatur stiger ud over forventningerne. Sensorplacering betyder mere, end folk først ønsker, at det skal: måling af den forkerte termiske node kan skabe en beroligende aflæsning, mens den reelle hotspot fortsætter med at stige.

Klasse D-specifikke enheder

Klasse D forstærkere introducerer skifteadfærd, så designet begynder at føles som blandet signal RF arbejde selv når målet er audio. Succes her kommer ofte fra at være realistisk omkring elektromagnetisk adfærd tidligt, snarere end at håbe at det kan blive rettet efter den første EMI test.

Udgangs LC-filter og belastningsinteraktion

Udgangs LC-filteret rekonstruerer audio fra PWM bølgeformen og skal forblive stabil på tværs af højttalerimpedansvariation. Komponenttolerancer, mætningsegenskaber og afhængighed af effektniveau viser alle deres indflydelse i ydelsens kanter. En pragmatisk arbejdsgang er at designe omkring ufriendly belastninger og derefter verificere ved brug af ægte kabler og højttalere, fordi ved høj frekvens opfører filteret og ledningerne sig som et koblet system med sin egen personlighed.

EMI kontrol: Layout, Afskærmning, Kant-hastigheder og Overensstemmelse

EMI kontrol er stærkt påvirket af layoutdisciplin: reduktion af løkkeareal, håndtering af høje di/dt stier og formgivning af stigning/fald tider således at skifteenergien er mindre aggressiv. Spredningsspektrum modulation og snubber kan være nyttige værktøjer, men de kompensere sjældent for store, dårligt begrænsede skiftesløjfer. En tilbagevendende observation fra teams, der glat passerer overensstemmelse, er at rutingen behandles som RF arbejde fra den første placementsbeslutning, snarere end at blive "renset" i slutningen.

En produktiv måde at nærme sig en effektforstærker er at adressere stabilitet, strømrouting og termisk adfærd tidligt, før man bruger energi på at jagte små forvrængningsreduktioner. Når disse adfærd er fastlagt, har højere løkkeforstærkning, enhedsupgraderinger og raffineret kompensering tendens til at oversættes til fordele, der forbliver intakte på tværs af forskellige højttalere og ledninger. Uden det fundament kan bedre dele afsløre nye fejltagninger, især med reaktive belastninger og ufuldkommen virkelige kabler, og det resultat er sjældent tilfredsstillende når de første feltrapporter ankommer.

Nøglepræstationsindikatorer

Tekniske specifikationer

Forstærkerspecifikationer bliver lettere at stole på, når de er forankret til gentagelige testbetingelser og til kredsløbets fysiske grænser. Når jeg læser et datablad, føler jeg mig mere tryg, når den vurderede effekt angives som kontinuerlig RMS effekt i en defineret belastning, med testgrænser der ikke efterlader plads til fortolkning. Uden disse betingelser kan målingen stadig være korrekt, men den bliver mindre nyttig til virkelig operation.

RMS effekt rapportering har tendens til at være mest fortolkelig, når den klart angiver måleopstillingen. En vurdering, der ser beskeden ud, men holder stabilt i minutter, synes ofte at stemme bedre overens med hvordan folk faktisk lytter, især når rummet er varmt, musikken er tæt, og sessionen varer længere end en hurtig demo. I modsætning hertil kan musikpower eller kortbølgevurderinger fremstå imponerende, mens de undgår de langsigtede virkninger af spændingsfald fra strømforsyningen og varmeopbygning inde i chassiset.

RMS effekt testbetingelser der gør vurderingen sammenlignelig:

• Belastningsimpedans (f.eks. 8 Ω, 4 Ω)

• Båndbredde (f.eks. 20 Hz–20 kHz)

• Forvrængningsgrænse ved vurderingen (f.eks. 0.1% THD)

• Kanal drev tilstand (f.eks. begge kanaler drevet for stereo enheder)

Total harmonisk forvrængning (THD) er et blunt værktøj, men det giver stadig reel indsigt når det læses med kontekst. Et meget lavt THD tal ved 1 kHz indikerer ofte stærk løkkeforstærkning og anstændig linearitet, men jeg finder det mere afslørende at se, hvordan THD bevæger sig, når frekvensen stiger, når udgangsniveauet nærmer sig toppen af rækken og når belastningen bliver mindre venlig. De skift er ofte hvor en forstærkers personlighed viser sig, ikke som markedsføringssprog, men som ingeniøradfærd, du kan forudsige.

Almindelige årsager til stigende THD i reelle målinger:

• Højere-frekvens THD vækst, der antyder begrænset åbent-loop båndbredde

• Kompensationsvalg, der bytter hastighed for stabilitet

• Ulineær outputtrin når enheder overfører strøm

• Forvrængningsspektrum domineret af højere ordens komponenter, som kan lyde skarpere når de skubbes

Slew rate sætter et loft for, hvor hurtigt udgangsspænding kan ændre sig, og det loft viser sig mest klart på transients. Når slew rate løber ud, er det hørbare resultat ikke altid en blid blødgøring; det kan skabe transientintermodulationsprodukter, der spilder ind i det hørbare bånd. Den mismatch, der måler rent på stabile toner, men lyder trængt på komplekse passager, har en tendens til at frustrere lyttere, fordi det føles inkonsekvent: forstærkeren synes at være fin indtil musikken bliver travl.

Designfaktorer, der almindeligvis påvirker slew-rate hovedrum:

• Input-trins strømkapacitet

• Kompensationskondensatorværdier

• Effektiv kapacitiv belastning fra højttaleren og kabler

En praktisk måde at tænke på dette er at se på, hvordan forstærkeren opfører sig med skarpe, højt niveau transients ind i en vanskelig højtaler. Enheder med tilstrækkelig headroom bevarer ofte detaljerne intakt uden at blive skrøbelige, fordi de ikke presses ind i en recovery-adfærd.

Dæmpningsfaktor er nært relateret til udgangsimpedans og bliver mest vigtigt med reaktive højttalerbelastninger og woofer back-EMF. Lav udgangsimpedans kan forbedre højttalerstyring, men den faktiske dæmpningsfaktor ved højttalerterminalerne påvirkes også af kabler, forbindelser og andre eksterne faktorer. Meget høje dæmpningsfaktorratings repræsenterer derfor måske ikke de reelle driftsforhold fuldt ud.

Systemelementer, der almindeligvis begrænser reel dæmpning ved driveren:

• Højttalerkabelmodstand

• Forbindelses/tab af kontakt

• Krydsoverinduktorer og serieelementer

• Kontaktoxidation over tid

Så i stedet for at behandle dæmpningsfaktor som et prale-nr., læses det mere som et robusthedssignal: om forstærkeren bevarer basarticulation og tonal balance, når ledninger, forbindelser og placering ser ud som et almindeligt hjemmebiograf-system snarere end et kontrolleret laboratoriefikspunkt.

Belastningsimpedanskapacitet er en af de mest åbne stresschecks, fordi det tvinger hver undersystem til at samarbejde på én gang. Drift i 4 Ω og 2 Ω belastninger, og ind i reaktive belastninger med stejle fasevinkler, afhænger af, hvordan udgangsenhederne styres, hvordan strømbegrænsning implementeres, hvordan termisk adfærd spores, og hvor stiv strømforsyningen forbliver under efterspørgsel. Den primære bekymring er ikke kun, om forstærkeren fungerer, men om stabil og lineær ydeevne forbliver opretholdt nær driftsgrænser uden oscillation, klipning eller termisk throttling, der påvirker lydkvaliteten.

Undersystemer, der typisk bestemmer adfærden ved vanskelige belastninger:

• Udgangsenhedens valg og sikker driftsområde management

• Strømgrænse strategi (hvordan det aktiveres og hvor brat)

• Strømforsyningens stivhed under vedvarende strømtræk

• Termisk sporing og varmespredningens effektivitet

I reel brug har jeg set et mønster: design med aggressiv beskyttelse kan føles imponerende ved første hit, for derefter at blive uforudsigelige på dynamisk materiale, når beskyttelsen træder ind. Design med roligere termisk sporing og mere yndefuld strømhåndtering får ofte indtryk af at være mindre dramatiske, men mere konsistente, hvilket tendens til at matche, hvad langvarige lyttere beskriver som lettere at leve med.

Ydelsesmålinger

Sammenligninger holder kun op, når målingsstandarder er konsistente, og når metrikken faktisk kortlægger til gentagelige lytteudfald. Jeg har lært at være forsigtig med en-nummer sammenligninger; de kan være følelsesmæssigt tilfredsstillende, rene, enkle, afgørende, men stadig fejle i at forudsige, hvordan en forstærker opfører sig på rigtige højttalere i virkelige rum.

RMS-effekt fungerer godt som en baseline, fordi det afspejler vedholdende kapacitet. Burst-stil ratings som PMPO beskriver primært, hvor højt et kort peak kan hoppe, før forsyningen svigter eller beskyttelse griber ind. Når man parrer en forstærker med højttalere, bliver det praktiske spørgsmål, om den kan levere ren strøm over rigtige pligter uden stille komprimering af dynamik. Mange skuffende "høj-watt" matches fejler ikke, fordi tallet er fabrikeret, men fordi designet blev indstillet til korte udstillings-momenter fremfor lange lyttesessioner på realistiske niveauer.

Almindelige grunde til, at "høj-watt" parringer ikke leverer i praksis:

• Strømforsyning optimeret til korte demonstrationer, ikke vedholdende træk

• Varmespredning dimensioneret til gennemsnit, der ikke matcher reel brug

• Strømbegrænsning, der aktiveres tidligt ved lavimpedans-sving

Frekvensrespons ud over det hørbare bånd er ikke særlig interessant som en trofæ. Den bliver virkelig nyttig, når den reducerer hørbar faseforskyvning, bevarer transient timing og holder feedback-adfærd forudsigelig gennem lydbåndet. Hvad jeg leder efter, er ikke kun flad amplituderespons, men stabil fase-margin under belastning, fordi den stabilitet ofte korrelerer med konsekvent imaging og færre kun på nogle optagelser artefakter.

Egenskaber, der ofte adskiller bredbåndsdesign, der opfører sig godt fra dem, der ikke gør:

• Stabil loop-adfærd ved drivning af kapacitans og induktans

• Bredbånd, der ikke kollapser, når der kræves virkelig højttalerstrøm

• Belastningstolerance, der undgår subtile høj-frekvens artefakter fra marginal stabilitet

Signal-til-støj forhold (SNR) beskriver, hvor stille forstærkeren er i forhold til fuld output, men tallet bliver først meningsfuldt, når vægtning og referenceskala er angivet. At komme over 100 dB i reelle produkter afspejler som regel mere end et stille inputtrin; det afspejler disciplineret gevinststruktur, rene skinner, gennemtænkt jordforbindelse og layoutsvalg, der reducerer magnetisk kobling og holder switchingsstøj ude af følsomme noder. Dette er, hvor jeg ofte føler mig en smule tilbageholdende: specifikationen kan se pæn ud, men det installerede system kan stadig hvæsse eller summe, hvis gevinstfordelingen og jordingen er sjuskede.

Design- og integrationsfaktorer, der stærkt påvirker støj i den virkelige verden:

• Gevinstinndeling på tværs af kilde, forforstærker og forstærker

• Strømføringsrenslighet og regulatorstrategi

• Jordforbindelsesmetode, der undgår summeloops

• Layoutpraksis, der reducerer kobling og RF indtrængen

• Udsættelse for switchingskanter i klasse D og blandede digitale/analoge opsætninger

En tilbagevendende lektion fra den virkelige verden er, at en forstærker, der måles stille i isolation, kan blive støjende i et helt system, hvis kabler og jording inviterer løbende strømme. Så et KPI-sindelag strækker sig som regel ud over det interne støjgulv og ind i, hvor tolerant designet er over for normal ledning og typiske kildeenheder.

En tråd forbinder disse målinger: KPI'er hjælper mest, når de forudsiger adfærd under realistisk stress, ikke blot ideelle testtoner. De forstærkere, der har tendens til at tilfredsstille over tid, er sjældent dem, der "vinder" en enkelt overskrifts-specifikation; de er dem, hvis målinger forbliver sammenhængende på tværs af frekvens, outputniveau, temperatur og belastning, og hvis beskyttelsesadfærd overgår glat i stedet for at stødse systemet ind i en hørbar ændring. Det er det punkt, hvor specifikationer stopper med at føles som marketing og begynder at læse som ingeniørbevis.

Udrulning af effektforstærkere i 2026

I 2026 opfører effektforstærkere (PA'er) sig sjældent som et selvstændigt slutblok, der kan optimeres isoleret. De sætter i stigende grad tonen for systemets levedygtighed, da dag-til-dag effektivitet, reel linearitet, termisk afdrift og den tid, det tager at kalibrere og holde enheder korrekt tilpasset, alle viser sig i omkostninger, tidsplanpres og ydeevne i marken. Hvad mange teams oplever på gulvet, er et skift i, hvor problemer opstår: en PA kan se overbevisende ud på en kontrolleret bænk, men derefter afsløre ubehagelige grænsetilfælde, når den er pakket, koblet til antenner og kørt gennem produktionslignende stress og variation. Som et resultat behandler udrulninger ofte PA som et med-designet element sammen med antenneinterface, strømlevering og softwarekorrektion, med valideringsplaner, der antager, at hardware vil opføre sig anderledes, når den forlader laboratoriet.

5G/6G Infrastruktur

Moderne 5G- og 6G-radioer bruger RF-effektforstærkere til hvert antenneelement i massive MIMO-systemer. Dette erstatter en stor effektforstærker med mange mindre distribuerede forstærkere, der arbejder under strenge termiske og regulatoriske grænser. Ren signaloverførsel under høj-peak modulering skal også opretholdes, mens man reducerer effektab på normale driftsforhold.

Linearitet under høj-PAPR modulering

Bredbånds OFDM driver almindeligvis høj peak-til-gennemsnitlig effektforhold (PAPR). Den virkelighed tvinger PA'er til at overleve store toppe uden at omdanne dem til spektre-vækst, der ikke klarer maskerne eller forringes ved lækage af nærliggende kanaler. Hvad der ofte gør teams urolige er, at overholdelse ikke er en enkelt måling ved stuetemperatur: ydeevnen skal forblive forudsigelig på tværs af temperaturudsving, enhedsaldring og belastningsændringer drevet af antennekobling, kabinetinteraktioner og miljømæssig bevægelse. I praksis bliver linære arbejdsprojekter en multi-betingelsesøvelse, ikke et enkelt tal-target.

Effektivitet ved realistiske driftspunkter

Basestationer og radioer sidder sjældent ved kontinuerlig peak output. De tilbringer lange stræk bagude, hvor mange klassiske PA-design hurtigt mister effektivitet. Efterhånden som arrays skaleres, begynder gennemsnitlig effektivitet at dominere operationelle bekymringer, fordi det former kølebudgetter, energiforbrug og langsigtet pålidelighedsrum. Mange udrulninger vurderer derfor effektivitetsteknikker ud fra, hvordan de opfører sig i det bagudholdte område under realistiske planlægnings- og trafikmønstre, selvom det er mindre glamorøst end at citere peak tal.

Udrulningsmønstre: Blanding af arkitektur og algoritmer for at håndtere trade-offs

Almindelige infrastrukturdesign kombinerer typisk PA-arkitekturvalg med softwarebaseret korrektion, så linearitet og effektivitet kan eksistere sammen uden at gøre produktionen til et kalibreringsmaraton.

Arkitektoniske og algoritmiske teknikker er

ofte kombineret i 5G/6G radioer:

• Doherty-stil belastningsmodulation

• Envelope tracking (forsyningsmodulation)

• Digital prædistortion (DPD) med produktionsbevidste kalibreringsstrategier

Doherty-stil PA'er forbliver bredt anvendt, hovedsageligt fordi de opretholder en stærkere effektivitet i det tilbageholdte område, hvor høj-PAPR signaler findes. Hvad erfarne hold holder øje med, er ikke skønheden i den simulerede kurve, men om fordelen overlever enhedsspredning, bias-drift og impedansbevægelse. Et design kan se exceptionelt ud på et omhyggeligt justeret arbejdsbord, men kan stille og roligt miste sin fordel, når antennemis-match, emballageeffekter og termiske gradienter i kabinettet kommer i spil. Af den grund har mange programmer en tendens til at læne sig mod robust belastningsmodulation, der forbliver stabil på tværs af enheder, selvom det betyder at give afkald på en smule af den bedste ydeevne, der kun vises under ideel justering.

Envelope tracking reducerer spildt spændingsrum ved at flytte forsyningen med signalamplituden. Den reelle begrænsning er, hvordan kontrolsløjfen opfører sig, når produktet presses: forsinkelse kan forstørre forvrængning, mens alt for aggressiv tracking kan indbyde til EMI og forsyningsinducerede artefakter, som er tidskrævende at isolere. I praksis foretrækker hold ofte en trackingprofil, der er lettere at karakterisere og reproducere på tværs af produktionsvariation, fordi det mindsker angsten for overraskelser i den sene fase og forkorter valideringscykler.

DPD anvendes ofte parallelt for at linearisere PA'en, men udrulninger i 2026 sætter usædvanligt skarpt fokus på kalibreringsadfærd i marken, ikke kun på modelkompleksitet. Programmer opdager ofte, at den "skjulte skat" ikke er beregning, men koordinatstyring og reproducerbarhed på tværs af flåder.

DPD-kalibreringsspørgsmål, der ofte dominerer udrulningsdiskussioner:

• Opdateringsfrekvens for koefficienter på tværs af temperatur og ældning

• Kalibreringsmetoder i brug, der undgår trafikforstyrrelser

• Håndtering af hukommelseseffekter og temperaturafhængig adfærd uden skrøbelig justering

En tilbagevendende lektion fra udrulninger er, at kalibreringstid, risiko for rework og enhed-til-enhed reproducerbarhed kan afgøre, om et PA-valg føles glat eller smertefuldt i produktionen. Som følge heraf screenes PA-muligheder i stigende grad for, hvor gracefully de samarbejder med stabil, lav-berøring DPD snarere end kun at blive bedømt ud fra isolerede enhedsmål.

Ved mmWave dominerer varmeudtrækning og parasitter ofte resultaterne. Harmonisk-tunede tilgange såsom Klasse F og invers-F bruges til at forme spændings- og strømsignaler for at reducere overlap-relateret dissipation. Komplikationen er, at mmWave-layouts parasitter, pakkeovergange og interconnect-discontinuities kan ændre harmoniske impedanser nok til at udhule de teoretiske gevinster. De designs, der klarer sig bedst, behandler harmonisk tuning som en systemdisciplin: layoutvalg, passive netværk, emballage og antenneinterface behandles som en del af PA-designrummet snarere end oprydningsarbejde til sidst.

Et synspunkt, der resonerer i infrastrukturhold, er, at mmWave PA-arbejde er mindre om at opdage en enkelt "ideel klasse" og mere om at holde variansen under kontrol. Hardware, der forbliver inden for specifikationen på tværs af mange enheder, flere miljøer og minimal re-justering, har tendens til at være den hardware, der vinder udrulningskonfidence.

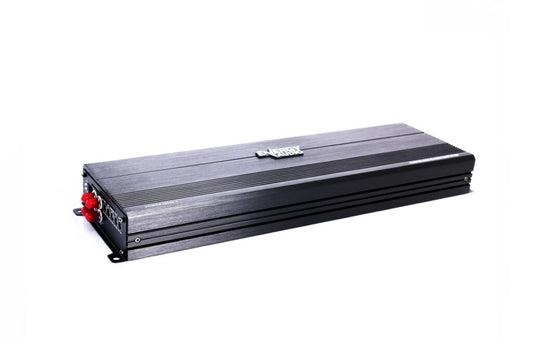

Elektriske Køretøjer

I elektriske køretøjer sidder forstærkere i vejen for funktioner, som kunderne straks bemærker, og funktioner, som regulatører i stigende grad undersøger. De lever også i et elektrisk miljø, der føles uvenligt sammenlignet med forbrugerelektronik: transients, forsyningsfald, jordafvigelser og store temperatursvingninger er normale driftsforhold snarere end hjørnetilfælde. Dette har tendens til at skubbe design samtaler væk fra overskrifts audio specifikationer og mod forudsigelig adfærd på tværs af reelle køretøjsbegivenheder.

AVAS (Akustiske Køretøjsadvarsels Systemer)

AVAS vurderes ud fra, om fodgængere konsekvent kan genkende køretøjets tilstedeværelse. Det styre PA-krav mod ensartet akustisk output og kontrollerede fejladfærd frem for at jage maksimal volumen.

AVAS-drevne PA-forventninger inkluderer almindeligvis:

• Stabil forstærkning og frekvensrespons på tværs af temperatur

• Forudsigelig klip adfærd, så advarselsignaturer forbliver genkendelige

• Tolerance over for forsyningsfald og railtransienter, der er typiske for automotive kraftsystemer

Køretøjsprogrammer finder ofte et ubehageligt gab mellem bench målinger og adfærd i køretøjet. En PA, der ser ren ud på et stabilt forsyning kan opføre sig anderledes under startbegivenheder, belastningsdump eller skiftende jordreferencer. Designs, der inkluderer beskyttende begrænsning, godt karakteriseret opførselsadfærd og konservativt hovedrum har tendens til at reducere rummelige justeringsbesvær og overholdelsesusikkerhed.

ANC (Aktiv Støjannullering)

ANC afhænger af lav latenstid og konsekvent fase respons, fordi forstærkeren deltager i kontrolsløjfen. Det gør båndbredde, gruppeforsinkelses stabilitet og støjniveau væsentlige på måder, som en simpel lydtest måske ikke afslører. Mange teams lærer, nogle gange den hårde vej, at et enkelt THD-tal ved 1 kHz ikke forudsiger, hvor godt en ANC-sløjfe vil holde annulleringsdybde over tid og temperatur.

ANC-orienterede PA begrænsninger viser ofte sig som:

• Bred båndbredde med faseadfærd, der forbliver flad gennem annulleringsbåndet

• Lav støj og lav forvrængning ved beskedne outputniveauer, hvor ANC typisk opererer

• Stabil ydeevne på tværs af temperatur- og forsyningsvariation, fordi små faseforskydninger kan nedbryde annulleringen

Hvad der tendens til at adskille succesfulde ANC-opbygninger er, hvordan forstærkeren opfører sig i sløjfen: fase stabilitet, småsignal linearitet og gentagelig latenstid under virkelige driftsforhold, ikke bare gode isolerede målinger.

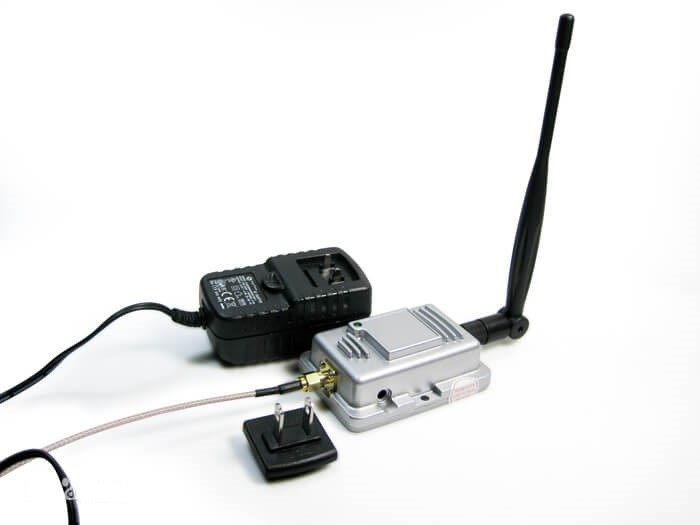

IoT og batteridrevne RF-noder

På tværs af IoT-enheder, wearables og batteridrevne RF-noder koncentreres ingeniørarbejdet om energieffektivitet ved lave til moderate transmissionsstyrker. Switching-mode RF PA'er, især Class E og Class F familier, vælges ofte, fordi waveform shaping kan reducere overlap mellem dræningsspænding og strøm. I mange små produkter er frustrationen dog, at transistoren sjældent er den eneste begrænsende faktor; implementeringsdetaljer sætter ofte loftet.

Harmonic Tuning i praksis

Disse arkitekturer afhænger af harmoniske tuning-netværk til at håndhæve målimpedanser ved den fundamentale frekvens og harmoniske. I praksis kommer tab og variabilitet ofte fra den omkringliggende implementering snarere end den aktive enhed selv.

Almindelige implementeringsflaskehalse:

• Komponent Q og tolerance, især i små induktorer og kondensatorer

• PCB parasitter, via induktans og kvalitet på jordretur

• Antenne-matching variation på tværs af enheder og forskydninger forårsaget af brugerhåndtering

En praktisk takeaway, som mange teams når til, nogle gange med en smule fortrydelse, er, at effektivitet ofte bliver "brugt" i matchningsnetværket og forbindelsen, før den nogensinde går tabt i transistoren. Programmer, der investerer tidligt i EM co-simulering, kontrolleret impedans-layout og robuste matchingstrategier, leverer ofte produkter med mere ensartet batterilevetid end programmer, der hovedsageligt fokuserer på at vælge en højtydende enhed.

System-Level Co-Design

Batteridrevne produkter skal stadig opfylde emissionsgrænser og sameksistenskrav. Switching PA'er kan generere harmoniske og spidser, når harmoniske terminationer forskydes på grund af produktionsvariation eller antennejustering. De mest pålidelige designs behandler antennegrænsefladen som en variabel belastning og designer til tolerance snarere end perfektion. I mange sendte produkter accepterer teams et bes modest fald i peak-effektivitet for at opnå mere forudsigelig spektreel adfærd på tværs af virkelige håndterings-, indkapslings-effekter og enhed-til-enhed variation.

På tværs af infrastruktur, bilindustrien og IoT følges PA-success stadig mere i, hvor kontrollerbar og gentagelig adfærden er, snarere end hvor imponerende en enkelt peak-metric ser ud isoleret. Teknikker som Doherty-drift, envelope tracking og harmonisk tuning giver deres fordele kun, når de forbliver stabile gennem temperaturændringer, mismatch, procesvariation og aldring. De mest konkurrencedygtige 2026-udrulninger har tendens til at parre RF-design med strømhåndtering og softwarekorrektion, mens de læner sig mod tilgange, der holder kalibreringsindsatsen forudsigelig og reducerer chancerne for overraskelser i sene faser af systemet.

Konklusion

Power-forstærkerens ydeevne afhænger af meget mere end blot outputeffekt. Stabil drift kræver omhyggelig kontrol af bias, feedback, termisk adfærd, belastningsinteraktion og strømforsyningsydelse. Forskellige forstærkerdesign balancerer effektivitet, linearitet og pålidelighed på forskellige måder afhængigt af anvendelsen. Efterhånden som moderne systemer kræver højere effektæthed og effektivitet, hviler en succesfuld forstærkerdesign i stigende grad på at opretholde forudsigelig ydeevne under virkelige driftsforhold.

Ofte stillede spørgsmål (FAQ)

1. Hvorfor afhænger power-forstærkerens ydeevne i høj grad af strømforsyningen snarere end kun af forstærkeren kredsløbet selv?

En effektforstærker skaber ikke output-energi direkte fra input-signalet. I stedet kontrollerer input-bølgeformen, hvor meget energi der trækkes fra DC-strømkilderne og leveres til belastningen. På grund af dette påvirker stabiliteten af forsyningen kraftigt forstærkerens adfærd under krævende drift. Svag forsyningsregulering, spændingsfald, dårlig jordforbindelse eller utilstrækkelig strømlevering kan reducere den dynamiske ydeevne, øge forvrængning og skabe ustabilitet under forhold med høj udgangseffekt. I mange praktiske forstærkerdesign afhænger langsigtet pålidelighed lige så meget af strømforsyningens adfærd og styring af strømretur som af de aktive enheder selv.

2. Hvorfor betragtes termisk adfærd som en af de største udfordringer i Class A og Class AB forstærkerdesign?

Class A og Class AB forstærkere afgiver kontinuerligt varme, fordi deres udgangsenheder forbliver delvist eller fuldt ledende, selv under idling. Efterhånden som den interne temperatur stiger, kan transistorens driftpunkter driv, biasstrømmen kan ændre sig, og forvrængningsadfærden kan pludselig ændre sig. Termisk styring bliver derfor et system-niveau designproblem, der involverer kølelegemer, luftstrøm, termisk kobling, sensorplacering og bias-sporing. Selv små mekaniske ændringer, såsom at omplacere en bias-sensor eller ændre kontakttrykket på kølelegemet, kan betydeligt påvirke langsigtet stabilitet og forvrængningsydelse.

3. Hvordan forbedrer negativ feedback forstærkerens linearitet, samtidig med at det introducerer stabilitetsproblemer?

Negativ feedback reducerer forvrængning og stabiliserer lukket-loop forstærkning ved at korrigere ikke-lineær adfærd inde i forstærkeren. Men efterhånden som signalfrekvensen stiger, kan den akkumulerede faseforskydning inde i feedback-loopen reducere fase-marginen og potentielt skabe ringing eller oscillation. Reaktive højttalerbelastninger, lange kabler og parasitære kapaciteter gør dette mere vanskeligt, fordi de ændrer loop-responsen under reelle driftsforhold. Designere bruger derfor kompenseringsnetværk, dæmpningskredse og omhyggelige layout-teknikker for at balancere båndbredde, forvrængningsreduktion og stabil drift.

4. Hvorfor er reaktive højttalerbelastninger meget mere vanskelige for forstærkere end simple resistive belastninger?

Rigtige højttalere opfører sig ikke som faste modstande. Deres impedans ændrer sig med frekvensen og indeholder ofte induktive og resonante karakteristika, der ændrer strømfaserelationer. Disse varierende elektriske forhold tvinger forstærkeren til at håndtere kompleks strømflow, hurtige transientkrav og skiftende feedbackadfærd samtidigt. En forstærker, der synes stabil med en simpel laboratoriemodstand, kan blive ustabil, oscillere eller forvrænge kraftigt, når den er tilsluttet reaktive højttalere og lange kabler.

5. Hvorfor er biaskontrol så vigtig for at reducere crossover-forvrængning i Class AB forstærkere?

Class AB forstærkere reducerer crossover-forvrængning ved at lade begge udgangsenheder lede lidt rundt om nul-krydset. Hvis biasstrømmen bliver for lav, opstår der en diskontinuitet under enheds-overdragelse, hvilket skaber hørbar crossover-forvrængning. Hvis biasstrømmen bliver for høj, stiger den idlende varmeafdækning hurtigt, og risikoen for termisk runaway øges. Effektive bias-systemer bruger derfor termiske sporing kredse såsom Vbe multiplikatorer og omhyggeligt placerede sensorer for at opretholde stabile driftsforhold på tværs af temperaturændringer og lange lytteressioner.

6. Hvorfor bliver PCB-layout kritisk vigtigt i høj-effekt Class D forstærkere?

Class D forstærkere skifter store strømme ved meget høje hastigheder, hvilket skaber stærke elektromagnetiske felter og hurtige transientkantsvingninger. Dårligt PCB-layout kan øge parasitær induktans, udstrålt EMI, skiftestøj og jording-loop interferens. Små routingfejl omkring gate-drive-loops eller højstrømsreturveje kan forvandle en ellers effektiv forstærker til en kilde til vedvarende ustabilitet og emissionsproblemer. På grund af dette nærmer man sig ofte layoutet af Class D forstærkere på en måde, der ligner RF-systems design snarere end konventionelt lavfrekvent audio design.

7. Hvordan hjælper output-beskyttelsessystemer med at forhindre katastrofal forstærker- og højttalerfejl?

Beskyttelseskredse overvåger farlige driftsforhold såsom DC-offset, overstrøm, overophedning og unormale opstartstransienter. Hvis en fejltilstand opstår, isolerer relæer eller solid-state frakoblingssystemer højttaleren, før den skadelige strøm når belastningen. Disse kredse er især vigtige, fordi mange forstærkerfejl opstår pludseligt under termisk stress, kortslutninger eller ustabile driftsforhold. Pålidelige beskyttelsessystemer hjælper med at forhindre dyre højttalerdamage og reducerer kaskaderende forstærkerfejl under unormal drift.

8. Hvorfor kan specifikationer for høj dæmpningsfaktor nogle gange være vildledende i real audio systemer?

Dæmpningsfaktoren afspejler forholdet mellem højttalerimpedans og forstærkerens udgangsimpedans, hvilket hjælper med at beskrive, hvor godt forstærkeren kontrollerer højttalerens bevægelse og tilbage-EMF-effekter. Men den faktiske dæmpning, der ses af højttaleren, påvirkes også af kabelmodstand, stikforbindelsers kvalitet, dele i dele som crossovers og kontaktoxidation over tid. Ekstremt høje dæmpningsfaktortallene, der måles under laboratoriebetingelser, oversættes derfor muligvis ikke direkte til meningsfulde forskelle i den virkelige verden, når almindelig højttalerledninger og systemtab introduceres.

9. Hvorfor er moderne 5G- og 6G-forstærkere stærkt afhængige af teknikker som Doherty-drift, envelope tracking og digital prædistortion (DPD)?

Moderne trådløse kommunikationssystemer bruger modulationsskemaer med høj spidse-til-gennemsnitlig effektforhold (PAPR), der kræver både stærk effektivitet og fremragende linearitet. Doherty-arkitekturer forbedrer effektiviteten under reducerede driftbetingelser, envelope tracking justerer dynamisk forsyningsspændingen for at reducere spildt effekt, og DPD retter op på ikke-lineær distortion, der genereres af RF-forstærkeren. Disse teknikker arbejder sammen for at opretholde signalets kvalitet, reducere varmeudvikling og overholde strenge spektrale regler, mens de understøtter høj dataratkommunikationssystemer.

10. Hvorfor er forstærkerens adfærd under realistiske stressforhold ofte vigtigere end isolerede laboratoriebestemmelser?

Mange forstærkere opnår imponerende specifikationer under kontrollerede testbetingelser ved brug af faste resistive belastninger, kortvarige signaler og ideelle strømforsyninger. Men den virkelige verdens drift introducerer termisk opbygning, reaktive højttalerbelastninger, kabeleffekter, spændingsfluktuationer, langsigtet bias-drift og gentagne transiente toppe. Forstærkere, der opretholder forudsigelig adfærd på tværs af skiftende temperaturer, vanskelige belastninger og vedvarende drift, giver generelt mere pålidelig langsigtet ydeevne end design, der primært er optimeret til isolerede benchmarkmålinger.
