Forståelse af termistorer, varistorer og LDR'er i elektroniske kredsløb

Termistorer, varistorer og fotomodstande er modstandsbaserede komponenter, der reagerer på ændringer i temperatur, spænding eller lys.Termistorer hjælper med temperaturføling, overstrømsbeskyttelse, afmagnetisering og undertrykkelse af overspændingsstrøm.Varistorer beskytter kredsløb mod spændingsspidser, mens fotomodstande styrer lysfølsomme koblingssystemer.Denne artikel forklarer deres arbejdsadfærd, kredsløbsapplikationer, beskyttelsesroller, designovervejelser og praktiske anvendelser i elektroniske systemer.

Katalog

Udforskning af termistortyper

Termistorer fungerer som vigtige komponenter i temperaturføling og regulering og tilbyder funktionalitet på tværs af forskellige industrier.De er bredt klassificeret i positiv temperaturkoefficient (PTC) og negativ temperaturkoefficient (NTC) kategorier baseret på deres temperatur-modstandsforhold.At forstå deres egenskaber og anvendelser understreger ikke kun deres tekniske fleksibilitet, men illustrerer også deres potentiale til at løse praktiske udfordringer inden for termisk styring.

Positiv temperaturkoefficient (PTC) termistorer

PTC-termistorer udviser øget elektrisk modstand, når temperaturen stiger.

Deres modstandsegenskaber muliggør selvregulerende opvarmningsevner, hvilket reducerer behovet for eksterne styringer.Denne funktion bruges ofte i systemer, der kræver overstrømsbeskyttelse, såsom termiske kontakter, der afbryder kredsløb under overophedningshændelser.Anvendelser omfatter beskyttelse af følsomme elektroniske kredsløb mod temperatur-inducerede skader, samtidig med at der sikres driftskonsistens for industrielt udstyr.Dette dobbelte fokus på sikkerhed og ydeevne viser sig at være effektivt i opsætninger, herunder husholdningsvarmere eller temperaturreguleringssystemer til biler.PTC-termistorer reagerer dynamisk på miljømæssige termiske forhold.Ved at balancere systemstabilitet med minimal indgriben, eksemplificerer de teknik, der prioriterer pålidelighed og brugervenlighed frem for kompleksitet.

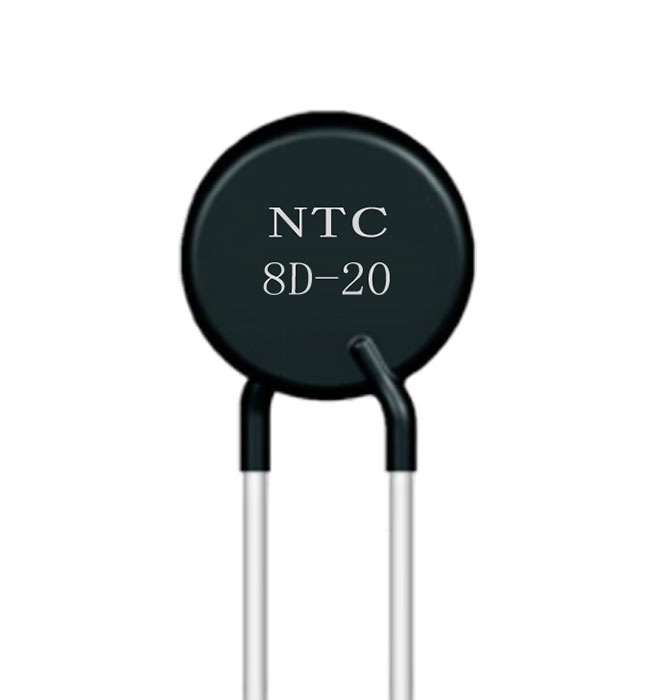

Negativ temperaturkoefficient (NTC) termistorer

NTC termistorer mindsker deres modstand, når temperaturen stiger.

Denne egenskab gør dem integrerede i præcise temperaturmålingssystemer.Deres hurtige og nøjagtige reaktion på termiske skift er især gavnlig i miljøer som medicinsk diagnostisk udstyr eller klimareguleringssystemer.Overspændingsstrømundertrykkelse er en anden kritisk applikation, da NTC-termistorer hjælper med at beskytte strømforsyninger, elektriske motorer og lignende kredsløb mod pludselige strømspidser.Denne bufferfunktion understøtter kontrollerede opstartsprocesser og bevarer elektroniske komponenters levetid.Tilpasningsevnen af ​​NTC termistorer stemmer ofte godt overens med praktiske applikationer såsom digitale termometre og industrielle overvågningssensorer.Deres bidrag til forudsigelig vedligeholdelse og systemeffektivitet understreger deres udvidede praktiske funktionalitet ud over grundlæggende kredsløbsdrift.

Valget mellem PTC- og NTC-termistorer afhænger af evaluering af den termiske dynamik og ønskede responskarakteristika for det pågældende system.

Til miljøer, der lægger vægt på sikkerhed og modstandsdygtighed, tilbyder PTC termistorer gradvise modstandsforøgelser, ideelt til selvregulerende systemer, der er tilbøjelige til overophedningsrisici.

Når præcision i termisk overvågning er påkrævet, skinner NTC termistorer med deres umiddelbare og nøjagtige detektionsevner, især i højfølsomme applikationer.

De bredere implikationer af termistorvalg overskrider teknisk funktionalitet, hvilket afspejler moderne tekniske værdier såsom bæredygtighed, operationel tilpasningsevne og en fremsynet tilgang til systemdesign.Deres rolle understreger både den pragmatisme og kreativitet, der er involveret i at udnytte simple komponenter til innovative løsninger.

Termistorapplikationer i kredsløb

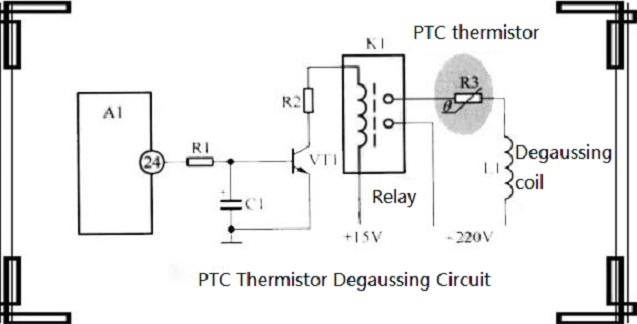

PTC-termistorer i afgaussingsmekanismer

Positive Temperature Coefficient (PTC) termistorer er integreret i farve-tv-skærmafmagnetiseringskredsløb.De letter fjernelsen af ​​magnetiske felter, der kan kompromittere skærmens ydeevne ved at udnytte deres temperaturafhængige modstandsegenskaber.

Et afmagnetiseringskredsløb omfatter typisk følgende komponenter:

(1) En PTC-modstand.
(2) En afmagnetiseringsspole.
(3) Et kontrolrelæ.
(4) En drivtransistor.
(5) En kontrolprocessor, der overvåger deres drift.

Ved tænding starter styreprocessoren afmagnetiseringssekvensen.Den styrer drevtransistoren, som arbejder i koordination med relæet for at opretholde kredsløbskontinuitet.I starten tilbyder PTC-modstanden lav modstand, hvilket gør det muligt for høje strømniveauer at strømme gennem afmagnetiseringsspolen.

Når strømmen opvarmer PTC-modstanden:

• Dens stigende modstand reducerer dynamisk strømmen, der flyder gennem spolen.
• Energitab i modstanden aftager over tid.
• Den kontrollerede reduktion af strøm fjerner effektivt magnetisk interferens, så skærmen kan fungere optimalt.

Succesen med denne mekanisme inkarnerer den indviklede synkronisering, der kræves mellem kredsløbskomponenter.At opnå denne balance hjælper med at undgå overdreven energispild, mindsker termisk stress og forbedrer holdbarheden af ​​den underliggende elektronik.

Forskellige modstandsmaterialer og kontrolmetoder er blevet brugt til at forbedre dette design.Disse ændringer øger energieffektiviteten, samtidig med at driften holdes pålidelig.Derudover eksemplificerer det dynamiske forhold mellem modstand og temperatur fremskridtene inden for adaptiv materialevidenskab og viser dets håndgribelige fordele på tværs af forskellige teknologiske applikationer.

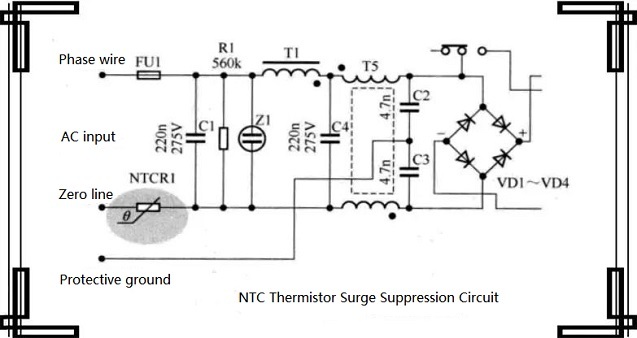

NTC termistorer til undertrykkelse af overspændingsstrøm

Negative Temperature Coefficient (NTC) termistorer giver en effektiv undertrykkelse af overspændingsstrøm under opstartsfaser.Ved aktivt at styre elektriske tilstrømninger beskytter de følsomme komponenter og forhindrer skader fra pludselige energispidser.

I et AC-kredsløb fungerer NTC-termistoren:

• Placeret i serie i kredsløbet.
• Udviser høj modstand ved opstart for at begrænse strømstød.
• Gradvist reduktion af modstanden, efterhånden som dens temperatur stiger på grund af absorberet energi.

Denne proces tillader normal strømflow, når termistoren stabiliserer sig, hvilket sikrer problemfri drift af kredsløbet.

Inddragelsen af ​​sådanne fejlsikre mekanismer illustrerer væsentlige strategier til beskyttelse af elektroniske systemer under forskellige miljø- og driftsforhold.Især:

• Test i den virkelige verden: Empiriske data og simuleringsresultater bruges til at forbedre ydeevnen.
• Kredsløbsdesignfaktorer: Strategisk placering tættere på komponenter med høj belastning anses ofte for at reducere risici og sikre en jævn strøminitialisering.

Sådanne løsninger giver anledning til en dybere evaluering af, hvordan passive komponenter bidrager til pålideligheden af ​​moderne elektronik.

For eksempel:

(1) De leverer ensartet beskyttelse med minimal indgriben.
(2) Enkelhed i deres design fremmer både robusthed og praktisk levetid.

Industrier, der anvender denne tilgang, drager fordel af dens alsidighed, hvad enten det drejer sig om enheder i forbrugerkvalitet, energistyringssystemer eller store maskiner i industriel skala.Denne implementering forstærker en kernedesignfilosofi, der balancerer tilpasningsevne med sikkerhed for at imødekomme kravene fra stadig mere komplekse elektriske netværk.

Kredsløbsanvendelser af termistoren

Varistorer er spændingsafhængige modstande, der udviser et ikke-lineært fald i modstand, når den påførte spænding overstiger en specifik tærskel.Disse komponenter bruges i vid udstrækning til at beskytte følsomme elektroniske kredsløb mod transiente overspændinger forårsaget af fænomener såsom elektriske overspændinger og spidser.Ved at absorbere overdreven energi og begrænse spændingsamplitude tilføjer varistorer et lag af elasticitet til kredsløb, hvilket fremmer driftsstabilitet og robusthed.

Deres funktionalitet spænder over AC- og DC-kredsløb, hvor de tjener forskellige roller, herunder:

• Stabilisering af spændingsudsving
• Undertrykkelse af overspændingshændelser
• Absorberer højenergispidser
• Begrænsning af amplitudeudflugter
• Forebyggelse af dannelsen af destruktive højspændingsbuer

Ikke desto mindre udsættes varistorer for ydelsesskift over tid på grund af faktorer som langvarig overspændingseksponering eller tilbagevendende energitab.Disse slidmekanismer kan føre til nedsat beskyttelseseffektivitet, hvilket nødvendiggør gennemtænkt design og proaktive vedligeholdelsesstrategier for at opretholde langsigtet pålidelighed.

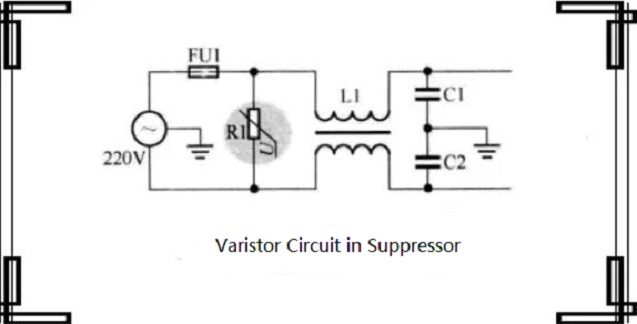

AC-indgangsbeskyttelse til at skifte strømforsyning

Skiftende strømforsyninger oplever ofte uregelmæssige spændingsforstyrrelser, der stammer fra kilder som elektrisk støj eller atmosfæriske lynnedslag.Introduktion af en varistor i AC-indgangssektionen giver en effektiv modforanstaltning mod disse forbigående hændelser.

Som et eksempel, under en overspænding i et 220V AC inputsystem, udviser den indlejrede varistor (f.eks. R1 i kredsløbet) en hurtig reduktion i modstand, absorberer overskydende energi og fastholder spændingen inden for sikre grænser.Denne responsive handling beskytter følsomme komponenter mod potentielle overspændingsskader og sikrer derved stabil og uafbrudt systemdrift.

Faktorer, der skal tages i betragtning for Varistorplacering og -specifikation

Effektiv integration af en varistor i en skiftende strømforsyning kræver en detaljeret undersøgelse af kredsløbets spænding og energidynamik.Nøgleovervejelser omfatter:

• Maksimal transientspænding forventet i kredsløbet
• Varistor energiabsorptionsevne
• Varistorens responstid

Valg af en varistor, der er i stand til at håndtere energibehovet under ekstreme overspændinger, beskytter kredsløbet mod farer.For eksempel kan undervurdering af komponentens energiklassificering kompromittere beskyttelseseffektiviteten, når den står over for betydelige forbigående hændelser.Ved at sikre, at varistoren opfylder både dimensions- og energikriterier, kan den optimere kredsløbsydelsen til at modstå praktiske forhold.

Operationel levetid og vedligeholdelsespraksis

Selvom varistorer udmærker sig ved forbigående undertrykkelse, udvikler deres materielle egenskaber sig under gentagen stress, hvilket påvirker deres langsigtede reaktionsevne.For at opnå forlænget ydeevne er systematisk evaluering og udskiftning af varistorer tilrådeligt, især i miljøer med høj belastning.

Diagnostiske værktøjer, såsom effektanalysatorer eller specialiserede testere, monitorens varistorfunktionalitet under kontrollerede forhold.Disse vurderinger afslører brugstendenser for at forudsige potentielle fejl og planlægge vedligeholdelse proaktivt.Denne tilgang minimerer afbrydelser, samtidig med at den overordnede livscyklus for det beskyttede kredsløb forbedres.

Funktioner ud over overspændingsbeskyttelse

Ud over transientundertrykkelse bidrager varistorer til kredsløbets pålidelighed ved at afbøde uforudsigelige spændingsvariationer.Deres hurtige og adaptive respons skærmer nedstrøms komponenter, såsom:

• Kondensatorer
• Mikrocontrollere
• Skiftende transistorer

Denne stabiliseringsevne sikrer, at følsomme systemer opretholder ligevægt blandt fluktuerende indgangsspændinger.Varistors tilpasning til driftssikkerhed viser sig at være fordelagtig i sektorer som industriel automation, vedvarende energisystemer og kommunikation, hvor præcision og konsistens er vigtig.Deres hurtige reaktion indgyder tillid til at opretholde problemfri drift under forskellige miljømæssige og elektriske forhold.

Strategisk inkorporering af varistorer og rutinemæssig evaluering af deres ydeevne afslører deres uovertrufne kapacitet til at understøtte moderne elektronik.Afbalancering af beskyttelsesstrategier med en nuanceret forståelse af varistorkarakteristika styrker ikke kun øjeblikkelige sikkerhedsforanstaltninger, men udvider også holdbarheden og funktionaliteten af ​​elektroniske økosystemer, der står over for forskellige driftsmæssige udfordringer.

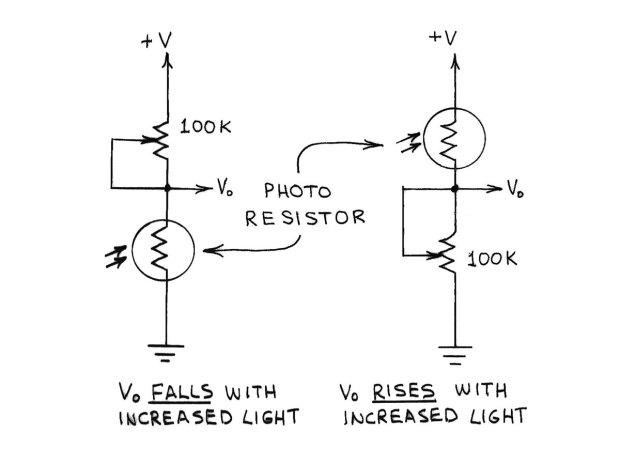

Fotoresistor Fundamentals og Circuit Applications

Fotomodstande, der er almindeligt anerkendt som lysafhængige modstande (LDR'er), er essentielle elektroniske komponenter, hvis modstand varierer afhængigt af intensiteten af det indfaldende lys.Deres funktion er forankret i fotokonduktivitetseffekten, hvor eksponering for lys øger materialets ledningsevne og som følge heraf sænker dets modstand.Denne dynamiske reaktion på varierende lysforhold anvendes i vid udstrækning i kredsløb, der kræver præcis lysføling eller automatiseret kontrol.

Fotomodstande i lysstyrede switch-kredsløb

Fotomodstande har vundet fremtrædende plads i kredsløb designet til at regulere belysningen automatisk, herunder applikationer til gadebelysning, gangbelysningssystemer og havelys.

Følgende operationelle indsigter beskriver funktionen af sådanne kredsløb:

• Høj lysintensitet: Når den udsættes for lyse forhold, registrerer fotomodstanden (R1) en væsentlig reduktion i modstanden, hvilket fører til nedsat spænding ved styreporten til tyristoren (VS1) eller analog koblingsenhed.Som et resultat forbliver lampekredsløbet slukket.

• Lav lysintensitet: Under dæmpede eller natlige forhold øges R1's modstand betydeligt, hvilket øger styreportens spænding.Når spændingen overstiger aktiveringstærsklen, begynder tyristoren at lede, hvilket aktiverer den tilsluttede lampe og initierer belysning.

For yderligere at optimere sådanne systemer er en justerbar modstand (RP1) integreret i kredsløbet.RP1 gør det muligt at ændre systemets følsomhed over for omgivende belysning.Justeringer af RP1's modstand giver tilpasningsevne til forskellige miljøer, der tager højde for sæsonbestemte ændringer eller strukturel skygge, der ændrer lysforholdene.

At designe en effektiv lysstyret kontakt kræver en omfattende tilgang til komponentvalg, kredsløbskonfiguration og miljømæssige udfordringer.Specifikke materialevalg, såsom fotoresistorer fremstillet af cadmiumsulfid (CdS), er almindelige på grund af deres brede reaktionsevne på tværs af synlige lysbølgelængder.På grund af miljøhensyn forbundet med cadmium, udforskes alternative materialer for at understøtte mere sikker og bæredygtig brug.

Flere praktiske aspekter påvirker designtroskab:

• Temperatureffekter: Temperatursvingninger kan påvirke fotomodstandens følsomhed og ændre dens ydeevne over en række forhold.

• Uvedkommende lysinterferens: Afskærmning af fotomodstanden mod utilsigtede lyskilder ved hjælp af et uigennemsigtigt hus med en målrettet blænde er en enkel, men effektiv løsning til at sikre nøjagtig kalibrering.

• Miljøbeskyttelse: Især i udendørs kredsløb beskytter komponenterne i vejrbestandige indkapslinger mod beskadigelse fra fugt eller partikelopbygning.

Derudover understreger ældningseffekter, såsom gradvis følsomhedsdrift i fotoresistorer over længere perioder, vigtigheden af ​​genkalibreringspraksis for at opretholde operationel nøjagtighed.

Praktiske tilfælde af fotoresistorbaserede systemer giver værdifulde erfaringer:

• Tidssignaler: I gadebelysningskredsløb bruges forsinkelseskontrol til at reducere korte lysændringer fra kilder såsom forbipasserende billygter, hvilket forhindrer flimmer og falsk udløsning.

• Vedligeholdelse og justeringer: Langsigtet ydeevne af sådanne systemer drager fordel af periodisk rekalibrering af RP1.Miljøændringer, såsom obstruktiv vegetationsvækst eller byggeaktiviteter, der ændrer lysmønstre, nødvendiggør justeringer af tærskler for at opretholde effektiviteten.

Disse tilpasninger forlænger ikke kun systemets driftslevetid, men bidrager også til reduceret energispild, minimerer redundante aktiveringer og optimerer strømforbruget.

Ud over belysningsløsninger finder fotomodstande forskellige anvendelser på tværs af industrier.Disse komponenter forbedrer robotnavigationssystemer som linjefølgende mekanismer eller lyssøgende adfærd i autonome enheder.I optiske systemer understreger deres rolle i at regulere blændejusteringer og lysstyrkefeedback deres alsidighed.

Nye teknologier fusionerer i stigende grad fotomodstande med mikrocontroller-kompatible systemer.Denne kombination muliggør smartere, adaptive belysningsløsninger, der er afhængige af algoritmisk behandling af lysdata, hvilket fremmer højere præcision og dynamisk systemadfærd.

Fremskridt inden for lysfølsomme alternativer, herunder fotodioder og fototransistorer, dukker op som spændende komplementer snarere end erstatninger for traditionelle fotomodstandssystemer.Mens disse nyere teknologier tilbyder øget følsomhed og lavere strømkrav, forbliver fotomodstande værdsat for deres enkelhed, omkostningseffektivitet og robuste pålidelighed, især i omkostningsbevidste applikationer.

Konklusion

Modstandsbaserede komponenter forbliver nyttige, fordi de giver enkel og pålidelig kontrol i mange kredsløb.PTC- og NTC-termistorer understøtter termisk regulering og strømbeskyttelse, varistorer hjælper med at reducere skader fra spændingsstigninger, og fotomodstande muliggør automatisk lysbaseret omskiftning.Hver komponent skal vælges baseret på kredsløbsforhold, responsadfærd, miljøeksponering og langsigtet pålidelighed.Med korrekt design og vedligeholdelse forbedrer disse komponenter sikkerhed, stabilitet og effektivitet i både forbruger- og industriel elektronik.

Ofte stillede spørgsmål [FAQ]

1. Hvad er en termistor?

En termistor er en type modstand, der ændrer sin modstand baseret på temperatur.Når temperaturen ændres, stiger eller falder dens modstand enten på en forudsigelig måde.Der er to hovedtyper: NTC, hvor modstanden falder, når temperaturen stiger, og PTC, hvor modstanden stiger med temperaturen.Termistorer bruges i vid udstrækning til temperaturføling og kontrol i systemer som aircondition, autosensorer og elektroniske enheder.

2. Hvad er en varistor?

En varistor er en komponent, der bruges til at beskytte kredsløb mod højspændingsspidser.Dens modstand ændres med spændingen, forbliver høj under normal drift og falder hurtigt, når spændingen bliver for høj.Dette gør det muligt at absorbere overskydende energi og beskytte andre komponenter.Varistorer er almindeligt anvendt i strømforsyninger, apparater og overspændingsbeskyttelsesanordninger.

3. Hvad er en fotomodstand?

En fotomodstand, også kaldet en lysafhængig modstand, er en komponent, hvis modstand ændres med lyset.Når lyset er stærkt, bliver dets modstand lav, og når det er mørkt, bliver dets modstand høj.Det er det
