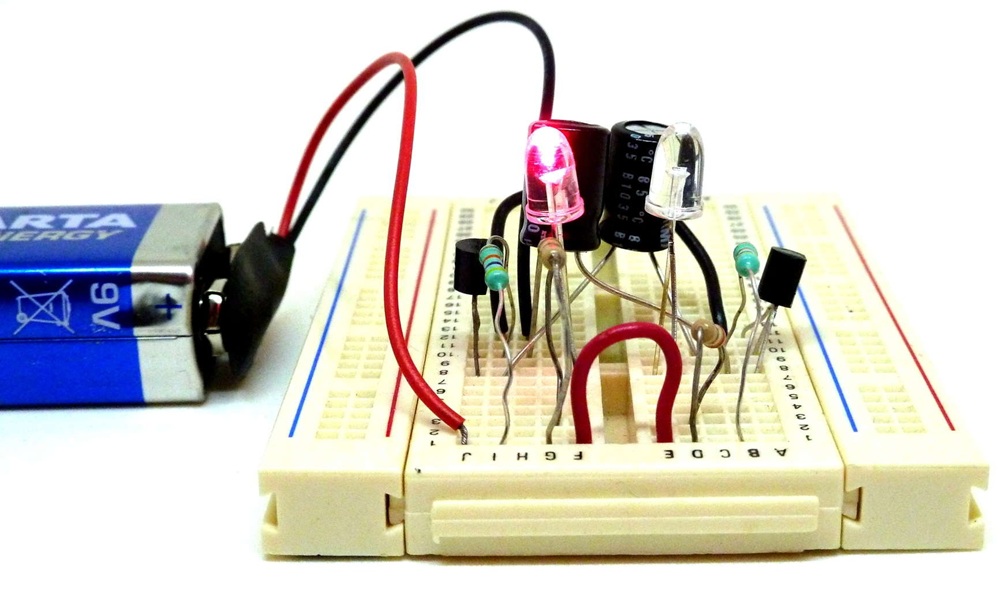

Forstå multivibratorkredsløb: design, typer og anvendelser

Multivibratorer er elektroniske kredsløb, der skifter mellem to tilstande for at generere impulser, timingsignaler, firkantbølger eller lagrede logiske tilstande.De er meget udbredt i urgenerering, bølgeformsformning, koblingskontrol, signalbehandling, alarmer og digitale hukommelseskredsløb.Denne artikel forklarer arbejdsprincipperne, kredsløbsdesign, typer og anvendelser af astabile, monostabile og bistabile multivibratorer.

Katalog

Multivibrator oversigt

En multivibrator er en specialiseret type elektronisk oscillator designet til at bruge positive feedback-mekanismer ved at veksle mellem to distinkte transiente tilstande.Denne dynamiske adfærd skaber et konsistent firkantbølgeoutput, som fungerer som et grundlæggende signal i forskellige digitale applikationer.I modsætning til enheder, der stabiliserer sig i en enkelt tilstand, oscillerer multivibratorer kontinuerligt og producerer pulssignaler, der er rige på højere harmoniske, en karakteristisk ideel til adskillige anvendelser i moderne elektronik.

Den oscillerende natur af multivibratorer undgår en stabil tilstand og favoriserer overgange mellem transiente forhold.Denne unikke operationelle ramme understøtter genereringen af skarpe, veldefinerede impulser, som er vigtige af flere årsager:

• Deres regelmæssige vekslen mellem tilstande danner grundlaget for pulsgenerering.
• Ved at producere clocksignaler muliggør multivibratorer synkroniserede operationer i sekventielle kredsløb.
• Bølgeformsyntese gennem multivibratorer sikrer jævn integration i digitale systemer, hvor timing-præcision er værdsat.

Disse enheder udviser robusthed i design og tilpasningsevne på tværs af forskellige funktionaliteter.De passer problemfrit ind i systemer, hvor timingbehov er strenge, og synkronisering er ikke til forhandling i databehandlingsarbejdsgange.

I praktiske brugsscenarier afslører multivibratorernes tilpasningsevne deres brede funktionelle spektrum og relevans.Eksempler omfatter:

• Facilitering af præcise omskiftningsmekanismer, der kræves i flip-flops, hjælper med pålidelig drift af hukommelses- og logiske kredsløb.
• Forbedring af ydeevnen af ​​timingkredsløb integreret i mikrocontrollere, hvilket bidrager til effektiv styring af indlejrede systemer.
• Assistere ved kalibrering af oscilloskoper, der sikrer nøjagtig måling af elektroniske signaler.
• Understøtter højfrekvente operationer inden for kommunikationsprotokoller, hvilket muliggør hurtigere og mere stabil signaltransmission.

Evnen til at producere skarpe overgange opfylder behovene hos systemer, der kræver nøjagtighed, hvilket gør multivibratorer indflydelsesrige inden for domæner som signalbehandling og indlejret systemdesign.

En grundig forståelse af multivibratorfunktionalitet, parret med passende brug i kontekstspecifikke applikationer, kan løfte elektronisk designpraksis:

• Styrkelse af systemets effektivitet ved at minimere tidsfejl i sekventielle kredsløb.
• Sikring af pålidelighed i synkronisering og drift af sammenkoblede systemkomponenter.

Implikationerne af at anvende multivibratorer rækker ud over individuelle enheders ydeevne, og danner grundlaget for moderne elektroniske designs med deres præcise timing og dynamiske pulsgenereringsevner.

Multivibrator kredsløbsarkitektur

Multivibratorkredsløb udviser forskellige konfigurationer, der er skræddersyet til specifikke applikationer, der kombinerer fleksibilitet og præcision på tværs af felter såsom timingsystemer, bølgeformgenerering og kontrolmekanismer.Ved at udnytte grundlæggende elektroniske principper fortsætter disse kredsløb med at understøtte fremskridt inden for både analoge og digitale domæner.

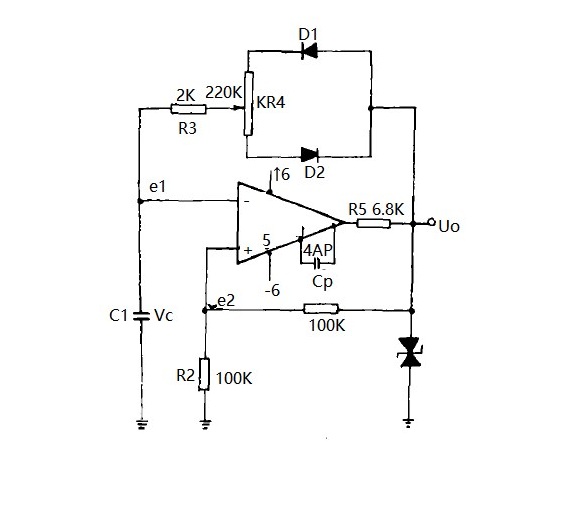

Operationsforstærker-baseret multivibratorkredsløb

Denne konfiguration fungerer som en firkantbølgegenerator, der opretholder oscillationer gennem positive feedback-mekanismer.Bygget omkring integratorer, komparatorer og logiske systemer, integrerer den typisk en eller to operationsforstærkere for at opnå stabil og afstembar ydeevne i lyd- og frekvensfølsomme applikationer.

Detaljerede egenskaber omfatter:

• Effektiv implementering i lydsystemer, der kræver urokkelig frekvensoutput, hvilket bidrager til højere lydgengivelse og raffineret signalbehandling.
• Frekvenstilpasning opnået ved at ændre resistive komponenter, hvilket forbedrer designs tilpasningsevne på tværs af skiftende krav.
• Robust oscillerende ydeevne understøttet af kondensatorer og Zener-dioder, hvilket muliggør omkostningseffektive opbygninger uden at gå på kompromis med pålideligheden.Denne stabilitet bliver væsentlig i økonomiske kredsløbsprototyping-initiativer.
• Praktiske justeringer involverer justering af modstands- og kondensatorparametre for at sikre, at kredsløbet er tilpasset forskellige applikationskrav, hvilket fremmer kompatibilitet med bredere systemdesign.

Integrering af højkvalitets operationsforstærkere med præcise passive komponenter fremmer pålideligheden af ​​disse kredsløb.Omkostninger og ydeevne afbalanceres under gentagne design- og kalibreringstrin for at forbedre resultaterne.

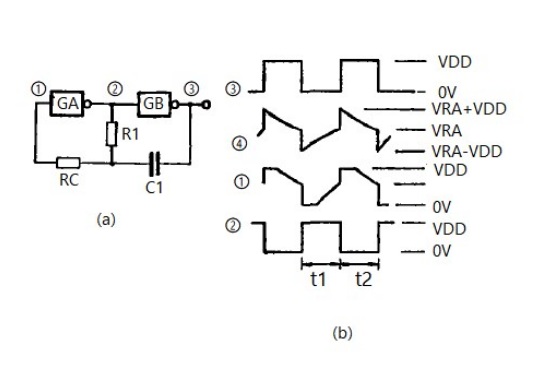

CMOS Gate-baseret multivibratorkredsløb

Denne konfiguration, der er kendt for sin forbedrede timing-præcision, bruger CMOS-gates til at opnå koordineret kontrol, idet den er afhængig af RC-netværk til timing-cyklusser og balanceret opladnings-afladningsdynamik.Outputtet fra CMOS-invertere supplerer tidskravene i digitale systemer.Speciale egenskaber omfatter:

• En nøglerolle i at generere clocksignaler, der er afgørende for synkroniserede operationer inden for digitale systemer, der understøtter komplekse beregningsmæssige arbejdsgange.
• Dynamisk ændring af oscillationsfrekvensen ved at justere RC-netværksparametrene, der let imødekommer ændringer i udviklingsmål.
• Pulspålidelighed sikret gennem konsistente kondensatoropladnings-afladningscyklusser, hvilket muliggør stabil signalgenerering under varierende forhold.

Kredsløbsforfining involverer valg af kondensatorer og modstande med lav lækage med snævrere tolerancer for at opnå forudsigelig timing.Derudover udvider indsatsen for at afbøde støj på gateniveau anvendeligheden af ​​CMOS-arkitekturer i højpræcisionsmiljøer, hvilket sikrer uafbrudt ydeevne.

555 Timer-baseret multivibratorkredsløb

Berømt for sin enkelhed og alsidighed, integrerer 555 timeren digitale og analoge komponenter i ét kompakt design.Fra hobbyprojekter til industriinnovationer er dette kredsløb universelt anerkendt for dets tilgængelige funktionalitet.Specifikke indsigter omfatter:

• Strømlinet design, der kræver minimalt med eksterne komponenter, hvilket giver mulighed for nem montering, en fordel, der værdsættes højt i eksperimenter og prototypesammenhænge.
• Pædagogisk tilgængelighed, der introducerer begyndere til bølgeformsgenereringskoncepter effektivt og intuitivt.
• Justerbar frekvens- og driftscyklusjustering via modstands- og kapacitansjusteringer, der tilpasser sig præcist til specifikke designmål.
• Applikationer omfatter fremstilling af PWM-signaler til motorhastighedskontrol, tilpasning af oscillerende frekvenser til kommunikationssystemer og indlejring af modulær funktionalitet i kaskadeformede konfigurationer til avancerede designs.

I avancerede opsætninger øger tilføjelse af Schmitt-triggere for at forfine tilstandsovergange immuniteten over for eksterne miljøforstyrrelser.Fortsat eksperimentering afdækker innovative muligheder for at udvide dette kredsløbs funktionalitet i forskellige sammenhænge.

Ved at kombinere kerneprincipper med innovativ udvikling forbliver multivibratorkredsløb en uundværlig del af elektronisk design.Forfølgelse af præcision i komponentvalg og implementering af iterative testprocesser driver kontinuerlig forbedring og praktisk optimering af disse kredsløb på tværs af applikationer.

Multivibrator typer

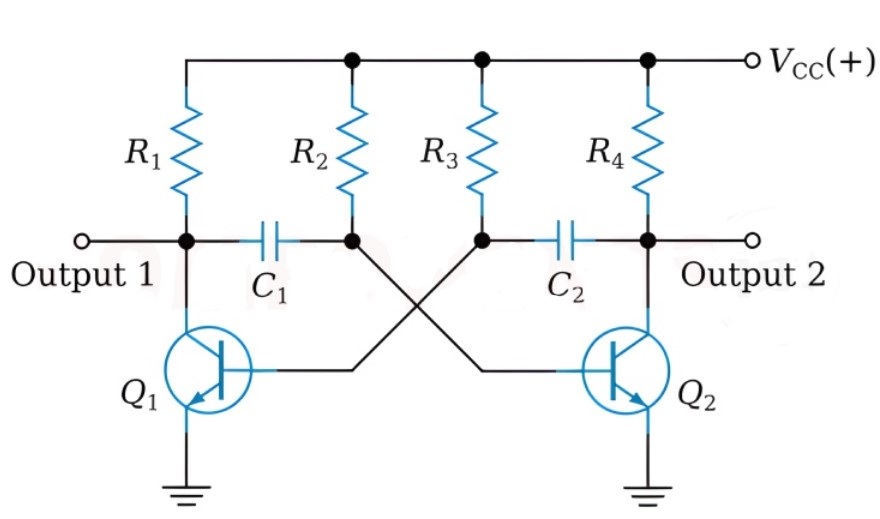

Astabil multivibrator

En astabil multivibrator fungerer ved kontinuerligt at oscillere mellem to tilstande uden ekstern udløsning.Denne oscillation opretholdes af kondensatoropladning og -afladningscyklusser, der driver periodisk bølgeformgenerering.Frekvensen og driftscyklussen af ​​denne bølgeform afhænger af værdierne af modstandene og kondensatorerne i kredsløbskonfigurationen.

Adskillige praktiske anvendelser for astabile multivibratorer omfatter:

• Urpulsgenerering for sekventielle kredsløb.
• LED-blinkende kredsløb, der bruges til visuel signalering.
• Frekvensbaseret signalmodulation i kommunikationssystemer.

Kredsløbsdrift begynder på grund af små komponentvariationer, der får den ene transistor til at oscillere før den anden.Iboende tolerancer tages i betragtning under design for at opretholde en stabil og forudsigelig drift.Tweaking modstands- og kondensatorværdier giver præcis kontrol over frekvens og driftscyklus.For miljøfølsomme designs kan hjælpetemperaturkompensationsteknikker anvendes for at afbøde påvirkningen af ​​varierende eksterne forhold.

Højpræcisionskomponenter bruges i applikationer som bølgeformsgeneratorer og timingkredsløb for at opretholde ensartet nøjagtighed.Denne tilgang understøtter pålidelig drift ved kritisk og langvarig brug.

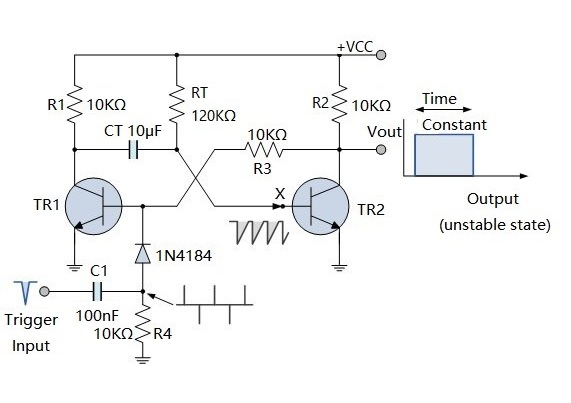

Monostabil multivibrator

En monostabil multivibrator, også kendt som et "one-shot kredsløb", er kendetegnet ved at have en stabil tilstand.Når den udløses eksternt, genererer den en enkelt impuls af en forudbestemt varighed, dikteret af RC-timingsnetværket.Kondensatorer og modstande er vigtige for at opnå nøjagtige pulsbredder, der passer til specifikke behov.

Typiske anvendelser af monostabile multivibratorer omfatter:

• Tidsforsinkelseskredsløb, der introducerer kontrollerede venteperioder.
• Signalsynkronisering for at tilpasse timing på tværs af forskellige systemer.
• Debouncing-knapper for at eliminere signalstøj forårsaget af mekaniske kontakter.

Holdbarheden og nøjagtigheden af ​​pulsvarigheden er væsentlige aspekter af monostabilt kredsløbsdesign.Kondensatorer med lav ækvivalent seriemodstand (ESR) vælges ofte for at bevare signalintegriteten og reducere energitab under drift.Mikrocontrollere er tilføjet i nogle designs for at understøtte variabel pulsgenerering til avanceret timingkontrol.Denne sømløse integration transformerer traditionelle monostabile kredsløb til tilpasningsdygtige timing-moduler til moderne teknologiske applikationer.

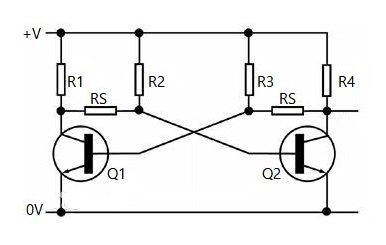

Bistabil Multivibrator

Den bistabile multivibrator, ofte omtalt som en flip-flop, har to stabile tilstande, der bruges til lagring af binær information ("0" og "1").Ændring af tilstande sker ved at anvende eksterne inputsignaler, hvilket gør det uundværligt for sekventielle logiske systemer og digital databehandling.

Nøgleanvendelser af bistabile multivibratorer omfatter:

• Tællere til sporing eller sekventering.
• Skift registre for at manipulere eller overføre digitale data.
• Hukommelseslagringsenheder i computersystemer.

Forskellige flip-flop-typer tilbyder unikke fordele og funktionaliteter:

• RS Flip-Flop: Fungerer med krydskoblede NOR- eller NAND-porte, der opfylder grundlæggende binære lagerbehov.
• D Flip-Flop: Synkroniserer tilstandsovergange med ursignaler, hvilket sikrer rettidig og støjfri ydeevne, der er egnet til kritiske timingoperationer.
• JK Flip-Flop: Accepterer samtidige "1"-input, hvilket muliggør forudsigelig skift og muliggør avancerede brugstilfælde som f.eks. frekvensdeling.
• T Flip-Flop: Skifter dets output på aktive inputsignaler, og opdeler effektivt frekvenser i sekventielle logiske applikationer såsom tællere.

At designe flip-flops kræver omhyggelig opmærksomhed på detaljer.Praktiske implementeringer prioriterer:

• Energieffektive designs for at reducere strømforbruget i bærbar elektronik.
• Layoutstrategier for at minimere elektromagnetisk interferens for stabil drift.
• Fejltolerante egenskaber for at sikre pålidelig ydeevne under forskellige forhold.

Ved at integrere disse flip-flops i større systemer, såsom mikrocontrollere eller programmerbare logiske enheder, opnås kompliceret automatisering og præcis kontrol, hvilket i sidste ende driver innovation inden for digital elektronik og beregningssystemer.

Multivibrator applikationer

Multivibratorer udvider deres funktionalitet på tværs af et bredt spektrum af elektroniske applikationer, fra signalgenerering til automatisering, og påvirker domæner som industrimaskiner, forbrugerelektronik og sikkerhedssystemer.De er medvirkende til at designe oscillerende kredsløb, der muliggør pålidelig signalstyring og timing.Dette afsnit udpakker deres forskelligartede anvendelighed, undersøger deres unikke bidrag og analyserer praktiske implementeringsstrategier for øget forståelse.

Signalbehandling og kommunikationssystemer

Multivibratorer tjener som væsentlige elementer i signalbehandlingsopgaver, der afhænger af konsistente kloksignaler, bølgeformgenerering og timingimpulser.Deres evne til at producere præcise svingninger gør dem uundværlige for synkronisering i kommunikationssystemer.

• Pulsregenerering: Monostabile multivibratorer er afgørende for at rense signalforvrængninger i transmissionsledninger, hvilket sikrer stabilitet over langdistancekommunikation.

• Lydmodulation og radarsystemer: Astabile multivibratorer giver forskellige justerbare frekvensområder og leverer bæresignaler til modulering i lyd- eller radarprojekter.

For at sikre korrekt funktionalitet skal du tage højde for eksterne variabler som temperatureffekter og fremstillingstolerancer ved at anvende præcise kalibreringsstrategier.Finjusterede kondensatorer og modstande afbøder potentielle uoverensstemmelser og signalforringelse, hvilket viser vigtigheden af ​​miljøhensyn og strukturel optimering.

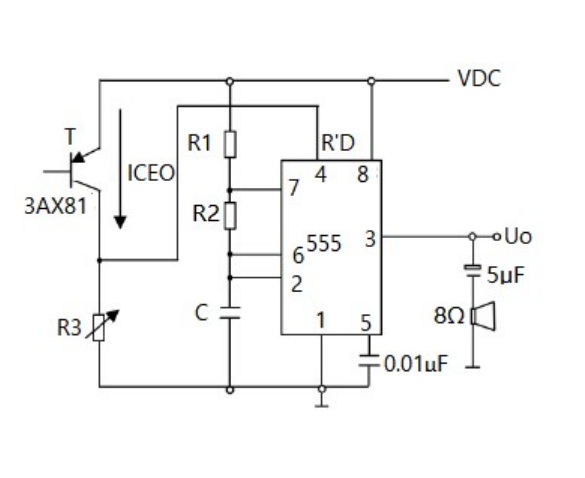

Alarmkredsløb: Temperaturfølsomme applikationer

Alarmkredsløb er ofte afhængige af multivibratorer til temperaturbaseret overvågning og tærskeldrevne aktiveringsmekanismer.Et klassisk eksempel er det temperaturkontrollerede alarmkredsløb, som udnytter termisk reaktive komponenter.

• Kernefunktionalitet: Enheder såsom germaniumtransistorer tilpasser deres omvendte mætningstrøm (ICEO), når de udsættes for forhøjede temperaturer, hvilket fører til nulstillingsudløsning i 555 timer-baserede multivibratorer.Denne proces igangsætter oscillerende adfærd og aktiverer alarmer.

• Almindelige tilfælde: Brandalarmer, sikkerhedsovervågningsanordninger og kritiske temperaturregulerede systemer anvender konsekvent dette designprincip.

Forfining af RC-netværket (resistor-capacitor) eller justering af tærskelspændinger hjælper med at tilpasse multivibratorens frekvens eller følsomhed til specifikke applikationer.For eksempel kan øget præcision i RC-tidskonstanter opnå skræddersyet alarmaktivering, der imødekommer forskellige miljøkrav.

Elektronisk legetøj og underholdningsenheder

Multivibratorer egner sig til kreativitet i elektronisk legetøj og underholdningsenheder, hvilket muliggør lydeffekter, dynamiske lysdisplays og rytmiske funktioner.

• Lysstyring: Astabile multivibratorer driver nemt LED-arrays til flimrende eller sekventielle visuelle effekter i legetøj og dekorative enheder.

• Soundboards: Multivibrator-baserede lydsignaler kombineret med miniatureforstærkere skaber interaktive soundboards og musikalske gadgets.

Variable modstande og justerbare kondensatornetværk bruges til at ændre frekvens i realtid baseret på input.Dette gør det muligt for multivibratorer at tilpasse sig nemt i projekter, der kræver interaktion og effektiv energiforbrug.

Industriel temperaturkontrol og systemstyring

Multivibratorer integreres problemfrit i industrielle omgivelser, især i temperaturregulering og maskinstyringsapplikationer.

• Feedback mekanismer: Bistabile multivibratorer skifter driftstilstande baseret på input fra temperatursensorer, hvilket sikrer, at maskineri fungerer inden for sikre grænser.

• Modstandsdygtighed i driften: Industrielle miljøer medfører udfordringer som termiske skift og elektromagnetisk interferens;ingeniører bekæmper disse forhindringer med holdbare komponenter og afskærmningsteknikker.

Parring af multivibratorkredsløb med programmerbare controllere øger alsidigheden af ​​systemoperationer, og kombinerer oscillerende signalgenerering med adaptive funktionaliteter.Denne sammenlægning understøtter robust og ensartet ydeevne under krævende forhold.

Innovationer og tværfagligt potentiale

Anvendelsen af multivibratorkredsløb er endnu ikke udnyttet fuldt ud inden for områder som medicinsk diagnostik, miljøovervågning og autonome systemer, felter rige på uudnyttede muligheder.

• Bærbare sundhedsenheder: Multivibratorkredsløb kunne øge biosensorernes kapacitet og tilbyde databehandling for temperaturudsving eller hjerteslagsuregelmæssigheder.

• Miljøovervågning: Faredetektionssystemer drager fordel af oscillerende kredsløb, der er kalibreret til at reagere på specifikke kemiske koncentrationer.

Disse fremsynede applikationer afslører det transformative potentiale i at udnytte grundlæggende kredsløb til banebrydende innovationer.Multivibratorer udvikler sig sammen med teknologiske fremskridt, hvilket bekræfter deres integrerede rolle i moderne og nye industrier.

Konklusion

Multivibratorer forbliver nyttige, fordi de giver enkel og pålidelig kontrol over timing, switching og pulsgenerering.Astabile multivibratorer skaber kontinuerlige bølgeformer, monostabile multivibratorer producerer enkelttidsindstillede impulser, og bistabile multivibratorer gemmer binære tilstande for digitale systemer.Med korrekt komponentvalg, timingjustering og kredsløbsdesign kan multivibratorer understøtte stabil drift i kommunikationssystemer, industrielle kontroller, alarmer, legetøj og moderne elektroniske enheder.

Ofte stillede spørgsmål [FAQ]

1. Hvad er funktionen af en multivibrator?

En multivibrator bruges til at generere impulser eller skifte signaler mellem høj og lav tilstand.Det hjælper med timing, signalgenerering og bølgeformdannelse i elektroniske kredsløb.Det er almindeligt anvendt i ure, timere og systemer, der har brug for regelmæssige eller kontrollerede signalændringer.

2. Hvor mange stabile tilstande kan en bistabil multivibrator holde?

En bistabil multivibrator har to stabile tilstande, høj og lav.Den kan forblive i én tilstand, indtil et inputsignal tvinger den til at skifte.Dette giver den mulighed for at gemme en bit data, hvilket gør den nyttig til hukommelse og skift af applikationer.

3. Hvad er de almindelige anvendelser af monostabile multivibratorer?

Monostabile multivibratorer bruges til at generere en enkelt puls i et fast tidsrum, når de udløses.De bruges i forsinkelseskredsløb, pulsgenerering, signalstyring og timingapplikationer, hvor der er behov for et præcist tidsinterval.

4. Hvordan fungerer en monostabil multivibrator?

En monostabil multivibrator forbliver i en stabil tilstand, indtil den modtager et triggersignal.Når den først er udløst, skifter den til en midlertidig tilstand og producerer en puls i et bestemt tidsrum.Derefter vender den tilbage til sin oprindelige tilstand.Pulsvarigheden afhænger af modstands- og kondensatorværdierne i kredsløbet.

5. Hvor bruges en bistabil multivibrator?

En bistabil multivibrator bruges i hukommelse og digitale systemer.Det findes i flip-flops, registre, tællere og kontrolkredsløb.Dens evne til at holde en tilstand gør den nyttig til lagring af data og styring af logiske operationer.

6. Hvad er opførselen af ​​et bistabilt kredsløb?

Et bistabilt kredsløb forbliver i en af ​​to stabile tilstande og ændres kun, når det udløses af et indgangssignal.Denne stabile adfærd gør den pålidelig til skift, lagring af data og styring af digitale systemer.

7. Hvad er et andet navn for en astabil multivibrator?

En astabil multivibrator kaldes også en fritløbende multivibrator, fordi den bliver ved med at skifte mellem tilstande kontinuerligt uden at have brug for en trigger.

8. Hvordan genererer en astabil multivibrator oscillationer?

En astabil multivibrator genererer oscillationer ved kontinuerligt at oplade og aflade kondensatorer gennem modstande.Denne proces får outputtet til at skifte mellem høj og lav tilstand, hvilket skaber et firkantbølgesignal.

9. Hvad er forskellen på en oscillator og en multivibrator?

En oscillator producerer kontinuerlige bølgeformer som sinusbølger, mens en multivibrator producerer firkantede eller pulserende signaler.Oscillatorer bruges til konstant frekvensgenerering, mens multivibratorer bruges til switching og timing opgaver.

10. Hvorfor er triggering vigtigt i multivibratorer?

Udløser kontroller, når en multivibrator ændrer sin tilstand.Det sikrer, at kredsløbet fungerer på det rigtige tidspunkt og i den rigtige rækkefølge.Dette er vigtigt i systemer, der har brug for nøjagtig timing og kontrollerede signalændringer.
