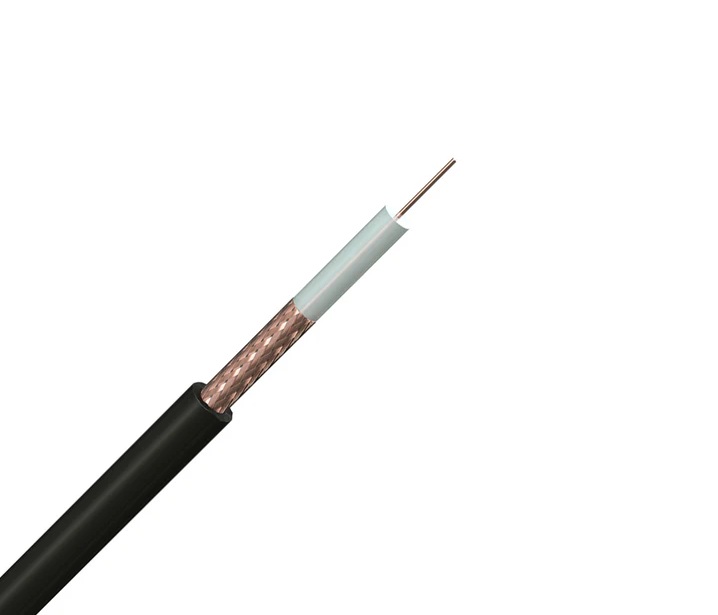

Forståelse af koaksialkabel: typer, design, arbejdsprincip og fordele

Koaksialkabel er et skærmet elektrisk kabel, der bruges til at transmittere signaler med reduceret støj og signaltab.Dens centrale leder, dielektriske isolering, metalliske skjold og ydre kappe arbejder sammen for at beskytte signalkvaliteten og opretholde en stabil ydeevne.Denne artikel forklarer strukturen, typerne, arbejdsprincippet, nøgleparametre, dielektriske materialer, fordele, ulemper og almindelige anvendelser af koaksialkabler i tv-, internet-, udsendelses-, sikkerheds- og kommunikationssystemer.

Katalog

Oversigt over koaksialkabel

Et koaksialkabel er en type elektrisk kabel designet til at bære signaler med minimalt tab og interferens.Den har en lagdelt struktur bygget op omkring en central leder, normalt lavet af kobber, som bærer signalet.Omkring denne kerne er et isolerende dielektrisk lag, der holder signalet stabilt og forhindrer energitab.Et ledende skjold, lavet af flettet tråd eller metalfolie, omgiver isoleringen og beskytter signalet mod ekstern elektromagnetisk interferens.Yderjakken dækker alle lag og giver mekanisk beskyttelse.

Denne struktur gør det muligt for signalet at bevæge sig langs en kontrolleret sti og samtidig reducere støj fra det omgivende miljø.På grund af dette er koaksialkabler almindeligvis brugt til at transmittere radiofrekvenssignaler i systemer som fjernsyn, internetforbindelser og kommunikationsudstyr.

Designet af et koaksialkabel er baseret på et koncentrisk arrangement af lag, hver med en klar rolle i signaltransmission.

• Kobberkerne: Fungerer som hovedvejen, hvor elektriske signaler bevæger sig.
• Dielektrisk isolering: Adskiller kernen fra de ydre lag og bevarer signalstabiliteten.
• Conductive Shield: Blokerer ekstern interferens og forhindrer signallækage.
• Yderjakke: Beskytter kablet mod fysisk skade og miljøpåvirkning.

Denne lagdelte konstruktion hjælper med at opretholde signalkvaliteten, især når der transmitteres højfrekvente signaler.Den tætte justering af disse lag understøtter også ensartet elektrisk ydeevne.

Koaksialkabler er designet til at transportere signaler effektivt ved at reducere interferens og opretholde ensartede elektriske egenskaber.Det afskærmende lag forhindrer ekstern støj i at påvirke signalet.Samtidig styrer kablets struktur impedansen, hvilket hjælper med at reducere signalrefleksioner og forbedrer transmissionskvaliteten.

Disse egenskaber gør det muligt for koaksialkabler at understøtte både analoge og digitale signaler med stabil ydeevne over moderate afstande.

Mens koaksialkabler er effektive til mange applikationer, har de nogle begrænsninger.

• Signalstyrken falder over lange afstande på grund af dæmpning.

• Båndbredden er lavere sammenlignet med nyere transmissionsteknologier.

Disse faktorer kan påvirke ydeevnen i systemer, der kræver meget høje datahastigheder eller langdistancetransmission.

Koaksialkabler forbliver meget brugt på grund af deres enkle struktur, holdbarhed og pålidelige ydeevne.De findes almindeligvis i systemer, hvor der kræves stabil signaltransmission uden kompleks installation.Deres evne til at modstå interferens gør dem velegnede til miljøer med elektrisk støj.

Et koaksialkabel er et struktureret transmissionsmedium bygget til at bære signaler med reduceret interferens.Dens centrale leder, isoleringslag, afskærmning og beskyttende kappe arbejder sammen for at bevare signalintegriteten.Dette design gør det til en pålidelig og udbredt mulighed for mange kommunikations- og signaltransmissionssystemer.

Typer af koaksialkabel

Koaksialkabler repræsenterer et alsidigt valg til forskellige kommunikationssystemer.Disse kabler er primært klassificeret i basebånd koaksialkabler og bredbånd koaksialkabler, hver skræddersyet til forskellige funktioner og driftsindstillinger.Deres egenskaber, konstruktion og applikationer afslører unikke styrker, der passer til forskellige kommunikationskrav.

Baseband koaksialkabel

Basisbåndskoaksialkabler letter digital signaltransmission og opnår funktionalitet gennem et kobbernetafskærmningslag og en impedansværdi på 50Ω.Almindelige varianter omfatter RG-8, kendt som "tykt kabel", og RG-58, der omtales som "tyndt kabel", som hver demonstrerer fordele og begrænsninger.

Karakteristika og anvendelsestilfælde af tykt kabel (RG-8):

• Overførselsområde: RG-8-kabler giver pålidelig ydeevne i mellemstore netværk, hvilket sikrer stabilitet over længere afstande sammenlignet med tyndere modparter.

• Holdbarhed i kritiske miljøer: Deres robuste design minimerer nedetid eller afbrydelser i industrielle opsætninger eller ældre netværksbackbone-systemer, især hvor stabilitet har væsentlig værdi.

• Installationsudfordringer: Den fysiske bulk og kompleksitet af tykke kabler udgør bemærkelsesværdige forhindringer under opsætning, hvilket kræver specialiserede transceivere eller tilbehør.Disse tilføjede komponenter øger ofte installationsomkostningerne og kræver teknisk ekspertise.

Mens RG-8's pålidelighed skaber muligheder for specialiserede applikationer, kan dens højere krav til installationsevner og ressourcer begrænse en bredere anvendelse.

Karakteristika og anvendelsestilfælde af tyndt kabel (RG-58):

• Overkommelig og fleksibel implementering: Tynde kabler tiltrækker små eller midlertidige installationer, såsom feltinstallationer eller mindre kontornetværk, på grund af omkostningseffektivitet og enklere brug.

• Sårbarhed over for beskadigelse: Deres fleksibilitet kommer på bekostning af holdbarhed, da de er tilbøjelige til fysisk slid, når de udsættes for hyppig håndtering, flere tilslutningspunkter eller snit under installationen.

• Virkning af håndteringspraksis: Ukorrekte installationsteknikker kan reducere signalkvaliteten og påvirke netværkets pålidelighed.

For RG-58 kabler vipper balancen mod overkommelig pris og enkelhed, men den skal omhyggeligt håndtere deres begrænsninger, især hvad angår holdbarhed og holdbarhed.

Basisbåndskoaksialkabler repræsenterer en afvejning mellem teknologisk effektivitet og praktiske overvejelser.Valget af enten RG-8- eller RG-58-varianten afhænger af netværksbehov, infrastrukturkompleksitet og omkostningsanalyse.

Bredbånd koaksialkabel

Bredbåndskoaksialkabler er specialiseret i at transmittere analoge signaler og har aluminiumsafskærmning parret med en typisk impedans på 75Ω.Det bredt anerkendte RG-59-kabel er et benchmark for bredbåndsapplikationer.

Bidrag til kabel-tv-systemer

• Kanalhåndteringsevne: RG-59-kabler udmærker sig ved at levere flere kanaler over et enkelt kabel, hvilket forenkler analog signaldistribution til hjem og virksomheder, mens signalkvaliteten bevares.

• Signalstabilitet og båndbreddeeffektivitet: Designet af bredbåndskoaksialkabler sikrer minimal ekstern interferens, konsistente signal-støjforhold og båndbreddeoptimering, som er vigtige for tv-systemer i stor skala.

• Integration med hybridsystemer: RG-59-kabler foretrækkes til brug i både analoge og digitale systemer, hvilket muliggør jævn signaloverførsel og nem udvidelse.

Disse egenskaber gør RG-59 til en hjørnesten i opretholdelsen af ​​funktionelle hjemmeunderholdningssystemer, hvilket bekræfter dens rolle i kabel-tv-infrastruktur.

Applikationer uden for tv

• Analog signaltransmission i nichesystemer: Ud over sin primære tv-rolle tilbyder bredbåndskoaksialkabler nytte i ældre computernetværk og analoge telekommunikationssystemer.

• Koordinerede datastrømme i specialiserede miljøer: Deres effektivitet i håndtering af synkroniserede analoge signaler fremhæver deres relevans for kortdistancekommunikationsbehov i specialiserede opsætninger.

Tilstedeværelsen af ​​bredbåndskoaksialkabler i sammenhænge som ældre netværksarkitekturer betyder et bredere anvendelsesområde, der afviger fra deres konventionelle tv-orienterede brug.

Sammenligning af basebånd og bredbånd koaksialkabler

Basisbånd og bredbåndskoaksialkabler adskiller sig på nøgleområder, såsom afskærmningsmaterialer, impedanskapaciteter og transmissionsstrategier:

• Digital Versus Analog: Basebåndskabler udmærker sig i fokuserede digitale datanetværk, mens bredbåndskabler skiller sig ud ved samtidig levering af flere analoge signaler.

• Anvendelsesspecifikke styrker: Basisbåndskabler udnytter præcision til stabile, enkle netværk;bredbåndskabler trives med alsidighed og komplekse signalinteraktioner.

• Operationel egnethed: Udvælgelsesprocessen involverer evaluering af use-case krav og forståelse af miljømæssige begrænsninger for skræddersyet ydeevne.

De nuancerede skel mellem de to typer understreger behovet for at tilpasse kabelvalg til det operationelle landskab, hvilket sikrer optimerede kommunikationsresultater.

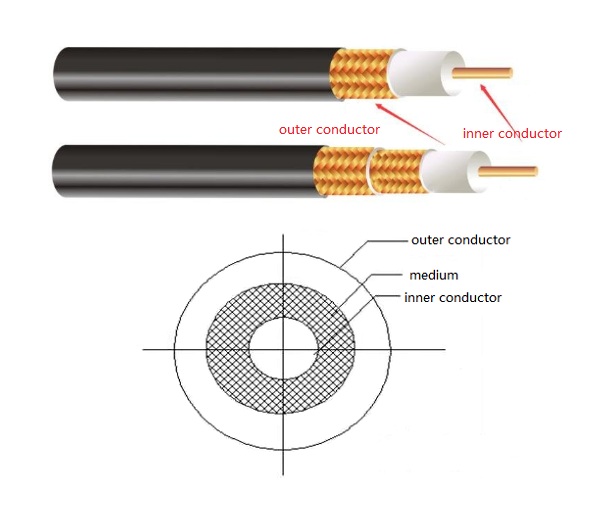

Koaksialkabels opbygning

Koaksialkabler udviser en præcis, lagdelt struktur bestående af to koncentriske ledere: en indre leder, der har til opgave at transmittere signaler, og en ydre leder, der fungerer som en skærm og returvej.Dette arrangement er medvirkende til at begrænse signaler inden i den ydre leder, hvilket fremmer en yderst effektiv afskærmningsmekanisme.Designet er kendt for dets evne til at reducere signalforringelse og samtidig sikre modstandskraft mod eksterne elektriske forstyrrelser.Den symmetriske cirkulære arkitektur spiller en afgørende rolle i at bevare ensartet signalkvalitet på tværs af forskellige driftsindstillinger, uanset miljøinterferens.

Isolerende materialer, der bruges i koaksialkabler, tjener et dobbelt formål: at sikre stabil signaltransmission og forbedre kabelholdbarheden under forskellige forhold.

Fremtrædende isoleringsmaterialer omfatter:

• Teflon, værdsat for sin bemærkelsesværdige termiske stabilitet og modstandsdygtighed over for kemisk slid, især i miljøer udsat for temperaturskift eller udsættelse for ætsende elementer.

• Polyvinylchlorid (PVC), anerkendt for dets omkostningseffektivitet og fleksibilitet, henvender sig til applikationer, hvor overkommelighed og fysisk robusthed er primære overvejelser.

Kontinuerlige fremskridt inden for materialevidenskab stræber efter at forfine disse isolatorer, forbedre umærkelige facetter af deres elektriske egenskaber, samtidig med at deres funktionalitet udvides til at imødekomme nye krav i moderne industrier.

Koaksialkablets lagdelte arkitektur og dets anvendelse af isolerende materialer løser tilsammen udfordringer forbundet med pålidelig signaltransmission og reduktion af forvrængninger.

Dette har gavnet forskellige teknologidomæner:

• Telekommunikation: Forbedrer tale- og datatransmissionsintegritet på trods af lange afstande.

• Broadcasting: Sikrer lyd- og videosignaler af høj kvalitet, hvilket effektivt minimerer interferens.

• Sikkerhedssystemer: Understøtter pålidelig CCTV- og overvågningssystemdrift, hvilket sikrer, at kritiske data overføres sikkert.

• Boligbrug: Leverer stabile tv- og internetforbindelser, selv når de er omgivet af elektronik, der kan generere elektromagnetiske forstyrrelser.

• Specialiserede miljøer: Anvendes i vid udstrækning i militær kommunikation og satellitsystemer for at garantere beskyttelse mod signalforringelse i høj-efterspørgsel operationel kapacitet.

Disse applikationer afspejler koaksialkablers tilpasningsevne til forskellige krav, balancerer holdbarhed, overkommelighed og signalklarhed på tværs af sektorer.

Koaksialkablet fremviser bemærkelsesværdige egenskaber til at bevare høj signalfidelitet gennem sin mangesidede konstruktion.Den ydre leder skærmer ikke kun mod fysisk slid, men afbøder aktivt konflikter fra elektromagnetisk støj, der stammer fra nærliggende enheder eller systemer.Indespærringen af ​​signaler inden for kabelafskærmningen muliggør klarhed og eliminerer mulige forvrængninger.

Konnektorer designet til koaksiale systemer understøtter stabilt og kontinuerligt signalflow, mens afskærmningen opretholdes.Kontrol af elektromagnetisk interferens og mekanisk stabilitet kræver omhyggeligt design for at forbedre systemets ydeevne og opfylde effektivitetskravene.

Hurtige fremskridt inden for teknologi påvirker udviklingen og tilpasningen af ​​koaksialkabeldesign.Fremskridt omfatter innovative foranstaltninger til at styrke båndbreddekapaciteter, tilpasning til hybridkonfigurationer og øget modstand mod interferens.Nøgleudviklinger omfatter:

• Hybridsystemer: Integration af koaksialkabler med fiberoptisk teknologi for at samle styrkerne ved begge systemer til forbedret højhastighedsdatatransmission.

• Avanceret materialeteknik: Undersøgelse af banebrydende løsninger såsom fasematchede designs og skræddersyede isolerende formuleringer for at imødekomme de indviklede behov i moderne kommunikationsrammer.

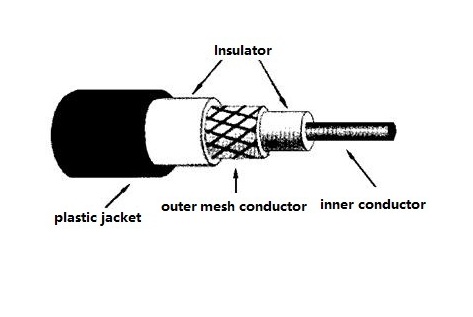

Koaksialkabels funktionelle mekanisme

At forstå de funktionelle principper bag koaksialkabler afslører et spektrum af konstruerede funktioner, der er rettet mod effektiv signaltransmission og holdbarhed.Disse kabler er afhængige af en raffineret, flerlagsarkitektur designet til at bibeholde signaltroskab og samtidig modstå ekstern interferens.Centralt i dette design er en kobberleder, indkapslet i et isolerende plastlag, der yderligere er omsluttet af en afskærmningsstruktur lavet af folie eller et flettet net.Hele samlingen er beskyttet af en ydre kappe.Denne struktur letter transmissionen af ​​signaler gennem en præcist styret AC-sløjfe, hvilket effektivt mindsker energitab fra højfrekvent signalstråling.

Designet af koaksialkabler er omhyggeligt konfigureret til at opretholde signalets klarhed under transmission.Forstyrrelser i justeringen mellem den centrale leder og afskærmningen, forårsaget af faktorer som bøjning, vridning eller eksternt tryk, kan introducere signalrefleksioner, hvilket fører til forringelse af datakvaliteten eller endda tab.For at imødegå dette adskiller et ensartet isoleringslag lederen fra afskærmningen.Dette lag bevarer ikke kun den indre strukturelle justering, men beskytter også mod mekaniske forstyrrelser, selvom det en smule kompromitterer kablets fleksibilitet.

I kommunikationssystemer, hvor prioriteten ligger i pålidelig dataoverførsel frem for tilpasningsevne, viser denne afvejning sig fordelagtig.For eksempel skal koaksialkabler i tætkablede datacentre minimere risikoen for, at transmissioner bliver forstyrret, selvom det betyder, at man giver afkald på en vis grad af fysisk bøjelighed.

Afskærmning har udviklet sig for at forbedre ydeevnen og holdbarheden af ​​koaksialkabler.Tidligere designs, som brugte grundlæggende rørformet afskærmning, var tilbøjelige til interferens og materialenedbrydning over tid.Moderne afskærmningsmetoder inkorporerer imidlertid kompleks dobbelt-lags fletning eller en kombination af ledende mesh og folie.Disse innovationer styrker ikke kun modstanden mod elektromagnetisk interferens, men forbedrer også slidstyrken, hvilket sikrer ensartet ydeevne under krævende forhold.

Nye teknologier som bredbåndssystemer eksemplificerer dette fremskridt.Her reducerer avanceret afskærmning signaltab og understøtter højfrekvent datatransmission over lange afstande.Denne forbedring understreger, hvordan raffinementer i kabelafskærmning direkte oversættes til forbedrede oplevelser i applikationer, hvor uafbrudt forbindelse er vigtig.

Den flerlagsarkitektur af koaksialkabler bliver særligt meningsfuld, når den anvendes i sammenhænge, ​​der kræver pålidelig og præcis transmission.Overvågningssystemer anvender disse kabler i vid udstrækning til stabil video-feed og sikker datastrøm, især under svingende temperaturer eller miljøer udsat for mekanisk belastning.

Inden for industriel automation sikrer deres lave signalforstyrrelser en problemfri drift af sammenkoblede systemer, mens koaksialkablers holdbarhed i luft- og rumfart muliggør nøjagtig transmission af missionskritiske data selv under ekstreme miljøforhold.Deres effektivitet i disse scenarier viser, hvordan praktisk design kan opfylde strenge krav til ydeevne.

Det funktionelle design af koaksialkabler indkapsler et tilbagevendende ingeniørprincip: en balance mellem strukturel stabilitet og tilpasningsevne.Mens det isolerende lag øger signalpålideligheden, udligner det en vis fleksibilitet, et beregnet kompromis, der genlyder mange tekniske beslutninger.Faktisk har fremskridt inden for afskærmning på mikroniveau afsløret, hvordan koncentrerede innovationer kan give håndgribelige, vidtrækkende fordele.

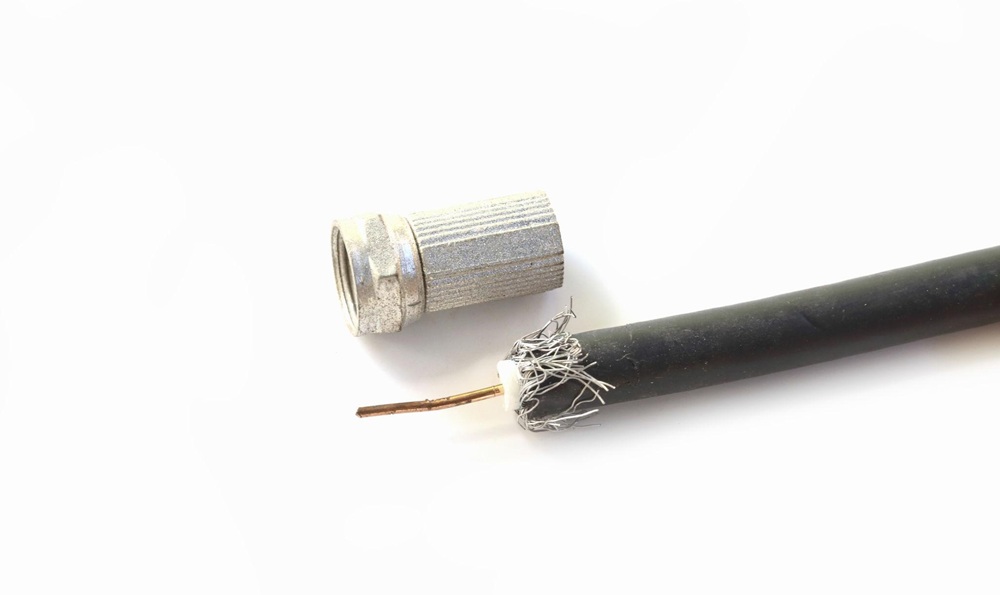

Fordele og ulemper ved koaksialkabel

Fordele ved koaksialkabel

Koaksialkabler udmærker sig ved at levere stabil kommunikation over længere afstande med minimalt tab af signalkvalitet.Deres lagdelte design, med en central leder omgivet af isolerende og afskærmende materialer, tjener til at reducere elektromagnetisk interferens, hvilket resulterer i pålidelig datatransmission.Disse kvaliteter gør dem velegnede til ensartede applikationer såsom bredbåndsnetværk, udsendelsestjenester som tv-signaldistribution og robuste virksomhedskommunikationsopsætninger.

De tjener også højfrekvente signalkrav effektivt på grund af deres afskærmning og holdbarhed.Disse egenskaber viser sig at være kritiske, når de implementeres i miljøer, der kræver fejlfri signalretention, såsom datacentre eller telekommunikationsinfrastruktur.Mange driftsnetværk drager fordel af korrekt ledelsespraksis, som forstærker deres langsigtede funktionalitet i komplekse operationelle scenarier, der oplever rutinemæssige eller intensive dataudvekslinger.

Desuden integreres koaksialkabler problemfrit i eksisterende rammer, hvilket giver en ukompliceret mulighed for systemer, der leder efter pålidelige opgraderinger.Når nyere kabelmuligheder er dyre eller upraktiske, giver koaksialkabler en afbalanceret løsning med pålidelig brug og fleksibilitet i ældre eller blandede netværkssystemer.

Ulemper ved koaksialkabel

Det fysiske design af koaksialkabler introducerer håndgribelige barrierer, især på grund af deres omfangsrige struktur.Denne uhåndterlighed giver udfordringer under installation i trange eller trange rum, hvilket fører til logistiske besvær og forhøjede opsætningsudgifter til scenarier, der kræver indviklede routing-designs eller kompakte layouts.

Derudover kan forkert håndtering eller langvarig udsættelse for stress kompromittere ydeevnen.Feltobservationer fremhæver sårbarheder såsom følsomhed over for bøjning, sammenfiltring eller eksternt tryk, hvilket i sidste ende øger risikoen for nedbrydning eller driftssvigt.For stærkt trafikerede zoner eller industrielle opsætninger er der ofte behov for supplerende beskyttelsesforanstaltninger eller øgede vedligeholdelsesplaner, hvilket øger de samlede implementeringsomkostninger.

Fra et økonomisk perspektiv kræver koaksialkabler ofte højere priser sammenlignet med alternativer som parsnoede kabler.Mens snoede par udviser lavere datakapacitetskapaciteter, forbliver de praktiske til omkostningseffektive og hverdagsbrug.Boligopsætninger, grundlæggende LAN-konfigurationer og installationer centreret om minimale budgetovervejelser favoriserer ofte disse mere økonomiske muligheder i stedet, idet de prioriterer overkommelighed og nem administration frem for premium båndbreddeydelse.

Strategiske tilgange er vigtige, når man bruger koaksialkabler i projekter.Grundig planlægning omfatter test af interferensmodstand, korrekt afskærmning og regelmæssig vedligeholdelse.Disse trin opretholder stabil drift og reducerer risikoen for ydeevneproblemer i miljøer med fysisk eller elektromagnetisk interferens.

Med hensyn til teknologiske tendenser fortsætter fremskridt inden for fiberoptiske systemer med at udfordre dominansen af ​​koaksiale løsninger.Fiberoptik tilbyder uovertruffen datakapacitet og skalerbarhed;koaksialkabler fortsætter dog som en effektiv mulighed for scenarier med moderate krav til dataflow eller enklere systemdesign.Deres sameksistens afspejler den pragmatiske tilpasning af forskellige teknologier for at maksimere operationelle fordele uden at indføre overdreven økonomisk eller teknisk belastning.

Koaksialkabel vs. almindeligt kabel

Materiale sammensætning

Koaksialkabler er fremstillet med en robust central kobberleder, indkapslet i flere isolerende lag.Disse omfatter en dielektrisk kerne og metallisk afskærmning, som tilsammen arbejder for at mindske elektromagnetisk interferens og samtidig forbedre kvaliteten af ​​transmitterede signaler.I modsætning hertil omfatter almindelige kabler typisk grupperede eller individuelle ledninger, ofte ved hjælp af kobber eller aluminium, anbragt i en beskyttende ydre kappe, men mangler koncentrisk afskærmning.

Den distinkte lagdelte arkitektur af koaksialkabler giver mulighed for effektiv signallevering over længere afstande med minimal forringelse.Denne evne bliver fordelagtig i applikationer, der kræver høj signalfidelitet.Almindelige kabler, med deres mere strømlinede konstruktion, er velegnede til omkostningsbevidste projekter og tilbyder fleksibilitet inden for en bred vifte af anvendelser, spændende enkel hjemmeledning til komplekse industrielle strømsystemer.Deres nytte prioriterer funktionel tilpasningsevne frem for avanceret signalbevarelse.

I applikationer giver koaksialkabler et klart og uafbrudt signal, forstærket af deres afskærmede struktur.Denne funktion er især værdsat i højfrekvente datamiljøer.Almindelige kabler udmærker sig dog, hvor praktiske og overkommelige priser er prioriteret, og de viser sig at være alsidige til at understøtte forskellige elektriske behov.

Klassifikationstyper

Koaksialkabler er generelt opdelt i to hovedkategorier:

• Baseband-kabler, som er optimeret til digital datatransmission og ofte benyttes i Ethernet-netværk.
• Bredbåndskabler, der er i stand til at levere flere samtidige signaler eller kanaler, hvilket gør dem ideelle til applikationer som kabel-tv og internettjenester.

Almindelige kabler kategoriseres forskelligt, typisk baseret på deres kompatibilitet med elektriske systemer:

• DC-kabler betjener udstyr, der kører på jævnstrøm.
• AC-kabler er skræddersyet til scenarier med vekselstrøm.
• Der findes yderligere specialiserede typer, såsom kabler af marinekvalitet designet til oceaniske forhold eller dykpumpekabler beregnet til vand-nedsænkede systemer.

Et historisk perspektiv afslører, at koaksialkabler dukkede op for at løse signalinterferensbegrænsningerne i tidlige elektriske systemer.Omvendt udviklede klassifikationerne af almindelige kabler sig som svar på forskellige og specialiserede krav, hvilket sikrer holdbarhed og fleksibilitet til opgaver, der spænder fra boliginstallationer til tung industridrift.

Kabelvarianter

Standard koaksialkabler findes i former, der er skræddersyet til forskellige behov, såsom:

• RG-58, en tyndere mulighed, der er velegnet til mindre intensiv brug, såsom netværksforbindelser til køretøjer.
• RG-11, et kabel i industriel kvalitet, der er udviklet til signaltransmission over lange afstande med overlegen effektivitet.

På samme måde viser almindelige kabler en bemærkelsesværdig række af alsidighed, herunder:

• Brandhæmmende kabler til sikkerhedskritiske applikationer.
• Nukleare kabler designet til at fungere i miljøer med høj stråling.
• Kommunikationsledninger, der er specifikke for signalbaserede systemer.
• Fleksible brandsikre kabler, som er uundværlige til nødkredsløb.

I praktiske sammenhænge afspejler valget mellem kabeltyper brugsprioriteter og miljømæssige faktorer.For eksempel:

• RG-11 koaksialkabler er en fast bestanddel i broadcast og professionelle datatransmissionssystemer, hvor reduktion af signaltab over store afstande er grundlæggende.
• Flammehæmmende almindelige kabler finder udstrakt anvendelse i byggeri af erhvervsbygninger, hvor begrænsning af brandfare er et centralt problem.
Indsigt fra praktisk anvendelse

Indsigt fra praktisk anvendelse

Koaksialkabels ydeevne afhænger af præcision under installationen, streng overholdelse af specificerede kabelbøjningsradier er ofte påkrævet for at forhindre signalforringelse.Almindelige kabler er på den anden side afhængige af isoleringsmaterialer af høj kvalitet for at opretholde elektrisk og mekanisk stabilitet, hvilket imødekommer både krav til sikkerhed og lang levetid.

Beslutningsprocessen bag kabelvalg strækker sig ud over tekniske specifikationer og inkorporerer faktorer som budgethensyn og miljømæssige begrænsninger.Balancering af disse elementer sikrer, at den valgte kabeltype lever op til både umiddelbare og langsigtede driftsforventninger.

Ved at dykke ned i de indviklede karakteristika, klassifikationer og specialiserede iterationer af koaksiale og almindelige kabler, kan man bedre værdsætte deres konstruerede styrker og målapplikationer.At udforske udviklingsforløbet for sådanne teknologier afspejler det indviklede samspil mellem menneskelig opfindsomhed og problemløsning.Hvert kabeldesign lægger vægt på en kalkuleret reaktion på specifikke udfordringer og tilbyder unikke løsninger til at opnå tilslutning og funktionalitet.

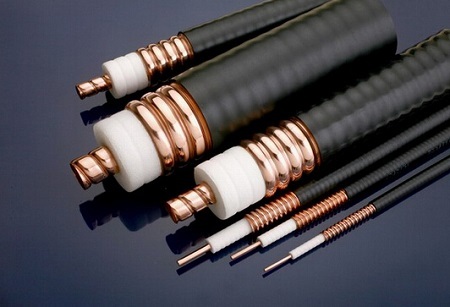

Nøgleparameterindeks for koaksialkabel

Elektriske egenskaber

• Impedans: Den nominelle impedans for koaksialkabler holdes på 50±2Ω for at optimere signaltransmission og begrænse refleksion.Impedansvariationer inden for kabellængder på under 2 meter styres til en sinusformet ±3Ω for at begrænse signalforvrængning.Langsigtede industrielle observationer har afsløret, at ikke adressering af selv mindre uoverensstemmelser i impedans kan mindske transmissionseffektiviteten, især når den integreres med avancerede systemarkitekturer.Vær opmærksom på impedanskalibrering, da den understøtter stabil og pålidelig kommunikation.

• Dæmpning: Signaldæmpning når 8,5dB over 500 meter ved 10MHz, hvilket viser dens afhængighed af frekvens.Lavere frekvenser kan opnå reducerede dæmpningsværdier, hvilket peger på det grundlæggende frekvens-tabsforhold, der er indlejret i koaksialkabeldesign.Transmission af højfrekvente signaler over længere afstande kræver omhyggelig optimering for at sikre dataintegriteten.For båndbredde-intensive applikationer såsom bredbåndsinternet bliver opnåelse af lav dæmpning på tværs af høje frekvenser et fokus på ingeniørmæssig opfindsomhed.

• Udbredelseshastighed: Den minimale udbredelseshastighed for koaksialkabler er standardiseret til 0,77C (hvor C angiver lysets hastighed i et vakuum), en faktor, der er tæt knyttet til kabelforsinkelse.Udbredelseshastigheden skal matche kravene til båndbredde og impedans for korrekt synkronisering.Nøjagtig timing er vigtig i applikationer, så kabeldesign skal understøtte præcis og stabil ydeevne.

• DC-modstand: Maksimal DC-modstand holdes på 10 milliohm/m ved 20°C, inkorporerer tab fra både leder og skærm.Ud over teoretiske benchmarks tjener denne modstandsmetrik praktiske funktioner til at kontrollere varmeopbygning og sikre den konstante strøm af elektrisk strøm over længere afstande.Indsigt fra temperaturkritiske miljøer tyder på, at velreguleret jævnstrømsmodstand forlænger driftslevetiden for koaksialkabler, især under scenarier, hvor termisk stress kan påvirke pålideligheden.

Fysiske specifikationer

Koaksialkabelkonstruktionen er jordet i præcision og materialesynergi, hvilket sikrer robust funktionalitet på tværs af forskellige sammenhænge:

• Central leder: Den centrale kobberleder måler 2,17 mm±0,013 mm i diameter, hvilket understreger vigtigheden af ​​præcisionsfremstilling.Vedligeholdelse af ensartethed i denne dimension afbøder ujævn strømfordeling og bevarer signaltroskaben.Til applikationer, der prioriterer kabelmanøvredygtighed uden at underminere ledningsevnen, erstatter strengede kobberledere ofte solide varianter.Optimale ledertyper vælges i designfasen for at matche installationsbehov og transmissionskrav.

• Isoleringsmateriale: Indkapsling af lederen er et dielektrisk lag, der giver den nødvendige isolering for stabil signaltransmission, samtidig med at den afskærmes mod eksterne forstyrrelser.Ved meget følsomme operationer er alternative isoleringsmaterialer som polyethylenskum dukket op som effektive valg til at reducere tab og forbedre den elektromagnetiske ydeevne.Samspillet mellem dielektriske egenskaber og signaldæmpning modelleres ofte under produktforfiningscyklusser.

• Afskærmningslag: Et afskærmende meshlag giver robust beskyttelse mod elektromagnetisk interferens (EMI).Innovationer inden for materialer, såsom hybride metalliserede skærme, har udvidet koaksialkablers modstandskraft, hvilket gør dem i stand til at fungere effektivt i EMI-tunge miljøer som rumfartskommunikationssystemer eller automatiserede maskinopsætninger.Forskning fortsætter med at udforske yderligere gennembrud inden for afskærmningsdesign for at tilpasse sig skiftende industrielle krav.

• Udvendig isolering: Udvendige isoleringslag, typisk lavet af PVC eller polymer, ankerholdbarhed og skærmkabler mod miljøpåvirkninger og fysisk belastning over tid.En fleksibel bøjningsradius på 254 mm (10 tommer) sikrer, at kabler bevarer deres integritet, selv når de manøvreres gennem trange og indviklede rum under installationer.Feltinstallatører rådes til at overvåge bøjningsradier nøje, da afvigelser fra specificerede værdier kan kompromittere afskærmningskontinuiteten, en forglemmelse med potentielt betydelige ydeevnekonsekvenser i praktiske opsætninger.

Dielektriske materialers rolle i koaksialkabelydelse

Dielektriske materialers indflydelse på signaladfærd

Dielektriske materialer er vigtige for funktionaliteten af koaksialkabler, hvilket påvirker faktorer som signalforsinkelse, udbredelseshastighed og overordnet ydeevne.Disse materialer fungerer primært som elektriske isolatorer, der opretholder adskillelse mellem den indre leder og den ydre afskærmning, samtidig med at energiflowet optimeres.

• Højtydende dielektriske stoffer som solid polyethylen (PE), opskummet polystyren (FS) og polytetrafluorethylen (almindeligvis kendt som Teflon) er almindeligvis valgt for deres evne til at kombinere pålidelig signaltransmission med mekanisk modstandsdygtighed.
• Disse materialer hjælper med at bestemme hastighedsfaktoren for et kabel, som regulerer hastigheden, hvormed signaler bevæger sig i forhold til lysets hastighed.
• Omkostnings- og produktionsovervejelser anvendes også i den praktiske anvendelse af disse materialer, og balancerer funktionel effektivitet med økonomisk praktisk.

For eksempel:

• Solid polyethylen (PE) sikrer stabile elektriske egenskaber og minimerer signaltab, hvilket gør det til et pålideligt valg til mange standard koaksiale konfigurationer.
• Opskummet polystyren (FS), med luftlommer, der reducerer dielektricitetskonstanten, muliggør accelereret signaltransmission, hvilket gør den ideel til højhastighedsdataapplikationer.
• Teflon skiller sig ud for sin enestående termiske modstand, hvilket gør det muligt for det at modstå ekstreme temperaturer, samtidig med at det reducerer signalforvrængning, hvilket gør det uvurderligt for specialiserede miljøer.

Termiske og mekaniske faktorer i valg af dielektriske materialer

Ud over elektrisk ydeevne har dielektriske materialer vidtrækkende effekter på et koaksialkabels termiske udholdenhed og strukturelle stabilitet.

• Fluoreret ethylenpropylen (FEP) er anerkendt for sine avancerede varmebestandighedsegenskaber, hvilket gør det muligt for det at fungere pålideligt under høje temperaturforhold, såsom industrielle faciliteter eller rumfartsmiljøer.
• Den kemiske inerthed af FEP reducerer også sårbarheden over for miljømæssig slitage, hvilket forlænger et kabels driftslevetid.

Valget af dielektrisk materiale kræver nøje overvejelse af kablets driftstemperaturområde.For eksempel:

• Kabler, der anvendes i miljøer med variable temperaturer, såsom motorrum eller kraftværker, indeholder ofte FEP- eller Teflon-dielektrik.Disse materialer modstår termisk stress effektivt og bevarer signalkvaliteten under udfordrende forhold.
• Omvendt kan valg af materialer med lavere termisk modstandsdygtighed i sådanne scenarier føre til brugervenlighedsproblemer, signalforringelse eller hyppige udskiftninger, hvilket er til besvær for organisationer, der fokuserer på at opretholde driftskontinuitet og reduceret nedetid.

Udvalg af kappematerialer for sikkerhed og holdbarhed

Selvom dielektriske materialer er vigtige for elektrisk ydeevne, spiller kappematerialerne i koaksialkabler en grundlæggende rolle i at sikre mekanisk integritet og miljøsikkerhed.

• Termoplastisk gummi (TPR), Communications Riser-rated (CMR) og Communications Plenum-rated (CMP) sheaths er almindeligt anvendt i sammenhænge, ​​der kræver specifikke sikkerheds- og ydeevnestandarder.
• CMP-klassificerede hylstre foretrækkes i bygninger med skjulte ledninger eller lukkede rum på grund af deres egenskaber med lav røgemission og reduceret toksicitet under brande.
• TPR-hylstre er værdsat for deres fleksibilitet og modstandsdygtighed over for slid, hvilket gør dem velegnede til brug i mobile eller højspændingsapplikationer, hvor mekanisk stød eller slid er fremherskende.

Ved at afstemme valg af kappemateriale med applikationskravene kan kabeldesign imødekomme problemer som flammemodstand, miljømæssig holdbarhed og langsigtet pålidelighed.

Skub signalkvalitet gennem dielektriske innovationer

Udviklingen af avancerede dielektriske teknologier har introduceret banebrydende muligheder for at forbedre signalkvaliteten, reducere signaltab og øge ydeevnen ved ultrahøje frekvenser, nøglebehov for moderne kommunikationssystemer.

• Innovationer omfatter brugen af ​​dielektrisk skum fremstillet af nanoteknologi, som reducerer materialetætheden og samtidig forbedrer signaldæmpningen.
• Hybride materialer, der blander Teflon med andre polymerer, er i stigende grad udbredt.De giver mulighed for tilpasning af dielektriske konstanter uden at gå på kompromis med strukturel styrke eller varig holdbarhed.

I praktiske applikationer har vedtagelsen af disse teknologier åbnet nye muligheder:

• Broadcasting-institutioner, der opererer ved høje frekvenser, bruger avanceret komposit-dielektrik til at forhindre signalafbrydelser, hvilket øger signalkonsistensen over store transmissionsafstande.
• På samme måde er højeffektive datacentre begyndt at inkorporere nanostruktureret dielektrik til pålidelig ydeevne under krævende arbejdsbelastninger, hvilket sikrer uafbrudt dataflow i tidsfølsomme operationer.

Disse innovationer afspejler både fremskridt og et svar på den komplekse indbyrdes afhængighed af ydeevnekrav, der viser den løbende forfining af koaksialkabelmaterialer til næste generations kommunikationsbehov.

Konklusion

Koaksialkabel forbliver et pålideligt valg til stabil signaltransmission i mange kommunikationssystemer.Dets lagdelte design hjælper med at kontrollere impedans, reducere interferens og beskytte signaler mod ekstern støj.Selvom det kan være omfangsrigt og mindre egnet til meget højhastigheds-langdistancenetværk sammenlignet med fiberoptik, tilbyder det stadig holdbarhed, enkel installation og pålidelig ydeevne til applikationer med moderate afstande.Valget af det rigtige koaksialkabel afhænger af signaltype, impedans, afskærmning, dæmpning, dielektrisk materiale og installationsmiljø.

Ofte stillede spørgsmål [FAQ]

1. Hvad er de primære anvendelser af koaksialkabel?

Koaksialkabel bruges til at transmittere signaler i systemer, der har brug for stabil og klar kommunikation.Det bruges almindeligvis til kabel-tv, internetforbindelser, telefonlinjer og udsendelsessystemer.Tjenesteudbydere bruger det til at levere internet- og tv-signaler til hjem og virksomheder.Dens lagdelte struktur hjælper med at beskytte signalet mod interferens, hvilket gør det muligt for data, video og stemme at rejse med minimalt tab, selv over lange afstande.

2. Findes der forskellige typer koaksialkabler, og hvordan adskiller de sig?

Ja, koaksialkabler findes i forskellige typer baseret på deres brug.De mest almindelige er 75 ohm kabler til video- og tv-signaler og 50 ohm kabler til data- og kommunikationssystemer.En anden almindelig type er RG6, som er designet til højfrekvente signaler og bedre isolering.Disse kabler adskiller sig i impedans, afskærmning og ydeevne, hvilket påvirker hvor godt de håndterer signalkvalitet, afstand og interferens.

3. Er koaksialkabel identisk med tv-kabel?

Koaksialkabel er ikke begrænset til tv-brug, men tv-kabel er en type koaksialkabel.Det er meget brugt til tv, men det understøtter også internetforbindelser og andre kommunikationssystemer.Den samme kabelstruktur kan bære forskellige typer signaler afhængigt af hvordan det bruges, hvilket gør det mere alsidigt end blot et tv-kabel.

4. Hvilket koaksialkabel anses for ideelt til digitalt tv?

RG6 koaksialkabel bruges almindeligvis til digitalt tv.Den har 75 ohm impedans, som matcher videosignalkravene, og den inkluderer stærk afskærmning for at reducere interferens.Den understøtter også højere frekvenser, hvilket hjælper med at levere klar og stabil high-definition video, selv over længere kabelføringer.

5. Hvordan forbedrer koaksialkabel internetforbindelsen?

Koaksialkabel forbedrer internetforbindelsen ved at beskytte signaler mod støj og interferens.Dens afskærmning forhindrer eksterne elektriske signaler i at påvirke de data, der transmitteres.Dette hjælper med at opretholde en stabil forbindelse, reducerer datatab og understøtter ensartede internethastigheder, især i miljøer, hvor interferens er almindelig.
