Forståelse af BGA-emballage i moderne elektronik

BGA (Ball Grid Array) emballage blev udviklet for at imødekomme de voksende krav til høj-densitets integrerede kredsløb, da transistorantal, effekt niveauer og I/O krav fortsatte med at stige. Ved at erstatte perimetertilkoblinger med et gitter af loddebolde under pakken forbedrer BGA den elektriske ydeevne, strømlevering, termisk overførsel og forbindelsestæthed i kompakte design. Denne artikel forklarer strukturen, samleprocessen, elektrisk adfærd, termiske egenskaber, fremstillingsudfordringer og pålidelighedsovervejelser, der gør BGA-pakker bredt anvendt i moderne elektriske systemer.

Katalog

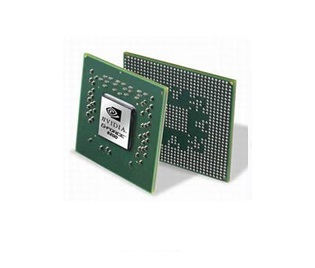

Udforskning af BGA-pakke

Da integrerede kredsløb bevægede sig fra LSI til VLSI og derefter ULSI, stoppede emballage med at opføre sig som en passiv chipholder og begyndte at vise sig i laboratorieresultater som en reel præstationsbegrænsning. Højere transistor tæthed introducerede flere designudfordringer på samme tid. Disse effekter bliver ofte mest mærkbare under opstartstest, når praktiske driftmargener bliver mindre end forventet fra beregninger.

En Ball Grid Array (BGA) reagerer på disse pres ved at placere elektriske forbindelser på underside af pakken i en todimensionel matrix af loddebolde, i stedet for at stole på perimetertilkoblinger. Det valg af arkitektur omformer stille hvordan signaler rejser, hvordan strøm leveres, og hvordan varme forlader die'et på vej ind i PCB.

Transistor skalering skubber almindeligvis disse krav samtidigt:

• Mere I/O antal pr. enhed

• Højere øjeblikkelig skifte strøm

• Højere lokaliseret varmeflux

Kerne-struktur og hvordan den fungerer

En typisk BGA inkluderer en silicium die fastgjort til et underlag (ofte et organisk laminat). Inden i det underlag, omfordeler routinglag die-tilslutningerne udad, så de kan lande på loddebolle-arrayet på den nederste overflade. Boldfeltet bliver effektivt pakkens eksterne grænseflade til PCB.

Under samleprocessen justeres BGA til matchende PCB-pads, og reflow-lodning danner forbindelserne. Da terminationerne er på bunden, tolererer tilgangen normalt små placeringsforskydninger bedre end fine pitch ledede pakker, noget der kan føles som en lettelse på en højvolumen linje, hvor perfekt justering er en ambition, ikke en konstant.

De skjulte loddeforbindelser i BGA-pakker øger også vigtigheden af proceskontrol. Efter lodning kan forbindelserne ikke inspiceres direkte, så fremstillingen afhænger i høj grad af stabile reflow-profiler, korrekt bordfladhed og præcist pad-design med lidt tolerance for senere justering.

Procesfaktorer, der ofte får ekstra opmærksomhed med BGA'er:

• Reflow temperaturprofil kontrol

• PCB-planaritet og vridningsgrænser

• Pad-geometri og loddemaske-definition

Hvorfor boldgitteret ofte forbedrer elektrisk ydeevne

Den elektriske fordel kommer normalt fra ligefrem geometri: at erstatte lange, cantilevered kanttilslutninger med korte, mere lodrette forbindelser reducerer interconnect længde og løkkeområde. I målinger viser denne reduktion sig ofte som lavere parasitisk induktans og modstand, hvilket kan oversættes til renere kanter og mindre følsomhed overfor samtidig skifteadfærd.

I dag-til-dag designgennemgange har BGA'er tendens til at “tjene deres keep” i scenarier, hvor interconnect parasitics ikke længere er en afrundingsfejl.

Områder hvor kortere interconnects har betydning:

• Højhastighedsinterfacer med hurtige kantgrader og refleksionskontrolproblemer

• Strømleveringsveje, hvor di/dt kan drive ground bounce og forsyningsdyp

• Tæt signalundslip, der afhænger af kontrolleret impedans og solide tilbagevendenveje

En tilbagevendende lektion fra højhastighedsprint kan være, at pakken er en del af kanalen, uanset om tidsplanen anerkender det eller ej. Selv når PCB-spor er omhyggeligt impedanstilpasset, kan en ledet pakke bidrage med tilstrækkelig induktans til at reducere øjeåbning eller timingmargin. BGA'er skaber generelt en renere overgang til printkortet, især når strøm- og jordbolde er fordelt på en måde, der forkorter tilbagevendenveje og reducerer samtidige skiftstøj.

Hvorfor BGA'er skalerer I/O-densitet bedre end ledede pakker

Ledede pakker er begrænset af perimeterlængde, så I/O-antallet vokser langsomt, når kroppen bliver større. BGA'er bruger pakkeaftryksarealet, så den tilgængelige I/O kan stige omtrent med området i stedet for perimeteren. Denne forskel bliver især bemærkelsesværdig, når antal ben stiger, og det tilgængelige pladser på printkortet bliver begrænset.

Fordi I/O-skaleringen er mere tilgivende, vælges BGA'er ofte til enheder med høje benantal og stramme rutebudgetter.

Almindelige BGA-adoptører:

• Hukommelsesenheder

• Processorer

• FPGA'er

• ASIC'er

I virkelige PCB-layout kan rutefriheden under pakken også reducere det samlede printkortareal. Færre perifere keep-out områder er nødvendige end med gull-wing ben, og ruten kan fordeles mere jævnt på siderne og lagene. Resultatet er ofte et layout, der føles mindre "indespærret," selvom printkortsopstillingen stadig kræver omhyggelig planlægning.

Termisk adfærd: Varmefjernelse er ofte den stille motivation

BGA'er introduceres ofte som en I/O-løsning, men den termiske adfærd bliver ofte den afgørende faktor, når effekttætheden stiger. Varme kan ledes fra chips gennem substratet og ind i PCB'en gennem en stor mængde loddebolde, hvilket effektivt skaber mange parallelle termiske veje. I praksis kan den parallelisme gøre printkortet til en mere effektiv varmefordeler, end teamerne oprindeligt antager.

Nogle BGA-pakketyper inkluderer funktioner som eksponerede termiske puder, varmefordelere eller låg for at forbedre varmeoverførslen til eksterne kølesystemer. Disse funktioner ændrer ikke den grundlæggende pakkestruktur, men de kan i høj grad forbedre den termiske stabilitet på tværs af forskellige omgivelsestemperaturer.

Almindelige termiske forbedrende BGA-funktioner:

• Eksponerede termiske puder

• Integrerede varmefordelere

• Låg designet til heatsink kontakt

Under praktisk termisk fejlfinding opnås betydelige temperaturfald ofte ved at forbedre PCB-kobberet under BGA'en, planer, termiske vias og spredeareal. Den observation kan være mildt frustrerende, når den opdages sent, men den stemmer overens med, hvad pakken er designet til at gøre: at overføre varme til printkortet mere effektivt end mange tynde, ledede alternativer.

Sammenligning med TSOP i tætte hukommelsesapplikationer

Fodaftryk og kapacitet pr. område

For hukommelse og andre tætte enheder kan en BGA levere højere kapacitet pr. printkortareal, fordi den bruger hele undersiden af pakken til interconnect. Sammenlignet med en TSOP kan den samme funktionelle enhed ofte placeres i et mindre fodaftryk, samtidig med at den også har tendens til at opføre sig bedre ved høj hastighed på grund af kortere interconnects.

Mekanisk håndtering og feltrobusthed

Der er også en dag-til-dag mekanisk forskel, som fremstillingshold hurtigt føler: TSOP-ben er eksponerede og kan bøjes eller beskadiges under håndtering, mens BGA-samlinger sidder beskyttede under pakkens krop. Den beskyttelse reducerer visse håndteringsfejl, men den skifter også risikoen mod proceskontrol og inspektionsnøjagtighed.

Inspektion og rework trade-offs

Fordi BGA-loddesamlinger er skjulte, kan inspektion og rework kræve mere specialiserede metoder. Hold, der træffer dette valg, vejer ofte ikke kun de elektriske og arealmæssige fordele, men også hvor komfortabelt fremstillingsflowet er med ikke-visuel samlingsverifikation og kontrolleret rework.

Metoder, der almindeligvis anvendes til BGA-inspektion/rework:

• Røntgeninspektion

• Endoskopisk inspektion

• Kontrolleret reballing og rework processer

En BGA behandles bedst som en systemniveauhæve snarere end en pakke fodnote. Den kan forbedre signalintegriteten, udvide I/O-skaleringens hovedrum og øge den termiske kobling til PCB'en, men disse gevinster viser sig mere konsistent, når designet tilgås som et sammenhængende sæt beslutninger.

Elementer, der almindeligvis behandles som et enkelt co-designet problem:

• BGA fodaftryk og undsliproute-strategi

• PCB stapling og reference planlægning

• Strukturen for strømdistributionsnetværk (PDN)

• Termisk kobber, via-felter, og heatsinking tilgang

Når det co-design er udført omhyggeligt, bliver BGA-pakning mindre om at jagte pinantal og mere om at bevare ydeevnen intakt, efterhånden som siliciumskapacitet fortsætter med at overhale ældre forbindelsestyper.

Egenskabsprofil for BGA-pakker

BGA (Ball Grid Array) pakker er blevet det foretrukne valg til høj-I/O, højtydende enheder, fordi de gør det muligt at skalere forbindelsestæthed på en kontrolleret, gentagelig måde. Sammenlignet med QFP-stil ledede pakker er BGA-vækst ikke knyttet til uophørlig stramning af benafstand, hvilket omgår mange af de frustrerende kanttilfælde, der opstår, når benafstanden bliver for fin til en konsekvent samling. I praktisk ingeniørbrug er den vigtigste fordel ikke kun et højere pinantal, men også evnen til at øge I/O-forbindelser, mens man opretholder forudsigelig produktionsmulighed, signalintegritet og termisk margin.

I/O Skalbarhed og Samlingsrobusthed

Boldafstand som en produktionsmulighed

BGA boldafstand er ofte større end hvad fine led-pakker kræver, og den afstand har en tendens til at hæve udbyttet og sænke eksponeringen for loddebros. Denne forskel bliver normalt tydelig, når et projekt overgår fra et par prototypekort til volumenoutput: et design, der så "fint" ud i et laboratorieforsøg, kan svinge meget i udbytte, når flere linjer, operatører og materialefraktioner er involveret, mens BGA-samling typisk opfører sig mere konsekvent på tværs af disse normale produktionsvariabler. Formatet i arrayen spreder også forbindelserne over hele pakkearealet fremfor at trække dem sammen i kanten, hvilket letter kanttrængsel og forhindrer, at routing nedbrydes til alt for skrøbelige geometrier.

Procesimplikationer der betyder noget på rigtige kort

Fordi BGA-loddefuger ikke kan ses efter reflow, afhænger produktionspålidelighed i høj grad af proceskonsistens. Små faktorer såsom stencil-design, mængden af loddeflow, nøjagtigheden af reflowprofil og kontrol af kortbøjning kan stærkt påvirke produktionsstabilitet og fejlfrekvenser. Teams, der holder øje med tidlige indikatorer, har tendens til at sove bedre senere i programmet, især når de sporer tendenser som voiding på strøm/jord-bolde eller subtile skift i sammenbrudshøjde før disse spor bliver til felt-returhistorier. Den arbejdsmæssige virkelighed er, at BGA undgår smerten ved ultra-fine benafstande, men det belønner disciplineret kontrol og en velovervejet inspektionsplan, når risikoen er forhøjet.

Elektrisk Ydeevne ved Høj Hastighed

Kortere, mere ensartede forbindelsesveje

Fra et elektrisk synspunkt giver BGA'er normalt kortere og mere ensartede strøm-/returveje end mange ledede formater. Den geometri sænker løkkeinduktansen og hjælper med at holde grundbouncet og samtidig skiftende støj fra at blive en uforudsigelig hjørneadfærd. Ensartetheden hjælper også med at reducere timing-skævhed på tværs af parallelle interfaces, som bliver mindre tilgivende, når kanthastighederne stiger. I mange højhastighedssystemer er det begrænsende pres ikke kerneklokken inde i silicium, men strømdistributions- og returmiljøet omkring det; BGA-layout kan understøtte et tættere, mere jævnt fordelt strøm/jord-boldefelt, hvilket ofte oversættes til en renere PDN-impedansprofil og forbedret transiente respons, når decoupling-placering håndteres med tilbageholdenhed og intention.

Hvorfor BGA'er ofte "føles lettere" ved højere urhastigheder

Som clockhastighederne stiger, stopper parasitter med at opføre sig som afrundingsfejl og begynder at opføre sig som designbegrænsninger med meninger. Ledede pakker kan utilsigtet ligne små induktorer, mens BGA-forbindelsen generelt er mere kompakt og gentagelig på tværs af enheder og bygninger. Det er almindeligt at se et layout, der var marginalt i et fint ledformat blive mærkbart mere stabilt i BGA, primært fordi returveje strammer op og discontinuity'er bliver lettere at forudse og håndtere. En praktisk fordel ved BGA-pakker er forbedret signalintegritets-pålidelighed, fordi forbindelsesstrukturen er mere konsistent og mindre følsom over for små variationer.

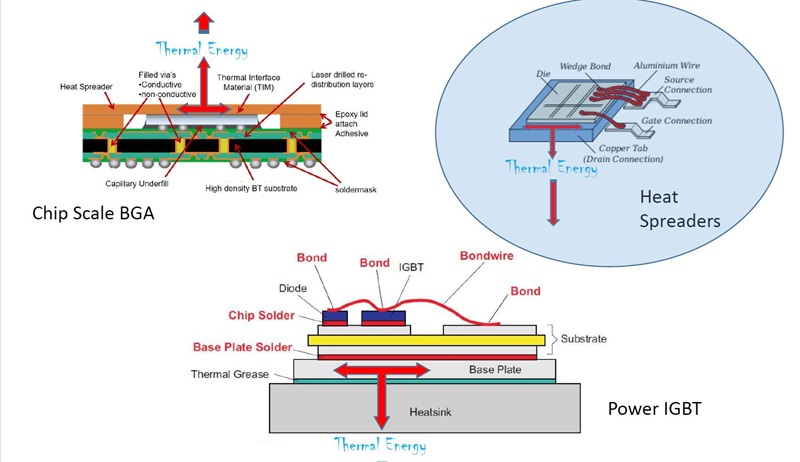

Termisk Adfærd og Strømhåndtering

Varmefordeling gennem substrat og PCB

Termisk set kan mange BGA-pakker skubbe varme gennem substratet og ind i PCB'en, hvilket tillader kortet at deltage i varmefordelingen fremfor blot at være vært for enheden. For dele med moderat effekt kan denne tilgang være tilstrækkelig, når den kombineres med en fornuftig planstak og godt placerede termiske via-strukturer. PCB'ens evne til at sprede varme afhænger i høj grad af kobberareal, planens kontinuitet, via-densitet og luftstrømsforhold. En termisk løsning, der fungerer godt i ét design, kan blive begrænset, når kabinettets størrelse eller luftstrømsforhold ændres.

Låg, varmefordelere og tvungen konvektion til høj effekt

For høj-effekt enheder er det almindeligt at tilføje et låg eller integreret varmefordeler, derefter interface til en køleprofil og, i mange systemer, tvungen luftstrøm. Målet er ikke kun at holde spids temperaturen under kontrol, men også at holde junction temperaturen stabil under dynamisk belastning, så ydeevnen forbliver konsekvent, og livsforventningsforudsigelserne forbliver troværdige. I høj-effekt CPU systemer bestemmes den termiske ydeevne ofte mere af den overordnede systemdesign end af køleprofil specifikationer alene. Faktorer som TIM kontakt modstand, køleprofils glathed, monteringspres og luftstrømsbegrænsning kan stærkt påvirke køleresultaterne, selv når køleprofilens vurdering ser tilstrækkelig ud.

Mekaniske egenskaber og layout konsekvenser

Formfaktor og strukturelle kompromiser

Mekanisk er BGAs ofte tyndere og lettere end sammenlignelige lead-frame pakker, hvilket understøtter kompaktes produkter og kan reducere stress drevet af komponentmasse. Det sagt, er board-niveau fodaftryk lige til og nogle gange ubarmhjertigt: pakken optager et område tæt på dens krop størrelse, og tætte designs skal stadig have keep-out områder til ruteringskanaler, strømplaner, og flugtrør. Dette er, hvor tidsplaner stille kan glide, pin antal kan være nomalt understøttet, men flugtrute kan skubbe designet mod flere lag, strammere regler, eller dyrere HDI funktioner, og de skift føles sjældent små, når tilbuddet kommer tilbage.

Flugtrute, flugtrør, og design-for-yield

Høj ball-count BGAs driver ofte en bevidst flugtrørsstrategi frem for en improviseret. Gennem forbindelser, blinde/begravede forbindelser, og flugtrør-i-pad kommer hver med forskellige kompromiser i densitet, ydeevne, omkostninger og fremstillings tolerance. Flugtrør-i-pad kan øge rute densiteten og forbedre signalydeevnen, men det øger også fremstillingskompleksiteten og omkostningerne, og det afhænger af solid fyldning og planarisering for at undgå samlingsfejl, der er smertefulde at fejlfinde sent. Bedre designresultater opnås sædvanligvis, når omkostningsgrænser eller densitets- og ydeevnemål defineres tidligt i projektet. At udsætte disse beslutninger indtil senere rutefaser fører ofte til unødvendige designkompromiser.

System-niveau perspektiv: Hvorfor BGA er en “platform,” ikke bare en pakke

For meget høj-effekt CPUer parrer leverandører ofte BGA-stil interconnect med robust varmeafledning, varmefordeler plus køleprofil og tvungen luftstrøm, for at holde junction temperaturen stabil under belastning. Mere generelt bør BGA betragtes som en platformbeslutning, der binder sammen fremstillingsvenlighed, PDN design, signal integritet, termisk ingeniørkunst, og layout økonomi. De mest tilfredsstillende resultater kommer typisk fra at balancere disse begrænsninger tidligt: at vælge bold pitch og bold-kort strategi med rute virkeligheden i tankerne, forme PDN og decoupling omkring boldfeltet frem for omkring bekvemmelighed, og behandle termiske grænseflader som designede elementer, der fortjener den samme nøje kontrol som elektriske.

BGA Pakke Klassifikation

BGA pakker klassificeres almindeligvis ved hjælp af to hovedfaktorer, og at balancere disse valg bliver vigtigt, når udviklingsplaner og pålidelighedsrisici er kritiske.

• Dimension A: Lodde-bolle array topologi

• Dimension B: Substrat/materiel system + die-interconnect metode

I dag-til-dag opbygninger former den anden dimension ofte resultaterne mere synligt, fordi den sætter pakkens termo-mekaniske respons, fugtadfærd, strømforsynings impedans, signal-integritet hovedrum, og hvor bredt samlingsvinduet føles på en højt volumen reflow linje. Når et program er under pres, plejer teamene ikke at "tabe søvn" over arrayformen; de bekymrer sig om, hvorvidt den valgte konstruktion vil opføre sig forudsigeligt på tværs af leverandører, partier og reel håndtering.

En praktisk måde at evaluere BGA familier på er at behandle udvælgelsen som en multivariable balance frem for en enkeltnummer klassificering. Fem sammenkoblede kompromiser viser sig gentagne gange i anmeldelser, laboratoriefejlfinding og feltilbagesendelser:

I mainstream produktion inkluderer almindelige BGA typer PBGA med plast eller organiske substrater, CBGA med keramiske substrater, FCBGA der bruger flip-chip på organiske substrater, og TBGA med tape-baserede substrater. Mange pålidelighedsproblemer skyldes ofte samlingsniveau interaktioner, der involverer pakkeudvælgelse, PCB stabeloppakning, warp-adfærd, og reflow proceskontrol. BGA pakkeudvælgelse afhænger derfor ikke kun af pakken selv, men også af, hvor pålideligt den fulde samling kan fremstilles, testes, og drives i dens målmiljø.

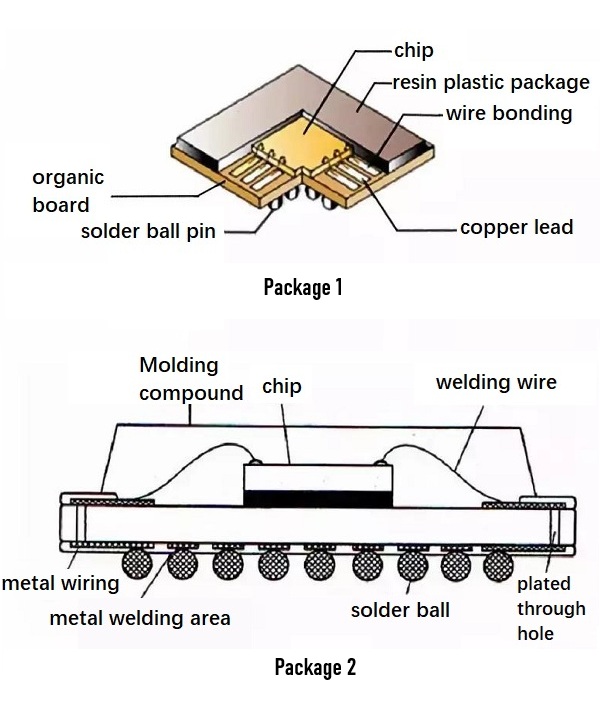

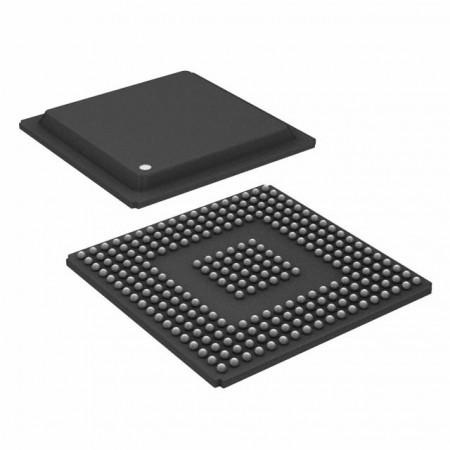

PBGA Pakke (Plast BGA)

PBGA bruges i vid udstrækning til lav- til mellemprissatte designs, fordi det er baseret på et organisk laminatsubstrat (ofte BT-harpiks eller andre glas-forstærkede, PCB-lignende materialer) og en konventionel wire-bond interconnect. Strukturen forstås normalt bedst som en sekvens: chippen er fastgjort på oversiden (ofte med epoxydie-vedhæftning), bondtråde forbinder die-puder til substratbaner, en epoxid støbning omslutter samlingen, og loddebolde fastgøres til pads på undersiden til second-level interconnect under bordreflow.

Valg af loddemetallurgi ændrer stille og roligt på pålidelighedens forventninger. Ældre varianter brugte eutektisk SnPb; nutidige konstruktioner bruger ofte blyfri SAC-legeringer af overholdelses- og indkøbsårsager. Den ændring påvirker ledningsstivhed og træthedsopførsel, så den samme fodaftryk kan stadig opføre sig forskelligt under termisk cykling, hvis materialerne og profilerne behandles som udskiftelige.

PBGA har en tendens til at blive fremstillet glat, fordi det passer ind i høj-gennemstrømnings OSAT-strømme: organiske substrater er velkendte, støbning er effektiv i stor skala, og wire-bond processer har velkortlagte tolerancer. I mange produktlinjer bliver PBGA den komfortable basislinje, når elektriske mål er moderate, og teamet ønsker stabil udbytte uden en forlænget læringskurve.

En anden vigtig fordel er det modne udviklingsøkosystem. Eksisterende debug-erfaring, leverandørstøtteinformation og historiske produktionsdata hjælper med at reducere uventede problemer under produktionsoptrapning.

PBGA's tilbagevendende svaghed er fugtoptagelse i støbecompoundet og det organiske substrat. Når overvågning af gulvlivet, tør opbevaring eller bagning af disciplin svigter, kan fanget fugt hurtigt udvide sig under reflow og udløse delaminering eller revner ("popcorn"). Den frustrerende del, fra et fejl-analyse synspunkt, er, at denne tilstand ofte korrelerer mere med håndteringshistorik end med den umiddelbare reflow opskrift, så det kan se tilfældigt ud, indtil logistikstien er genopbygget.

Feltpålidelighed påvirkes også af CTE-ubalance mellem den organiske pakke, loddeledningerne og PCB'en. Termisk cykling, bøjning og drop/stød belaster de yderste ledninger mest, med hjørnelokationer der ser koncentreret strain. Tilsyneladende små geometriske beslutninger kan ændre levetiden på måder, der føles uforholdsmæssige under kvalifikation: bolddiameter/højde, mønstre for hjørne-bold nedpopulering og lokal board stivhed flytter ofte nålen mere end et moderat materiale tweak.

Et perspektiv, der har tendens til at holde i praksis, er at behandle PBGA-pålidelighed som et board–pakke co-design emne. Pakken er sjældent dårlig, men den bliver mindre tilgivende, når PCB'en er tynd, skæv, eller mekanisk stresset af indkapslinger, stikforbindelser eller fastgørelsesmidler, der indfører bøjning under brug.

Teams, der holder PBGA-relaterede undvigelser lave, oversætter ofte bedste praksis til linjevaner, der er målbare og revidérbare i stedet for aspirerende. Fugt-relaterede kontroller viser ofte op som: strenge MSL-overvågning, dry-pack integritetskontroller ved modtagelse, timeout-logning på linjen, og bageregler knyttet til eksponeringstid og -forhold i stedet for uformel dømmekraft.

Mekaniske og board-interface kontroller inkluderer ofte: validering af boldmønstre mod den faktiske PCB-stack-up og samlingsbegrænsninger, gennemgang af lokale forstivninger og keep-outs, og med vilje valg af underfyld, når drop-ydeevne er en del af produktets realitet.

Disse skridt føles sjældent spændende, men de har tendens til at forhindre den dyreste klasse af problemer: lavrate latente defekter, der glider forbi udgående test og kun vises efter forsendelse.

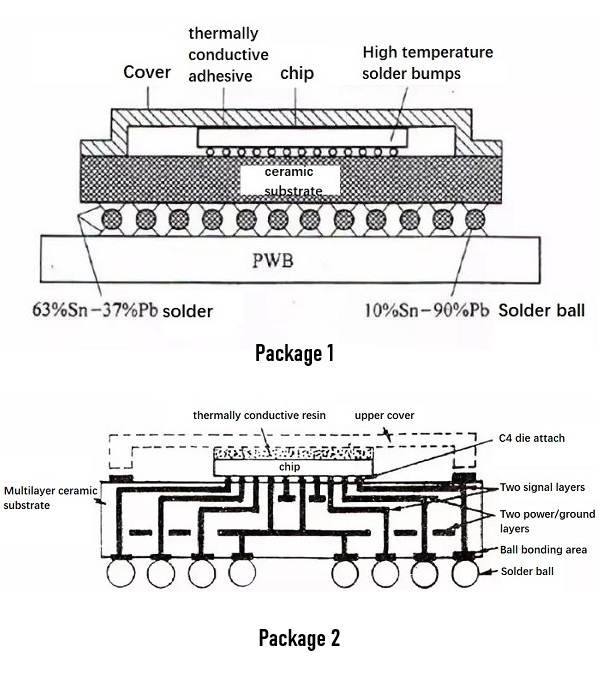

CBGA Package (Keramisk BGA)

CBGA placerer chippen på et multilag keramisk substrat og er ofte parret med et forseglet låg, der nærmer sig hermetisk adfærd. Keramik giver stærk dimensionel stabilitet, høj temperaturtolerance og konsekvente elektriske egenskaber på grund af stabile dielektrika og lavt tab. Mange CBGA-design bruger også loddebolde med højere smeltepunkter, og interne vedhæftnings-/forseglingssystemer kan variere efter temperaturmarginbehov (for eksempel, distinkte lodder eller svejsninger til chipvedhæftning og lågforsegling).

CBGA er langt mindre fugtkänslig end plastpakker, hvilket forenkler opbevaringslogistik og reducerer reflow-relaterede delaminering bekymringer. Det gør det tiltalende i høj-pålidelighed, forhøjede temperaturer, eller lang-liv kontakter, hvor stabilitet er det dominerende tema.

Når samlinger udsættes for vedvarende varme over tid, bliver keramiks dimensionelle stabilitet en praktisk fordel: mekanisk justering driver mindre, og elektrisk adfærd forbliver typisk mere konsekvent på tværs af aldring og temperaturudsættelse. Stabil langvarig adfærd er vigtig, fordi det hjælper med at reducere gradvise driftsrelaterede fejl over tid.

Keramikkens stivhed og lave CTE kan øge loddeforbindelsens strain, når den monteres på standard epoxy-glas PCB'er. Under termisk cykling kan mismatchen forårsage træthed i forbindelsen, medmindre sammenkoblingen er designet med fleksibilitet i tankerne.

Aflastningsmetoder kommer normalt fra et velkendt sæt justeringer:

• Boldhøjde og diameter

• Substrattykkelse

• Selektiv depopulation nær hjørner

• Kolonnebaserede forbindelsesmuller, for eksempel CCGA-stil kolonner, når der kræves højere fleksibilitet

En gentagen observation fra pålidelighedsarbejde på brædtet er, at den keramiske krop ofte holder længere end loddeforbindelserne. Med andre ord er den begrænsende faktor ofte PCB-grænsefladen og dens evne til at fleksibelt, ikke den keramiske pakkes interne robusthed.

CBGA har typisk højere enhedsomkostninger og en smalere leverandørbase end organiske BGA'er. Omkostningshistorien handler ikke kun om substratet; den viser sig også længere nede i samlemetoder, inspektionsvalg og kvalifikationsomfang.

Når et team vælger CBGA, går det ofte glattere, hvis beslutningen er forankret i et klart miljøkrav eller et kvantificeret levetidsmål. At vælge "den pænere pakke" giver ikke automatisk et mere pålideligt produkt, hvis PCB-grænsefladen, fleksibilitetsstrategien og samlingsstressene overlades til tilfældigheder.

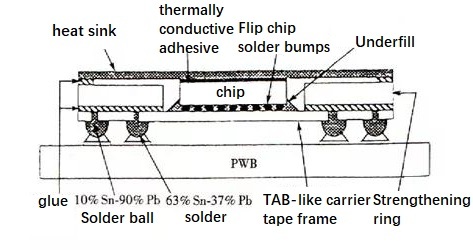

FCBGA Pakke (Flip-Chip BGA)

FCBGA vender chippen med forsiden nedad og forbinder den til det organiske substrat ved hjælp af loddebump (C4/flip-chip). Dette fjerner lange trådforbindelser og forkorter den elektriske bane, hvilket reducerer induktans og modstand. Det praktiske resultat er forbedret strømlevering og signalintegritet, især når kantraterne er hurtige, og tidsmargenerne er stramme. For moderne CPUs, GPUs og højhastigheds networking ASICs oplever team ofte dette ikke som et stilvalg, men som den vej, der holder det elektriske budget fra at kollapse.

Underfyld bruges typisk mellem chippen og substratet for at sprede termo-mekanisk stress, reducere bump-træthed og forbedre chok/droppadfærd. I virkelig fremstilling afgør valg af underfyld og proceskontrol ofte, om flip-chip føles robust eller skrøbelig.

Flere procesfaktorer kan stille og roligt påvirke resultaterne: viskositetsadfærd, tendens til hulrum, hærdningsprofil og kompatibilitet med fluxrester og rengøringsstrømme. Et almindeligt og følelsesmæssigt drænende fejlanalyse mønster er underfyld procesdrift, der producerer symptomer, der ligner siliciumdefekter, når årsagen i virkeligheden er bump-træthed eller hulrum-initieret revner.

I forhold til wire-bond PBGA understøtter FCBGA højere I/O-tæthed og kan reducere substratstørrelsen, fordi chippen faner effektivt ud i substrat-routinglag. Det betyder noget, når formfaktoren er begrænset, eller når PCB-flugt routing ellers ville drive flere lag og omkostninger.

En ofte undervurderet fordel er determinisme: den elektriske bane er kortere og mere kontrolleret, hvilket gør timing-lukning og strøm-integritetsmodellering mere forudsigelig på tværs af builds, partier og leverandører. For team, der forsøger at undgå sene SI/PI-overraskelser, kan den forudsigelighed føles som genvundet kontrol.

Termisk adfærd er ofte stærkere, fordi varme kan flyde fra chipens bagside ind i en låg/varmespreder og derefter til en køler, mens yderligere varme spreder sig gennem substratet ind i brædtet. For høj-effekt enheder er denne flere-vejs strøm et praktisk nødvendighed.

Det skal siges, at den termiske løsning bliver en del af pålideligheden: kvaliteten af lågmontering, TIM-valg og belastning af køleren påvirker alle langtidshandling. Mange høj-effekt problemer spor tilbage til ujævn kølepres, warp-interaktion eller interface-materiale pump-out snarere end loddebollerne selv. Teamer finder nogle gange dette ubehageligt, fordi det flytter pakke-pålidelighed ind i mekaniske staplingsbeslutninger, der ligger uden for IC-datasheetet.

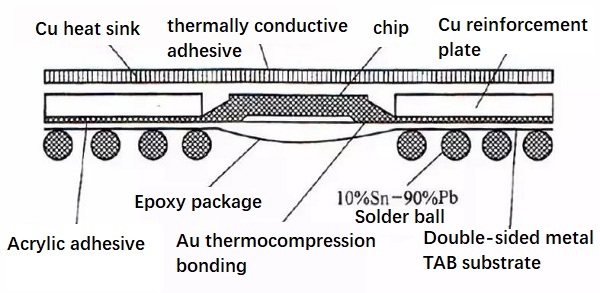

TBGA Pakke (Tape-Baseret BGA)

TBGA bruger et polyimid tape substrat med mønstrede kobber, belægningsoverflader og dannede viaer. Den mest synlige fordel er lav tykkelse, hvilket hjælper, når z-højden er begrænset. I tæt pakkede forbrugerdimensioner kan TBGA muliggøre mekaniske layouts, der føles urealistiske med tykkere laminat- eller keramiske tilgange.

Afhængigt af tape-konstruktionen og limkemi kan tape-baserede systemer være mere følsomme over for varme og fugtighed end keramiske og nogle laminatplatforme. Dette oversættes ikke automatisk til dårlig pålidelighed, men det kan indsnævre det komfortable procesvindue.

I praksis har fugtkontrol, opbevaringsforhold og reflowprofilisering en tendens til at betyde mere, og kvalifikationsplanlægning drager fordel af at afspejle realistisk logistik fremfor idealiseret laboratoriebearbejdning. Kvalifikationsprocesser, der antager ideelle tørre-opbevaringsforhold, kan skabe pålidelighedsproblemer, når fabrikfugtkontrol ikke opretholdes konsistent.

Fordi TBGA-pakker kan have lav vægt og udvise forskellige stivhedsegenskaber, kan selvjustering under reflow være mindre tilgivende end med tungere pakker. Placeringens nøjagtighed, coplanaritetshåndtering og krumning kontrol viser ofte hurtigt at være begrænsninger for udbyttet.

Hold, der sender TBGA med succes, justerer normalt reflowprofilen for at balancere vådning, huladfærd og pakke deformation, og de validerer over den reelle kredsløbspopulation i stedet for at stole på et enkelt "guldbræt", der skjuler variation.

TBGA kan komme ind under keramiske løsninger på omkostninger, men pålidelighedsrammen afhænger stærkt af valg af tape materiale, klæbestabilitet og fugtstyring. Beslutningstagning har tendens til at være renere, når TBGA behandles som et målrettet svar på tyndhed og integrationsbegrænsninger, med pålidelighed etableret ved hjælp af profilrelevante tests.

Typiske valideringsaktiviteter inkluderer:

• Termisk cykling

• Fugtighedsbias

• Mekanisk bøjning/fald.

En lærdom, som erfarne teams internaliserer, er, at TBGA sjældent er en direkte erstatning for PBGA. Det belønner ofte en bevidst proces ejerforhold, og det kan straffe antagelser om, at samme fodaftryk betyder samme adfærd, når opbygningen rammer reel produktionsvariabilitet.

BGA Package Process Flow

Et BGA-substrat understøtter mere end mekanisk die-vedhæftning. Det påvirker også kontrolleret impedansrute, strøm- og jordfordeling, returretegning kontinuitet, parasitære effekter, varmefordeling og varmeoverførsel til PCB'et. At behandle substratvalg kun som et materialevalg kan senere skabe problemer, når interaktioner mellem design, fremstilling og samling begynder at påvirke produktionskvalitet.

Udvalgsdiskussioner drejer sig normalt om flere målbare adfærd, men virkeligheden er, at disse adfærd interagerer på tværs af trin og på tværs af leverandører. Det er også almindeligt at føle en falsk følelse af komfort, når en enkelt egenskab ser stærk ud på papiret, mens panelniveau procesvariationen stille og roligt udvides i baggrunden.

Udvalgsmål, der ofte vurderes:

• Høj glasovergangstemperatur (Tg) for gentagen reflow eksponering

• Lav fugtabsorption for at begrænse popcorning og grænseflade delaminering

• Dimensional stabilitet for at håndtere krumning og kugle coplanaritet

• Kobber-til-dielectric adhesion for at reducere pad kraterdannelse og spor løft

• Kontrolleret dielektrisk konstant (Dk) og tabstangent (Df) for forudsigelige højhastighedslinks

Selv et velargumenteret design kan blive indelukket af fremstillingssvage punkter, der koncentrerer risikoen i stor skala. Den ubehagelige del er, at disse svage punkter ofte er "inden for specifikation" indtil de stiger op på en dårlig dag.

Fremstillingssvage punkter, der ofte dominerer udbytte og pålidelighed:

• Via pålidelighed (fadkrakning, belægningshuller)

• Coplanaritet/krumning drift på tværs af paneler og panelpositioner

• Loddemaskeregistreringsfejl

• Kontaminationskontrol (ioniske rester, organiske film)

Disse problemer annoncerer sjældent sig selv med en enkelt dramatisk fejl. Oftere viser de sig som intermitterende eller betinget afhængige symptomer, og den tvetydighed kan spilde dage med fejlretning, hvis proceshistorikken ikke er sporbar.

Fejlsignaturer, der ofte vises først:

• Intermittent åbninger

• Non-wetting

• Head-in-pillow

• Tidlig træthed afsløret efter termisk cykling eller felt eksponering

En praktisk måde at modellere procesflow er at adskille trin, der skaber grænseflader, fra trin, der belaster grænseflader. Grænseflader kan skabes med defekter, der først er næsten usynlige, derefter belastes gentagne gange, indtil en lille fejl bliver til en målelig fejl. Fra en procesingeniørsynspunkt har det tendens til at reducere unødig grænsefladeskabelse, stabilisere krumning før kuglevedhæftning, og holde overflader konsekvent rene i højere grad at producere roligere stigninger end at stole på sen-inspektion for at "fange" variabilitet, der blev bygget tidligere.

PBGA Pakkeproces

Substratopbygning og mønstring

PBGA-produktion starter normalt med et organisk laminatsubstrat bygget af dielektriske kerner og kobberfolie. Kobberfolie lamineres til kernen, hvorefter interconnect-funktioner dannes gennem borede mikrovia og gennem-huller (mekanisk boring og/eller lasernedbrydning). Efter boring fjerner desmear harpiksrester, og belægning opbygger ledende tønder designet til at overleve termisk cykling. Kredsløbsfunktioner defineres derefter ved billeddannelse og ætse for at skabe spor og pads på begge sider.

Loddemasken påføres med åbninger, der er justeret til boldpuder, og en overfladebehandling vælges og kontrolleres for at balancere loddeevne, wire-bond kompatibilitet (når det er relevant) og korrosionsbestandighed over opbevaring og brug. Arbejdet paneliseres normalt (multi-up) for at øge throughput og reducere omkostninger pr. enhed, hvilket skubber mange "små" procesbeslutninger ind i panelniveau problemer, især warp adfærd, registreringsdrift og lokale kobberdensitetseffekter.

Almindelige overfladebehandlingsvalg:

• ENIG

• ENEPIG

• OSP

Produktionsoplevelser viser, at gode testresultater ikke altid garanterer stabil fuldpanelpræstation. Warp og lagregistrering kan variere med panelposition, kobberdistribution og laminationsbetingelser. Af denne grund er procesgrænser ofte baseret på værste tilfælde panelområder i stedet for gennemsnitlige målinger for at hjælpe med at forhindre samlefejl ved panelkanter.

Typisk samlingsflow

En repræsentativ PBGA samlingssekvens er:

• Wafer tynding efter behov

• Dicing

• Die vedhæftning, ofte ved brug af sølvfyldt epoxy

• Rengøring eller plasma behandling for at reducere organiske stoffer og forbedre adhæsionskonsistensen

• Wire bonding ved brug af Au eller Cu wire baseret på omkostninger, korrosionsadfærd og pålidelighedsmål

• Støbning eller indkapsling for wirebeskyttelse og fugtmodstand

• Boldvedhæftning gennem boldplacering på fluxede puder

• Reflow for at danne loddeforbindelser og etablere endelig boldhøjde

• Mærkning

• Singulering

• Inspektion og elektrisk test

• Pakning

Kritiske kontroller og almindelige fejlfunktionen

• Wire-bond integritet: løkkens højde kontrol, heel-crack følsomhed, bond pull/shear resultater, og pude metallurgi kompatibilitet påvirker alle marginen. Cu wire kan reducere omkostningerne og forbedre elektromigrationsrobustheden, men det har tendens til at gøre overfladebehandlingsdisciplin og renlighed mindre tilgivende under rampen.

• Støbeforbindelsens adfærd: voiding, wire sweep under transfer molding, og forbindelse-til-substrat vedhæftning bestemmer langsigtet stabilitet. Små voids, der ser harmløse ud på røntgen, kan senere fungere som fugtveje eller sprækkestartere, hvilket er grunden til, at teams ofte bliver skeptiske over for "kosmetiske" void tilladelser efter et par hårde cyklusreturer.

• Fugtfølsomhed kontrol (MSL): gulvlivssporing, bagekontroller, og genforseglingspraksis påvirker, hvor meget fugt der opbevares i organiske laminerede og støbematerialer før reflow. Når den fugt udvides, kan den resulterende stress forårsage delaminering på en måde, der er svær at vende tilbage fra med efterfølgende reparation.

• Boldkoplanaritet og warp: boldvedhæftning er ofte, hvor tidligere warp bliver en samlingsudbyttelimitor. Kontrolleret bagning, stabling af balance og panelhåndteringsdisciplin beroliger ofte koplanaritetsfordelingen mere effektivt end at forsøge at kompensere under reflow med profiljusteringer.

• Reflowprofil og atmosfære: oxidation adfærd, wetting fuldstændighed, og head-in-pillow følsomhed er stærkt påvirket af top-temperatur, tid over liquidus, flux aktivitetsvindue, og pakke/board termiske gradienter. Små profilændringer, der ser ækvivalente ud på en optager, kan stadig opføre sig forskelligt ved forbindelsen, hvis den termiske gradient på tværs af pakken skifter mellem partier.

På tværs af mange produktlinjer har PBGA-pålidelighed tendens til at forbedre sig hurtigere, når processen er tilpasset for at reducere variation i stedet for at jagte et højere enkelt-tal præstationsresultat. Indsnævring af variationerne i warp og overfladerenselighed producerer ofte et mere stabilt udbytte, end at jagte marginale gevinster i vedhæftning målt på idealiserede teststrukturer, og den handel føles ofte mere tilfredsstillende, når feltreturser tages seriøst.

FC-CBGA emballageproces

Keramisk substratfremstilling og omkostningsdrivere

FC-CBGA bruger ofte et høj densitets multilags keramisk substrat. Keramiske lag stables med indlejrede metaliseringsfunktioner, og derefter co-fired for at densificere strukturen. Efter brænding skaber yderligere metalopbygning, mønstring og belægningstrin de endelige routing- og pude strukturer.

Keramik understøtter fine routing og dielektrisk stabilitet over temperatur, men udbytte og omkostninger styres ofte af et par tilbagevendende smertepunkter: viaudbytte, lag-til-lag registrering, og fladhedskontrol. Fordi keramik er stiv, kan små afvigelser i fladhed direkte oversættes til bump højde uensartethed og lokaliseret stress, hvilket kan gøre samlingsresultaterne føles binære, når processen er nær sin toleranc grænse.

Udbytte og omkostningsdrivere, der ofte overvåges:

• Viaudbytte

• Lag-til-lag registrering

• Fladhedskontrol

I dag-til-dag produktion opfører fladhed sig som en udbytteforstærker. Et substrat, der knap klarer indkommende inspektion, kan drive efter senere termiske trin, og den drift kan overraske hold, der antog, at stivhed ville låse geometrien på plads. Af den grund overvåger mange linjer fladhed ved flere kontrollpunkter i stedet for kun at stole på en indkommende måling.

Typisk samlingsflow

En repræsentativ FC-CBGA samlingssekvens er:

• Wafer bumping, loddebump aflejring og reflow

• Dicing

• Flip-chip placering og reflow for die-til-substrat sammenføring

• Underfill dosering og hærdning for bumpforstærkning og stresfordeling

• Loddelse applikation

• Låg eller kappe fastgørelse for mekanisk beskyttelse og termisk spredning

• Ekstern kuglefastgørelse

• Reflow

• Markering

• Singulering

• Inspektion og test

• Pakning

Pålidelighedsfokus: CTE mismatch og stresstyring

En dominerende udfordring er mismatch af koefficienten for termisk ekspansion blandt silicium, keramik og epoxy-glass PCB. Denne mismatch driver cykliske shear-stræk i bump og loddekugler, med den højeste stræk ofte ophobende sig nær pakkehjørner. Ingeniøropgaven handler mindre om at eliminere stress og mere om at forme, hvor stress går hen, og hvor hurtigt skader ophobes over missionens profil.

Afbødningstrategier, der almindeligvis anvendes:

• Kugledesignoptimering

• Strukturel overensstemmelse

• Underfill engineering

• Materialeoverensstemmelse på systemniveau

• Termisk sti og låg fastgørelseskontrol

En tilbagevendende, erfaringbaseret indsigt er, at den bedste underfill ikke automatisk er den stiveste eller den med det højeste adhæsionsnummer. Underfills, der er for stive, kan omdirigere fejlen mod die-kanten eller andre skrøbelige grænseflader, hvilket kan føles som en grusom handel efter et succesfuldt bump træthedsresultat. Den mulighed, der har tendens til at ældes bedre, er den, der sænker strækkenergien over hele temperatur- og opholdprofilen, selv hvis dens overskriftsegenskaber ser mindre imponerende ud.

TBGA emballageproces

TBGA begynder med et polyimidbånd substrat. Kobber påføres og derefter belægges, ofte med en Ni/Au-finish for at støtte loddebarthed og korrosionsmodstand. Vias oprettes ved at stanse eller bruge laser og derefter metalliseres, og kredsløbet mønstrer for at matche routing- og padkravene.

I designs, der integrerer en varmeafleder eller varmefordeler, kan båndet være limet til spredderen før den endelige forsegling. Det valg af binding påvirker stivhed, termisk ledningsevne og dynamisk forvridning under samling, og det kan ændre, hvor forudsigeligt pakken føles på tværs af reflow-cycles.

Båndbaserede bygninger belønner tendensen til stram kontrol af klæbemidlets reologi og hærdningsadfærd. Små skift i klæbemiddelflow eller hærdningstilstand kan forårsage store ændringer i båndkrumning, placeringens gentagelighed og langsigtet delaminering modstand, et resultat der ofte overrasker hold første gang opbevaringsforhold varierer mellem pilot- og volumenløsninger.

En repræsentativ TBGA samlingssekvens er:

• Wafer tynding

• Dicing

• Die fastgørelse

• Rensning

• Wire bonding

• Plasma rengøring for ensartethed i hæftning af kapsling

• Flydende kapsling eller potting

• Kuglefastgørelse

• Reflow

• Markering

• Singulering

• Inspektion og test

• Pakning

Nøgle risici i tynde konstruktioner

• Båndforvridning og dimensionel drift: tynde konstruktioner reagerer stærkt på termisk historie og fugtighedsudskiftning, hvilket gør co-planaritet behavior mere følsom end hold forventer, når de kommer fra tykkere laminater.

• Klæbemiddel aldring: lange opholdstider ved forhøjet temperatur kan ændre klæbemiddels modulus og klæbning over tid. Denne nedbrydning kan være stille, indtil cykling eller håndtering skubber grænsefladen forbi dets reducerede margen.

• Fugtigheds-drevet delaminering: polyimid håndterer varme godt, men grænsefladeadhæsion og fugtighedsudskiftning bestemmer stadig, om delaminering vises under reflow, især efter opbevaringsvariabilitet.

• Kugle co-planaritet følsomhed: i en tynd pakke kan moderat substratkurvatur oversættes til mærkbar co-planaritetfejl ved kugletips, hvilket øger sandsynligheden for ikke-våd og tidligere træthed.

En almindelig lektie fra TBGA produktion er, at de endelige resultater ofte afhænger af procesdetaljer, der kan undervurderes under planlægningen. Båndhåndtering, fugtigheds kontrol, timing mellem plasma-behandling og kapsling, og klæbemiddel hærdningsbetingelser påvirker alle langsigtet pakke stabilitet og produktionskonsistens.

Konklusion

BGA-pakning forbedrer moderne elektronisk design ved at understøtte højere I/O-tæthed, kortere elektriske stier, bedre termisk overførsel og mere stabil højhastighedsydelse sammenlignet med traditionelle led-pakker. Dens fordele stammer fra både bold-gitterstrukturen og den tætte integration mellem pakken og PCB. Imidlertid afhænger en vellykket BGA-implementering også stærkt af proceskontrol, termisk styring, substratkvalitet og samlingspålidelighed. Efterhånden som enhedens kompleksitet og effektæthed fortsætter med at stige, forbliver BGA en vigtig pakningsløsning til at balancere ydeevne, størrelse og producenterhed i avancerede elektroniske systemer.

Ofte stillede spørgsmål (FAQ)

1. Hvorfor giver BGA-pakker generelt bedre signalintegritet end traditionelle led-pakker?

BGA-pakker bruger korte loddeboldsforbindelser under pakken i stedet for lange omkredsledninger. Denne kortere elektriske sti reducerer parasitisk induktans og modstand, hvilket hjælper med at minimere signalrefleksioner, jordbump og samtidig skift støj. I højhastighedssystemer understøtter disse forbedringer renere signalovergange, mere stabile tidsmargener og bedre strømdistributionsydelse, især når strøm- og jordbolde er effektivt fordelt over pakken.

2. Hvorfor skalerer BGA-pakning mere effektivt til høj-I/O-enheder sammenlignet med omkreds-led pakker?

Led-pakker afhænger af omkredsens længde til at tilføje flere forbindelser, hvilket til sidst tvinger ekstremt fine ledningsafstande og skaber samlingsvanskeligheder. BGA'er bruger derimod hele undersiden af pakken til placering af loddebolde, hvilket tillader I/O-antallet at skalere med pakkeareal snarere end kantlængde. Dette gør BGA'er langt mere praktiske for processorer, FPGA'er, ASIC'er og hukommelsesenheder, der kræver hundredvis eller tusinder af forbindelser inden for kompakte printlayouts.

3. Hvorfor betragtes skjulte loddeforbindelser som både en fordel og en fremstillingsudfordring i BGA-samlinger?

De skjulte loddeforbindelser under pakken beskytter forbindelserne mod mekanisk håndteringsskade, som ofte påvirker udsatte ledninger i pakker som TSOP'er eller QFP'er. Men fordi forbindelserne ikke kan inspiceres visuelt efter reflow, afhænger fremstillingen stærkt af præcis proceskontrol, herunder nøjagtig loddepastevolumen, stabile reflow-profiler, PCB-planhed og båndstyring. Inspektion er derfor ofte afhængig af røntgenanalyse og specialiserede rework-teknikker i stedet for direkte visuelle kontroller.

4. Hvorfor bliver termisk styring ofte en af de stærkeste grunde til at vælge BGA-pakning?

BGA-pakker skaber flere parallelle varmeledningsveje gennem loddebolddistributionen ind i PCB'en. Varme spreder sig gennem kobberplaner, termiske vias, varmefordelere og nogle gange eksterne kølelegemer, der er tilsluttet låg eller udsatte pads. Efterhånden som chipens effektæthed stiger, hjælper denne forbedrede termiske kobling med at stabilisere junctiontemperaturer mere effektivt end mange traditionelle led-pakker, især i processorer, GPU'er og høj-effekt netværksenheder.

5. Hvorfor betragtes PCB-design som uadskilleligt fra BGA-pakkkens ydeevne?

En BGA-pakke opfører sig som en del af det komplette elektriske og termiske system snarere end som en isoleret komponent. PCB-lagopbygning, referenceniveauets kontinuitet, flugtveje, PDN-struktur, termiske vias, kobberfordeling og luftstrømsforhold påvirker alle direkte signalintegritet, termisk stabilitet og loddeforbindelsespålidelighed. Dårligt design på printniveau kan underminerer pakkefordelene, selvom selve BGA'en er godt designet.

6. Hvorfor forbliver PBGA en af de mest udbredte BGA-pakketyper inden for mainstream elektronik?

PBGA kombinerer relativt lave produktionsomkostninger, modne samlingsprocesser og god elektrisk ydeevne for lav- til mellemklasseapplikationer. Organiske laminatsubstrater og wire-bond samlingsmetoder understøtter effektiv masseproduktion, samtidig med at de opretholder acceptabel pålidelighed og termisk adfærd for mange forbruger- og industrisystemer. Dens udbredte anvendelse understøttes også af omfattende leverandørøkosystemer, proceskendskab og veletableret fremstillingsviden.

7. Hvorfor er fugtighedsfølsomhed et stort pålidelighedsanliggende i PBGA-pakker?

Organiske substrater og støbematerialer kan absorbere fugt under opbevaring og håndtering. Under reflow-lodning ekspanderer fanget fugt hurtigt til damp, hvilket skaber intern mekanisk stress, der kan forårsage delaminering, revner eller den velkendte "popcorn"-fejleffekt. Fordi disse fejl er stærkt knyttet til håndteringshistorik, er producenter stærkt afhængige af sporing af fugtigheds følsomhedsniveauer, tør opbevaring, bagning procedurer og kontrol af eksponeringstid for at opretholde samlingspålidelighed.

8. Hvorfor opnår keramiske BGA'er ofte højere langsigtet miljøstabilitet end plast BGA'er?

Keramiske substrater giver fremragende dimensionel stabilitet, lavere fugtabsabsorption og en mere ensartet elektrisk adfærd over et bredt temperaturinterval. Disse egenskaber gør CBGAs særdeles velegnede til luftfart, militær, industri og langvarige systemer udsat for forhøjede temperaturer eller barske miljøforhold. Dog kan stivheden og den lave termiske ekspansion af keramik øge loddeforbindelsens stress, når de monteres på standard epoxy-glass PCB'er, hvilket kræver omhyggelig overholdelse af styring.

9. Hvorfor er underfyldningsmaterialer så vigtige for pålideligheden af FCBGA'er?

I flip-chip BGA'er forbindes silikondie direkte til substratet gennem mikroskopiske loddebump. Underfyldningsmateriale tilsættes mellem die og substrat for at fordele mekanisk stress, reducere bump-træthed og forbedre stødmodstand. Korrekt valg af underfyld og proceskontrol påvirker den langsigtede pålidelighed stærkt, fordi for stive eller dårligt hærdede underfyld kan omdirigere stress mod skrøbelige grænseflader, hvilket forårsager revner eller for tidlig svigt under termisk cykling.

10. Hvorfor afhænger BGA-pålidelighed stærkt af kontrol af deformering og coplanaritet under fremstilling?

Selv små deformeringer af substratet eller PCB'en kan skabe ujævn loddeforbindelse under genopvarmning. Dårlig coplanaritet kan forårsage manglende våde tilstande, head-in-pillow-defekter, intermitterende åbninger eller tidlige træthedsbrud efter termisk cykling. Da BGA-forbindelser er skjult under pakken, kan disse problemer forblive uopdagede indtil senere pålidelighedstest eller feltoperation. Producenter overvåger derfor nøje planhed, termisk ekspansionsadfærd, genopvarmningsgradienter, panelhåndtering og pakke deformation gennem hele procesforløbet.
