Forståelse af AVR-mikrocontrollere: funktioner, modeller og anvendelser

AVR-mikrocontrollere er 8-bit RISC-enheder kendt for simpel arkitektur, hurtig instruktionsudførelse, on-chip flash-hukommelse og lavt strømforbrug.De blev meget brugt gennem Atmel, Microchip og Arduino platforme, hvilket gjorde indlejret udvikling lettere for studerende, hobbyister og ingeniører.Denne artikel forklarer AVR-funktioner, fordele, produktlinjer, modelidentifikation, applikationer og udviklingsværktøjer, der bruges i moderne indlejrede systemer.

Katalog

Oversigt over AVR-mikrocontrollere

AVR-mikrocontrollere er 8-bit RISC-enheder baseret på en modificeret Harvard-arkitektur.Udviklingen begyndte i 1996 på Norges Tekniske Institut.Officiel udgivelse fulgt i 1997 af Atmel.On-chip flash-hukommelse tillod direkte programlagring.Programmering blev enklere og hurtigere.Hurtig prototyping blev mulig i indlejrede systemer.

Høj udførelseseffektivitet definerer AVR-ydelsen.De fleste instruktioner udføres i en enkelt urcyklus.Ydeevne når omkring 1 MIPS pr. MHz.Enkel arkitektur understøtter hurtig og forudsigelig drift.Afbalanceret hastighed og enkelhed passer til mange indlejrede applikationer.

Microchip Technology købte Atmel i 2016. Fortsat udvikling forbedrede hastighed, strømstyring og perifer support.Kompatibilitet udvidet på tværs af moderne applikationer.Brug øget i IoT, bærbare enheder og industrielle systemer.Integration med Arduino styrkede adoptionen inden for uddannelse og udvikling.

On-Chip Flash-hukommelse

On-chip flash-hukommelse fjernede behovet for ekstern programlagring.Kredsløbsdesign blev enklere og mere kompakt.Programmeringsarbejdsgange blev nemmere at administrere.Kodeopdateringer blev hurtigere og mere fleksible.

Kompakte systemer nød godt af reduceret komponentantal.Pålidelig drift forbedret i indlejrede designs.Hurtige kodeopdateringer understøttede iterativ udvikling.Robotteknologi og sensorsystemer fik hurtigere udviklingscyklusser.

Enkelt ur-cyklusudførelse

Udførelse af en enkelt cyklus gør det muligt for de fleste instruktioner at fuldføre i ét clock-trin.Behandlingen bliver hurtigere og mere effektiv.Instruktionshåndtering forbliver enkel og direkte.Ydeevnen forbliver ensartet under forskellige arbejdsbelastninger.

Effektiv drift understøtter opgaver inden for signalbehandling og kontrolsystemer.Lavt strømforbrug er fortsat muligt under drift.Bærbare og energifølsomme systemer nyder godt af dette design.Stabil ydeevne understøtter pålidelige indlejrede applikationer.

Mikrochip-æraen

Mikrochipudvikling udvidede AVR-kapaciteten.Højere clockhastigheder forbedrede behandlingsydelsen.Perifere funktioner øget systemfleksibilitet.Tilslutningsmuligheder understøttede moderne kommunikationsbehov.

Trådløs support aktiveret brug i tilsluttede systemer.Sikkerhedsfunktioner forbedrede databeskyttelse.Industrielle systemer nød godt af pålidelig kontrol og hurtig reaktion.Integration med kommunikationsprotokoller understøttede avancerede designs.

AVR og Arduino Integration

AVR mikrocontrollere blev meget brugt gennem Arduino platforme.Udviklingen blev mere tilgængelig og praktisk.Enkle værktøjer understøttede hurtig oprettelse af kredsløb.Læringsbarrierer blev lavere i indlejret design.

Uddannelsesanvendelse steg i elektroniktræning.Praktiske projekter understøttede forståelse af kernebegreber.Hurtig prototyping blev lettere for komplekse systemer.Robotteknologi og sensorbaserede designs nød godt af forenklet udvikling.

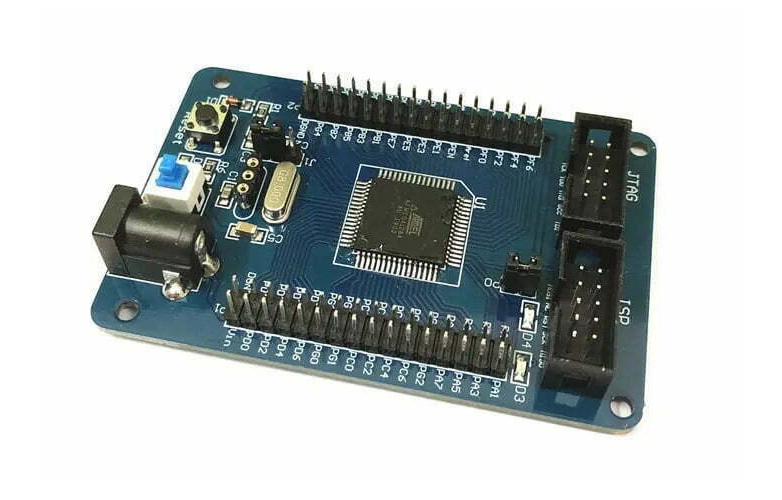

Fordele ved AVR mikrocontrollere

• Hurtig behandling på grund af udførelse af enkelt clock cyklus instruktion

• Effektiv ydeevne ved hjælp af RISC-arkitektur

• Lavt strømforbrug med flere dvaletilstande

• Forlænget batterilevetid i bærbare og energibegrænsede systemer

• Stabil drift i applikationer

• Integreret periferiudstyr reducerer behovet for eksterne komponenter

• Indbygget ADC og DAC understøtter analog signalbehandling

• Kerneuafhængige perifere enheder muliggør drift under laveffekttilstande

• Forenklet kredsløbsdesign og reduceret systemkompleksitet

• Pålidelig ydeevne i kontrol- og automationssystemer

• Bred udviklingsstøtte på tværs af Arduino, Microchip Studio og PlatformIO

• Stort open source-fællesskab med biblioteker og dokumentation

• Hurtigere prototyping og lettere udviklingsproces

• Glat overgang fra prototype til produktion

• Skalerbart produktsortiment til forskellige applikationsbehov

• Omkostningseffektive muligheder for enkle designs

• Avancerede modeller understøtter komplekse og forbundne systemer

• Fleksibel brug på tværs af forbruger-, industri- og IoT-applikationer

AVR produktlinjeopdeling

Gennem årtiers teknologisk udvikling og opfindsomhed er AVR-mikrocontrollere vokset til et alsidigt udvalg af produktserier, der hver især er designet til at imødekomme forskellige krav inden for indlejrede systemer.Denne analyse undersøger en række AVR-serier, der understreger deres specifikke egenskaber og praktiske anvendelser.

Klassisk AVR-serie

Den klassiske AVR-serie lagde grunden til AVR-mikrocontrollerteknologi.Denne serie, der er kendt for sin pålidelighed, enkelhed og effektivitet, understøtter fortsat en række moderne anvendelser.

• Effektive instruktionssæt, ligetil programmeringsarbejdsgange og omkostningsbevidst design er kendetegnene for denne serie.

• Disse mikrocontrollere udmærker sig i scenarier, der kræver kompakte designs og pålidelig systemfunktionalitet, såsom grundlæggende automatisering, sensorkommunikation og lavenergisystemkonfigurationer.

• Industrier værdsætter den lette integration, som disse enheder tilbyder, og foretrækker ofte designs, der lægger vægt på operativ enkelhed frem for unødvendig kompleksitet.

• Forenklet arkitektur gør denne serie særligt velegnet til undervisning, og giver eleverne en intuitiv platform til at udforske indlejrede systemer og programmeringsdiscipliner.

• Den vedvarende lektie fra denne serie er vigtigheden af ​​funktionalitetsdrevne løsninger.Mens avancerede funktioner dominerer mange domæner, fortsætter strømlinede mikrocontrollere fra denne ældre serie med at overgå deres mere avancerede modparter, især omkostningsfølsomme og praktiske implementeringer.

AVR-mikrocontrollere forbliver pålidelige muligheder for dem, der værdsætter enkel brug og effektiv ydeevne, hvilket viser den vedvarende styrke i deres enkle design.

Næste generation af AVR-serien

Moderne krav til indlejrede systemer involverer ofte at navigere i komplekse udfordringer som datahåndtering, understøttelse af forskellige kommunikationsprotokoller og opnå optimal strømudnyttelse.Den næste generation af AVR-serien reagerer på disse skiftende krav med avancerede arkitektoniske opgraderinger og fremadrettede funktioner.

• Udvidede Core Independent Peripherals (CIP'er) tjener som definerende træk ved disse mikrocontrollere og tilbyder autonom funktionalitet, der reducerer CPU-involvering.

• Dette resulterer i fordele såsom hurtigere responstider, lavere energiforbrug og et samlet løft til systemeffektiviteten, hvilket gør dem ideelle til indstillinger som motorstyring, trådløse kommunikationssystemer, sensorer og industriel automation.

• Designovervejelser bag moderne AVR-serier lægger vægt på modularitet og ressourceoptimering, der harmonerer med industriens præferencer for skalerbare og adaptive systemer.Denne strukturelle fleksibilitet viser sig at være uvurderlig i situationer, hvor timing-nøjagtighed og energieffektivitet ikke er til forhandling.

• Serien introducerer et subtilt skift i indlejret systemfilosofi, der går ind for en decentralisering af operationer inden for mikrocontrollerrammer.Dette fremmer mere dynamiske og responsive systemdesigns, og skubber grænserne for konventionel firmwarearkitektur.

• Udviklere bemærker ofte den ydelsesforhøjelse, der er muliggjort af CIP'er og andre avancerede funktioner, hvilket fremhæver seriens værdi i scenarier, hvor multi-tasking og præcision forenes som kernekrav.

Den næste generation af AVR-serien understøtter nye designtilgange, der muliggør skalerbare systemløsninger, der opfylder detaljerede applikationsbehov og samtidig forbedrer ydeevnen.

Modelidentifikation

Del	Betydning	Eksempel fortolkning
ATmega	Produktfamilie	megaAVR-serien
328	Flash størrelse	32KB Flash
P	PicoPower Low Power-teknologi	Understøtter lavenergitilstande
A	Pakketype	TQFP-pakke
U	Application Grade/Environmental Standard	Industriel kvalitet, blyfri

Ansøgninger og markedstilstedeværelse

AVR-mikrocontrolleren fastholder en formidabel position i det konkurrenceprægede landskab på trods af udfordringer fra ARM-baserede 32-bit alternativer inden for industrielle sektorer.Dens markedsindflydelse forbliver stabil, understøttet af fremskrivninger, der anslår en værdiansættelse på over 2,34 milliarder dollars i 2024. Denne vedvarende relevans stammer fra dets evne til problemfrit at tilpasse sig forskellige use cases, hvilket forstærker dens rolle på tværs af både etablerede og nye domæner.

Uddannelsesplatforme og Makerspaces

AVR er blevet synonymt med entry-level mikrocontrollere i akademiske miljøer og eksperimentelle tech hubs.Dens rolle inden for Arduino-platforme fremmer kreativ læring og tilbyder entusiaster, studerende og hobbyfolk en praktisk mulighed for at udforske elektronik og programmeringskoncepter.

• Et robust open source-økosystem understøtter elever og udviklere ved at muliggøre praktisk eksperimentering, der bygger bro mellem teoretiske koncepter og praktisk innovation.

• Forenklet programmerbarhed parret med online tutorials letter progression fra grundlæggende øvelser, såsom LED-blink, til indviklede automatiseringssystemer.

• Uddannelsesinstitutionerne anerkender dens tilgængelighed og dybde og sikrer, at AVR er integreret i ingeniøruddannelser og samarbejdsområder for at tilskynde til udforskning og problemløsning.

Denne blanding af effektivitet, brugervenlighed og dybde sikrer, at AVR bevarer sin høje respekt blandt undervisere og skabere, der søger at inspirere nysgerrighed sammen med udvikling af tekniske færdigheder.

Forbruger enheder

Moderne forbrugerelektronik kræver energibevidste designs, og AVR udmærker sig som en mikrocontroller optimeret til strømeffektiv ydeevne.

• Dens lave energiforbrug gør den ideel til batteriafhængige IoT-applikationer, herunder wearables, smart home-systemer og bærbare sundhedsmonitorer.

• I økosystemer til smarte hjem styrer AVR-drevne controllere dygtigt datatransmissioner, mens de afbalancerer ressourcebegrænsninger, og derved forbedrer bæredygtighed og bekvemmelighed.

• Bærbare teknologier er afhængige af AVR's tilpasningsevne til problemfrit at integrere med sensorer til fitness-sporing, pulsmåling og sundhedsvurderinger uden at tilføje unødvendig kompleksitet.

Disse praktiske egenskaber illustrerer AVR's vedvarende relevans inden for forbrugerelektronik, selvom markedet diversificerer sig med avancerede alternativer.

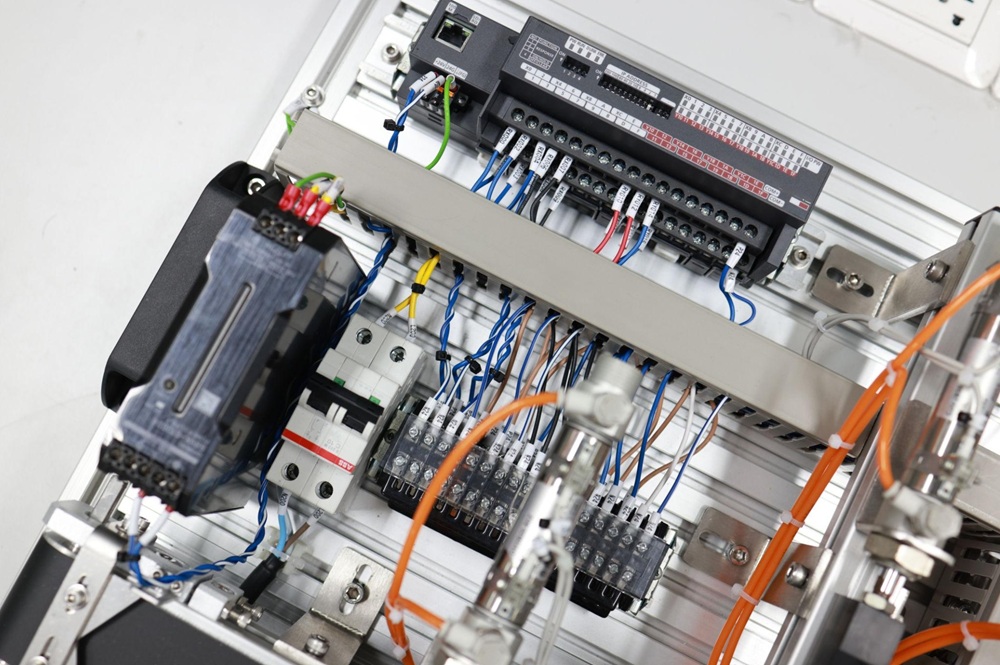

Industriel automation

Inden for industriel automation udmærker AVR sig ved at forblive uundværlig i fokuserede, præcisionskrævende applikationer på trods af dens kompakte størrelse og behandlingsbegrænsninger.

• Det spiller en vigtig rolle i sensornetværk, aktuatorer og kontrolsystemer, hvilket sikrer pålidelighed og reaktionsevne under dynamiske driftsforhold.

• I miljøer som f.eks. fabriksgulve, kraftværker eller faciliteter, der overvåger layouts, leverer AVR konsekvent pålidelig opgaveorkestrering, samtidig med at omkostningseffektiviteten opretholdes.

• Robuste scenarier, præget af signalinterferens eller ekstreme temperaturer, se AVR excel som en holdbar løsning designet til at modstå krævende arbejdsbelastninger.

Denne evne til at trives i ressourceeffektive, men alligevel højtryksmiljøer, styrker dens status som et aktiv for processer af industriel kvalitet, der kræver en pragmatisk balance mellem anvendelighed og enkelhed.

Automotive systemer

AVR opfylder med succes strenge krav inden for automobilapplikationer og løser branchespecifikke udfordringer med konsistens og præcision.

• Automotive-certificeringer fremhæver AVR's modstandsdygtighed over for varme og ugunstige forhold, hvilket sikrer pålidelig drift i hjælpekøretøjssystemer som klimakontrol, belysningsmoduler og dørmekanismer.

• I infotainment-segmenter understøtter AVR responsiv navigation og grænseflader, mens der opretholdes et minimalt strømforbrug.

• Dens omkostningsbevidste design og robuste pålidelighed positionerer den som en løsning, der tager højde for udviklingen af ​​bilteknologien uden at gå på kompromis med ydeevnens integritet.

Disse kvaliteter gør det muligt for AVR at opfylde de dobbelte prioriteter af holdbarhed og effektivitet, hvilket sikrer dens vedvarende relevans i krævende bilmiljøer.

AVR mikrocontrollere kombinerer enkelhed med stærk funktionalitet, der understøtter brug på tværs af mange applikationsområder.Effektiv drift gør dem velegnede til opgaver, der kræver præcision uden høje behandlingskrav.Fortsat brug forbliver stærk, selvom 32-bit systemer bliver mere almindelige.Pålidelig ydeevne og lave ressourcekrav understøtter projekter inden for IoT, uddannelse og automatisering.Konsekvent design og praktiske muligheder hjælper med at bevare relevansen i ekspanderende teknologisektorer.

Udviklingsværktøjer og moderne økosystemer

AVR-udviklingsrammen er en vigtig hjørnesten i indlejret systemdesign, udformet til at omfavne tilpasningsevne, præcision og effektivitet.Ved at muliggøre ligetil arbejdsgange giver det mulighed for at tackle indviklede projekter med øget kreativitet og selvsikkerhed.

IDE-indstillinger

At vælge det rigtige Integrated Development Environment (IDE) har dybtgående indflydelse på kodningsdynamik, fejlfindingsprocesser og hardwareinteraktionsmuligheder.Adskillige muligheder er tilgængelige for AVR-udvikling for at matche forskellige tekniske behov:

Microchip Studio

Microchip Studio fungerer som et mangefacetteret udviklingsmiljø specielt optimeret til AVR-mikrocontrollere.Nøglefunktioner omfatter:

• Intuitive fejlfindingsværktøjer: Disse gør det muligt at spore og løse problemer effektivt, hvilket fremmer et dybere fokus på projektmål.

• Simuleringsfunktioner: Dette er nyttigt til at teste design før faktisk brug.

• Problemfri enhedsintegration: Dens pålidelige kompatibilitet sikrer tilgængelighed på tværs af en bred vifte af arbejdsgange.

Denne platforms gennemtænkte interfacedesign styrker innovation under iterativ programmering, samtidig med at den reducerer den monotoni, der normalt er forbundet med indledende opsætningsprocedurer.

MPLAB® X IDE

MPLAB® X IDE er designet med modulær alsidighed og henvender sig til:

• AVR-specifikke projekter: Det giver raffinerede værktøjer til at strømline udviklingen af AVR-systemer.

• Tværfaglige applikationer: Arbejde med Microchip Technology-enhedsfamilier muliggør smidig integration og fleksibel brug på tværs af forskellige systemer.

Fremragende funktioner omfatter en robust samling af biblioteker, fejlfindingsværktøjer og funktionalitet på tværs af platforme.Disse egenskaber understøtter håndtering af komplekse systemkrav, samtidig med at produktivitet og kvalitet opretholdes.

VS-kode + PlatformIO

Denne kombination appellerer til dem, der foretrækker enkelhed på linje med høj ydeevne.Fremtrædende funktioner omfatter:

• Letvægtskoderedigeringsfunktioner: Ideel til situationer, der kræver smidig projektstyring.

• Udvidelsesbaseret tilpasning: Giver mulighed for at skræddersy arbejdsgange til at opfylde specifikke projektbehov.

• Intelligente forslag til kodningsoptimering: Forbedrer effektiviteten og minimerer fejl under implementering.

Denne sammenkobling tilskynder til udforskning af moderne udviklingsstrategier, samtidig med at den opretholder problemfri integration med eksterne værktøjskæder.Systemet understøtter håndtering af flere opgaver i dynamiske miljøer.

Programmering og fejlretningsgrænseflader

Robuste programmerings- og fejlretningsmetoder er uundværlige for at låse op for hardwarekomponenternes fulde funktionalitet.AVR-teknologier giver forskellige grænseflader, der matcher forskellige systembegrænsninger, hvilket tillader valg af værktøjer baseret på specifikke krav.

UPDI (Unified Program and Debug Interface)

UPDI introducerer forbedringer, der resonerer med moderne projektkrav, såsom:

• En enkeltledningsforbindelse: Forenkler kabelkrav og minimerer opsætningskompleksiteten.

• Omkostningseffektiv implementering: Letter adgangen for projekter, der opererer inden for stringente budgetmæssige begrænsninger.

UPDI foretrækkes i design med begrænset plads eller systemer med minimal ledningsføring på grund af dens enkle opsætning og pålidelige fejlfinding.Det reducerer fejlretningstiden og understøtter hurtigere implementering i komplekse eller tidsfølsomme applikationer.

ISP (In-System Programming)

ISP er fortsat en betroet hæfte for indlejret programmering, der understreger kompatibilitet inden for:

• Ældre projekter: Sikrer jævn integration med tidligere generations AVR-enheder.

• Blandede systemmiljøer: Professionelle, der udnytter forskellige AVR-designs, kan opretholde ensartet arbejdsgang.

Med sin dokumenterede pålidelighed fremhæver ISP praktiske designtilgange, der adresserer både tekniske forhindringer og kompatibilitetsudfordringer.Udnyttelse af denne grænseflade demonstrerer fremsyn i at bygge bro over generationskløfter i indlejrede systemer.

JTAG/debugWIRE

Til avanceret teknisk debugging leverer JTAG- og debugWIRE-grænseflader:

• Mikrocontrollerobservation: Giver præcis indsigt under systemdrift.

• Granulær kontrol over optimering: Faciliterer en dybere forståelse, hvilket muliggør forfining af ydeevnekritiske applikationer.

Disse værktøjer udmærker sig i scenarier, der kræver hardwareorienteret præcision, hvor opnåelse af systempålidelighed og gennemsigtighed kræver avanceret diagnostik.Teams, der anvender JTAG/debugWIRE-grænseflader, viser en forpligtelse til at løfte indlejrede løsninger gennem omhyggelig systemforfining.

Konklusion

AVR-mikrocontrollere forbliver nyttige, fordi de kombinerer hastighed, enkelhed, lavt strømforbrug og bred udviklingsstøtte.Deres integrerede perifere enheder, skalerbare produktfamilier og stærke Arduino-økosystem gør dem velegnede til uddannelse, forbrugerenheder, automatisering, bilsystemer og IoT-projekter.Selvom 32-bit mikrocontrollere nu er almindelige, giver AVR-enheder stadig et praktisk og omkostningseffektivt valg til applikationer, der har brug for pålidelig kontrol uden høj behandlingskompleksitet.

Ofte stillede spørgsmål [FAQ]

1. Hvad er formålet med en AVR-mikrocontroller?

En AVR mikrocontroller bruges til at styre og styre elektroniske systemer på en enkel og effektiv måde.Den kombinerer en processor, hukommelse og input/output ben i én lille chip, som gør det muligt at håndtere opgaver som at læse sensorer, behandle data og styre enheder.Det bruges almindeligvis i indlejrede systemer, der kræver hurtig respons og pålidelig drift, såsom automatisering, kontrolsystemer og elektroniske produkter til hverdagsbrug.

2. Er AVR en mikrocontroller eller en mikroprocessor?

AVR er en mikrocontroller, ikke en mikroprocessor.En mikrocontroller inkluderer indbygget hukommelse, input/output-porte og andre funktioner inde i en chip, mens en mikroprocessor normalt har brug for eksterne komponenter for at fungere.På grund af dette er AVR-mikrocontrollere mere velegnede til kompakte og energibesparende systemer, hvor alt skal være integreret og nemt at bruge.
