Typer af IC-kondensatorer: MIM-, MOM- og MOS-sammenligningsvejledning

Kondensatorer i integrerede kredsløb er ikke alle bygget ens, og hver type er designet til at løse et andet problem i kredsløbsdesign.MIM-, MOM- og MOS-kondensatorer adskiller sig i, hvordan de er opbygget, hvor stabil deres kapacitans forbliver, og hvor effektivt de bruger chipområdet.Disse forskelle påvirker direkte ydeevnen i analoge, RF- og blandede signalsystemer.Denne artikel forklarer, hvordan hver kondensator fungerer, understreger deres styrker og begrænsninger og viser, hvordan designbeslutninger styres af afvejninger mellem nøjagtighed, tæthed, stabilitet og fremstillingskompleksitet.

Katalog

MIM kondensatorer

MIM kondensatorer bruger to metalplader adskilt af et meget tyndt isolerende lag.Denne enkle struktur giver dem mulighed for at opbevare ladning effektivt inden for et lille område.Den korte afstand mellem pladerne hjælper med at opnå høj kapacitanstæthed, hvilket gør dem velegnede til kompakte designs.Små uønskede effekter som parasitisk kapacitans kan dog stadig forekomme og påvirke nøjagtigheden lidt.

MIM-kondensatorer forbedrer kapacitansen ved at stable flere metallag og forbinde dem gennem vias.Denne opsætning øger det effektive pladeareal uden at tage ekstra plads på chippen.Valget af metallag afhænger af designmålet, balancering af kompakt layout og stabil ydeevne.Dette gør MIM-kondensatorer pålidelige til analoge og RF-kredsløb, hvor ensartet adfærd er vigtig.

Tilføjelse af MIM-kondensatorer kræver ekstra procestrin, hvilket øger fremstillingskompleksiteten og omkostningerne.Omhyggelig koordinering under design og fremstilling er nødvendig for at undgå problemer.Samtidig skal det isolerende lag klare stærke elektriske felter uden at bryde ned.Når de er designet korrekt, tilbyder MIM-kondensatorer stabil og forudsigelig ydeevne, især i højfrekvente applikationer.

MIM-kondensatorer er meget udbredt i RF-kredsløb, filtre, forstærkere og strømsystemer.Nye designs bruger bedre materialer og flerlagsstrukturer for at forbedre kapacitansen og reducere lækage.Disse forbedringer giver dem mulighed for at understøtte moderne systemer, der har brug for høj tæthed og stabil elektrisk adfærd.

MIM-kondensatorer fokuserer på nøjagtighed og stabilitet frem for maksimal tæthed.Dette gør dem til et stærkt valg for kredsløb, der skal forblive pålidelige under skiftende forhold.Løbende forbedringer i materialer og fremstilling fortsætter med at udvide deres anvendelse i avanceret elektronik, herunder højhastighedskommunikation og nye teknologier.

MOM kondensatorer

MOM-kondensatorer (Metal-Oxide-Metal) anvender sammenflettede strukturer, der er indespærret i det samme metallag for at udtrække kapacitans mellem metalliske fingre, der er placeret tæt på hinanden.Disse strukturer muliggør effektiv rumlig udnyttelse og forbedrer tætheden af ​​kondensatoren, især  i avancerede halvlederknuder, hvor fingerafstanden er minimeret, og flerlags metalliske konfigurationer er inkorporeret.Designrammen integreres problemfrit i standard CMOS-processer, hvilket undgår behovet for ekstra fremstillingstrin og letter en enkel implementering i stadig mere indviklede kredsløbsdesign.

MOM-kondensatorer er kendt for deres unikke fordele, som omfatter:

• Høj enhedskapacitans, hvilket muliggør kompakte enhedsdesign.
• Minimale parasitvirkninger, der bidrager til reduceret signalinterferens.
• Symmetri i strukturen, der sikrer ensartet ydeevne i forskellige applikationer.
• Overlegen RF-ydelse skræddersyet til højhastighedssignaltransmission.
• Pålidelige matchende egenskaber, der understøtter kredsløbsdesign.

Deres kompatibilitet med flerlags ledningssystemer er bemærkelsesværdig, da det eliminerer behovet for yderligere maskelag.Anvendelsen af ​​MOM-kondensatorer i faste kondensatorapplikationer er særligt fremtrædende ved 28nm-procesknudepunkter og derunder, hvor øget tæthed og sikring af driftskompatibilitet er understreget.Disse kondensatorers evne til at opfylde ydeevnekravene til højfrekvente højhastighedskredsløb viser deres rolle i at afbøde udfordringer knyttet til præcision og skala.

På trods af deres fordele har MOM-kondensatorer visse begrænsninger, især med hensyn til at opnå den stabilitet og præcise kapacitanskontrol, der ses i MIM (Metal-Insulator-Metal) kondensatorer.Når præcision ikke er et kritisk krav, opvejer deres iboende symmetri og lavere produktionsomkostninger ofte bekymringer over små variationer i kapacitansværdier.

MOM-kondensatorer vælges ofte til applikationer, der kræver enkel integration og lavere omkostninger, såsom:

• RF-komponenter, der kræver pladseffektivitet.
• ADC'er optimeret til strømlinede ledningskonfigurationer.
• Højhastighedsdatalink-kredsløb, der balancerer ydeevne med overkommelig pris.

Effektiv udnyttelse af MOM-kondensatorer kræver en stor forståelse af designnuancer.Optimering af layoutet af interdigiterede metalliske fingre og udnyttelse af flerlagsstrukturer kræver omhyggelig kalibrering for at forhindre forringelse af ydeevnen.Avancerede simuleringsværktøjer bruges til at forudsige parasitter og finjustere geometrier, med designteams, der anvender iterativ prototyping til at forfine kondensatorens ydeevne.Denne praksis sikrer, at MOM-kondensatorer opfylder præcise krav, samtidig med at systemets integritet bevares.

Drevet mod mindre procesknudepunkter inden for halvlederindustrien placerer MOM-kondensatorer ikke blot som kapacitansgeneratorer, men som facilitatorer af skalerbare systemdesigns med høj tæthed.Deres integrationsfilosofi afspejler en bredere tendens inden for ingeniørarbejde, der udnytter mulighederne i standardprocesser til strømlinede arbejdsgange og ensartede resultater, og balancerer effektivitet med praktisk.

MOM-kondensatorer spiller en væsentlig rolle i RF-kredsløb, der kræver elastisk signaltransmission og præcis impedanskontrol.Deres evne til at opretholde signalkonsistens bringer dem på linje med fremskridt inden for moderne trådløs kommunikation, hvor øgede transmissionshastigheder og designsymmetri er vigtige.Dette dobbelte fokus på hastighed og præcision understreger kondensatorernes tilpasningsevne til det hurtigt udviklende teknologiske landskab, hvilket sikrer, at de forbliver værdifulde værktøjer til at muliggøre effektiv global forbindelse.

MOS kondensatorer

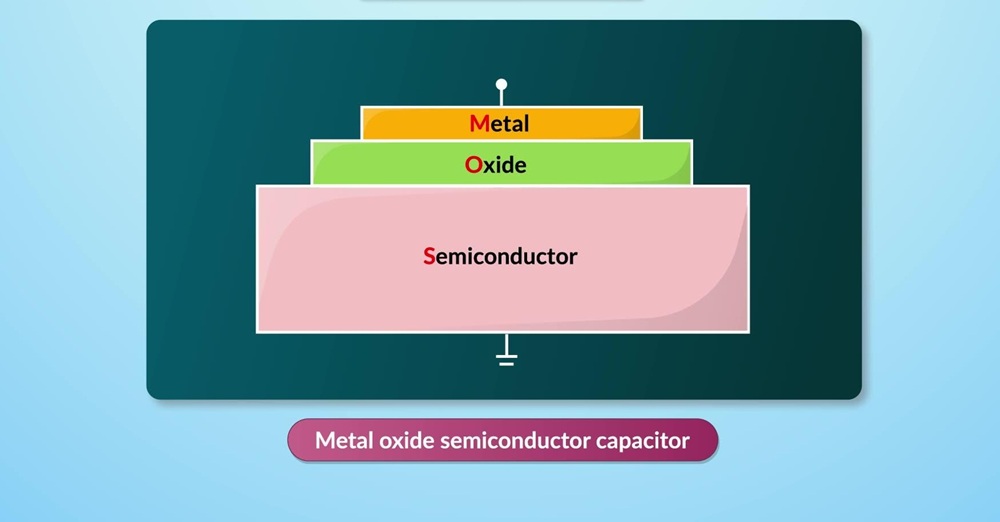

MOS-kondensatorer (Metal-Oxide-Semiconductor) tjener som grundlæggende komponenter i MOSFET-baserede kredsløb og moderne integrerede systemer.Deres struktur, en lagdelt formation af metalport, oxidisolator (typisk SiO₂ på grund af dets isoleringseffektivitet) og halvledersubstrat, repræsenterer en konvergens af præcisionsteknik og materialevidenskab.Styret af gate-spænding fungerer disse kondensatorer i tre domæner: akkumulering, udtømning og inversion.Hvert domæne introducerer særskilte elektrostatiske effekter, der direkte former deres praktiske anvendelser.

Strukturelle og funktionelle interaktioner

• Karakteristika inden for inversionsregionen

I inversionsområdet (hvor Vgs > Vth) minder MOS-kondensatorer meget om parallelpladekondensatorer, hvor oxidlaget fungerer som dielektrikum.Denne ledningstilstand leverer forbedret linearitet, hvilket er tiltalende for applikationer, der kræver forudsigelige kapacitansprofiler.Ydermere introducerer deres dynamiske operationelle adfærd, drevet af gatespændingsmodulation, muligheder for at bruge dem som spændingsstyrede kondensatorer.Kredsløb, der er afhængige af justerbar kapacitans, får funktionel diversitet, selvom der kan opstå ulineariteter, hvilket kræver omhyggelig evaluering i scenarier med streng ydeevne.

• Spændingsvariabilitet og udfordringer i præcision

Kapacitansvariabilitet, der stammer fra spændingsmodulation, giver MOS-kondensatorer en tæthedsfordel i forhold til konventionelle varianter som MIM (Metal-Insulator-Metal) eller MOM (Metal-Oxide-Metal) strukturer.Ikke desto mindre kan en sådan variabilitet være foruroligende for følsomme designs, da den introducerer ikke-lineær adfærd, der er skadelig for præcisionsanaloge systemer som ADC'er (Analog-to-Digital Converters ) eller referencekredsløb.Ustabilitet reduceres ved at bruge MOS-kondensatorer af akkumuleringstype med NMOS i en n-brønds opsætning.Dette forbedrer stabiliteten ved positive gate-spændinger.Denne metode hjælper med at overvinde grænser og understøtter nøjagtig ydeevne i præcise analoge kredsløb.

Anvendelsesspektrum og designbegrænsninger

• Domæner af praktisk relevans

MOS-kondensatorer udnyttes i kompakte elektroniske layouts, der udmærker sig i RF-kredsløb, miljøer med blandede signaler og andre systemer, der er tilpasset til tunable kapacitanskapaciteter.Alligevel introducerer deres dynamiske natur to implikationer: forbedret områdeeffektivitet sammenflettet med modtagelighed over for variabilitetsinducerede udfordringer.Højtydende sensorer og instrumenteringskredsløb, der ofte har til opgave med stringent nøjagtighed, kan finde en sådan variabilitet mindre imødekommende.

• Evaluering af designafvejninger

Diskussionen omkring MOS-kondensatorer strækker sig ud over blotte fordele.Nøglefaktorer som tæthed, linearitet og variation afbalanceres gennem gentagen optimering.Oxidtykkelse, portgeometri og integrationsmetoder justeres for at opfylde designmål.Sådanne forfiningsprocesser udgør ikke kun tekniske justeringer, men også et fokus på samspillet mellem kredsløbsstabilitet og konsistens, der former resultater afhængigt af indviklede designkonfigurationer.

Innovative retninger og fremtidsperspektiver

• Muligheder for adaptive kredsløb

De iboende dynamiske træk ved MOS-kondensatorer antænder potentialet for adaptive designs, især i energieffektive applikationer.Udnyttelse af deres spændingskontrollerede kapacitans afslører et spektrum af muligheder for selvjusterende systemer, der er i stand til at reagere på skiftende miljøvariabler.Disse innovationer kan omdefinere operationel modstandsdygtighed og nytte i næste generations elektronik.

• Materialeudforskning for forbedret effektivitet

At vove sig ud over traditionel SiO₂-dielektrik åbner nye veje.Inkorporering af højk-materialer, såsom hafnium-baserede oxider, kan mindske variabiliteten og samtidig forbedre den samlede arealeffektivitet.Inkorporeringen af ​​sådanne avancerede dielektrika kunne fremme øget præcision i både analoge og hybride domæner.

• Computational Integration in Design Evolution

Udviklingen af MOS-kondensatordesign involverer nu i stigende grad AI-centrerede tilgange.Maskinlæringsmodeller og avancerede simuleringsværktøjer hjælper med at forudsige ikke-lineær adfærd.Disse værktøjer understøtter også smartere og mere effektive designbeslutninger.Disse teknologier fungerer som en intellektuel ramme for proaktiv fejlreduktion og bredere anvendelighed, hvilket giver MOS-kondensatorer mulighed for at blomstre i applikationer, der tidligere var begrænset af ydeevnetærskler.

Sammenligningen af MIM-, MOM- og MOS-kondensatorer

MIM-, MOM- og MOS-kondensatorer adskiller sig i struktur, nøjagtighed, stabilitet, kapacitansdensitet og fremstillingsindsats.Valget mellem dem afhænger af tre praktiske faktorer: hvor stabil kapacitansen skal forblive under bias, hvor meget layoutareal er tilgængeligt, og hvor meget proceskompleksitet kan tolereres.

MIM kondensatorer

MIM-kondensatorer følger en parallelpladestruktur, hvor to metalplader er adskilt af et dielektrisk lag.Kapacitansen bestemmes direkte fra pladeareal × enhedskapacitans, så den kan estimere værdier med høj sikkerhed under layout.

I praksis er disse kondensatorer bygget ved hjælp af topmetallag (f.eks. mTOP1 og mTOP-1).Under layout er den ene plade tildelt som top og den anden som bund, og de kan ikke byttes uden at påvirke adfærd, så forbindelser skal placeres omhyggeligt og konsekvent.

Fordi det elektriske felt er godt begrænset mellem pladerne, forbliver kapacitansen meget stabil på tværs af spændingsændringer og viser stærk nøjagtighed over procesvariationer.Dette gør MIM-kondensatorer til et standardvalg i analoge og RF-kredsløb, hvor forudsigelig adfærd er vigtig.

MOM kondensatorer

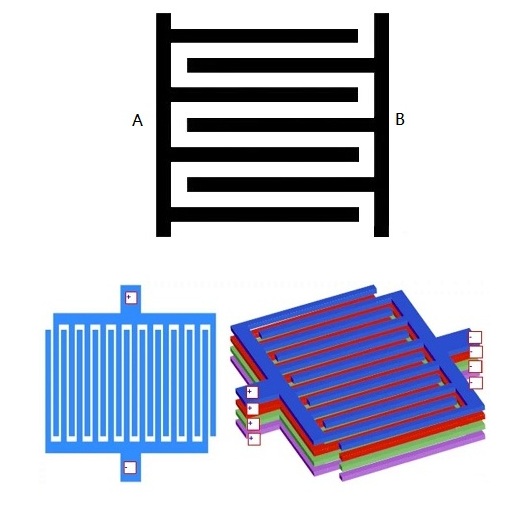

MOM-kondensatorer dannes ved at placere metalfingre side om side på det samme lag, hvilket skaber kapacitans mellem tilstødende kanter.I stedet for at stole på en dedikeret struktur, er de bygget direkte gennem geometriske routingmønstre.

Kapacitansen kan øges ved at stable flere metallag lodret og forbinde dem parallelt.Dette øger kapacitansen uden at bruge meget ekstra areal.Resultatet afhænger af, hvor mange metallag der er tilgængelige i PDK.

Fordi kapacitansen kommer fra kantkobling og layoutgeometri, er den mere følsom over for afstandsvariationer, routingdetaljer og proceseffekter.Som et resultat er MOM-kondensatorer mindre forudsigelige og mindre stabile end MIM-kondensatorer.

De bruges typisk, når der er behov for moderat kapacitans, området skal bevares, og høj præcision er ikke afgørende.

MOS kondensatorer

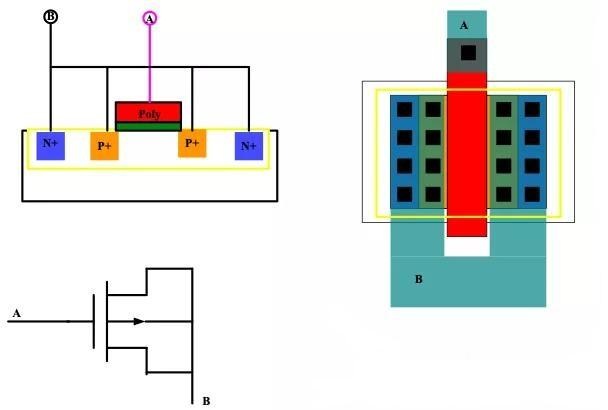

MOS-kondensatorer skabes ved at konfigurere en MOS-transistor som en to-terminal enhed, normalt ved at binde visse terminaler sammen.Kapacitansen kommer fra gate-oxidet og kanalområdet nedenunder.

Nøgleadfærden er, at kapacitansen ændres med den påførte spænding, fordi kanaltilstanden skifter mellem akkumulering, udtømning og inversion.Dette betyder, at kapacitansen er ikke-lineær og bias-afhængig, snarere end fast.

På grund af dette er MOS-kondensatorer ikke egnede til kredsløb, der kræver stabile eller præcise kapacitansværdier.Men denne samme variabilitet gør dem nyttige i kredsløb, der med vilje er afhængige af spændingsstyret kapacitans, såsom tuning eller adaptive systemer.

Som med MIM er terminalerne ikke udskiftelige, og forkerte forbindelser kan føre til utilsigtede driftsområder.

Når man sammenligner kondensatorer under det samme layoutområde, er den generelle tendens:

MIM < MOM < MOS

MOS-kondensatorer giver den højeste kapacitans pr. arealenhed, mens MIM-kondensatorer giver den laveste.I mange processer leverer en MIM-kondensator kun omkring en tredjedel af kapacitansdensiteten af ​​en MOS-kondensator.

Dette gør MOS-strukturer attraktive, når området er stramt begrænset, selvom de ofrer nøjagtighed og stabilitet.

MOM-kondensatorer er bygget udelukkende af standard metal-routing-lag, så de kræver ikke ekstra masker eller specielle fremstillingstrin.Dette holder processen enkel og omkostningseffektiv, især i avancerede noder med mange metallag.

MIM-kondensatorer kræver derimod yderligere masker og dedikerede dielektriske lag.Disse ekstra trin øger fremstillingens kompleksitet og omkostninger, men de muliggør meget bedre kontrol over kapacitansnøjagtighed og stabilitet.

I praktisk design skaber dette en klar afvejning:

• MOM → enklere proces, lavere omkostninger, lavere præcision
• MIM → mere kompleks proces, højere omkostninger, højere præcision

Konklusion

MIM-, MOM- og MOS-kondensatorer tjener hver især en klar rolle i moderne mikroelektronik, uden at en enkelt type passer til alle applikationer.MIM-kondensatorer tilbyder den højeste stabilitet og nøjagtighed, men kræver mere kompleks fremstilling.MOM-kondensatorer giver en balance mellem tæthed og omkostninger ved at bruge standard metallag, dog med mindre præcision.MOS-kondensatorer leverer den højeste kapacitanstæthed og tunbarhed, men deres spændingsafhængige adfærd begrænser brugen i præcisionskredsløb.I praksis kommer kondensatorvalg ned på at afbalancere ydeevnebehov, tilgængeligt område og procesbegrænsninger, hvilket sikrer, at den valgte struktur stemmer overens med kredsløbets funktionelle mål.
