Schmitt Trigger forklaret, arbejdsprincip, kredsløbstyper og applikationer

En Schmitt-trigger er et komparatorkredsløb, der bruger positiv feedback og hysterese til at skabe stabil skift mellem HØJ og LAV udgangstilstande.Dens dobbelttærskeldesign hjælper med at forhindre falsk udløsning forårsaget af støj, langsomme signalændringer eller små spændingsudsving.Denne artikel forklarer, hvordan Schmitt-triggere fungerer, hvordan de kan implementeres ved hjælp af tunneldioder, komparatorer, transistorer og IC'er, og hvordan de bruges til bølgeformformning, støjfiltrering, pulsforfining, timingkredsløb og signalkonditionering.

Katalog

Introduktion til Schmitt Trigger

Schmitt-triggeren skiller sig ud som et unikt komparatorkredsløb kendetegnet ved dets dobbelttærskelmekanisme, opnået gennem positiv feedback.Denne funktion, kaldet hysterese, giver den betydelige fordele med hensyn til signalstabilitet og præcision.I modsætning til konventionelle komparatorkredsløb, som kan producere uforudsigelige reaktioner på mindre indgangsspændingsudsving, anvender Schmitt-triggeren to forskellige tærskler: en positiv og en negativ.Når indgangsspændingen overstiger den positive tærskel, går kredsløbet over i en høj tilstand.Omvendt udløser fald under den negative tærskel et skift til en lav tilstand.Mellem disse tærskler forbliver outputtet stabilt, hvilket giver kredsløbet en hukommelseslignende egenskab, der forbedrer driftssikkerheden.

Denne bistabile multivibrator tjener hovedfunktioner i analog-til-digital signalkonvertering, støjfiltrering og bølgeformsformning.Ved at transformere ustabile analoge signaler til rene digitale udgange hjælper Schmitt-triggeren med at afbøde forstyrrelser forårsaget af fluktuerende spændinger, især i støjende elektriske miljøer.Anvendelser for kredsløbet spænder vidt, fra grundlæggende logiske systemer til indviklede feedback-sløjfer i multivibratorer, hvilket demonstrerer dets tilpasningsevne og uundværlige rolle på tværs af forskellige aspekter af elektronisk design.

Rollen af positiv feedback

Schmitt-triggeren skylder sin pålidelige ydeevne til den positive feedback-mekanisme, der er integreret i dens design.Positiv feedback forstørrer forskellen mellem indgangsspændingen og tærskelniveauerne, hvilket sikrer, at kredsløbet træffer klare koblingsbeslutninger, selv under udfordrende forhold.I stedet for at stole på absolutte indgangsspændingsværdier, styrker denne dynamik kredsløbets evne til at modstå inputstøj og transiente udsving.

I miljøer, der er udsat for svingende spændinger, såsom dem forårsaget af inkonsistente strømkilder eller elektromagnetisk interferens, forbliver Schmitt-triggeren robust til at opretholde ensartede output.Mekanismen fjerner fejl forårsaget af korte støjspidser, hvilket understøtter stabil og pålidelig drift i praktiske applikationer.

Hysterese: Stabilisering gennem dobbelte tærskler

I hjertet af Schmitt-triggeren ligger konceptet hysterese, som sikrer præcis kobling ved at kræve, at indgangsspændingen krydser forskellige tærskler.Dette design med to tærskelværdier minimerer usikkerhed og skaber en klar afgrænsning mellem signaltilstande.Hysterese gør det muligt for kredsløbet at prioritere stabil ydeevne frem for reaktivitet over for mindre udsving.

Et praktisk eksempel kan findes i industrielle sensorer, der overvåger parametre som temperatur eller tryk.Ved at udnytte hysterese kan sensoren differentiere meningsfulde data fra transiente fluktuationer introduceret af elektrisk interferens, hvilket sikrer nøjagtige digitale output til efterfølgende analyse.Schmitt-udløserens design afspejler en forpligtelse til pålidelighed og præcision, som stemmer overens med tekniske behov.

Afbalancering af følsomhed og stabilitet

Design af en Schmitt-trigger kræver omhyggelig overvejelse af dens tærskler for at sikre korrekt balance mellem følsomhed og stabilitet.Denne balance gør det muligt at imødekomme forskellige operationelle behov uden at gå på kompromis med ydeevnen.

• Snævre tærskler kan registrere små signalvariationer, men kan føre til modtagelighed for støj, hvilket formindsker kredsløbets evne til at filtrere forbigående forstyrrelser.

• På den anden side kan alt for afslappede tærskler forsinke signalbehandlingen eller resultere i unøjagtigheder.

I lydsquelch-kredsløb, for eksempel, filtrerer en optimalt indstillet Schmitt-trigger lavniveaustøj fra, mens integriteten af ​​de ønskede lydsignaler bevares.Disse designvalg viser de afvejninger, der er involveret i at matche kredsløbsadfærd med specifikke applikationsbehov.

Schmitt-triggeren kombinerer teoretisk kredsløbsdesign med praktisk funktionalitet ved at bruge hysterese, positiv feedback og tærskelbaseret omskiftning for at forbedre signalstabilitet og støjafvisning.Dette design gør det muligt for kredsløb at fungere pålideligt selv i miljøer, der er påvirket af spændingsudsving og elektrisk interferens, der ellers kunne forstyrre ydeevnen.

Schmitt-triggere bruges i systemer, der kræver rene og stabile signalovergange for pålidelig drift i analog og digital elektronik.Deres fleksible brug understøtter applikationer lige fra grundlæggende læringskredsløb til avancerede elektroniske og industrielle systemer.

At forstå, hvordan Schmitt-triggere virker, giver værdifuld indsigt i signalbehandling og viser vigtigheden af ​​at designe kredsløb, der opretholder stabilitet, nøjagtighed og pålidelighed under uforudsigelige driftsforhold.

Teknikker til implementering af Schmitt Triggers

Tunnel Diode-baseret implementering

Implementeringen af Schmitt-triggere ved hjælp af en tunneldiode er baseret på komponentens distinkte "N"-formede volt-ampere-kurve, som letter skarpe overgange i koblingsapplikationer.Denne kurve gør det muligt for kredsløbet at ændre tilstande hurtigt, når inputsignalet oscillerer ud over specificerede spændingstærskler, hvilket fører til skarpe udgangsflip.Men denne tilgang kommer ofte til kort med hensyn til at opnå høj præcision og driftseffektivitet, hvilket gør den mere passende for systemer, der prioriterer enkelhed frem for høj ydeevne.

For at overvinde disse begrænsninger udnytter et alternativt design de grundlæggende principper for tunneldioder, mens det inkorporerer transistorbaserede kredsløb.I disse konfigurationer er transistorer parret med positive feedback-loops for at muliggøre hurtigere koblingshastigheder og strammere kontrol over hystereseeffekter.Transistorer vælges ofte frem for tunneldioder i praktiske applikationer på grund af deres bredere tilgængelighed, tilpassede designmuligheder og evne til at håndtere et større udvalg af scenarier.

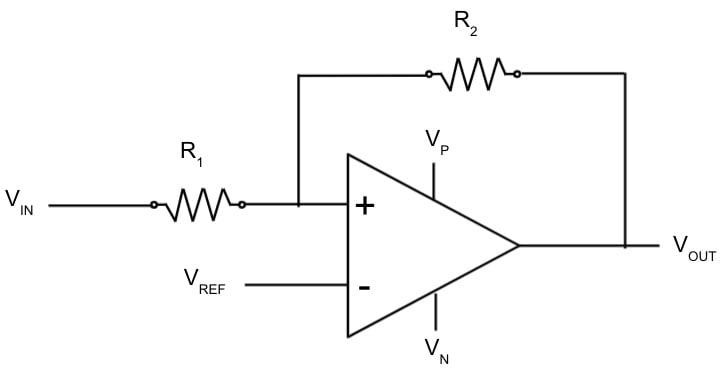

Komparator-baseret design for forbedret alsidighed

Komparator-baserede Schmitt-triggere giver en meget tilpasningsdygtig og præcis løsning, der er afhængig af positive feedback-loops for at etablere hysterese.Disse kredsløb skifter mellem høje (+Vs) og lave (−Vs) udgangsniveauer baseret på inputsignalernes differentielle adfærd.To kritiske feedbackmodstande, R1 og R2, definerer hysteresespændingsområdet og sikrer, at udgangen forbliver stabil og uigennemtrængelig for mindre inputudsving, en ideel funktion til støjreduktion og ensartet switchydeevne.

Den operationelle mekanisme omfatter følgende:

• Når den ikke-inverterende indgang (+) overstiger spændingen ved den inverterende indgang (−), skifter komparatoren til en høj udgangstilstand.
• Hvis den inverterende input overgår den ikke-inverterende input, går udgangen over til lav.
• Tilbagekoblingsmodstande skaber en spændingsdeler, der etablerer diskrete tærskler for opadgående og nedadgående overgange.
• Hysteresebåndet er matematisk udtrykt som ±(R1×Vs)/R2, hvilket tillader justeringer af følsomhed eller støjmodstand gennem modstandsmodifikationer.

Yderligere forbedringer forbedrer kredsløbets pålidelighed:

• Zenerdioder: Styrker immuniteten over for strømforsyningsvariationer, og bevarer ensartet output under dynamiske forhold.
• Strømbegrænsende modstande (f.eks. R3, R4): Minimer offsetfejl og muliggør præcis finjustering for at imødekomme driftskrav.

Disse tilføjelser kan i høj grad forbedre ydeevnen, hvilket gør kredsløbet mere stabilt og velegnet til komplekse applikationer.

Optimeret transistor-baseret Schmitt Trigger

Et meget brugt design involverer to transistorer konfigureret i en regenerativ positiv feedback-loop.Denne opsætning etablerer hysteresefunktionalitet gennem samspillet mellem transistorer, hvilket sikrer distinkte spændingstærskler for overgange mellem høje og lave tilstande.Anvender typisk NPN-transistorer:

• En transistor (T1) forbliver inaktiv ved lave inputniveauer, hvilket gør det muligt for den anden transistor (T2) at lede, hvilket resulterer i en lav outputtilstand.
• Når indgangsspændingen overstiger en kritisk tærskel, aktiveres T1, hvilket fører til T2's deaktivering og vender udgangen til høj.

Væsentlige ændringer i dette design forbedrer dets funktion:

• Modstand RE: Fungerer som en pull-down komponent for at opretholde lave udgangsspændinger, når det er nødvendigt.
• Feedback-netværk: Justerbare modstande optimerer hysterese og koblingsadfærd for at tilpasse funktionalitet baseret på krav.

Til applikationer, der kræver fleksibilitet, bruges modstandsjustering til at afbalancere logisk nøjagtighed og højhastighedskobling, samtidig med at de opfylder specifikke systemkrav og driftsstandarder.Dette transistor-baserede design rummer analoge og digitale konfigurationer, såsom inverterende kredsløb, hvor hysterese hjælper med at filtrere støj og stabilisere ydeevnen i fluktuerende miljøer.

De diskuterede teknikker understreger tilpasningsevnen af ​​Schmitt-triggere i forskellige sammenhænge.Tunneldioder, komparatorer og transistorer giver forskellige designmuligheder til at matche systemkravene.Nylige fremskridt inden for kredsløbssimuleringsværktøjer og anvendelsen af ​​iterativ feedback sikrer, at design fortsætter med at udvikle sig og opfylder moderne ydeevnekrav i dynamiske tekniske udfordringer.

Schmitt udløser applikationer

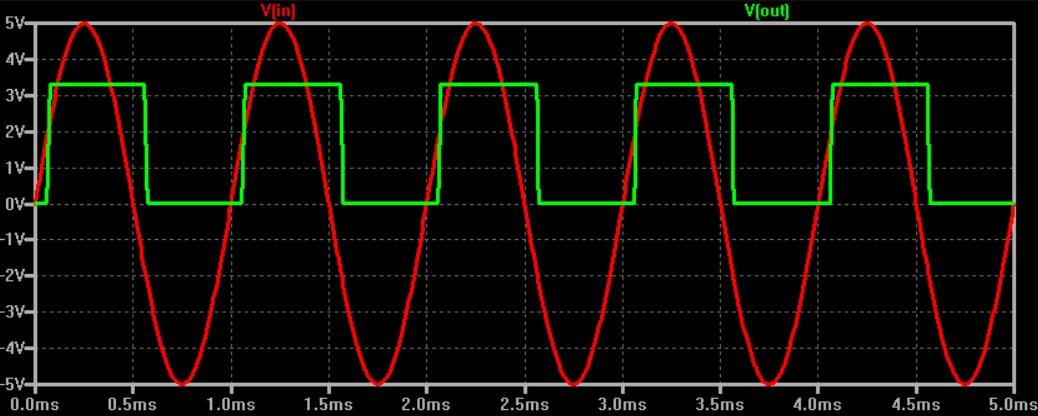

Bølgeform transformation

Schmitt-triggeren har en væsentlig funktion ved at konvertere uforudsigelige eller jævnt oscillerende analoge signaler, såsom sinusformede eller trekantede bølgeformer, til distinkt definerede rektangulære impulser, der er egnede til digitale systemer.Disse rektangulære impulser muliggør binær signalbehandling, hvilket forbedrer anvendeligheden af ​​analoge datastrømme i digitale platforme.Analog-til-digital konvertering støder ofte på forhindringer som tærskelustabilitet eller støjinduceret signalinterferens.Hysteresemekanismen, der er iboende i Schmitt-triggere, fremmer signalkonsistens ved at etablere klare øvre og nedre aktiveringstærskler.Dette sikrer præcis signaldifferentiering og afbøder uregelmæssig koblingsadfærd.Denne funktion bruges i sensornetværk, dataindsamlingsmoduler og miljøovervågningssystemer for at understøtte stabil og nøjagtig digital integration.

Forfining af pulskanter

I moderne digitale arkitekturer påvirker signalintegriteten direkte systemets pålidelighed, især i scenarier, der involverer højhastighedsdatatransmission eller komplekse kommunikationskanaler.Problemer som ujævne stignings- og faldtider eller impedansmismatch-inducerede overskridelser kan kompromittere kritiske operationer.Schmitt-triggere demonstrerer deres nytte ved at forfine forvrængede impulser til symmetriske bølgeformer og derved bibeholde signalkohærens.Denne signalforfining hjælper ingeniører med at sikre ensartet ydeevne på tværs af forskellige miljø- og driftsforhold.For eksempel drager mikrocontroller-baserede kommunikationsdesign fordele af den præcise kantformning, der tilbydes af Schmitt trigger-kredsløb, som bidrager til problemfri datasynkronisering og minimerer fejlkommunikation med grænsefladekomponenter.

Filtrering af støj med lav amplitude

Elektroniske systemer kæmper ofte med vedvarende støj, som introducerer subtile udsving, der skjuler meningsfuld databehandling.Schmitt-triggerens konfigurerbarhed til at indstille distinkte amplitudetærskler fungerer som et praktisk filter, der muliggør selektiv passage af signaler over en specifik amplitude.Denne funktion reducerer mindre forstyrrelser, mens den beskytter pulssignaler til systemdrift.Applikationer, der er afhængige af denne amplitudefiltrering, spænder fra lydbehandlingsplatforme, der prioriterer taleklarhed over omgivende interferens, til automatiseringssystemer, hvor det at skelne ægte input-kommandoer fra fremmede signaler fundamentalt påvirker ydeevnen.Schmitt-triggere bruges ofte i applikationer, der kræver klar adskillelse mellem nyttige data og baggrundsstøj.

Timing og signalgenerering

Når de kombineres med kondensatorer og modstande i feedback-sløjfer, kan Schmitt-triggere generere stabile rektangulære signaler og clock-impulser.Astabile, monostabile og bistabile multivibratorkredsløb er meget brugt til timing og sekvensstyring.Disse kredsløb understøtter tællere, oscillatorer og timersystemer, der bruges i mikroprocessorer og digital signalbehandling.Schmitt trigger-baserede multivibratorer er også konfigureret til at give pålidelige timingkilder til stabil synkroniseret drift under krævende forhold.

Fælles integrerede kredsløb med Schmitt Trigger-funktionalitet

Integrerede kredsløb med Schmitt-triggermekanismer tjener adskillige praktiske roller, hvilket muliggør forbedret signalbehandling, reducerer støjfølsomhed og strømliner kredsløbsdesign.Disse IC'er er indlejret med funktioner, der letter stabil signalbehandling, oversætter uberegnelige overgange til konsistente impulser og forbedrer pålideligheden i elektroniske systemer.Optimeret ydeevne kan opnås uden ekstra eksterne komponenter, hvilket understøtter enklere kredsløbsdesign og stabil drift.Nedenfor er almindeligt anvendte IC'er med Schmitt-triggerfunktioner.

Fremtrædende IC'er, der bruger Schmitt Trigger-funktioner

Adskillige integrerede kredsløb er designet med indbyggede Schmitt-triggerfunktioner, der tilbyder forskellige applikationer på tværs af en række områder.Deres iboende egenskaber og praktiske fordele er skitseret her for at illustrere deres betydning i moderne elektronisk design:

Dual fire-input NAND Gate (74LS18)

• 74LS18 inkorporerer Schmitt trigger-indgange til pålideligt at håndtere støjende eller ustabile signaler.

• Dens dobbelte fire-input-konfiguration letter komplekse logiske operationer i kompakte designs.

• Applikationer omfatter debounce-kredsløb, logiske kontrolmekanismer og stabilitetskritiske systemer til digitale overgange.

Hex inverter porte (74LS14)

• 74LS14 består af seks uafhængige inverter-gates udstyret med Schmitt trigger-funktionalitet.

• Ideel til tilfælde, der kræver ren invertering af signaler med langsomme overgangshastigheder eller uregelmæssige kanter.

• Almindelige brugsscenarier omfatter analog-til-digital konverteringer, bølgeformsformning og præcise timingsystemer i clocksignalgenerering.

NOR-porte med to indgange (74132/74HC132)

• 74132 og 74HC132 har NOR-porte forbedret med hysterese for robust signaldiskrimination.

• Designet til at afbøde fluktuerende inputsignaler og understrege outputkonsistens.

• Anvendes i digitale kontrolapplikationer, hvilket sikrer støjafvisning og opretholder driftssikkerhed.

Dobbelt monostabile multivibratorer (74221/74LS221)

• Disse IC'er integrerer Schmitt-triggerkarakteristika for pålideligt at producere impulser selv under støjende inputscenarier.

• Udbredt i timing-fokuserede opgaver såsom forsinkelsesgenerering og pulsbreddemodulationssystemer.

• Bidrage til stabilisering af kredsløbsydelse under variable driftsforhold.

Alsidige timer-IC'er (555 timer)

• Den berømte 555 Timer kan konfigureres som et Schmitt-triggerkredsløb til opgaver som bølgeformgenerering eller signalstabilisering.

• Udstrakt anvendt på tværs af projekter såsom oscillatorkredsløb, clockmodulationssystemer og brobygning af analog-digital designhuller.

• Dens tilpasningsevne styrker dens position som en kritisk komponent i forskellige elektroniske designs.

Quad to-input NAND Schmitt Triggere (CD4093)

• CD4093 integrerer fire NAND-gates med iboende Schmitt-triggeregenskaber til håndtering af ikke-lineære signaler.

• Finder nytte i start-nulstillingssystemer, frekvensgenereringsopgaver og debounce-applikationer, der kræver præcision og stabilitet.

• Velegnet til applikationer, der kræver modstandsdygtighed over for støj og uregelmæssige input.

Udforskning af praktiske systemforbedringer

Den indlejrede Schmitt-trigger-funktionalitet i disse IC'er fremmer pålidelig systemadfærd og øger kredsløbspålidelighed.

• Observationer afslører deres rolle i signalbehandling til mikrocontroller-input, hvor stabile signaler er vigtige.

• Grundlæggende applikationer omfatter stabilisering af oscillatorer og håndtering af problemer relateret til variabilitet i signalinput eller overgange.

• Praktisk indsigt opnået gennem praktiske implementeringer demonstrerer det transformative potentiale af Schmitt-triggere i raffinering af kredsløbsdesign og adressering af støjrelaterede udfordringer.

Konklusion

Schmitt-triggere er værdifulde, fordi de forbedrer signalstabilitet, støjimmunitet og switch-pålidelighed i både analoge og digitale kredsløb.Deres hysteresehandling gør det muligt for kredsløb kun at reagere på meningsfulde inputændringer, hvilket gør dem nyttige til sensorer, oscillatorer, debounce-kredsløb, clockgenerering og støjende signalkonvertering.Med forskellige implementeringsmuligheder og bredt tilgængelige Schmitt trigger IC'er forbliver de en praktisk løsning til at skabe rene, pålidelige og veldefinerede digitale signaler fra ustabile inputs.

Ofte stillede spørgsmål [FAQ]

1. Hvordan forbedrer hysterese stabiliteten af et Schmitt triggerkredsløb?

Hysterese forbedrer stabiliteten ved at bruge to separate switch-tærskler i stedet for én.Dette forhindrer udgangen i at ændre sig hurtigt, når der er små spændingsudsving eller elektrisk støj.Som et resultat producerer Schmitt-triggeren ren og stabil koblingsadfærd, især i støjende omgivelser.

2. Hvorfor er positiv feedback vigtig i Schmitt trigger operation?

Positiv feedback styrker forskellen mellem indgangssignalet og koblingstærsklerne.Dette gør det muligt for kredsløbet at lave klare overgange mellem høje og lave tilstande uden tøven.Det forbedrer også støjimmunitet og hjælper med at opretholde pålidelige udgangssignaler.

3. Hvordan konverterer en Schmitt-trigger støjende analoge signaler til rene digitale signaler?

En Schmitt-trigger filtrerer uønskede udsving ved kun at tillade skift, når inputtet krydser definerede spændingstærskler.Små variationer mellem disse tærskler ignoreres, hvilket fjerner ustabil adfærd og konverterer støjende analoge input til stabile digitale impulser.

4. Hvorfor er Schmitt-triggere almindeligvis brugt i bølgeformsformningskredsløb?

Schmitt-triggere bruges til bølgeformformning, fordi de kan omdanne svage eller forvrængede bølgeformer til rene firkantede bølger.Dette forbedrer signalkvaliteten og sikrer nøjagtig timing i digitale systemer, kommunikationskredsløb og clockgenereringsapplikationer.

5. Hvordan påvirker justering af tærskelværdien Schmitt-udløserens ydeevne?

Tærskeljustering ændrer, hvor følsomt kredsløbet er over for inputsignaler.Smalle tærskler får kredsløbet til at reagere på mindre ændringer, mens bredere tærskler forbedrer modstanden mod støj.Korrekt justering hjælper med at balancere reaktionsevne og signalstabilitet.

6. Hvorfor er Schmitt-triggere værdifulde i sensor- og automationssystemer?

Sensorer producerer ofte ustabile signaler på grund af elektrisk interferens eller miljømæssige forhold.En Schmitt-trigger fjerner disse uønskede udsving og giver stabile output, hvilket tillader automatiseringssystemer og controllere at reagere mere præcist og pålideligt.

7. Hvordan forbedrer komparatorbaserede Schmitt-triggere switching-pålidelighed?

Komparatorbaserede Schmitt-udløsere bruger feedbackmodstande til at skabe kontrollerede hystereseniveauer.Dette sikrer stabil skift mellem høj og lav tilstand, selv når indgangssignalet ændrer sig langsomt eller indeholder støj, hvilket gør kredsløbet mere pålideligt i praktiske applikationer.

8. Hvilke fordele giver transistorbaserede Schmitt-triggere?

Transistorbaserede Schmitt-triggere giver hurtig omskiftningshastighed, justerbar hysterese og stærk støjfiltreringsevne.Deres design giver også ingeniører mulighed for at tilpasse switchadfærd til forskellige analoge og digitale kredsløbsapplikationer.

9. Hvorfor er Schmitt-triggere vigtige i timing- og pulsgenereringskredsløb?

Schmitt-triggere hjælper med at generere stabile clock-impulser og timing-signaler ved at producere rene overgange mellem output-tilstande.Dette gør dem nyttige i oscillatorer, tællere og multivibratorkredsløb, hvor nøjagtig timing er påkrævet for synkroniseret drift.

10. Hvordan forbedrer IC'er med indbygget Schmitt trigger-funktionalitet kredsløbsdesign?

Integrerede kredsløb med indbyggede Schmitt-udløsere forenkler kredsløbsdesign ved at reducere behovet for ekstra støjfiltrerende komponenter.De forbedrer signalstabiliteten, forbedrer koblingssikkerheden og hjælper med at opretholde rene digitale signaler i systemer, der er påvirket af langsomme eller støjende input.
