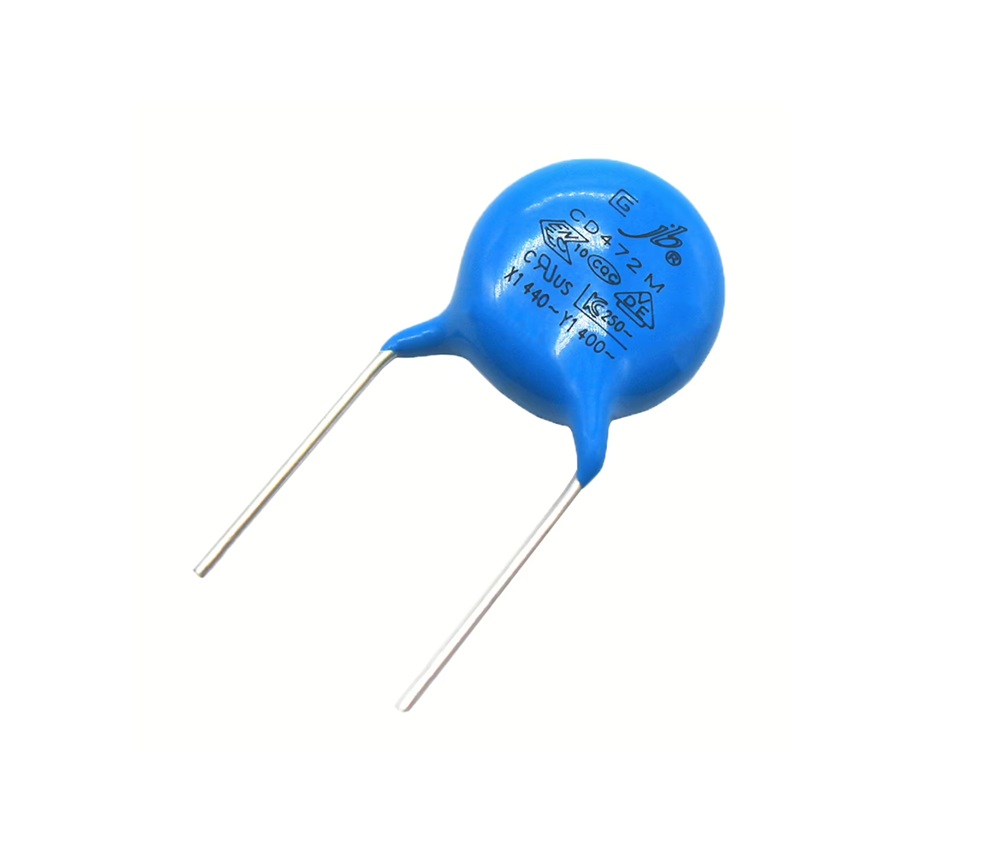

Sikkerhedskondensatorer forklaret: Typer, funktioner og valgvejledning

Sikkerhedskondensatorer er beskyttende komponenter, der bruges til at forbedre elektrisk sikkerhed, reducere elektromagnetisk interferens og stabilisere kredsløbsdrift.De er designet til at håndtere spændingsbelastning, temperaturændringer, fugt og fejlforhold uden at skabe stød eller brandrisiko.Denne artikel forklarer funktion, klassificering, udvælgelsesfaktorer, teststandarder og spændingsnedgangsadfærd for sikkerhedskondensatorer i strømforsyninger, apparater, industrielle systemer og elektroniske kredsløb med lav effekt.

Katalog

Udforskning af sikkerhedskondensatorer

Sikkerhedskondensatorer er designet til at holde elektriske systemer sikre under normal brug og uventede fejl.De hjælper med at forhindre skader forårsaget af spændingsspidser, overophedning eller elektrisk fejl.Deres hovedopgave er at beskytte både udstyret og brugeren.Disse kondensatorer er bygget til at håndtere barske forhold, hvilket gør dem pålidelige i mange typer elektroniske systemer.

De omfatter indbyggede sikkerhedsfunktioner, der reducerer risici såsom elektrisk stød eller brand.Standarder som IEC 60384-14 og UL 60384-14 definerer, hvordan disse kondensatorer skal fungere under stress.Dette sikrer, at de forbliver stabile, selv når de udsættes for højspænding, temperaturændringer eller fugt.På grund af dette bruges de i vid udstrækning i systemer, der kræver stærk og ensartet beskyttelse.

Sikkerhedskondensatorer er vigtige i både industrielle og daglige applikationer.De hjælper med at opretholde stabil drift i maskiner, strømsystemer og elektroniske enheder.I overspændingsbeskyttelse reducerer de pludselige spændingsspidser, der kan beskadige følsomme dele.Dette gør dem nyttige i miljøer, hvor forholdene kan ændre sig hurtigt.

Deres design inkluderer funktioner, der forbedrer sikkerhed og holdbarhed.Isolering og beskyttende belægninger hjælper med at reducere eksponeringen for højspænding.Der er også forskellige typer baseret på deres funktion.Klasse X kondensatorer bruges på tværs af elledninger til at kontrollere spændingsspidser, mens klasse Y kondensatorer forbinder kredsløb til jord for at reducere stødrisikoen.Hver type bruges baseret på det nødvendige beskyttelsesniveau.

Test er en vigtig del af deres design.Disse kondensatorer gennemgår kontrol såsom levetidstest, spændingsstresstest og temperaturtest.Disse tests sikrer, at de kan håndtere langvarig brug og pludselige ændringer i forholdene.Certificering fra sikkerhedsorganisationer bekræfter, at de opfylder de krævede standarder.

Sikkerhedskondensatorer bruges også i dagligdags enheder.De hjælper med at beskytte husholdningsapparater, små elektronik og vedvarende energisystemer.I solcelleanlæg eller opladningsenheder understøtter de stabil spænding og sikker drift.Deres brug hjælper med at forbedre systemets levetid og reducerer risikoen for fejl.

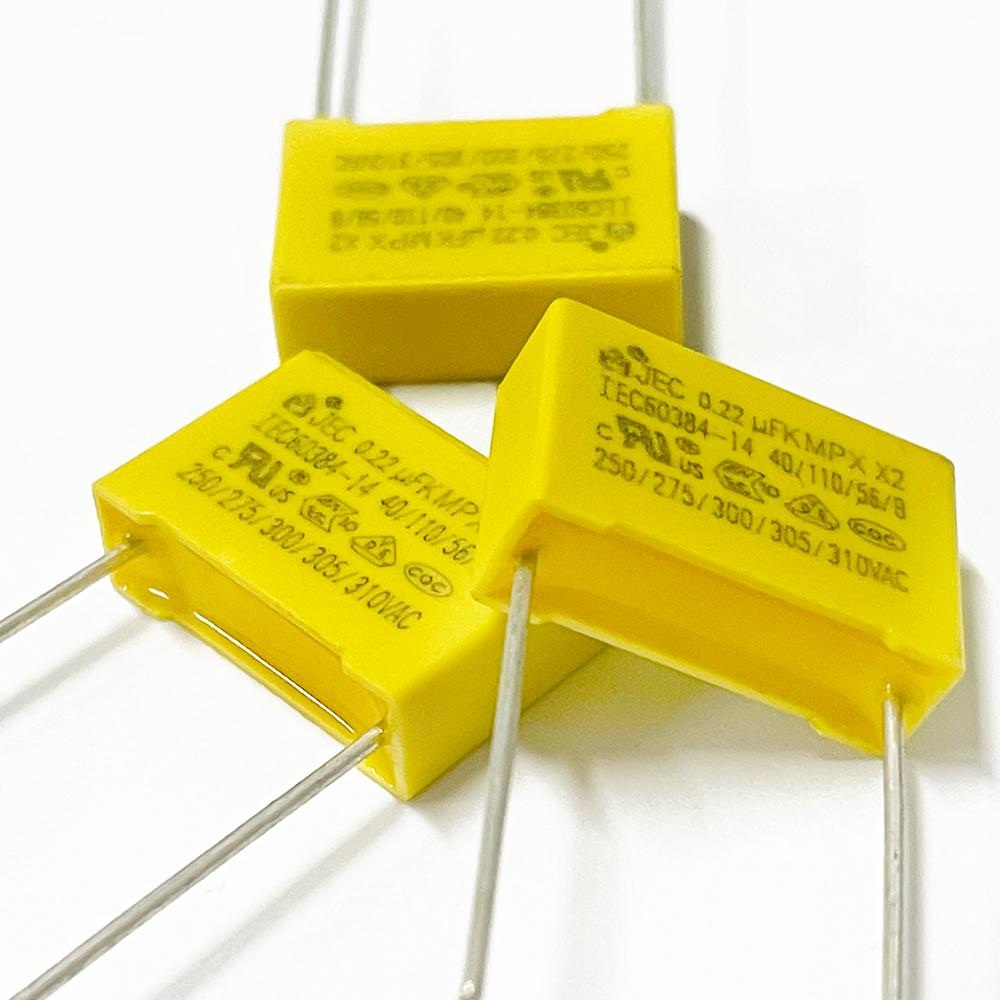

Sikkerhedskondensatorers funktionelle ansvar

Sikkerhedskondensatorer imødekommer et væsentligt teknisk behov i moderne elektroniske systemer ved at fokusere på to primære funktioner: dæmpning af elektromagnetisk interferens (EMI) og beskyttelse af brugere og udstyr mod elektriske forstyrrelser.Disse komponenter bidrager til vedvarende systempålidelighed og elektromagnetisk kompatibilitet (EMC), især i miljøer, der er sårbare over for elektrisk støj eller strømuoverensstemmelser.

EMI-filtrering og bevaring af systemstabilitet

Sikkerhedskondensatorer er centrale i filtreringen af forstyrrende elektromagnetisk interferens, der stammer fra elledninger eller tilsluttede enheder.Deres rolle er at dæmpe uønskede signaler og forhindre forstyrrelser, der kan kompromittere elektronisk drift, hvilket sikrer ensartet ydeevne.

• Storskala industrielle systemer drager stor fordel af deres EMI-filtreringsevne, der sikrer operationer, der kræver pålidelighed over længere perioder.

• Daglig forbrugerelektronik, såsom kommunikationsudstyr eller medicinsk udstyr, afhænger af effektiv undertrykkelse af EMI for at opretholde uafbrudt funktionalitet.

Ud over de grundlæggende funktioner bidrager sikkerhedskondensatorer til bredere foranstaltninger, der understøtter den overordnede systemstabilitet.Disse kondensatorer er placeret i strømforsyningernes inputkredsløb og forbedrer signalets klarhed, mens de beskytter enheder mod pludselige spændingsspidser, såsom dem, der er forårsaget af tordenvejr eller spændingsuregelmæssigheder.Deres dobbelte funktioner adresserer pålidelighed og beskytter følsomt udstyr under flygtige forhold.

Beskyttelse og implementering af fejlsikre foranstaltninger

Sikkerhedskondensatorer fremmer sikkerhedsfunktionerne i elektroniske systemer gennem specielt konstruerede materialer og robuste designs.

• Designet til at modstå ekstreme forhold som lyn-inducerede overspændinger eller elektriske netfejl, har de flammebestandige og selvslukkende egenskaber for at minimere farer, selv under sjældne fejlscenarier.

• Hurtig afladning sikrer sikkerhed ved at efterlade ingen restladning efter nedlukning, hvilket reducerer risikoen for elektrisk stød under vedligeholdelse eller håndtering.

Når de er integreret i enheder, der kræver hyppig service, reducerer pålideligheden af ​​afladningsegenskaberne driftsrisici for personale, især dem, der arbejder med højspændingssystemer.Historisk ingeniørpraksis fremhæver deres effektivitet med hensyn til at opretholde sikkerheden i krævende applikationer.

Strategisk integration og langsigtet optimering

Sikkerhedskondensatorer spiller en bemærkelsesværdig rolle i kredsløbsdesign og strømstyring ved at understøtte indviklede systemforbindelser og afbalancere flere undersystemer.

• Placeringsoptimering og avanceret materialevalg øger systemets modstandsdygtighed og reducerer samtidig sårbarheden over for aldrende komponenter.

• Deres funktionalitet er synergi med bestræbelser på at udvikle miljøvenlige enheder, der tilbyder forbedringer i energieffektivitet og understøtter bæredygtighedsmål.

Ved at fremme forlænget levetid for elektroniske enheder reducerer sikkerhedskondensatorer udskiftningsfrekvensen og materialespild, hvilket supplerer fremskridt inden for bæredygtig teknologiudvikling.Deres mangefacetterede bidrag stemmer i sidste ende med strenge krav til både sikkerhed og holdbarhed, hvilket giver en betydelig fordel i moderne elektroniske designs.

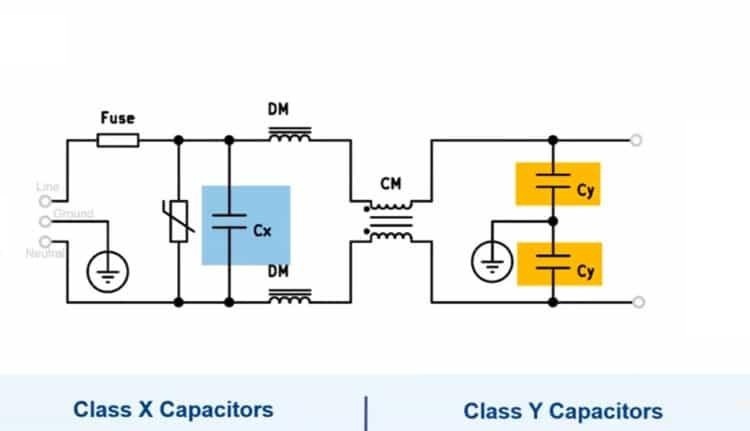

Klassificering af sikkerhedskondensatorer

Sikkerhedskondensatorer er metodisk kategoriseret baseret på deres positionelle roller inden for elektriske kredsløb og deres kapacitet til at modstå spændingspåvirkninger.Deres systematiske klassificering bidrager til at opnå driftssikkerhed på tværs af forskellige applikationer og samtidig fremme sikkerheden gennem effektiv interferensstyring.

X-kondensatorer: Styring af differentialtilstandsforstyrrelser

X-kondensatorer er indlejret mellem strømledninger (L) og neutrale (N) forbindelser for at modvirke interferens i differentiel tilstand, en type elektrisk forstyrrelse, der forekommer mellem disse to knudepunkter.Med kapacitansværdier, der når mikrofarad-området, er de dygtige til at undertrykke hurtige spændingsudsving.Konstrueret med holdbarhed i tankerne, bruger disse kondensatorer ofte filmbaserede designs, der er velegnede til at håndtere bølgestrømme og højfrekvente forstyrrelser, hvilket sikrer pålidelighed i krævende miljøer.

• Proaktive foranstaltninger involverer ofte parallelle afladningsmodstande.Disse modstande virker til at neutralisere resterende elektriske ladninger, efter at systemet er slukket, og minimerer risici såsom utilsigtede elektriske stød under vedligeholdelse eller håndtering af enheden.

• Valg af dielektrisk materiale påvirker ydeevnen.Filmteknologier som metalliseret polyester eller polypropylen tilbyder robust modstand mod termisk stress og høje pulsfrekvenser.Selvhelbredende egenskaber, der er iboende i avancerede dielektriske designs, forlænger driftslevetiden ved at mindske skader fra mindre dielektriske fejl.

• Branchepraksis omfatter accelererede ældningstest, som evaluerer langsigtet stabilitet og ydeevne, hvilket sikrer pålidelighed under forhold, der simulerer langvarig driftsbelastning.

Y-kondensatorer: Sikring mod Common-Mode-interferens

Y-kondensatorer, placeret mellem enten strømledning eller neutral (L eller N) og jord (G), er skræddersyet til at undertrykke common-mode interferens.Disse forstyrrelser optræder som uvedkommende støjstrømme, der bevæger sig mellem disse forbindelser.Deres kapacitansværdier, der typisk spænder fra picofarads til nanofarads, er præcist begrænset til at reducere lækstrømme og for at sikre mod utilsigtet eksponering for højspænding.

• Overholdelse af globale sikkerhedsstandarder, såsom IEC- og UL-certificeringer, validerer væsentlige egenskaber som dielektrisk styrke og pulsmodstand.Fejlsikre mekanismer prioriterer beskyttelse ved at sikre driftsstabilitet under elektriske fejl.

• Vælg keramisk-baserede dielektriske materialer, især klasse II-formuleringer, for at sikre høj termisk modstandsdygtighed sammen med minimal ydeevneforringelse ved længere tids brug.

• Detaljerede jordingskonfigurationer sikrer effektiv adskillelse mellem farlige spændinger og brugertilgængelige overflader, hvilket øger driftssikkerheden.

• Holdbarhedstest, herunder luftfugtighed og temperaturcyklus, evaluerer disse kondensatorer under forskellige miljøforhold, hvilket yderligere forbedrer deres pålidelighed i applikationer med høj indsats som medicinsk udstyr og industrielle systemer.

Sammenligning af X- og Y-kondensatorer

Forskellen mellem X- og Y-kondensatorer er forankret i deres specifikke designfokus og reaktion på fejlscenarier.X kondensatorer er primært dedikeret til at stabilisere elektriske kredsløb ved at adressere interferensdrevne forstyrrelser.Omvendt understreger Y-kondensatorer afskærmning mod elektriske farer, der stammer fra nedbrud, og tilpasser deres formål med jord-centrerede applikationer.

• Avancerede testprocedurer forfiner begge kondensatortyper til at modstå forbigående overspændingsforhold.Kapacitansbalancering, isoleringsegenskaber og miljømæssig pålidelighed finjusteres under fremstillings- og stressevalueringsprocesser.

• Kondensatordesign med flere lag viser øget modstandsdygtighed, udmærker sig ved pulsspændingsforhold og fremmer sikkerhedsmargener under elektriske fejl i den virkelige verden.

• Ekspertise i samspillet mellem elektrotekniske principper og praktiske sikkerhedshensyn understøtter udviklingen af ​​kondensatorer, der adresserer både ydeevne og beskyttelse, hvilket forbedrer nytten på tværs af industrier.

Ved at forstå disse klassifikationer og deres respektive nuancer kan det fremme energistyringsområdet, mens det beskytter væsentligt udstyr og slutbrugere.

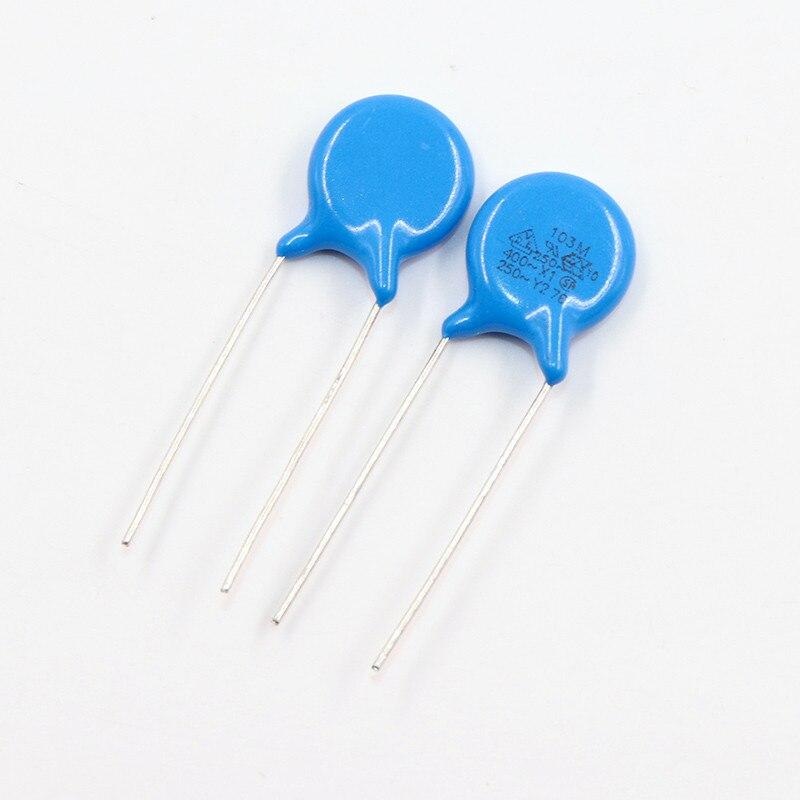

Valg af en optimal sikkerhedskondensator

Evalueringen og valget af en sikkerhedskondensator kræver en holistisk overvejelse af tekniske parametre og driftsmiljøer.Faktorer som kapacitans, spændingsklassificering og temperaturfasthed bidrager hver især til systemets overordnede pålidelighed, funktionalitet og sikkerhed.Et velinformeret kondensatorvalg forbedrer ikke kun kredsløbets ydeevne, men mindsker proaktivt risici forbundet med enhedens ustabilitet eller fejl.

Kapacitans og applikationsspecifik synergi

Kapacitans er en definerende egenskab, der direkte påvirker en kondensators levedygtighed til specialiserede opgaver.

• Design med lav kapacitans, såsom keramiske eller glimmerkondensatorer, er yderst effektive til højfrekvent EMI-undertrykkelse på grund af deres lydhørhed over for præcise signalflowforhold.

• Elektrolytiske kondensatorer giver på den anden side højere kapacitansniveauer, hvilket gør dem velegnede til energilagring og signalfiltrering i højeffektkredsløb.

Ineffektivitet opstår, når kapacitansværdier ikke stemmer overens med systemkravene.For eksempel:

• Utilstrækkelig kapacitans kan resultere i utilstrækkelig undertrykkelse af EMI, hvilket efterlader kredsløb sårbare over for interferens.

• For høj kapacitans kan dog medføre lækager, forstyrrelser eller utilsigtet ledningsevne, hvilket destabiliserer kredsløbets ydeevne.

Ingeniørteams stoler i stigende grad på modelleringsværktøjer og iterative testmetoder, der simulerer dynamiske driftsforhold.Sådanne teknikker letter optimeringen af ​​kapacitansen, mens de anerkender begrænsninger og sikkerhedstærskler.

Spændingsklassificering og driftsholdbarhed

Spændingsklassificering dikterer den øvre tærskel for elektriske tolerancer for kondensatorer, hvilket opretholder ligevægt mellem ydeevnepålidelighed og fysiske grænser.

• En kondensator skal opretholde driftsspændinger uden at bukke under for fænomener som dielektrisk nedbrud eller koronaudladning, udfordringer, der forstærkes i vekselstrømssystemer (AC).

• Balancen mellem nominel spænding og faktiske driftsforhold kræver nuanceret konstruktion: en margen, der hverken er for snæver, risikerer fejl eller for bred, hvilket kan inducere for tidligt slid under miljøbelastninger såsom høje fugtniveauer.

For at vurdere levetid og tilpasningsevne anvendes accelererede stresstests, der udsætter kondensatorer for forskellige temperaturer, fugtighedsniveauer og elektriske overspændinger.For eksempel gennemgår enheder, der bruges i fugtige industrianlæg, strenge undersøgelser for at sikre, at dielektriske belægninger bevarer integriteten, når de udsættes for langvarigt miljømæssigt pres.Disse fremgangsmåder forfiner kondensatorens modstandskraft og opretholder funktionalitet over brede brugsscenarier.

Temperaturegenskaber og levetid

Termisk modstandskraft spiller en fremtrædende rolle i kondensatorens funktionalitet, især for komponenter, der anvendes i fluktuerende eller ekstreme temperaturmiljøer.

• Industrielle og automotive applikationer kræver kondensatorer, der er i stand til at modstå brede temperaturområder, såsom dem, der opleves i eksternt vendte trådløse kommunikationsmoduler eller højintensive produktionssystemer.

• Længerevarende udsættelse for varierende temperaturer kan fremskynde materialenedbrydning, introducere inkonsistens i funktionalitet eller begrænse levetiden for tidligt.

Designoptimering integrerer termisk spændingsmodellering parret med operationel feedbackanalyse.Producenter udnytter indsigt fra felttest og termiske cyklusdata til at forfine materialesammensætningen.Kondensatorer, der drager fordel af disse raffinementer, viser forbedret levetid og reduceret modtagelighed for temperaturinduceret træthed, hvilket sikrer stabil ydeevne på trods af udfordrende forhold.

Systematisk test og valideret forsikring

Strenge testprotokoller fungerer som hjørnestenen for at sikre levedygtigheden og pålideligheden af sikkerhedskondensatorer.En systematisk valideringsproces sigter mod at afdække sårbarheder såsom lækage, kapacitansdrift eller dielektrisk aldring.

Følgende verifikationsmetoder bruges i elektronikfremstilling:

• Tidlig prototypevalidering for at afhjælpe potentielle designfejl, før produktionen skaleres.

• Accelererede levetidstestprotokoller, der simulerer ekstreme driftstryk, lige fra stødforhold til eksponeringsdrevne slidfaktorer.

Disse kontroller bekræfter, at indstillede parametre matcher reelle brugsbetingelser.De hjælper også med at finde uventede risici og sikrer pålidelig drift på tværs af forskellige systemer.

Integrerede overvejelser for fremtidigt design

Valget af en sikkerhedskondensator går ud over numeriske definitioner, hvilket kræver en blanding af teoretisk viden, praktisk testning og tilpasning til udfordringer i den virkelige verden.

• Kapacitans, spændingsmærke og termisk tolerance, når de er harmoniseret effektivt, danner tilsammen pålideligheden og effektiviteten af ​​kredsløbsoperationer.

• Valideringsprocesser, der forebygger miljøstress og opbygger robusthed, beskytter systemer yderligere mod undgåelige risici.

Efterhånden som elektronikindustrien udvikler sig, forbedres metoderne til valg af kondensatorer fortsat med fokus på nøjagtig ydeevne og modstandsdygtighed over for miljømæssige forhold.Feedback fra reel brug hjælper med at forfine komponenter til at imødekomme nuværende og fremtidige behov.

Driftsprincip for kondensatorbaseret spændingstrinned

Sikkerhedskondensatorer fungerer grundlæggende på kapacitiv reaktans, som gør dem i stand til effektivt at begrænse strømmen af vekselstrøm.Overvej en generel anvendelse ved en frekvens på 50 Hz: en 1µF kondensator demonstrerer ca. 3180 ohm reaktans, hvilket i sagens natur begrænser strømmen til håndterbare niveauer.Denne funktion giver kondensatorer mulighed for dynamisk at fordele spænding mellem sig selv og tilsluttede belastninger, mens de bruger minimalt reelt strøm.Deres enkle design gør dem velegnede til systemer, der kræver konstant strømomsætning og minimal varmeudvikling.

Anvendelser i miljøer med lavt strømforbrug understreger den tydelige nytte af kondensatorer til at sænke AC-spændingen.Almindelige anvendelsestilfælde omfatter kompakte spændingsreguleringsdesign i LED-belysningssystemer, små husholdningsapparater og andre enheder, der prioriterer omkostningseffektive, pladsbesparende løsninger.Men deres evne er begrænset, når de står over for dynamiske belastningsvariationer eller høje effektkrav på grund af den statiske karakter af deres reaktans.

Ikke-polære kondensatorer vælges rutinemæssigt til AC-scenarier, da deres tolerance over for polaritetsfrie forhold bidrager til både holdbarhed og driftslevetid.For yderligere kredsløbsbeskyttelse fungerer kondensatorer med spændingsmærker på over 400V som sikkerhedsforanstaltninger mod transiente spidser, reducerer elektrisk stress og bevarer tilsluttede komponenter under uforudsigelige driftsforhold.

Elektrolytiske kondensatorer, selv om de er udbredt i andre applikationer, undgås bedst i vekselstrømsspændingsnedgangsdesign på grund af deres følsomhed over for polaritetsfølsomhed og reduceret langsigtet ydeevne under vekselstrømsbelastning.Film- og keramiske kondensatorer dukker op som foretrukne alternativer, der viser forbedret modstandskraft, når de udsættes for fluktuerende input eller højere spændinger.

En stabil belastningsprofil er integreret for at opnå forudsigelig reaktansydelse og ensartet strømbegrænsning.Faste modstande er ofte indbygget i LED-belysningskredsløb for at regulere forbruget, undgå uregelmæssigheder i lysstyrken og fremme driftssikkerheden.Omhyggelig stabilisering minimerer systemiske sårbarheder, der stammer fra resistive eller induktive belastningsudsving.

Kondensatorbaserede nedtrapningssystemer er afhængige af skræddersyet design og præcise beregninger for at opfylde specifikke kredsløbskrav.Detaljerede reaktans- og strømgrænseberegninger bruges med gentagne tests for at matche teori med reel drift.

Opmærksomhed på kredsløbsintegration spiller en central rolle her.For enheder som mikrocontrollere, der er afhængige af konstante spændingsindgange, er konsistensen af ​​kondensatorer i begrænsning af strøm direkte på linje med driftsnøjagtighed og pålidelighed.Kombination af simuleringsteknikker med fysisk prototyping hjælper med at forfine designs, hvilket sikrer forudsigelige resultater under forskellige scenarier.

Historisk begrænset til laveffektapplikationer begynder kondensatordesign at drage fordel af fremskridt inden for dielektriske materialer.Fremstillingsprocesser skubber gradvist kondensatorer mod miljøer med højere effekt og scenarier, der involverer variabel belastningsdynamik.

Kondensatorer gør mere end at fungere som passive dele, da de hjælper med at styre spænding og strøm på forskellige måder.Deres reaktion på reaktans- og belastningsforhold understøtter fleksibelt og omkostningseffektivt design.Denne balance mellem nøjagtighed og praktiske grænser gør det muligt for kondensatorkredsløb at fungere godt i elektroniske systemer.

Konklusion

Sikkerhedskondensatorer spiller en vigtig rolle i at beskytte både elektronisk udstyr og brugere.X-kondensatorer undertrykker interferens mellem elledninger, mens Y-kondensatorer reducerer common-mode-støj og hjælper med at mindske stødrisikoen gennem kontrolleret jording.Korrekt valg afhænger af kapacitans, spændingsmærke, temperaturområde, certificering, dielektrisk materiale og anvendelsesmiljø.Med korrekt design, test og placering understøtter sikkerhedskondensatorer sikrere, mere stabile og længerevarende elektriske systemer.

Ofte stillede spørgsmål [FAQ]

1. Hvordan kan en sikkerhedskondensator testes?

For at teste en sikkerhedskondensator skal du indstille et multimeter til et højt modstandsområde og røre dets sonder til begge terminaler.Aflæsningen skal indikere meget høj eller uendelig modstand, hvilket betyder, at kondensatoren ikke lækstrøm.Omvendt kan en aflæsning, der viser uventet lav modstand, tyde på fejl som en kortslutning eller intern fejl.For yderligere analyse giver kontrol af kapacitansværdien i forhold til dens nominelle specifikation yderligere klarhed.Nøjagtige resultater kræver tålmodighed og præcision, da en fremskyndelse af denne proces kan føre til overblik og potentiel fejldiagnose.

2. Hvorfor kan kondensatorer være farlige?

Kondensatorer udgør risici, fordi de bevarer elektrisk energi, selv når de er afbrudt fra strømmen.Hvis de røres ved et uheld, kan de brat aflade denne lagrede energi, hvilket fører til smertefulde stød, der kan forskrække og alarmere individet, især i kredsløb med forhøjede spændinger.Denne fare understreger nødvendigheden af ​​at aflade kondensatorer ved hjælp af passende værktøjer eller modstande før enhver kontakt.En informeret tilgang og forsigtig håndtering sikrer personlig sikkerhed, samtidig med at den iboende kraft disse komponenter har.

3. Hvornår kræves sikkerhedskondensatorer?

Sikkerhedskondensatorer finder deres rolle i kredsløb, der kræver undertrykkelse af elektrisk støj, spændingsspidser eller overspændinger.Disse komponenter er integrerede i strømforsyninger, husholdningsapparater og industrimaskiner.Deres udnyttelse afspejler tankevækkende teknik, der ikke kun bruges til at beskytte enheden, men også som en sikring for brugeren mod potentielle forstyrrelser eller fejl.Beslutningen om at inkludere sådanne kondensatorer udspringer af en kalkuleret vurdering af risici og operationelle behov.

4. Hvad sker der, når en kondensator svigter?

Fejl i en kondensator viser sig på forskellige måder, hver med forskellige implikationer.En beskadiget kondensator kan miste sin evne til at lagre elektrisk ladning effektivt, forringe et kredsløbs effektivitet eller gøre det ubrugeligt.Andre tegn på fejl omfatter kortslutninger, lækager, hævelse eller, i katastrofale scenarier, sprængning på grund af for høj varme eller overspænding.Sådanne hændelser fremkalder uopsættelighed, da uopdagede fejl kan udvikle sig til bredere enhedsfejl eller resultere i uoprettelig skade.Identifikation af problemer fremmer omgående pålidelighed og systemsundhed.

5. Hvor længe holder en kondensator normalt?

Levetiden for en kondensator strækker sig op til cirka 20 år under optimale forhold, selvom den i høj grad er dikteret af eksterne stressfaktorer såsom temperatur, spændingsudsving og brugsmønstre.Vedvarende udsættelse for høj varme eller hyppige spændingspåvirkninger fremskynder slid, hvilket reducerer levetiden.Omvendt bidrager forsigtige designvalg og opmærksom driftspraksis til at maksimere levetiden.Ældningen af ​​kondensatorer er en påmindelse om materialers forgængelighed, og opfordrer til intentionalitet i at udvide deres effektivitet, hvor det er muligt.
