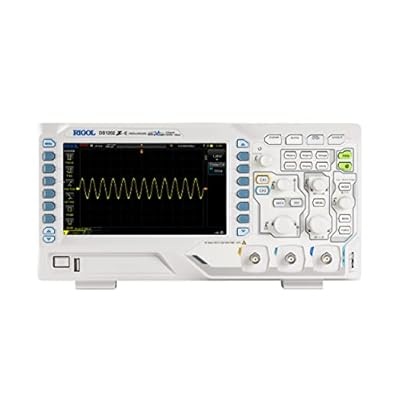

Oscilloskop forklaret, hvordan det virker, signalmåling og praktisk test

Et oscilloskop er et elektronisk testinstrument, der bruges til at vise elektriske signaler som bølgeformer, så det kan observere, hvordan spændingen ændrer sig over tid.I modsætning til instrumenter, der kun viser numeriske værdier, afslører et oscilloskop bølgeform, timingadfærd, pulsovergange, støj, fejl og signalstabilitet direkte på skærmen, hvilket gør det til et af de vigtigste værktøjer til elektroniktest og fejlfinding.Moderne oscilloskoper understøtter bølgeformmåling, lagring, automatiseret analyse, triggering, protokoldekodning og langsigtet signalovervågning på tværs af applikationer såsom indlejrede systemer, kommunikationsudstyr, bilelektronik, kraftelektronik og industrielle kontrolsystemer.Denne artikel forklarer, hvordan oscilloskoper fungerer, hvordan bølgeformsmålinger udføres, hvordan ydeevnen kan optimeres, hvordan man vælger det rigtige oscilloskop, og de almindelige måleproblemer, som brugerne støder på under rigtige testmiljøer.

Katalog

Hvad er et oscilloskop, og hvad måler det?

Et oscilloskop er et elektronisk instrument, der viser elektriske signaler som synlige bølgeformer på en skærm.Tidligere versioner var kendt som oscillografer.Når et signal kommer ind i oscilloskopet gennem en sonde, sporer instrumentet kontinuerligt, hvordan spændingen stiger, falder, gentager sig eller pludselig ændres over tid.I stedet for at læse tal alene, kan den direkte se signalets bevægelse og form, mens det sker.Dette gør det meget nemmere at identificere ustabile signaler, støj, timingfejl eller unormal pulsadfærd under test og fejlfinding.

Skærmen viser spænding på den lodrette akse og tid på den vandrette akse.Når signalet bevæger sig hen over skærmen, afslører bølgeformen vigtig information såsom amplitude, frekvens, timing, pulsbredde, stigetid og signalstabilitet.Spændingsskala, tidsbase og triggerindstillinger justeres ofte trin for trin for at stabilisere bølgeformen og se små signaldetaljer tydeligere.En stabil bølgeform muliggør nøjagtig observation af gentagne elektriske aktiviteter, mens hurtig triggerkontrol hjælper med at fange pludselige forbigående hændelser, der kun kan forekomme i en brøkdel af et sekund.

Hvordan et oscilloskop viser spænding over tid

Et oscilloskop fungerer ved at konvertere elektrisk aktivitet til et visuelt signalmønster.En sonde forbindes først til et kredsløb, en sensor eller et testpunkt.Sonden opfanger den skiftende elektriske spænding og sender den ind i oscilloskopets inputtrin.Inde i instrumentet passerer signalet gennem forstærknings- og behandlingskredsløb, der forbereder det til visning.Bølgeformen trækkes derefter hen over skærmen i realtid for at følge signaladfærden kontinuerligt, mens kredsløbet fungerer.

I traditionelle analoge oscilloskoper blev bølgeformen vist ved hjælp af et katodestrålerør (CRT).Det indkommende signal styrede bevægelsen af ​​en elektronstråle, som fejede hen over skærmen og sporede bølgeformen direkte.Moderne digitale oscilloskoper fungerer anderledes.De sampler hurtigt det indkommende signal tusindvis eller endda millioner af gange i sekundet, konverterer disse prøver til digitale data og behandler informationen ved hjælp af højhastighedselektronik.Denne digitale metode forbedrer målenøjagtigheden, bølgeformslagring, signalsammenligning og langtidsanalyse.Signaler kan sættes på pause, bølgeformssektioner kan zoomes ind, opfangede hændelser kan gemmes, og måledata kan overføres til computere for yderligere analyse.

Analoge, digitale og specialiserede oscilloskoper

Oscilloskoper er designet til forskellige testmiljøer og signalforhold.Analoge oscilloskoper værdsættes for deres kontinuerlige bølgeformvisning i realtid og enkle betjening.Digitale oscilloskoper er nu mere almindelige, fordi de giver højere nøjagtighed, automatiske målinger, bølgeformlagring og avancerede analysefunktioner.

Nogle instrumenter er optimeret til specialiserede opgaver.Hukommelsesoscilloskoper gemmer opfangede bølgeformer til senere gennemgang, hvilket er nyttigt, når du analyserer uregelmæssige eller kortvarige hændelser.Sampling oscilloskoper er designet til ekstremt højfrekvente signaler, der kræver meget hurtige indsamlingsteknikker.Multi-trace oscilloskoper kan vise flere signaler på samme tid for at sammenligne timingforhold mellem forskellige dele af et kredsløb.Der er også blandede og specialiserede modeller bygget til indlejrede systemer, kommunikationsudstyr, bildiagnostik og test af kraftelektronik.

Almindelige oscilloskopanvendelser og fordele

Oscilloskoper er meget udbredt i elektronik, telekommunikation, bilsystemer, industrielt kontroludstyr, indlejret udvikling, kraftelektronik og uddannelseslaboratorier.Under kredsløbstestning forbinder teknikere ofte sonder til forskellige punkter i et system én efter én og observerer, hvordan bølgeformen ændrer sig, når komponenter fungerer sammen.Denne direkte visuelle feedback hjælper med at identificere defekte komponenter, ustabile strømforsyninger, forkert timing eller kommunikationsfejl meget hurtigere end at stole på numeriske målinger alene.

En stor fordel ved et oscilloskop er dets evne til at fange både gentagne signaler og hurtigt skiftende begivenheder.Den kan måle spænding, frekvens, stigetid, pulsbredde, faseforhold og signalforvrængning med høj præcision.Enhver fysisk aktivitet, der kan omdannes til et elektrisk signal, kan også overvåges.Dette inkluderer lyd, vibrationer, tryk, temperatur og forskellige sensorudgange.Ved at vise disse signaler som bølgeformer undersøger oscilloskopet dynamisk systemadfærd i realtid og registrerer problemer, der ellers kan forblive skjulte.

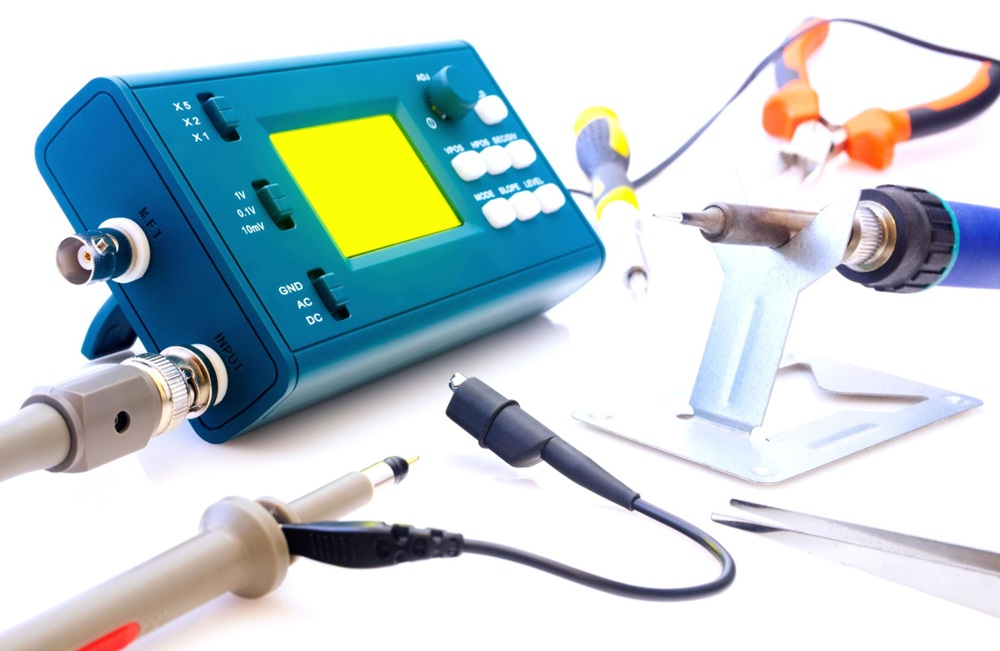

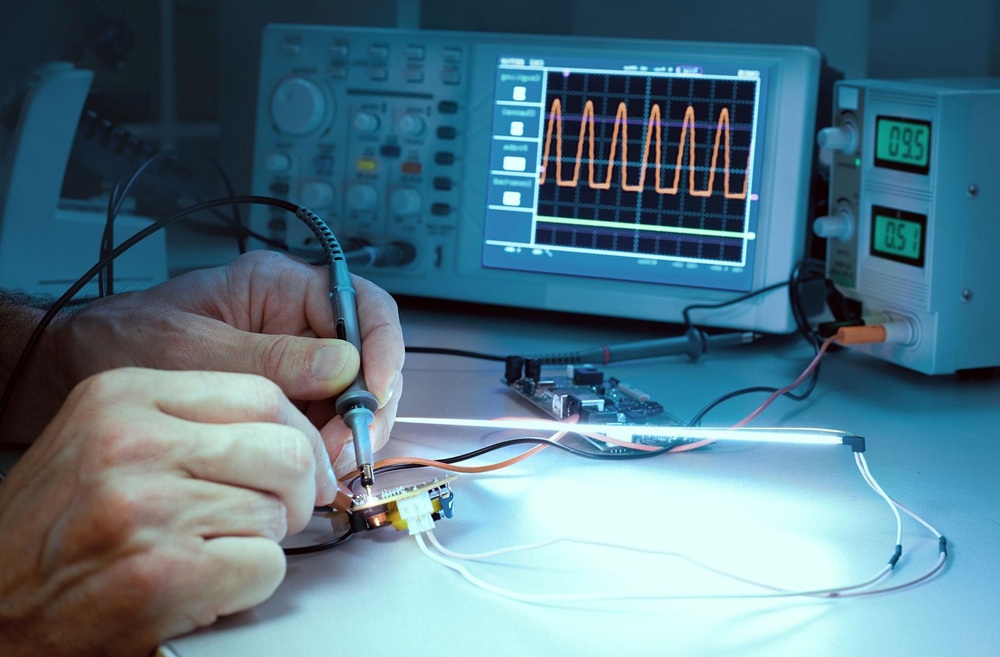

Hvordan et oscilloskop fungerer i rigtige målinger

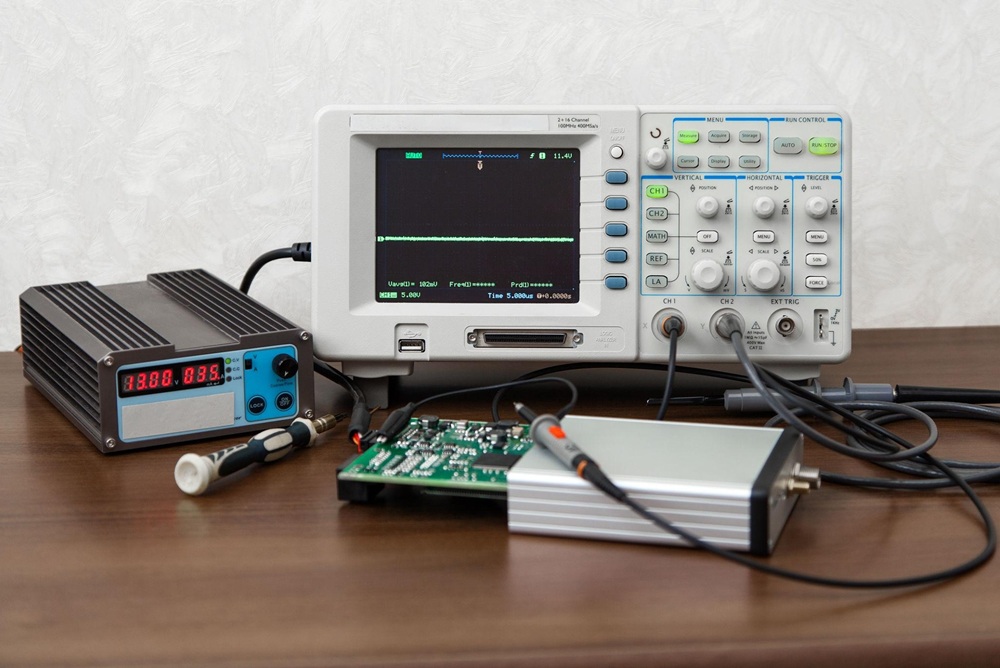

Før måling af signaler, gennemgås normalt oscilloskopets layout og kontrolsektioner først.Moderne oscilloskoper grupperer kontroller efter funktion for at gøre bølgeformjustering hurtigere under test.Signalskalering, udløsning, måleværktøjer og lagringsfunktioner justeres gentagne gange, indtil bølgeformen bliver stabil, klar og klar til analyse.

En typisk måleproces starter med tilslutning af sonden, valg af indgangskanal, justering af spændingsskalaen og indstilling af tidsbasen.Når bølgeformen vises på skærmen, forfines triggerindstillingerne for at forhindre signalet i at drive eller hoppe hen over skærmen.Efter stabilisering kan målinger som spænding, frekvens, pulsbredde, stigetid og timing-forhold undersøges mere præcist.

Signalinput, sonder og grundlæggende kontroller

Oscilloskopdrift begynder normalt med selve signalforbindelsen.Probespidsen er forbundet til testpunktet, mens jordklemmen er fastgjort til kredsløbets jordreference.En dårlig jordforbindelse kan introducere støj, bølgeformustabilitet eller forvrængede målinger, så jordforbindelsen kontrolleres normalt omhyggeligt, før en detaljeret analyse begynder.

Det forreste område af oscilloskopet indeholder de kontroller, der oftest bruges under testning.Displayskærmen viser bølgeformen i realtid, mens de omkringliggende knapper, knapper og menutaster tillader hurtige justeringer under måling.Analoge inputstik, sondekompensationsterminaler, USB-porte, Auto Setup-kontroller og Run/Stop-knapper er almindeligvis grupperet rundt om skærmen for hurtigere adgang under fejlfinding.

Moderne oscilloskoper inkluderer også kommunikations- og eksterne forbindelsesgrænseflader, der udvider funktionaliteten ud over grundlæggende bølgeformvisning.Mange modeller har LAN-porte, USB-enhedsgrænseflader, triggerudgange og Pass/Fail-udgangsterminaler til automatisering og fjernbetjening.Under test kan bølgeformsskærmbilleder, CSV-målefiler og opfangede signaldata overføres direkte til en computer for dokumentation eller dybere analyse.I automatiserede miljøer er triggeroutput ofte synkroniseret med andre instrumenter, så flere enheder kan fungere sammen under målinger.

Horisontale, lodrette og triggerjusteringer

Horisontale, vertikale og triggerkontroller arbejder kontinuerligt sammen under opsætning af kurveform.Disse sektioner justeres sjældent separat, fordi signalstabilitet og visningsklarhed afhænger af at balancere alle tre sammen.

Lodrette kontroller justerer bølgeformens amplitude og skærmposition.Efter tilslutning af sonden drejes spændingsskalaknappen, indtil bølgeformen optager en fri del af skærmen uden at klippe ud over skærmens grænser.Hvis bølgeformen virker for lille, reduceres spændingsområdet, så mindre signaldetaljer bliver nemmere at inspicere.Hvis bølgeformen overstiger skærmhøjden, øges området for at forhindre forvrængning i displayet.Positionskontroller flytter bølgeformen opad eller nedad, hvilket bliver særligt nyttigt, når man sammenligner flere signaler samtidigt.

Horisontale kontroller styrer bølgeformstiming på tværs af skærmen.Justering af tidsbasen ændrer, hvor meget tid hver skærmopdeling repræsenterer.Hurtige digitale signaler kræver ofte kortere tidsskalaer for at afsløre smalle pulser og overgangskanter mere tydeligt, mens langsommere signaler kræver længere tidsskalaer for at observere gradvis bølgeformbevægelse over længere perioder.Horisontale positionskontroller flytter bølgeformen til venstre eller højre, så vigtige begivenheder kan justeres med skærmgitteret for mere nøjagtig timinganalyse.Nogle oscilloskoper inkluderer også rulle- eller rulletilstande til langvarig overvågning.

Triggerkontroller stabiliserer bølgeformvisningen ved at definere, hvornår bølgeformfangsten begynder.Uden korrekt udløsning kan signalet drive kontinuerligt hen over skærmen, hvilket gør detaljeret observation vanskelig.Auto, Normal eller Single-shot er valgt for at justere triggerniveauet til et specifikt spændingspunkt inden for signalområdet.Hver gang bølgeformen krydser dette punkt, starter indsamlingen fra samme sted, hvilket holder bølgeformen stabil på skærmen.Rising-edge triggering bruges almindeligvis til gentagne signaler, mens single-shot triggering foretrækkes, når der registreres glitches, manglende impulser eller pludselige spændingsspidser, der kun forekommer én gang.

Måling og analyse af bølgeformer

Når bølgeformen er blevet stabil, justeres displayindstillingerne til måling og analyse.Funktionen Auto Setup bruges ofte først, fordi den automatisk justerer spændingsskalering, tidsbaseindstillinger og triggerkonfiguration for hurtigt at producere en brugbar bølgeform.Dette giver et udgangspunkt, der senere kan finjusteres manuelt for mere præcis analyse.

Under fejlfinding skiftes Kør- og Stop-tilstande ofte, mens signalets adfærd kontrolleres.Pause af bølgeformen giver mulighed for nærmere inspektion af timingforhold, overskydning, ringning, pulsforvrængning og støj, der kan være svære at observere under kontinuerlige skærmopdateringer.

Moderne digitale oscilloskoper kan måle parametre som spidsspænding, frekvens, pulsbredde, stigetid og timing-intervaller automatisk.Mange modeller viser disse værdier direkte på skærmen, mens bølgeformindsamlingen fortsætter i realtid.Nogle oscilloskoper inkluderer også kurveformmatematiske funktioner, referencebølgeformlagring, zoomkontroller og signalsammenligningsværktøjer til detaljeret signalanalyse under fejlfinding og fejlkontrol.Under højhastighedssignaltestning zoomes der ofte ind på små bølgeformssektioner for at inspicere kantovergange, ringning, overskydning og forbigående støj nærmere.

Funktioner til lagring, genkald og dataoverførsel

Moderne digitale oscilloskoper kan gemme bølgeformer, skærmbilleder, instrumentindstillinger og CSV-målefiler ved hjælp af intern hukommelse eller eksterne USB-lagerenheder.Under test bliver bølgeformsdata ofte gemt før ændring af sonder, justering af triggerindstillinger eller gentilslutning af kredsløb.Dette gør det muligt at gennemgå tidligere målinger senere uden at gentage hele opsætningsprocessen.

Lagrede bølgeformer kan også sammenlignes med nyligt opfangede signaler under fejlfinding for at identificere tidsforskelle, spændingsvariationer eller ustabil driftsadfærd mere effektivt.Mange oscilloskoper inkluderer USB Host-porte på frontpanelet til hurtig filoverførsel.Efter indsættelse af et USB-drev kan skærmbilleder og bølgeformsdata gemmes direkte gennem displaymenuen og senere åbnes på en computer til rapportering, dokumentation eller dybere signalanalyse.

Sådan optimerer du oscilloskopets ydeevne

Forbedring af oscilloskopets ydeevne handler ikke kun om at bruge hurtigere hardware.I mange tilfælde afhænger ydeevnen af, hvordan instrumentet er konfigureret, før testen begynder.Omhyggelig justering af optagelsesindstillinger, bølgeformsbehandling, lagringsmetoder og kalibreringsadfærd kan forbedre bølgeformfangsthastigheden betydeligt, reducere ventetiden og opretholde stabile målinger under lange testsessioner.

En veloptimeret opsætning gør også bølgeformdriften mere jævn under fejlfinding.Signaler vises hurtigere på skærmen, bølgeformopdateringer bliver mere responsive, og måleresultater kan indsamles med færre afbrydelser.I automatiserede testmiljøer hjælper korrekt optimering med at reducere forsinkelser mellem oscilloskopet og eksterne systemer, især når store mængder bølgeformsdata behandles kontinuerligt.

Start med en ren og stabil opsætning

En almindelig optimeringsmetode er at begynde fra en kendt driftstilstand.Før testsignalet tilsluttes, gendannes oscilloskopet ofte til dets standardopsætning, eller en gemt konfigurationsfil indlæses først.Dette forhindrer ældre indstillinger i at forstyrre nye målinger og hjælper med at opretholde ensartede testbetingelser på tværs af gentagne eksperimenter.

Når opsætningen er indlæst, deaktiveres unødvendige funktioner normalt én efter én.Ubrugte inputkanaler, automatiske målinger, matematiske bølgeformsoperationer, afkodningsfunktioner og analyseværktøjer optager alle behandlingsressourcer, selv når de ikke er aktivt nødvendige.Deaktivering af disse funktioner reducerer den interne behandlingsbelastning og giver oscilloskopet mulighed for at reagere hurtigere under optagelsen.

For eksempel, når kun ét signal måles, deaktiveres ubrugte kanaler ofte i stedet for at blive efterladt aktive i baggrunden.Dette reducerer bølgeformgengivelsesaktivitet og forbedrer indsamlingseffektiviteten, især under højhastighedsmålinger.

Reducer forsinkelser i behandling og kommunikation

Under indsamling af bølgeform behandler oscilloskopet løbende indgående data, mens displayet opdateres og kommunikeres med eksterne systemer.Hvis for mange behandlingsopgaver fungerer samtidigt, kan bølgeformfangsthastigheden og systemets reaktionsevne gradvist bremses.

For at forbedre ydeevnen tillader nogle oscilloskoper, at displaysystemet helt eller delvist deaktiveres, mens bølgeformindsamlingen fortsætter internt.I denne tilstand bruges færre ressourcer på at opdatere grafik, hvilket gør det muligt for oscilloskopet at fokusere mere direkte på triggerbehandling, signalfangst, bølgeformslagring og intern analyse.Denne tilgang er især nyttig i automatiseret produktionstest, hvor operatører ikke behøver at overvåge bølgeformen kontinuerligt.

Store bølgeformsfiler kan også skabe overførselsflaskehalse.Når hver bølgeform straks transmitteres til en ekstern computer, ophobes kommunikationsforsinkelser og reducerer testeffektiviteten.Mange oscilloskoper behandler derfor bølgeformsmålinger internt først.I stedet for at overføre komplette bølgeformsdatasæt, beregner instrumentet værdier såsom frekvens, stigetid, pulsbredde og spidsspænding internt og overfører derefter kun de endelige måleresultater.Dette reducerer kommunikationstrafik betydeligt og forkorter overførselstiden.

For gentagen bølgeformfangst er sekvensopsamlingstilstand ofte aktiveret.Flere bølgeformsegmenter gemmes først i den interne hukommelse og overføres senere i grupperede batches.Dette reducerer gentagne kommunikationsafbrydelser mellem optagelser og forbedrer den samlede optagelseshastighed.Nogle oscilloskoper understøtter også direkte bølgeformlagring til intern hukommelse, solid-state-drev eller lokale harddiske, så målingerne kan fortsætte uden at vente på øjeblikkelige eksterne overførsler.

Kommunikationshastigheden mellem oscilloskopet og eksterne computere påvirker også den samlede ydeevne.I automatiserede systemer rejser bølgeformskommandoer og data kontinuerligt gennem USB- eller netværksforbindelser, hvilket kan introducere mærkbare forsinkelser under højhastighedstest.Nogle avancerede oscilloskoper reducerer denne overhead ved at tillade kontrolsoftware at køre direkte inde i oscilloskopets operativsystem.Fordi bølgeformsbehandling og softwarekontrol foregår inden for den samme enhed, bliver kommandosvar hurtigere, og datahåndteringen bliver mere effektiv.

Ydeevnen kan forbedres yderligere, når unødvendige realtidsberegninger og inaktive analysefunktioner minimeres.Antallet af aktive behandlingsopgaver reduceres ofte, så oscilloskopet kan fokusere på hurtigere bølgeformoptagelse.Trendregistreringsfunktioner kan også hjælpe med at reducere overførselsomkostninger ved at gemme måleværdier internt over tid og overføre større grupperede datasæt senere i stedet for at sende hver enkelt måling med det samme.

Forbedre langtidsmålingsstabiliteten

Ydeevneoptimering omfatter også opretholdelse af stabile målinger under lange driftsperioder.Kalibreringsadfærd har en direkte effekt på bølgeforms nøjagtighed og testkontinuitet.

Inden den automatiske test starter, konfigureres lodret skala, samplingsfrekvens og indsamlingsindstillinger normalt på forhånd.Dette tillader intern kalibrering at afslutte, før kontinuerlige målinger begynder, og hjælper med at reducere uventede pauser under drift.

Temperaturændringer inde i oscilloskopet kan også udløse automatiske rekalibreringshændelser. I stabile rumtemperaturmiljøer er automatisk temperaturkompensation nogle gange deaktiveret for at reducere unødvendige kalibreringsafbrydelser.Denne justering udføres dog normalt kun, når måleforholdene er omhyggeligt kontrolleret, og bølgeformens nøjagtighed allerede er verificeret.

Til langvarig testning, opretholdelse af stabile miljøforhold, minimering af gentagne indstillingsændringer og reduktion af unødvendig bølgeformbehandling bidrager alt sammen til mere pålidelig oscilloskopydeevne og jævnere signalanalyse.

Sådan vælger du hurtigt det rigtige oscilloskop

At vælge et oscilloskop bliver meget nemmere, når signalkravene er klare fra begyndelsen.Forskellige kredsløb producerer forskellig bølgeformadfærd, så oscilloskopet skal matche de faktiske testbetingelser i stedet for kun at stole på generelle specifikationer.Under udvælgelsen sammenlignes normalt båndbredde, samplinghastighed, hukommelsesdybde, triggerkapacitet, probetype og analysefunktioner sammen, fordi disse specifikationer direkte påvirker bølgeformens nøjagtighed og fejlfindingseffektivitet.

En praktisk udvælgelsesproces starter ofte med at identificere signaltypen, estimere den højeste signalfrekvens og beslutte, om målingen involverer langsomme analoge signaler, hurtige digitale kanter, effektelektronik, kommunikationsbusser eller blandede signalsystemer.Når disse forhold er klare, kan uegnede modeller hurtigt elimineres.

Forstå signalet, før du vælger oscilloskopet

Det første trin er at forstå præcis, hvilken slags signal der skal måles.Før du kontrollerer oscilloskopspecifikationerne, undersøges normalt kredsløbsadfærd, forventet bølgeform, signalhastighed og driftsmiljø først.

Adskillige signalkarakteristika påvirker i høj grad oscilloskopvalg.Disse omfatter frekvensområde, stigetid, pulsbredde, bølgeformgentagelse, signalstabilitet og antallet af krævede kanaler.For eksempel kræver debugging af en lavfrekvent strømforsyning meget anderledes oscilloskopydelse sammenlignet med at analysere et højhastighedskommunikationssignal.

Hvis flere signaler skal observeres samtidigt, bliver yderligere kanaler vigtige.Under digital timinganalyse sammenlignes ursignaler, datalinjer og triggerhændelser ofte side om side på den samme skærm.I disse situationer påvirker kanalantal og bølgeformsynkronisering direkte fejlfindingshastigheden og effektiviteten.

Forståelse af signalet forhindrer først overforbrug på unødvendige funktioner, mens man undgår understrømsudstyr, der ikke kan fange vigtige bølgeformsdetaljer.

Båndbredde, samplinghastighed og hukommelsesdybde

Båndbredde, samplinghastighed og hukommelsesdybde arbejder sammen under rigtige oscilloskopmålinger.Disse specifikationer er ofte opført separat i datablade, men de evalueres normalt sammen, fordi bølgeforms nøjagtighed afhænger af, hvor godt alle tre fungerer som et komplet system.

Båndbredden bestemmer den højeste frekvens, som oscilloskopet kan måle nøjagtigt.Det er normalt angivet ved −3 dB-punktet, hvor den målte signalamplitude falder til omkring 70,7 % af det oprindelige signalniveau.For pålidelig bølgeformgengivelse vælges oscilloskopets båndbredde almindeligvis mindst fem gange højere end den højeste frekvenskomponent af signalet.For eksempel måles signaler, der indeholder frekvenskomponenter op til 100 MHz, ofte ved hjælp af oscilloskoper med mindst 500 MHz båndbredde for at bevare bølgeformens form og kantnøjagtighed.Når båndbredden er for lav, bliver bølgeformens kanter afrundede, pulsformer mister detaljer, og højfrekvent information kan forsvinde fuldstændigt.Disse forvrængninger kan skjule reelle signalproblemer eller få sunde bølgeformer til at se fejlagtige ud under fejlfinding.

Samplingshastigheden bestemmer, hvor mange gange i sekundet oscilloskopet konverterer det analoge signal til digitale bølgeformsdata.Højere samplingshastigheder fanger flere bølgeformsdetaljer og reducerer risikoen for manglende snævre impulser eller kortvarige begivenheder.I de fleste praktiske målinger er samplingshastigheden normalt indstillet mindst fem gange højere end den højeste signalfrekvens.Højere oversamplingsforhold foretrækkes også til hurtige kantovergange og komplekse bølgeformer.For eksempel kræver måling af et 200 MHz-signal almindeligvis samplingshastigheder over 1 GS/s for stabil bølgeformsrekonstruktion.Lave samplingshastigheder kan skabe undersamplingproblemer, hvor bølgeformer virker forvrænget, ustabile eller helt anderledes end den faktiske kredsløbsadfærd.Højere prøvetagningstæthed forbedrer også zoomnøjagtigheden, fordi flere bølgeformpunkter forbliver tilgængelige under detaljeret inspektion.

Hukommelsesdybden bestemmer, hvor mange bølgeformsprøver oscilloskopet kan lagre under en enkelt optagelse.Dette bliver især vigtigt, når der optages lange bølgeformsperioder, mens der opretholdes høj samplingsopløsning.Hukommelsesdybden afhænger direkte af både samplinghastigheden og mængden af ​​bølgeformstid, der vises på skærmen.

Forholdet er:

Storage Depth=Sampling Rate×Display Time

For eksempel kræver optagelse af en bølgeform ved 1 GS/s over 10 ms ca. 10 millioner prøvepunkter med hukommelsesdybde.Hvis den tilgængelige hukommelse er for lille, kan oscilloskopet automatisk sænke samplingshastigheden under lange optagelser, hvilket reducerer bølgeformsdetaljer og muligvis skjuler kortvarige fejl eller timingfejl.Dyb hukommelse er især værdifuld ved fejlfinding af intermitterende signalproblemer, der er skjult i langbølgeformsoptagelser.Oscilloskopets reaktionsevne kontrolleres også, når dyb hukommelse er aktiveret, fordi nogle modeller bliver mærkbart langsommere ved maksimale hukommelsesindstillinger.

Displaykvalitet og triggerydelse

Displayets reaktionsevne og triggerydelse påvirker direkte fejlretningshastighed og effektivitet i elektroniske systemer.Selv når to oscilloskoper har lignende specifikationer på papiret, kan den praktiske betjening føles meget forskellig afhængig af bølgeformgengivelseshastighed, menurespons og triggeradfærd.

Et responsivt display giver en jævnere bølgeformsjustering under test.Bølgeformer bør opdateres hurtigt, når indstillingerne for skalering, zoom eller trigger ændres.Hurtig bølgeformopdatering hjælper også med at afsløre intermitterende fejl, der opstår lejlighedsvis.Under test sammenlignes ofte bølgeformens klarhed, skærmglathed, menulayout og displaylæsbarhed, mens måleindstillingerne justeres gentagne gange.Et klart og responsivt display reducerer træthed under lange fejlfindingssessioner og forbedrer hastigheden af ​​bølgeformanalysen.

Udløserens ydeevne bliver lige så vigtig under avanceret fejlfinding.Grundlæggende kantudløsning fungerer godt til gentagne signaler, men vanskeligere fejlfindingsopgaver kræver ofte avancerede triggerfunktioner, der er i stand til at isolere glitches, smalle impulser, unormale impulsbredder, manglende overgange eller timingovertrædelser.I stedet for at vise al bølgeformaktivitet kontinuerligt, fokuserer oscilloskopet kun på den valgte triggertilstand.

Under fejlfinding bruges der ofte betydelig tid på at justere triggerbetingelserne, fordi små triggerændringer kan afgøre, om sjældne kurvehændelser vises hurtigt eller forbliver skjult i lange perioder.Ved intermitterende fejl bliver enkeltskudsudløsning særlig nyttig, fordi oscilloskopet fanger den unormale hændelse én gang og fryser bølgeformen til detaljeret inspektion.Stærk triggerydeevne forbedrer fejlfindingseffektiviteten i højhastigheds digitale systemer og kommunikationskredsløb i høj grad.

Almindelige oscilloskopfejl og måleproblemer

Selv når et oscilloskop har tilstrækkelig båndbredde og avancerede målefunktioner, kan der stadig vises unøjagtige resultater, hvis måleopsætningen er forkert.Mange bølgeformproblemer skyldes ikke selve kredsløbet, men af ​​triggerkonfigurationsfejl, ukorrekte sondeforbindelser, jordforbindelsesproblemer eller forkerte oscilloskopindstillinger.Under fejlfinding kan disse fejl skabe vildledende bølgeformer, der får et sundt kredsløb til at virke defekt eller skjuler faktiske signalproblemer.

I virkelige testmiljøer bruges der ofte betydelig tid på at kontrollere, om unormal bølgeformsadfærd er forårsaget af kredsløbet eller af selve måleopsætningen. At forstå de mest almindelige oscilloskopfejl hjælper med at forbedre målenøjagtigheden, fremskynde fejlfinding og forhindre unødvendig komponentudskiftning eller forkerte kredsløbsændringer.

Dårlige triggerindstillinger og ustabile bølgeformer

Et af de mest almindelige oscilloskopproblemer er en ustabil eller kontinuerligt bevægende bølgeform.I mange tilfælde sker dette, fordi triggersystemet ikke er konfigureret korrekt.Uden korrekt udløsning starter oscilloskopet gentagne gange indsamling af bølgeform på tilfældige punkter inden for signalcyklussen, hvilket får bølgeformen til at drive hen over skærmen.

Trigger-ustabilitet bliver især mærkbar ved måling af digitale højhastighedssignaler, pulstog eller støjende skiftende bølgeformer.Hvis triggerniveauet er indstillet for højt eller for lavt, kan oscilloskopet muligvis ikke låse fast på den korrekte signalovergang konsekvent.

Dette problem korrigeres ofte ved langsomt at justere triggerniveauet, mens bølgeformens stabilitet overvåges i realtid.Valg af den korrekte triggertilstand forbedrer også kurveformens konsistens.Edge-triggering fungerer godt til gentagne signaler, mens single-shot-triggering almindeligvis bruges til at fange uregelmæssige fejl, spændingsspidser eller manglende pulser, der kun forekommer én gang.

Støj kan også påvirke udløsningsnøjagtigheden.I støjende elektriske miljøer bruges triggerfiltrering eller signalkoblingsjusteringer for at reducere falsk triggering.

Forkert sondekompensation

Problemer med sondekompensation kan forvrænge bølgeformen betydeligt, især ved måling af hurtige digitale kanter eller højfrekvente signaler.Selv når selve oscilloskopet fungerer korrekt, kan en ukompenseret sonde introducere overskydning, afrundede kanter, ringetoner eller forkert pulsadfærd på skærmen.

Passive prober kræver normalt kompensationsjustering før brug.Denne proces matcher sondens karakteristika til oscilloskopets inputtrin, så signalet forbliver nøjagtigt på tværs af forskellige frekvenser.

Under opsætningen er sonden forbundet til oscilloskopets kalibreringsudgang for at observere en referencefirkantbølge.Afrundede bølgeformskanter indikerer underkompensation, mens skarpe overskridelser nær kanterne indikerer overkompensation.Probekompensationskondensatoren justeres derefter, indtil firkantbølgen bliver flad og stabil.

Probekompensation er især vigtig under højhastighedsmålinger, fordi små bølgeformsforvrængninger kan føre til forkert timinganalyse eller falsk signalfortolkning.

Båndbredde og samplingsbegrænsninger

Oscilloskopets begrænsninger i sig selv kan også skabe vildledende måleresultater.Når båndbredden er for lav, bliver hurtige bølgeformskanter afrundede, og højfrekvente signaldetaljer kan forsvinde.Dette kan få omskiftningskredsløb, kommunikationssignaler eller urbølgeformer til at virke langsommere eller renere, end de faktisk er.

Lave samplingsfrekvenser skaber et andet problem.Hvis oscilloskopet ikke sampler signalet hurtigt nok, bliver bølgeformsrekonstruktion unøjagtig.Smalle impulser kan forsvinde fuldstændigt, og den viste bølgeform repræsenterer muligvis ikke længere den faktiske kredsløbsopførsel.

Disse problemer bliver mere alvorlige under højhastigheds digital analyse, RF-målinger og effektelektroniktest, hvor hurtige overgange indeholder vigtig signalinformation.

Disse problemer undgås almindeligvis ved at bruge et oscilloskop med båndbredde og samplinghastigheder, der er meget højere end signalfrekvensen.Højere prøvetagningstæthed forbedrer også zoomnøjagtigheden, fordi flere bølgeformsdata forbliver tilgængelige under detaljeret inspektion.

Hukommelsesdybde kan også påvirke bølgeformens kvalitet.Hvis oscilloskopet automatisk sænker samplingshastigheden for at understøtte længere optagelsestider, kan små fejl eller kortvarige fejl blive skjult inde i optagelsen.

Problemer med støj, jording og signalforvrængning

Jordingsproblemer er en anden stor kilde til unøjagtig bølgeformadfærd.En dårlig jordforbindelse kan introducere yderligere støj, ustabil udløsning, ringetoner eller forvrængede signalkanter under måling.

Lange sondejordledninger fungerer ofte som små antenner, der opfanger omgivende elektrisk interferens.Ved omskiftning af strømforsyninger eller højfrekvente kredsløb kan denne uønskede støj optræde direkte på bølgeformdisplayet og gøre signalanalyse vanskelig.

Støjproblemer reduceres ofte ved at afkorte sondens jordforbindelse og holde målesløjfen lille.Korrekt jording forbedrer også triggerstabiliteten og reducerer bølgeformsforvrængning under hurtige kantmålinger.

Signalforvrængning kan også forekomme, når sonden selv belaster kredsløbet for meget.Hver sonde tilføjer modstand, kapacitans og induktans til målepunktet.I følsomme eller højhastighedskredsløb kan overdreven sondebelastning ændre den faktiske signaladfærd, mens målingen finder sted.

Aktive prober, differentialprober og lavkapacitanssonder bruges ofte i disse situationer, fordi de reducerer kredsløbsbelastning og forbedrer målenøjagtigheden.

Miljøinterferens kan også påvirke bølgeformens kvalitet.Nærliggende motorer, strømforsyninger, trådløse enheder eller dårligt afskærmede kabler kan introducere uønsket elektrisk støj i målesystemet.Under fejlfinding kontrolleres mistænkelige bølgeformer ofte igen ved at ændre sondens position, forbedre jordforbindelsen eller midlertidigt isolere nærliggende støjkilder.

Oscilloskop vs andre elektroniske testinstrumenter

Forskellige elektroniske testinstrumenter er designet til forskellige måleopgaver.Selvom nogle funktioner kan overlappe hinanden, løser oscilloskoper, multimetre og logiske analysatorer meget forskellige fejlfindings- og analyseproblemer.Forståelse af disse forskelle kan vælge det korrekte instrument til målemiljøet i stedet for at stole på et enkelt værktøj til enhver situation.

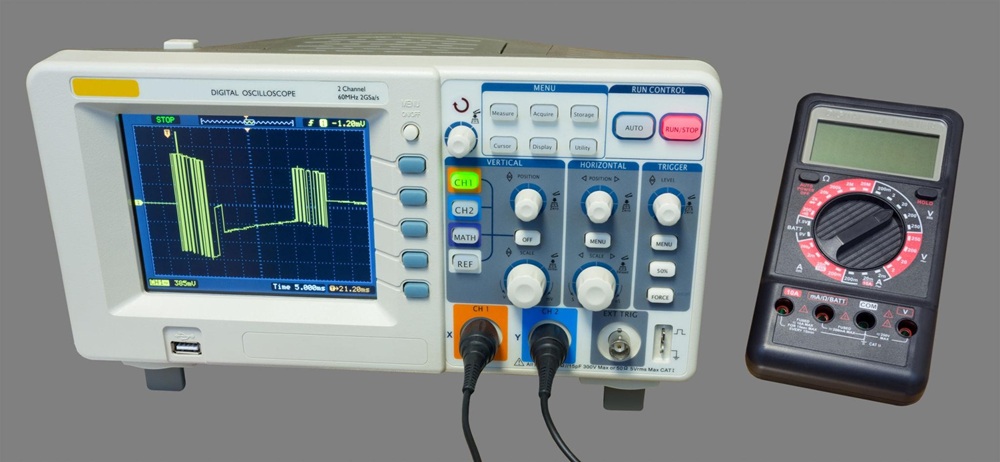

Oscilloskop vs multimeter

Et multimeter måler hovedsageligt stabile elektriske værdier såsom spænding, strøm, modstand, kontinuitet og nogle gange frekvens eller kapacitans.Det bruges almindeligvis til grundlæggende elektrisk fejlfinding, strømverifikation og komponenttestning.

Et oscilloskop måler spænding over tid og viser bølgeformen direkte på skærmen.I stedet for kun at vise en enkelt numerisk værdi, afslører den, hvordan signalet ændres kontinuerligt under drift.Dette tillader observation af bølgeform, timingadfærd, støj, ringetoner, fejl, overskridelse, pulsbredde og signalovergange, som et multimeter ikke kan vise.

For eksempel kan et multimeter bekræfte, at en strømskinne måler 5 V korrekt, mens et oscilloskop kan afsløre, om hurtige spændingsspidser, bølgestøj eller ustabile koblingshændelser forekommer på den samme linje.Under højhastigheds digital debugging, kommunikationsanalyse eller forbigående fejlfinding bliver bølgeformsynlighed ekstremt vigtig.

I mange reparations- og udviklingsmiljøer bruges multimetre og oscilloskoper sammen, fordi hvert instrument giver forskellige typer elektrisk information.

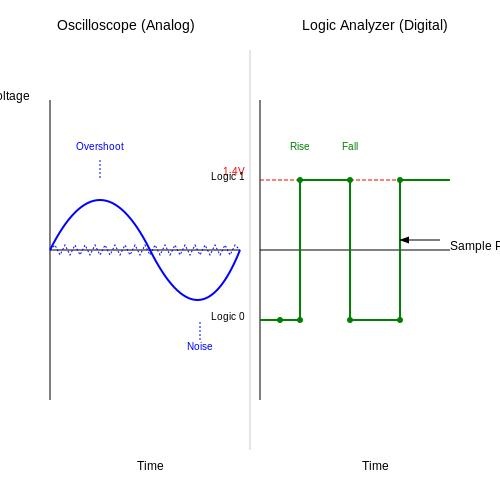

Oscilloskop vs Logic Analyzer

Oscilloskoper og logiske analysatorer bruges begge til signalanalyse, men de fokuserer på forskellige typer målinger.

Et oscilloskop fanger analog bølgeformadfærd med detaljerede oplysninger om spænding og timing.Det er nyttigt til at undersøge signalintegritetsproblemer såsom ringning, overskydning, langsomme kantovergange, støjkobling og analog bølgeformsforvrængning.Oscilloskoper hjælper også med at verificere spændingsniveauer, stigetider, pulskvalitet og timingforhold i blandede analoge og digitale systemer.

En logisk analysator fokuserer hovedsageligt på digitale logiske tilstande og multi-kanal timing relationer.I stedet for at vise detaljerede analoge bølgeformer, fortolker den signaler som logiske op- og nedture på tværs af mange kanaler samtidigt.Dette bliver især nyttigt ved fejlfinding af kommunikationsbusser, digitale tidssekvenser, adresselinjer, styresignaler og processoraktivitet.

For eksempel kan et oscilloskop afsløre, at en urkant indeholder ringetoner eller ustabile overgange, mens en logisk analysator kan vise, hvordan det samme clocksignal påvirker kommunikationstimingen på tværs af flere digitale kanaler.

Moderne fejlfindingsmiljøer kombinerer ofte begge instrumenter, fordi analog bølgeformkvalitet og digital timingadfærd ofte påvirker hinanden under fejlfinding på systemniveau.

Moderne oscilloskoptrends og avancerede funktioner

Moderne oscilloskoper fortsætter med at udvikle sig ud over grundlæggende bølgeformvisning og målefunktioner.Mange modeller inkluderer nu indbygget protokolafkodning til grænseflader såsom I2C, SPI, UART, CAN, USB og Ethernet, hvilket gør det muligt at analysere kommunikationsdata direkte sammen med bølgeformaktivitet.

Blandede signaloscilloskoper kombinerer analog bølgeformanalyse med digital logisk kanalovervågning, hvilket gør det nemmere at fejlfinde indlejrede systemer og kommunikationshardware i et enkelt instrument.USB-oscilloskoper er også blevet mere almindelige i bærbare og pladsbegrænsede miljøer, fordi de tillader bølgeformoptagelse gennem eksterne computere i stedet for store selvstændige hardwaresystemer.

Fjernbølgeformanalyse og netværksbaseret kontrol er stadig vigtigere i automatiserede laboratorier og industrielle testsystemer.Mange oscilloskoper understøtter nu fjernovervågning, cloud-forbindelse, automatiseret rapportering og software-kontrollerede test-workflows, der forbedrer den langsigtede målingseffektivitet og datastyring.

Disse funktioner fortsætter med at udvide oscilloskopets rolle fra en selvstændig bølgeformfremviser til en mere integreret debugging og automatiseret analyseplatform.

Konklusion

Oscilloskoper forbliver væsentlige instrumenter til observation, måling og fejlfinding af elektriske signaler i moderne elektroniske systemer.Deres evne til at vise spændingsændringer i realtid for at analysere bølgeformadfærd, timingforhold, støj, fejl, pulskvalitet og signalstabilitet langt mere effektivt end numeriske målinger alene.Nøjagtige oscilloskopmålinger afhænger ikke kun af hardwarespecifikationer såsom båndbredde, samplinghastighed, hukommelsesdybde og triggerydeevne, men også af korrekt sondehåndtering, jordforbindelse, triggerkonfiguration og bølgeformoptimeringspraksis.I takt med at moderne systemer fortsætter med at blive hurtigere og mere komplekse, kombinerer oscilloskoper nu bølgeformsanalyse med automatiserede målinger, protokolafkodning, blandede signalfejlfinding, fjernforbindelse og avancerede dataanalysefunktioner.Disse muligheder fortsætter med at udvide oscilloskopets rolle fra en simpel bølgeformfremviser til en kritisk platform til realtidssignalanalyse, systemvalidering og avanceret elektronisk fejlfinding.
