LDO vs Buck Converter Guide: Ydelse, applikationer og udvælgelsestips

Lavt udfaldsregulatorer og buck-konvertere er to almindelige strømreguleringsløsninger, der bruges til at levere stabil spænding i elektroniske systemer.Denne artikel forklarer, hvordan hver enkelt fungerer, herunder deres driftsprincipper, effektivitetsegenskaber og nøgledesignkomponenter.Den sammenligner deres styrker og begrænsninger med hensyn til støj, effektivitet, varme og kompleksitet.Den udforsker også applikationer og udvælgelsesfaktorer i den virkelige verden, hvilket hjælper med at afklare, hvornår man skal bruge en LDO, en buck-konverter eller en kombination af begge for pålidelig og effektiv strømstyring.

Katalog

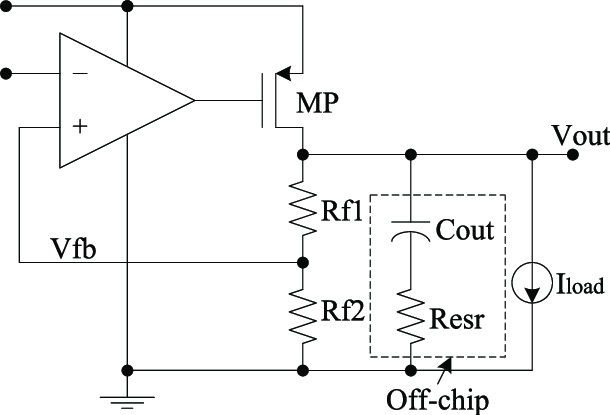

Hvad er en LDO?

En LDO, eller low dropout regulator, er en type lineær regulator, der giver en stabil udgangsspænding med en meget lille forskel mellem input og output spænding.Den bruger en pass-transistor til at justere modstand baseret på belastnings- og inputændringer, hvilket holder output stabilt.Dette gør den velegnet til støjsvage, kompakte og omkostningsfølsomme designs, især i batteridrevne enheder.

LDO'er virker ved at kontrollere pastransistoren for at opretholde en konstant spænding.De kan fungere, selv når indgangsspændingen kun er lidt højere end udgangen.Dette gør dem nyttige i systemer med lavt strømforbrug.De er også designet til at holde stillestrømmen lav, hvilket hjælper med at reducere strømforbruget under standby.

LDO'er er nyttige i applikationer, der kræver ren og stabil strøm.Deres enkle design undgår skiftestøj, hvilket hjælper med at reducere elektromagnetisk interferens.Dette gør dem velegnede til analoge kredsløb, medicinsk udstyr, lydsystemer og trådløse moduler.I lydapplikationer hjælper de med at opretholde klar lyd ved at forhindre spændingsrippel.

LDO'er bliver mindre effektive, når forskellen mellem input- og outputspænding er stor.Dette fører til højere varmeafledning og lavere effektivitet, især i højstrømsapplikationer.De fungerer bedst i systemer med små spændingsforskelle, såsom bærbar elektronik.Til højere strømbehov er skifteregulatorer ofte et bedre valg.

Effektiv brug af LDO'er kræver omhyggelige designvalg.Vigtige faktorer omfatter udfaldsspænding, belastningsregulering og hvilestrøm.I enheder som bærbar elektronik hjælper lav hvilestrøm med at forlænge batteriets levetid.Varmestyring er også vigtig, så korrekt PCB-layout og kølemetoder bruges til at forhindre overophedning og forbedre pålideligheden.

LDO'er tilbyder en enkel og pålidelig måde at regulere spændingen på.Løbende forbedringer kan omfatte bedre effektivitet og adaptive designs, der reducerer strømtab og samtidig opretholder lav støj.Disse udviklinger kan udvide deres anvendelse i moderne elektronik, der kræver både præcision og energieffektivitet.

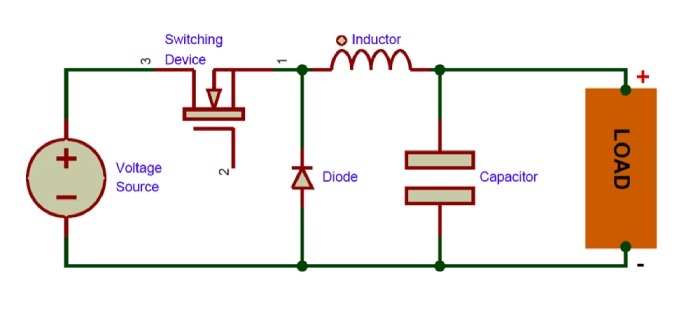

Forstå Buck Converter

En buck-konverter er et koblingskredsløb, der reducerer en højere indgangsspænding til en lavere, stabil udgangsspænding.Den bruger en MOSFET, der tænder og slukker hurtigt for at kontrollere energiflowet.En induktor lagrer energi, når kontakten er tændt, og frigiver den, når den er slukket, og holder strømmen konstant.Kondensatorer udglatter output og reducerer spændingsrippel.

En buck-konverter styrer udgangsspændingen ved at justere driftscyklussen, som er den tid, kontakten forbliver tændt under hver cyklus.Ved at ændre dette forhold bibeholder det et stabilt output, selvom input eller belastning ændres.Denne metode giver høj effektivitet, ofte over 90%.

Buck-konvertere er designet til at reducere energitab og forbedre effektiviteten, selv under tung belastning.De producerer mindre varme sammenlignet med lineære regulatorer.Dette hjælper med at forlænge batterilevetiden i bærbare enheder som smartphones.Deres effektive energiforbrug understøtter stabil ydeevne og længere driftstid.

Buck-konvertere kan generere støj og elektromagnetisk interferens på grund af hurtig skift.De kræver også omhyggelig udvælgelse af induktorer og kondensatorer, hvilket tilføjer designkompleksitet.Filtreringsmetoder og korrekt komponentvalg hjælper med at reducere støj og forbedre ydeevnen.Sammenlignet med lineære regulatorer er de mere effektive, men sværere at designe.

Buck-konvertere er meget udbredt i moderne systemer, der har brug for effektiv strømstyring.De bruges i vedvarende energisystemer, bilelektronik og distribueret strømdesign.Deres evne til at håndtere skiftende forhold gør dem pålidelige til mange applikationer.Løbende forbedringer fortsætter med at gøre dem mere kompakte og effektive.

Arbejdsprincipper

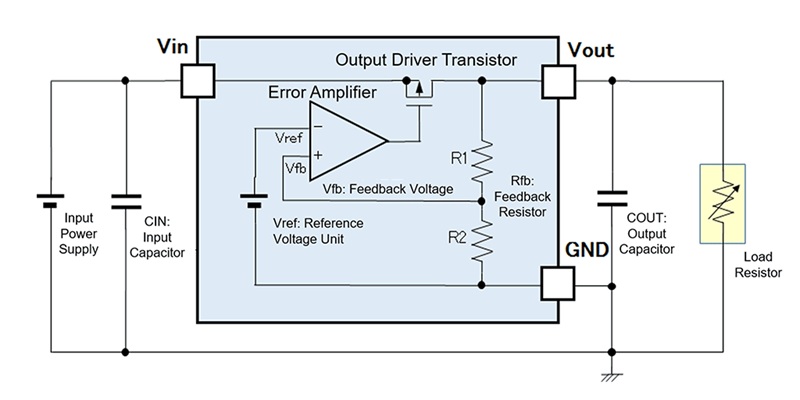

LDO drift

En LDO-regulator fungerer via lineær regulering ved at bruge en række indbyrdes forbundne komponenter: en pastransistor, fejlforstærker, en stabil spændingsreference og et feedbacknetværk.I hjertet af sin funktion overvåger fejlforstærkeren konstant udgangsspændingen i forhold til referencespændingen.Den justerer proaktivt ledningsevnen af ​​pastransistoren for at opretholde en stabil udgangsspænding.Denne aktive regulering imødekommer variationer i belastningsbehov eller fluktuationer i indgangsspænding, hvilket sikrer downstream-komponenter mod inkonsekvent strømforsyning.

Reguleringsprocessen kommer dog med en afvejning, varmegenerering.Spændingsfaldet mellem input og output, multipliceret med belastningsstrømmen, omdanner elektrisk energi til varme.Håndtering af denne termiske udgang udgør enestående udfordringer, især i kompakte systemer med begrænset kølekapacitet eller i scenarier, der kræver høje strømudgange.Undladelse af at løse termiske problemer effektivt kan føre til reduceret enheds ydeevne og pålidelighed.

I praktiske applikationer spiller LDO'er afgørende roller i støjfølsomme miljøer, hvor stabile og rene strømforsyninger er afgørende.

• Lydforstærkere er f.eks. afhængige af LDO'er for at undertrykke elektrisk støj, der kan forringe lydens klarhed.

• Tilsvarende inkorporerer RF-kredsløb ofte LDO'er for at afbøde interferensproblemer, som skiftende regulatorer ellers kan forårsage.

Design af LDO'er kræver omhyggelig opmærksomhed på varmeafledning og fodaftryksbegrænsninger.Fælles strategier omfatter optimal komponentplacering og, i nogle tilfælde, integration af køleplader for at sprede termisk energi effektivt.Disse begrænsninger afspejler en praktisk forståelse af de udfordringer, som termisk styring udgør, hvor præcisionskredsløb er sårbare over for ydeevneforringelse under dårligt styrede varmeforhold.

Et interesseområde i udvikling omgiver optimering af pastransistordesign.Fremskridt inden for halvledermaterialer, sammen med innovative geometriske konfigurationer, rummer potentiale til at reducere termiske tab.For eksempel kan udnyttelse af nyere materialer med bedre varmeledning eller omstrukturering af transistorlayoutet gradvist lukke effektivitetshuller, der har historisk begrænset LDO-effektivitet.Fremskridt inden for mikrofabrikation og materialevidenskab fortsætter med at varsle muligheder for at omdefinere, hvad der er opnåeligt i disse enheder.

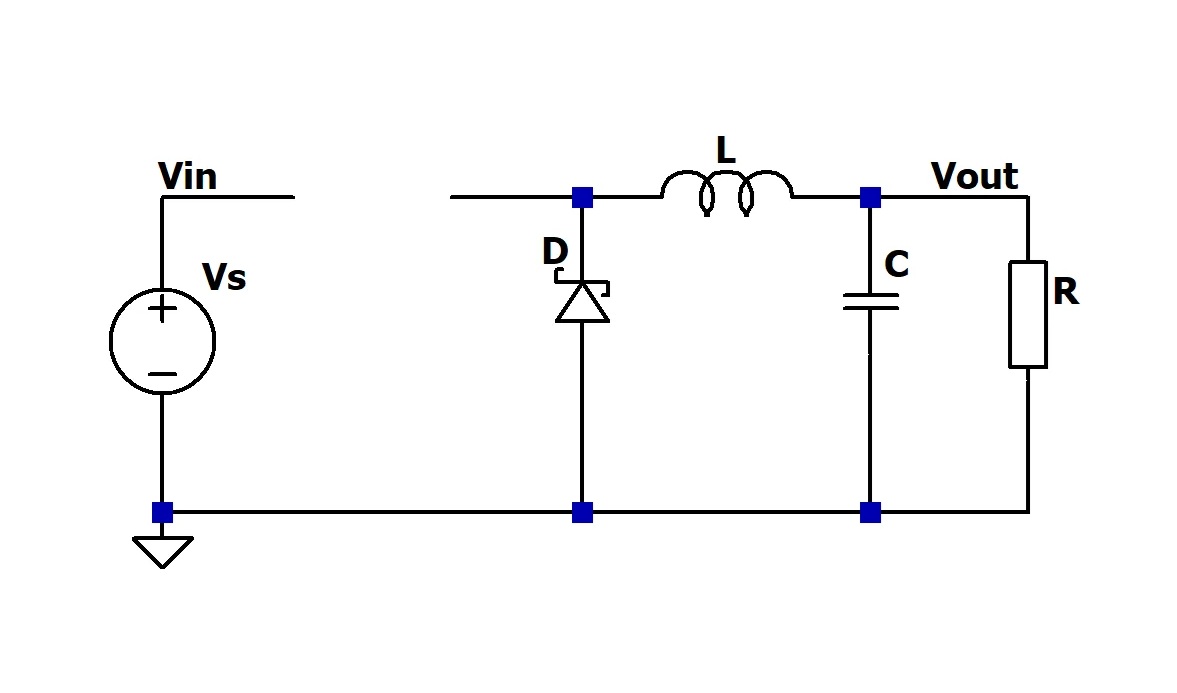

Buck Converter Operation

Buck-konvertere opererer efter princippet om energilagring og tidsfaset frigivelse, en proces, der styres af brugen af switching-teknologi.

• Under "ON"-fasen akkumulerer en induktor energi leveret af indgangsspændingskilden og opbygger et magnetfelt, når strømmen flyder.

• I den efterfølgende "OFF"-fase driver sammenbruddet af dette magnetiske felt lagret energi mod belastningen, lettet af en diode eller synkron MOSFET.

Konverteren inkorporerer en feedback-mekanisme, der uophørligt sporer udgangsspændingsniveauer.Ved at finjustere pulsbreddemodulationen (PWM) duty cycle regulerer systemet udgangsspændingen med høj præcision og viser bemærkelsesværdig effektivitet under varierende inputforhold og højstrømsbelastninger.

Deres kompakte og effektive effektreguleringsegenskaber viser, hvorfor buck-konvertere udmærker sig ved implementeringer i den virkelige verden.

• Grafikbehandlingsenheder (GPU'er) med krævende effektprofiler drager stor fordel af konverterens evne til at håndtere hurtige transienter og konvertere højinputspændinger til mere anvendelige, lavere udgangsniveauer.

• Mobile enheder udnytter disse konverteres alsidighed til at sikre stabil funktionalitet på tværs af fluktuerende brugsscenarier.

Et bemærkelsesværdigt aspekt af buck-konverterdesign hviler på at vælge de passive kernekomponenter: induktorer og kondensatorer.Prioritering af komponenter med lav modstand og minimale parasitvirkninger afbøder direkte energitab og forbedrer systemets samlede effektivitet.Desuden hæver introduktionen af ​​synkrone MOSFET'er i stedet for traditionelle dioder ydeevnen yderligere.Denne ændring reducerer ledningstab under "OFF"-fasen, hvilket viser, hvordan selv inkrementelle designforfinelser kan give betydelige effektivitetsforbedringer i praktiske applikationer.

Når man ser fremad, oplever buck-konvertere en infusion af intelligente designmetoder.

• Fremkomsten af ​​avancerede digitale controllere muliggør systemjusteringer i realtid, hvilket fremmer pålidelig drift under svingende belastninger.

• Forskning i adaptive duty-cycling-algoritmer stræber efter at øge driftseffektiviteten, selv i scenarier, hvor belastninger varierer dynamisk.

Efterhånden som disse fremskridt bliver integreret i mainstream-design, omdefinerer de benchmarks for balancering af effektivitet, ydeevne og operationel fleksibilitet.Den igangværende udforskning af energibevidste designs og intelligente kontrolsystemer bekræfter industriens fokus på at drive innovation og samtidig imødekomme kravene til energieffektivitet i moderne applikationer.

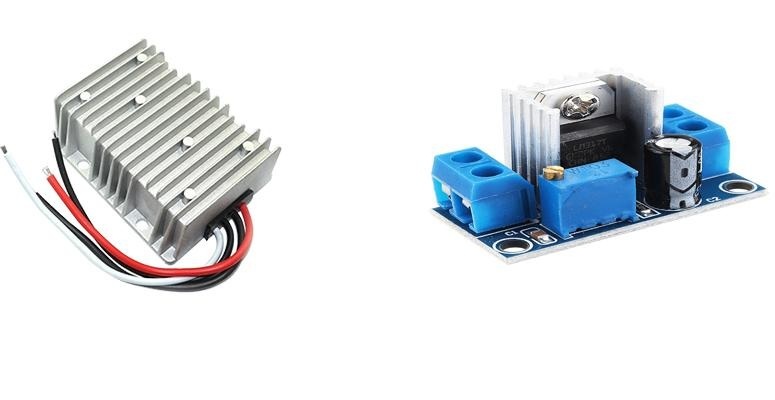

Sammenligningen af LDO og Buck Converter

LDO

Lineære regulatorer (LDO'er) er anerkendt for deres evne til at generere ultra-lave støjoutput, levere hurtige transiente reaktioner og opretholde minimal kredsløbskompleksitet.Disse egenskaber placerer dem som ideelle kandidater til at drive følsomme RF-kredsløb, avancerede lydsystemer og analoge komponenter, der kræver meget præcis spændingsregulering.Desuden letter deres kompakte natur integration i elektroniske enheder, hvor rumlige begrænsninger er en afgørende faktor.

På trods af deres fordele står LDO'er over for bemærkelsesværdige begrænsninger, når de har til opgave at håndtere betydelige spændingsforskelle eller høje udgangseffekter.Et væsentligt problem er termisk spredning, hvor spændingsfaldet fører til overdreven varme, hvilket potentielt kompromitterer både driftseffektiviteten og systemets levetid.At løse dette kræver proaktive termiske styringsstrategier, såsom inkorporering af højeffektive køleplader, implementering af avancerede termiske grænsefladematerialer eller vedtagelse af innovative emballageløsninger, der er skræddersyet til varmespredning.

Når du designer systemer med betydelige aktuelle leveringskrav, skal du fokusere på teknikker, der sikrer pålidelig ydeevne uden at overbelaste den termiske kappe.Sådanne metoder viser nødvendigheden af ​​præcisionskonstruerede termiske veje, der sikrer systemet på tværs af forskellige driftsforhold.

Buck Converter

Buck-konvertere, der anvender switching-principper, udmærker sig ved at nedtrappe høje indgangsspændinger til håndterbare udgangsniveauer med enestående energieffektivitet.Ved at minimere strømtab under spændingskonvertering understøtter de den pålidelige funktion af højtydende systemer, herunder CPU-strømmoduler, bilelektronik og moderne mobile enheder.Deres evne til at løse væsentlige strømforviklinger og samtidig holde varmeproduktionen i skak, er nyttig i krævende applikationer.

Integrationen af ​​buck-konvertere er dog ikke uden udfordringer.Afhængigheden af ​​komponenter såsom induktorer, kondensatorer og switche introducerer bemærkelsesværdige kredsløbsdesignkompleksiteter.Desuden genererer højfrekvente omskiftningsoperationer støj, der kan interferere med følsomt udstyr.For at imødegå dette omfatter målrettede støjdæmpningsteknikker optimerede kondensatorlayouts, avancerede moduleringsmetoder og flerlags PCB-design med indbyggede filtreringskomponenter.

For at øge deres designkompleksitet er kravet om større PCB-fodspor, hvilket kan belaste rumlige begrænsninger i moderne enheder.Passive og aktive komponenter er indlejret i flerlagstavler for at spare plads og samtidig bevare fuld funktionalitet.Disse designstrategier harmoniserer kompakthed med driftskrav, og sikrer, at buck-konvertere tjener forskellige applikationer med maksimeret effektivitet.

Hybrid effektreguleringsstrategier

Moderne strømreguleringssystemer anvender ofte en hybrid tilgang, der integrerer både LDO'er og buck-konvertere for at opnå harmonisk strømforsyning præget af effektivitet og præcision.Ved at bruge buck-konvertere til påkrævede spændingsreduktioner efterfulgt af LDO'er til at forfine det endelige output, kan den samtidig løse de dobbelte udfordringer med høj energieffektivitet og ultralavt støjkrav.Denne metode viser sig at være essentiel i applikationer som IoT-enheder, bærbar elektronik og kommunikationssystemer, hvor ren og stabil strømforsyning spiller en afgørende rolle i at opretholde pålidelig drift af følsomme komponenter.

Eksempler på denne dobbelte tilgangsstrategi er i overflod.I højhastighedskommunikationsudstyr sænker buck-konvertere effektivt spændingsområderne, hvilket minimerer energispild, mens LDO'er giver en stabil og støjfri forsyning til RF-moduler.Tilsvarende er automotive infotainmentsystemer afhængige af buck-konvertere til at styre strømkrævende delsystemer, som suppleres af LDO'er, der sikrer interferensfri ydeevne i lydforstærkere og skærme.

Design af hybride strømløsninger kræver en grundig forståelse af flere parametre, såsom termisk ydeevne, rumlige begrænsninger, støjdæmpning og aktuelle krav.Stoler på iterative simuleringsværktøjer og praktiske tests for at perfektionere samspillet mellem de to komponenter og skabe en optimal balance mellem effektivitet og præcision.Denne proces viser den kreative og analytiske indsats, der kræves for at udforme systemer, der er skræddersyet til specifikke applikationer, samtidig med at grænserne for kraftsystemteknik flyttes.

LDO og Buck Converter applikationer

Low Dropout Regulators (LDO'er)

Low Dropout Regulators (LDO'er) bruges i vid udstrækning til at understøtte driften af forskellige systemer, der kræver præcision og stabilitet.Deres betydning bliver tydelig ved at drive RF-kredsløb, præcisions digital-til-analog-konvertere (DAC'er), lydsystemer og enheder, hvor følsomhed over for strømkvalitet er en afgørende faktor, såsom IoT-sensorer og bærbare teknologier.

I RF-kredsløb kan mindre udsving i strømforsyningen i alvorlig grad påvirke systemets ydeevne ved at indføre uønsket støj eller forvrængning af signalmodulation.LDO'er giver en pålidelig løsning til at afbøde sådanne forstyrrelser og sikre ensartet signalintegritet.

For at forfine effektudgangene anvendes LDO'er almindeligvis som postregulatorer, der filtrerer den resterende støj fra skiftende strømforsyninger eller buck-konvertere.Dette ekstra lag af raffinement hjælper med at beskytte følsomme komponenter, der er modtagelige for højfrekvente støjartefakter.

Når du bruger LDO'er, er evaluering af deres termiske ydeevne en kritisk overvejelse.Mens LDO'er er værdsat for deres enkelhed og evne til at levere støjsvag strøm, er deres iboende effektivitet bundet til strømtab, som manifesterer sig som varme.

I kompakte enheder som wearables eller IoT-sensorer bliver styring af varmeafledning en balancegang på grund af fysiske pladsbegrænsninger.Avancerede termiske materialer og layoutoptimering bruges til at forhindre termisk drosling og langsigtede pålidelighedsproblemer.

Buck-omformere

Buck-konvertere er almindeligt anvendt i et bredt spektrum af applikationer, som hver især nyder godt af deres evne til at sænke spændingen effektivt uden for stort energitab.

I bærbare enheder som smartphones understøtter den effektive spændingskonvertering med buck-konvertere direkte forlænget batterilevetid.Maksimering af oplevelsen involverer ofte inkorporering af funktioner som synkron ensretning for at minimere overdreven varmeudvikling.

Til bilindustrien og industrielle omgivelser tackler buck-konvertere store spændingsniveauforskydninger, eksempler inkluderer deres rolle i solenergisystemer.I disse scenarier tilpasser konverterne sig dynamisk til fluktuerende lysniveauer, hvilket forbedrer energiflowet til opbevaring eller distribution.Bilsystemer er yderligere afhængige af buck-konvertere for at stabilisere kraften til en række delsystemer, fra infotainment til avancerede førerassistance-systemer (ADAS).Holdbarheden af ​​buck-konverterdesign muliggør pålidelig ydeevne selv under forhold med høj elektrisk støj og temperaturvariabilitet.

Fremskridt inden for moderne kontrolmetoder, såsom adaptiv spændingsskalering eller digitale kontrolsløjfer, har yderligere øget anvendeligheden af buck-konvertere:

Ved at tilbyde finere spændingsjusteringer og forbedrede transientresponser optimerer disse teknikker enheder til specifikke miljøforhold eller effektprofiler.

Moderne buck-konvertere, der udnytter disse fremskridt, integreres problemfrit i IoT-økosystemer.Her bruges deres hurtige belastningsovergange og kompakte fodspor til enheder, der kræver ensartet ydeevne under svingende krav.

Vejledning til valg af LDO og Buck Converter

Faktorer at overveje, når du vælger en LDO-regulator

Signalintegritet og applikationsfølsomhed: For operationer, der involverer følsomme analoge eller RF-kredsløb, skal du fokusere på lav støj og høje PSRR-attributter.Disse funktioner hjælper med at bevare signalets klarhed ved at minimere interferens, som bruges i applikationer som lydbehandling, trådløse kommunikationsmoduler og præcisionssensorer.

Overvejelser om spændingsfald: Brug LDO-regulatorer, når spændingsforskellen mellem input og output forbliver lille (mindre end 1V).Dette scenario opstår ofte i opsætninger, hvor indgangsspændingen nøje matcher den ønskede driftsspænding, hvilket forenkler strømstyringen og undgår unødvendige designkomplikationer.

Termisk styring i lavstrømsscenarier: I design med minimale strømkrav, hvor varmeafledning er en nøgleovervejelse, giver LDO'er en ligetil og effektiv løsning.De fungerer ved at generere varme proportionalt med spændingsfaldet og strømmen.For eksempel drager elektroniske wearables med begrænsede energibudgetter fordel af LDO'ers enkelhed, kompakte former og lave energikrav.

Pladsbevidste designs: Når man bekæmper rumlige begrænsninger, skinner LDO-regulatorer på grund af deres lille størrelse og lette integration i stramme layouts.Enheder såsom bærbart medicinsk udstyr eller kompakt forbrugerelektronik udnytter ofte det reducerede PCB-fodaftryk fra LDO'er, og balancerer funktionalitet med fysiske pladsbegrænsninger.

Aspekter ved at vælge en Buck Converter

• Effektivitet og termisk ydeevne under høje strømbelastninger

Buck-konvertere viser sig at være uvurderlige i applikationer, der kræver høj effektivitet og robust termisk styring.Disse egenskaber gør dem til foretrukne løsninger til strømkrævende enheder, såsom servere, bilelektronik og industrimaskiner, hvor energibesparelse og varmeoptimering bliver afgørende.

• Håndtering af betydelige spændingstrin

En buck-konverter udmærker sig, når den står over for betydelige spændingsforskelle (større end 1V) mellem input og output.Dette er afgørende i systemer, der kræver betydelige nedskæringer, såsom at konvertere en 12V-kilde til at forsyne 5V-logiske systemer, hvilket sikrer jævnt driftsflow.

• Forlænger batterilevetiden

For batteridrevne enheder, såsom bærbare computere og smartphones, leverer buck-konvertere reduceret energiforbrug og forlænger derved batterilevetiden og øger bekvemmeligheden for slutbrugerne.Denne funktionalitet hjælper med at maksimere køretiden i enheder designet til at prioritere mobilitet.

• Håndtering af skiftestøj og layoutkompleksitet

Designs, der kan rumme switching støj og indviklede PCB-layouts, er ideelle kandidater til buck-konvertere.På trods af introduktionen af ​​krusning og støj, anvender mange applikationer, såsom motorcontrollere og LED-drivere, filtrering og layoutoptimering for at modvirke disse effekter effektivt.Disse iboende styrker gør buck-konvertere meget tilpasningsdygtige til systemer, der kan opfylde deres designforviklinger.

Produktanbefalinger

LDO regulatorer

• Texas Instruments TPS7A0233PYCHR

Texas Instruments TPS7A0233PYCHR er en bemærkelsesværdig mulighed for applikationer, der kræver ultra-lav hvilestrøm, da den forlænger batteriets levetid ved at reducere energidræning under tomgangstilstande.Denne funktion gør den velegnet til batteridrevne enheder, især kompakte designs, hvor strømeffektiviteten direkte påvirker tilfredsheden og funktionaliteten.For enheder, der er begrænset af plads, såsom bærbar elektronik og bærbare IoT-systemer, sikrer dens strømlinede fysiske profil problemfri integration.Dets udbredelse i medicinsk sensorteknologi viser især dens evne til at understøtte forlængede driftscyklusser, hvilket afhjælper forstyrrelser forårsaget af hyppig batteriopladning.Denne regulator afbalancerer effektivt teknisk præcision med det praktiske behov for minimeret vedligeholdelse.

• Analoge enheder LT3080EQ

Analog Devices LT3080EQ skinner med dets justerbare output, hvilket muliggør præcis spændingskalibrering, der stemmer overens med forskellige systemspecifikationer.Denne tilpasningsevne forenkler kredsløbsdesignet ved at reducere behovet for supplerende komponenter, fremmer effektive layouts og bibeholder samtidig robust støjfiltrering for overlegen stabilitet.Dens støjafvisningsevne tjener som et nøgleaktiv i applikationer, der prioriterer signalklarhed, såsom lydforstærkningssystemer eller kommunikationsmoduler.Under avanceret prototyping demonstrerer komponenten konsekvent sin evne til at bevare signalintegriteten i højfrekvente driftsscenarier, hvilket validerer dens anvendelighed til professionel elektronik.Gennem denne ydeevne understøtter den stræben efter ensartet pålidelighed og teknologisk raffinement i krævende brugssager.

Buck-omformere

• Texas Instruments LM2596

Texas Instruments LM2596 tilbyder effektiv step-down konvertering, der passer godt til moderate nuværende krav på tværs af forskellige elektroniske forbrugerapplikationer.Med understøttelse af varierede indgangsspændingsområder viser den sig at kunne tilpasses til en række enheder, herunder fjernsyn og smart home-controllere.LM2596 fremviser driftssikkerhed, der udmønter sig i køligere enhedstemperaturer og reducerede krav til termisk styring.Disse praktiske fordele understreger dens rolle som en alsidig løsning til økonomiske, men effektive applikationer.Konverterens anvendelighed resonerer med dem, der søger balance mellem ydeevne og pragmatisk design.

• Analoge enheder LTC3605

Analog Devices LTC3605 anvender et synkront design til at forbedre transient respons, hvilket giver stabilitet til strømkrævende systemer såsom servere eller industrielle automationsmiljøer.Dens effektivitet til at imødekomme pludselige belastningsændringer gør den til en vigtig komponent i scenarier, hvor dynamisk ydeevne er en styrende faktor.Observationer fra felttest illustrerer dens pålidelige drift i indstillinger med aggressive strømkrav, herunder robotsystemer og motordrev-controllere.LTC3605 udmærker sig ved at afbøde spændingsfald og fald under operationelle overspændinger, hvilket sikrer en stabil strømforsyning selv under intens stress.Denne robusthed styrker dens egnethed til applikationer, der udfordrer komponenter til at opretholde problemfri funktionalitet under missionskritiske forhold.

Konklusion

LDO'er og buck-konvertere tjener forskellige, men komplementære roller i strømregulering.LDO'er er bedst egnet til applikationer med lav støj, lav effekt og små spændingsforskelle, mens buck-konvertere giver høj effektivitet til større spændingskonverteringer og højere belastninger.Hver har afvejninger med hensyn til varme, effektivitet og designkompleksitet.Artiklen viser, at korrekt valg afhænger af systemkrav såsom støjfølsomhed, effektniveau og pladsbegrænsninger.I mange moderne designs hjælper en kombination af begge løsninger med at opnå en balance mellem effektivitet og rent, stabilt output.

Ofte stillede spørgsmål [FAQ]

1. Hvornår er en LDO mere effektiv end en buck-konverter?

En LDO er mere effektiv, når indgangsspændingen kun er lidt højere end udgangsspændingen.I dette tilfælde er spændingsfaldet lille, så strømtabet er lavt.Det foretrækkes også i lavstrøms- og støjfølsomme applikationer, hvor enkelhed og rent output betyder mere end effektivitet.

2. Hvordan beregner jeg LDO-effekttab?

LDO-effekttab beregnes ved hjælp af spændingsfaldet over regulatoren og udgangsstrømmen.Formlen er P

diss =(Vin−Vout)×Iout.Højere spændingsforskel eller højere strøm øger varmetabet.

3. Hvad forårsager skiftestøj i buck-konvertere?

Skiftestøj i buck-konvertere er forårsaget af den hurtige tænd- og sluk-kontakt af MOSFET.Dette skaber hurtige spændings- og strømændringer, som genererer elektromagnetisk interferens og krusning i outputtet.

4. Kan flere LDO'er bruges til effektivitet over lange spændingsfald?

Brug af flere LDO'er i serie forbedrer ikke effektiviteten.Det samlede effekttab forbliver det samme, fordi spændingsfaldet simpelthen er opdelt på tværs af trin.Det kan hjælpe med varmefordelingen, men ikke med effektiviteten.

5.Hvor relevant er PSRR, når man vælger en LDO til analoge kredsløb?

PSRR er meget vigtigt for analoge kredsløb, fordi det viser, hvor godt LDO'en kan afvise støj fra inputforsyningen.En høj PSRR sikrer et rent og stabilt output, hvilket er afgørende for følsomme applikationer som lyd, sensorer og RF-kredsløb.
