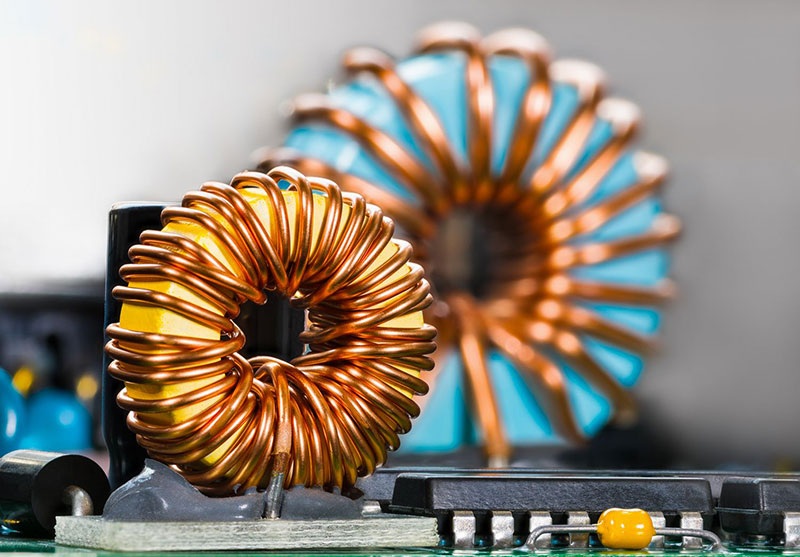

Induktorer forklaret: Typer, arbejdssprincip, formler og anvendelser

Induktorer er passive elektroniske komponenter, der lagrer energi i et magnetfelt og modstår pludselige ændringer i strøm. De anvendes vidt i strømforsyninger, filtre, konvertere, RF kredsløb og signalbehandlingssystemer. Denne artikel forklarer, hvordan induktorer fungerer, hvordan de adskiller sig fra kondensatorer, deres symboler, formler, typer, kredsløbsadfærd og anvendelser i virkeligheden.

Katalog

Hvad er en induktor?

En induktor er en grundlæggende elektronisk komponent, der normalt laves ved at vikle en ledende tråd i en spoleform. Selvom den nogle gange kan se ud som en modstand på et kredsløbskort, fungerer den helt anderledes.

Hvordan en induktor fungerer

Når elektrisk strøm flyder gennem spolen, bevæger den sig ikke blot gennem tråden. Når strømmen bevæger sig rundt om hvert sving af spolen, genererer den et magnetfelt omkring lederen. De magnetfelter, der produceres af de enkelte svindinger, kombineres og koncentreres omkring spolen, hvilket skaber en stærkere samlet magnetisk effekt.

Denne evne til at skabe og lagre energi i et magnetfelt giver komponenten en egenskab kendt som induktans. På grund af denne egenskab modstår en induktor naturligt hurtige ændringer i strømflow. For eksempel, når strømmen prøver at stige eller falde pludseligt, ændres magnetfeltet omkring spolen og producerer en effekt, der modstår denne ændring. Som følge heraf har strømmen tendens til at ændre sig mere gradvist snarere end straks.

Hvorfor induktorer er vigtige

Evnen til at modstå pludselige ændringer i strøm gør induktorer værdifulde i mange elektroniske systemer. De bruges almindeligvis i strømforsyninger, hvor de hjælper med at regulere energistrømmen, i filterkredsløb, hvor de reducerer uønsket elektrisk støj, og i signalbehandlingskredsløb, hvor de hjælper med at forme og kontrollere elektriske signaler.

Induktor vs kondensator

Induktorer og kondensatorer er begge energilagringskomponenter, der bruges i elektroniske kredsløb, men de lagrer energi i forskellige former og reagerer forskelligt på elektriske ændringer. En kondensator lagrer energi i et elektrisk felt, der dannes mellem dens ledende plader, mens en induktor lagrer energi i et magnetfelt, der skabes omkring sin spole, når strøm flyder gennem den. Selvom begge komponenter midlertidigt kan lagre og frigive energi, er deres adfærd i et kredsløb fundamentalt forskellig.

Hvordan de reagerer på elektriske ændringer

Den primære forskel mellem en induktor og en kondensator ligger i, hvad hver komponent modstår. En kondensator modstår pludselige ændringer i spænding, mens en induktor modstår pludselige ændringer i strøm.

Når en spænding anvendes på en kondensator, akkumuleres elektrisk ladning på dens plader og skaber et elektrisk felt, der lagrer energi. Hvis kredsløbets spænding stiger eller falder hurtigt, absorberer eller frigiver kondensatoren ladning for at bremse spændingsændringen. Denne adfærd gør kondensatorer nyttige til spændingsudjævning, støjfiltrering og stabilisering af strømforsyningen.

Hvordan lagret energi frigives

En induktor adfærd anderledes, fordi den reagerer på ændringer i strøm i stedet for spænding. Når strømmen flyder gennem spolen, udvikles et magnetisk felt rundt om viklingen og lagrer energi. Hvis strømmen forsøger at stige eller falde hurtigt, genererer det skiftende magnetiske felt en spænding, der modsætter sig ændringen. Denne effekt hjælper med at begrænse pludselige strømvariationer og opretholder en jævnere strømflow. Som et resultat bruges induktorer almindeligvis i strømkonvertere, filtre og energilagringssystemer.

Forskellen bliver også tydelig, når den lagrede energi frigives. I en kondensator strømmer den lagrede ladning ud af pladerne, når det elektriske felt kollapser, og frigiver den lagrede energi tilbage til kredsløbet. I en induktor genererer det kollapsende magnetiske felt en spænding over spolen, når strømmen falder. Polariteten af denne inducerede spænding er modsat den spænding, der oprindeligt etablerede strømmen, hvilket får induktoren til at modsætte sig reduktionen i strømflow.

Nøgleforskelle ved første øjekast

Karakteristika	Kondensator	Induktor
Energilagringsmetode	Elektrisk felt	Magnetisk felt
Primært svar	Reagerer på spændingsændringer	Reagerer på strømændringer
Modsætter	Pludselige spændingsændringer	Pludselige strømændringer
Energiudgivelse	Gennem afladning af lagret ladning	Gennem kollaps af det magnetiske felt
Almindelige anvendelser	Filtrering, spændingsudjævning, dekobling	Strømkonvertering, filtrering, energilagring

Den vigtigste forskel er, at en kondensator modstår pludselige ændringer i spænding, mens en induktor modstår pludselige ændringer i strøm. En kondensator lagrer energi i et elektrisk felt, mens en induktor lagrer energi i et magnetisk felt. Disse grundlæggende karakteristika bestemmer, hvordan hver komponent opfører sig, og hvorfor begge spiller vigtige roller i moderne elektroniske kredsløb.

Induktor Symboler

Kredsdiagrammer bruger symboler til at repræsentere elektroniske komponenter i en simpel og letlæselig form. I stedet for at tegne den faktiske fysiske del, bruger ingeniører standardiserede symboler, der viser komponentens funktion, samtidig med at skemaet holdes klart og organiseret. Induktor symbolet er designet til at ligne komponentens mest genkendelige træk, som er dens snoede ledningsvikling.

Grundlæggende induktor symbol

Det standard induktor symbol tegnes som en række buede sløjfer eller buer forbundet i en linje. Disse sløjfer repræsenterer de ledningsturn, der er viklet sammen for at danne spolen. Selvom symbolet er meget enklere end den virkelige komponent, giver det en hurtig visuel indikation af, at enheden lagrer energi gennem et magnetisk felt genereret af strøm, der flyder gennem viklingen.

Når man læser et kredsløbsdiagram, identificerer dette spoleformede symbol straks komponenten som en induktor. Antallet af sløjfer, der vises i symbolet, er normalt symbolsk og repræsenterer ikke det faktiske antal ledningsturn inde i den fysiske enhed.

Induktor symboler med magnetiske kerner

Nogle induktorer er bygget med en magnetisk kerne placeret inde i eller omkring spolen. For at vise denne konstruktion inkluderer kredssymboler ofte to parallelle linjer, der er placeret ved siden af induktor symbolet. Disse linjer indikerer, at viklingen ikke er luftkerne og at et magnetisk materiale er til stede.

Den magnetiske kerne hjælper med at koncentrere og styrke det magnetiske felt, der dannes, når strøm flyder gennem spolen. Fordi det magnetiske felt bliver mere koncentreret, kan induktoren opnå en højere induktansværdi uden at kræve en stor stigning i antallet af ledningsturn. Som et resultat har den type kerne, der anvendes, en direkte indvirkning på de elektriske egenskaber og ydeevnen af komponenten.

Hvorfor kernesymbolet betyder noget

Tilstedeværelsen eller fraværet af de parallelle linjer giver vigtig information om, hvordan induktoren er konstrueret, og hvordan den vil opføre sig i et kredsløb. En luftkerne induktor vises typisk kun med viklingssymbolet, mens en kerne-typen induktor inkluderer de yderligere parallelle linjer. Denne visuelle forskel hjælper ingeniører med hurtigt at identificere komponenttypen og forstå dens forventede magnetfeltstyrke, induktanskarakteristika og kredsløbsydelse, når de gennemgår et skema.

Hvordan en induktor fungerer

Hvordan et magnetisk felt skabes

Driften af en induktor er baseret på et simpelt elektrisk princip: hver gang elektrisk strøm flyder gennem en leder, dannes der et magnetisk felt omkring denne leder. Hvis strømmen flyder gennem et enkelt lige ledning, er det producerede magnetiske felt relativt svagt og spreder sig over et større område.

For at gøre denne magnetiske effekt meget stærkere, vindes ledningen til en spole. Mens ledningen vikles rundt, overlapper det magnetiske felt, der genereres af hver lille sløjfe, med felterne produceret af de nærliggende sløjfer. Disse magnetiske felter forstærker hinanden, hvilket skaber et stærkere og mere koncentreret magnetisk felt omkring spolen. Denne spoleformede arrangement kaldes almindeligvis en solenoid.

Hvad sker der, når der påføres spænding

Når en spændingskilde tilsluttes en induktor, hopper strømmen ikke straks til sin maksimale værdi. I stedet begynder strømmen at flyde gennem viklingen og øges gradvist. Samtidig begynder et magnetisk felt at danne sig omkring spolen.

Efterhånden som strømmen fortsætter med at stige, vokser det magnetiske felt også stærkere. Dette voksende magnetiske felt opbevarer energi og ændrer sig kontinuerligt under strømstigningen. Det skiftende magnetiske felt producerer derefter en induceret spænding inden for den samme spole. Ifølge Lenz's lov er retningen af denne inducerede spænding altid sådan, at den modvirker den ændring, der skabte den.

Som et resultat, når strømmen forsøger at stige, virker den inducerede spænding imod den stigning. Denne modvirkende effekt begrænser, hvor hurtigt strømmen kan stige, selv når der påføres en spænding over induktoren.

Hvorfor strømmen ændrer sig gradvist

Det samme princip gælder, når strømmen falder. Når strømmen begynder at falde, begynder det magnetiske felt omkring spolen at kollapse. Det kollapsede magnetiske felt genererer igen en induceret spænding, men denne gang virker det for at opretholde den eksisterende strømflow.

Fordi induktoren kontinuerligt genererer en spænding, der modvirker hurtige ændringer i strømmen, kan strømmen gennem spolen ikke stige eller falde øjeblikkeligt. I stedet ændres den på en glat og gradvis måde over tid. Jo større induktansen er, jo større modstand mod pludselige ændringer i strømmen.

Hvorfor denne adfærd er nyttig

Evnen til at modstå hurtige ændringer i strømmen er hvad der gør induktorer værdifulde i mange elektroniske systemer. Ved at bremse pludselige strømfaktorer hjælper induktorer med at skabe en mere stabil og kontrolleret strøm af elektrisk energi.

Af denne grund anvendes induktorer vidt til strømglatning, hvor de reducerer skarpe strømmavariationer, og til filtrering, hvor de hjælper med at fjerne uønsket elektrisk støj. De bruges også til energilagring, midlertidigt opbevaring af energi i et magnetisk felt og frigivelse af den, når det er nødvendigt. I power electronics og kontrolkredsløb spiller induktorer en vigtig rolle i regulering og kontrol af strømflow, hvilket hjælper kredsløb med at fungere mere effektivt og pålideligt.

Måling af en induktor

Ydelsen af en induktor beskrives ved dens induktans, som angiver hvor stærkt komponenten modvirker ændringer i strøm. Selvom en induktor fungerer ved at skabe et magnetisk felt, er det normalt ikke praktisk at måle det magnetiske felt direkte. Styrken af det magnetiske felt afhænger af mængden af strøm, der flyder gennem spolen, så feltet kan ændre sig kontinuerligt, efterhånden som kredsløbsbetingelserne ændrer sig.

Af denne grund vurderer ingeniører typisk en induktor ved at observere dens elektriske adfærd snarere end at måle dens magnetiske felt. Den mest nyttige egenskab er den spænding, der genereres, når strømmen gennem spolen ændres. Dette forhold giver en konsistent og praktisk måde at definere induktans på.

Spænding og strøm forhold

Når strømmen, der flyder gennem en induktor, stiger eller falder, genererer det skiftende magnetiske felt omkring spolen en spænding. Jo hurtigere strømmen ændres, desto større bliver den genererede spænding. Dette forhold udtrykkes ved følgende ligning:

Hvor:

V = spænding over induktoren

L = induktans

I = strøm

t = tid

dI/dt = hastigheden af strømændring med hensyn til tid

Denne ligning viser, at spændingen over en induktor afhænger af to faktorer: induktansværdien og den hastighed, hvormed strømmen ændrer sig. Hvis strømmen ændrer sig langsomt, er den genererede spænding relativt lille. Hvis strømmen ændrer sig hurtigt, bliver den genererede spænding meget større.

Induktans enheder

Induktans måles i Henry (H). Denne enhed er opkaldt efter Joseph Henry, en videnskabsmand hvis arbejde bidrog betydeligt til studiet af elektromagnetisk induktion.

En værdi på en Henry repræsenterer en relativt stor mængde induktans. På grund af dette er de fleste induktorer, der bruges i elektronisk udstyr, specificeret ved hjælp af mindre enheder.

Almindelige induktans enheder inkluderer:

Millihenry (mH) = en tusindedel af en Henry (0.001 H)

Mikrohenry (µH) = en milliontedel af en Henry (0.000001 H)

Nanohenry (nH) = en milliardtedel af en Henry (0.000000001 H)

Små signal- og højsfrekvente kredsløb bruger ofte induktorer, der er vurderet i nanohenrys (nH) eller mikrohenrys (µH), mens større strømrelaterede anvendelser kan bruge millihenrys (mH) eller højere værdier.

Estimering af spoleinduktans

Induktansen af en spole påvirkes af dens fysiske konstruktion. Faktorer som antallet af trådkredse, størrelsen af spolen, kernematerialet og den samlede længde af spolen påvirker alle den endelige induktansværdi.

For en simpel spole kan induktansen estimeres ved hjælp af følgende ligning:

Hvor:

• L = induktans

• μ = permeabilitet af kernematerialet

• n = antal vindinger i spolen

• a = tværsnitsareal af spolen

• l = længden af spolen

Faktorer, der påvirker induktans

Hver del af ligningen har en direkte effekt på induktansværdien. At øge antallet af vindinger (n) tillader mere magnetfeltinteraktion mellem spolevindingerne, hvilket øger induktansen betydeligt. Da antallet af vindinger er kvadreret i ligningen, kan selv en moderat stigning i vindinger producere en stor stigning i induktans.

Kernematerialets permeabilitet (μ) spiller også en vigtig rolle. Materialer med højere permeabilitet koncentrerer det magnetiske flux mere effektivt, hvilket resulterer i større induktans end et luftkerne-design af samme størrelse.

Tværsnitsarealet (a) påvirker den plads, der er tilgængelig for det magnetiske flux. Et større område øger generelt induktansen. I kontrast spreder en forlængelse af spolens længde (l) det magnetiske felt over en længere afstand, hvilket har tendens til at reducere induktansen.

Ved at justere disse fysiske egenskaber kan ingeniører designe induktorer med de specifikke induktansværdier, der kræves til filtrering, energilagring, strømkonvertering og signalbehandlingsapplikationer.

Forskellige typer af induktorer

Ydeevnen af en induktor afhænger ikke kun af antallet af vindinger i spolen, men også af det materiale, der er placeret inde i vindingen. Når strømmen flyder gennem spolen, udvikles et magnetfelt omkring det. Karakteristikaene for dette magnetfelt påvirkes stærkt af det materiale, som det magnetiske flux passerer igennem.

For at forbedre den magnetiske effektivitet bruger mange induktorer en kerne, der er placeret inde i spolen. Kernen hjælper med at koncentrere det magnetiske felt i et mindre område, hvilket gør det muligt at opnå højere induktansværdier uden betydeligt at øge størrelsen på spolen eller tilføje flere tråde. Dette gør induktoren mere kompakt og effektiv.

Forskellige kernematerialer producerer forskellige elektriske og magnetiske egenskaber. De mest almindelige typer er luftkerneinduktorer, jernkerneinduktorer og ferritkerneinduktorer.

Luftkerneinduktorer

En luftkerneinduktor indeholder ikke noget fast magnetisk materiale inde i sin vinding. Spolen er viklet omkring en ikke-magnetisk støttestruktur, eller i nogle tilfælde er den selvbærende. Når strømmen flyder gennem tråden, dannes det magnetiske felt og strækker sig gennem den omgivende luft.

Fordi luft har en meget lav magnetisk permeabilitet, koncentrerer den ikke det magnetiske flux effektivt. Som et resultat giver luftkerneinduktorer typisk lavere induktansværdier end induktorer, der bruger magnetiske kerner.

De fleste luftkerneinduktorer har induktansværdier i mikrohenry (µH) området, ofte under 5 µH. Den relativt lave induktans gør det muligt for strømmen at reagere hurtigt på skiftende elektriske signaler.

En anden fordel er, at luft ikke kan blive magnetisk mættet. Dette gør det muligt for luftkerneinduktorer at opretholde stabil ydeevne, selv når de arbejder med hurtigt skiftende højsfrekvente signaler.

På grund af deres fremragende højsfrekvente egenskaber er luftkerneinduktorer vidt brugt i radiofrekvenskredsløb, trådløse kommunikationssystemer, sendere, modtagere og andet højsfrekvent elektronisk udstyr.

Jernkerneinduktorer

En jernkerneinduktor bruger jern som materialet inde i spolen. Når strømmen flyder gennem vindingen, koncentreres det magnetiske felt inden i jernkernen.

Jern har meget højere magnetisk permeabilitet end luft, hvilket giver det mulighed for at guide og styrke det magnetiske flux, der produceres af spolen. Dette resulterer i betydeligt højere induktans end en luftkerneinduktor af sammenlignelig størrelse.

Fordi det magnetiske felt er koncentreret mere effektivt, kan jernkerneinduktorer lagre mere magnetisk energi og opnå højere induktans uden at kræve et overdrevent antal vindinger.

Disse induktorer bruges generelt i applikationer, hvor høj induktans er vigtigere end højfrekvensydelse. De er ofte fysisk større, fordi de almindeligvis bruges i lavfrekvente og højereffekt kredsløb.

Jernkerneinduktører findes ofte i strømforsyningsfiltre, liniefilterudstyr, elkabler og audiofrekvenscirkler, hvor høj induktivitet og stærk magnetisk kobling er nødvendig.

Ferritkerneinduktører

En ferritkerneinduktor bruger en kerne lavet af jernoxid kombineret med keramik-lignende bindematerialer. Under fremstillingen formes ferritmaterialet til den nødvendige form, før ledningen vikles omkring det.

Ferritkerner er typisk mørkegrå eller sorte og fås i mange former, herunder stænger, cylindre, toroid-former og specialformer til elektroniske samlinger.

En af de største fordele ved ferritmaterialer er, at deres magnetiske egenskaber kan kontrolleres nøje under produktionen. Ved at justere material sammensætningen kan producenter optimere ferritkerner til specifikke frekvensområder og kredskrav.

Ferritkerner giver stærk magnetisk ydeevne, samtidig med at de opretholder relativt lave energitab ved højere frekvenser. Dette giver dem en fremragende balance mellem induktivitet, kompakt størrelse og frekvensrespons.

En begrænsning er den mekaniske styrke. I modsætning til metal kerner er ferrit relativt sprødt og kan revne eller flække, hvis det udsættes for overdreven kraft, stød eller monteringsstress.

På grund af deres afbalancerede elektriske og magnetiske egenskaber anvendes ferritkerneinduktører bredt i switches strømforsyninger, elektroniske filtre, støjdæmpningskredse, kommunikationsudstyr, computersystemer og mange andre moderne elektroniske enheder.

Sammenligning af luftkerne-, jernkerne- og ferritkerneinduktører

Den primære forskel mellem disse induktortyper er det materiale, der bruges til at guide og koncentrere det magnetiske felt. Dette kerne materiale påvirker direkte induktivitet, driftsfrekvens, størrelse, energilagringskapacitet og den samlede kreds ydeevne.

Type	Frekvensområde	Induktivitet	Fordele	Almindelige anvendelser
Luftkerneinduktor	Høj frekvens	Lav, typisk i µH området	Ingen magnetisk mætning, lave kerne tab, fremragende høj-frekvens performance	RF-kredse, transmitter, modtagere, trådløse kommunikationssystemer
Jernkerneinduktor	Lav til mellem frekvens	Høj	Høj induktivitet, stærk magnetfelt koncentration, høj energilagringskapacitet	Strømforsyninger, strømfiltre, liniefilterudstyr, audiofrekvense kredse
Ferritkerneinduktor	Mellem til høj frekvens	Moderat til høj	God balance mellem induktivitet, kompakt størrelse, og frekvensperformance med relativt lave tab	SMPS, elektroniske filtre, støjdæmpningskredse, kommunikationsudstyr, computersystemer

Luftkerneinduktører giver relativt lav induktivitet, men tilbyder fremragende højfrekvensydelse og fuldstændig immunitet over for magnetisk mætning. Disse egenskaber gør dem velegnede til RF- og kommunikationskredse.

Jernkerneinduktører leverer meget højere induktivitet og stærkere magnetfelt koncentration, hvilket gør dem velegnede til lavere frekvens og strømrelaterede anvendelser, hvor større energilagring er påkrævet.

Ferritkerneinduktører tilbyder en balance mellem de to. De giver højere induktivitet end luftkerne-design, mens de opretholder god højfrekvensydelse og relativt lave tab. Denne kombination af egenskaber gør ferritkerneinduktører til en af de mest anvendte induktortyper i moderne elektronik.

Valg af det passende kernemateriale er en vigtig del af induktor design, da det påvirker både den elektriske ydeevne af komponenten og adfærden i den samlede kreds.

Induktorer i Serie og Parallel

I mange elektroniske kredse kan en enkelt induktor ikke give den præcise induktansværdi, der kræves. For at opnå en specifik induktans kan to eller flere induktorer forbindes sammen. Den resulterende induktans afhænger af, om induktorene er forbundet i serie eller parallel.

Kombinationsreglerne for induktorer er modsat dem, der bruges til kondensatorer. At forbinde induktorer i serie øger den samlede induktans, mens det at forbinde dem i parallel sænker den samlede induktans.

At forstå disse relationer er vigtigt, når man designer kredse, vælger komponenter eller erstatter utilgængelige induktorer med ækvivalente kombinationer.

Serieforbindelser

En serieforbindelse dannes ved at forbinde enden af en induktor direkte til begyndelsen af den næste. Denne ordning skaber en enkelt strømvej, hvilket betyder, at den samme strøm flyder gennem hver induktor i kredsen.

Når strømmen passerer gennem hver spole, udvikler hver induktor sit eget magnetfelt og bidrager til den samlede modstand mod ændringer i strømmen. Fordi disse induktive effekter samles, bliver den samlede induktans større end nogen individuel induktans i rækken.

Den samlede induktans af induktorer, der er forbundet i serie, beregnes ved at lægge deres individuelle induktansværdier sammen:

L=L1​+L2​+⋯+Ln​

Hvor:

• L er den samlede induktans

• L₁, L₂, ... Lₙ er de individuelle induktansværdier

For eksempel, antag at en kreds indeholder en 10 µH induktor og en 15 µH induktor forbundet i serie.

Den samlede induktans er:

• L = 10 µH + 15 µH

• L = 25 µH

Den samlede induktans er derfor 25 µH.

Fordi seriekoblinger øger den samlede induktans, bruges de ofte, når der kræves en højere induktansværdi, end nogen tilgængelig enkeltkomponent kan levere.

Parallelforbindelser

En parallelforbindelse dannes ved at forbinde én terminal fra hver induktor til et fælles punkt og forbinde de resterende terminaler til et andet fælles punkt. Denne arrangement skaber flere strømveje gennem kredsløbet.

Når strømmen når det parallelle netværk, deles den mellem de tilgængelige grene. Fordi strømmen deles mellem flere induktorer, bliver den samlede induktive effekt, som kredsløbet oplever, mindre end induktansen af nogen individuel gren.

Den samlede induktans af parallelforbundne induktorer beregnes ved hjælp af den omvendte tælling:

Hvor:

• L er den samlede induktans

• L₁, L₂, ... Lₙ er de individuelle induktansværdier

Denne ligning ligner metoden, der anvendes til at beregne den ækvivalente modstand af parallelle modstande.

For eksempel, overvej to induktorer, hver vurderet til 10 µH, forbundet parallelt.

Anvendelse af formlen:

Den ækvivalente induktans er 5 µH.

Dette eksempel viser, at tilslutning af identiske induktorer parallelt reducerer den samlede induktans til en værdi, der er lavere end nogen individuel induktor.

Serie vs Parallel Sammenligning

Forbindelsesmetoden påvirker direkte den samlede induktans, som kredsløbet ser.

Når induktorer er forbundet i serie, flyder den samme strøm gennem hver komponent, og de individuelle induktansværdier lægges sammen, hvilket producerer en større samlet induktans.

Når induktorer er forbundet parallelt, deles strømmen mellem flere veje, og den ækvivalente induktans falder, hvilket producerer en mindre samlet induktans.

Forbindelsestype	Strømflow	Effekt på samlet induktans
Serie	Den samme strøm flyder gennem alle induktorer	Den samlede induktans øges
Parallel	Strømmen deles mellem flere grene	Den samlede induktans falder

På grund af disse egenskaber kan induktansværdier justeres ved at kombinere flere induktorer, hvilket giver større fleksibilitet i filterkredsløb, strømforsyninger, energilagringssystemer og signalbehandlingsapplikationer.

Nytte Induktor Formler

Induktorer lagrer energi, kontrollerer ændringer i strømmen og påvirker strømmen af vekselstrøm (AC). Flere vigtige formler beskriver disse adfærd og hjælper med at forudsige, hvordan en induktor vil fungere i et kredsløb.

At forstå formålet med hver formel er ofte mere værdifuldt end at memorere det. Hver ligning repræsenterer en fysisk proces, der forekommer inden i spolen, når strømmen flyder, ændres over tid eller interagerer med AC-signaler.

Energi Lagring i Induktorer

Når strømmen flyder gennem en induktor, dannes der et magnetfelt omkring spolen. I takt med at strømmen øges, bliver det magnetiske felt stærkere og lagrer energi.

Denne energi lagres ikke i lederen selv. I stedet lagres den i det magnetiske felt omkring spolen. Når strømmen falder eller strømkilden fjernes, kollapser det magnetiske felt og returnerer den lagrede energi til kredsløbet.

Mængden af lagret energi beregnes ved hjælp af følgende ligning:

Hvor:

• E = lagret energi (joules)

• L = induktans (Henrys)

• I = strøm (amperes)

Denne ligning viser, at lagret energi afhænger af både induktansværdien og strømmen, der flyder gennem spolen. Strømtermen er kvadreret, hvilket betyder, at selv en lille stigning i strømmen kan producere en meget større stigning i lagret energi.

For eksempel, en 20 µH induktor, der bærer 5 A strøm, lagrer:

Dette svarer til 0,25 mJ (millijoules). Selvom denne mængde energi er relativt lille, er den tilstrækkelig til mange elektroniske applikationer som switch-mode strømforsyninger og energikonverteringskredsløb.

Spænding og Strømændringsforhold

Nuværende gennem en induktor kan ikke ændre sig øjeblikkeligt. Når der påføres en spænding over spolen, begynder strømmen at stige gradvist, mens det magnetiske felt dannes rundt om viklingen.

Den hastighed hvormed strømmen ændrer sig afhænger af to faktorer:

• Den påførte spænding

• Induktansværdien

Dette forhold udtrykkes ved:

eller ækvivalent,

Hvor:

• V = påført spænding

• L = induktans

• I = strøm

• t = tid

En større påført spænding får strømmen til at ændre sig hurtigere, fordi en stærkere elektrisk kraft skubber strøm gennem kredsløbet.

En større induktans har den modsatte effekt. Den stærkere magnetfeltinteraktion inde i spolen producerer større modstand mod strømændringer, hvilket får strømmen til at stige eller falde mere langsomt.

For eksempel, hvis en konstant spænding påføres en induktor, stiger strømmen i et stabilt tempo frem for straks at springe til sin endelige værdi. Denne forudsigelige adfærd er ekstremt nyttig i strømstyringskredsløb, motorer og energikonverteringssystemer.

Induktiv reaktans og AC-impedans

I jævnstrøms (DC) kredsløb modstår en induktor hovedsageligt ændringer i strømmen. I vekselstrøms (AC) kredsløb skifter strømmen konstant mellem at stige og falde, når bølgeformens retning ændres.

Fordi strømmen kontinuerligt ændrer sig, genererer induktoren kontinuerligt en modstående spænding. Denne modstand mod AC-strøm kaldes induktiv reaktans.

Induktiv reaktans beregnes ved hjælp af:

XL​=2πfL

Hvor:

• Xₗ = induktiv reaktans (ohm)

• f = frekvens (hertz)

• L = induktans (Henrys)

Denne ligning viser, at induktiv reaktans stiger direkte med frekvensen.

Ved lave frekvenser ændrer strømmen sig relativt langsomt, så induktoren giver mindre modstand mod strømflowet. Når frekvensen stiger, ændrer strømmen retning hurtigere, og induktoren genererer en stærkere modstående spænding. Dette øger reaktansen og gør det sværere for AC-strøm at flyde.

For eksempel kan en induktor have meget lille effekt på et lavfrekvent signal, mens det betydeligt begrænser et højfrekvent signal, der passerer gennem det samme kredsløb.

Hvorfor induktiv reaktans er vigtig

Fordi induktiv reaktans stiger med frekvensen, anvendes induktorer i vid udstrækning i filtre, støjreduceringskredsløb og kommunikationssystemer. De kan hjælpe med at blokere uønskede højfrekvente signaler, mens de lader lavere frekvente signaler eller jævnstrøm passere lettere.

Denne frekvensafhængige adfærd er en af de vigtigste egenskaber ved induktorer og er grundlæggende for driften af mange moderne elektroniske kredsløb.

Oversigt over nøgleformler

Følgende formler beskriver de vigtigste elektriske egenskaber ved en induktor:

Energi gemt i et magnetisk felt

Denne formel beregner den energi, der er gemt i induktorens magnetiske felt.

Hastighed af strømændring

Denne formel beskriver, hvordan en induktor modstår ændringer i strømmen.

Induktiv reaktans

Denne formel bestemmer, hvor stærkt en induktor modstår AC-strøm ved en given frekvens.

Sammen forklarer disse ligninger, hvordan induktorer gemmer energi, styrer strømændringer og reagerer på vekselstrømsignaler, hvilket gør dem til essentielle komponenter i powerelektronik, filtreringssystemer, kommunikationsudstyr og utallige andre elektroniske applikationer.

Inductor adfærd i kredsløb

Adfærden af en induktor afhænger af, om strømmen, der flyder gennem den, er konstant eller kontinuerligt ændrende. Fordi induktorer reagerer på ændringer i strømmen, opfører de sig forskelligt i jævnstrøms (DC) og vekselstrøms (AC) kredsløb.

Induktorer i DC-kredsløb

Når der første gang påføres strøm til en DC-kreds, begynder strømmen at stige fra nul. I denne korte periode genererer induktoren en spænding, der modstår stigningen i strømmen. Denne effekt bremser hastigheden, hvormed strømmen øges gennem spolen.

Når tiden går, når strømmen gradvist en stabil værdi og stopper med at ændre sig. Når strømmen bliver konstant, bliver det magnetiske felt omkring spolen også stabilt. Da en induktor kun modstår ændringer i strømmen, er der ikke længere nogen ændring, som den kan modstå.

Under stationære DC-forhold opfører induktoren sig næsten som et kort stykke ledning, der tillader strømmen at flyde med meget lidt modstand. I praktiske kredsløb eksisterer der stadig en lille mængde modstand, fordi viklingen er lavet af ægte ledning, men den induktive effekt bliver ubetydelig.

Induktorer i AC-kredsløb

Induktorer bliver meget mere betydningsfulde i kredsløb, hvor strømmen konstant ændrer sig. I et vekselstrømskredsløb stiger, falder og ændrer strømmen konstant retning. Når dette sker, udvider det magnetiske felt omkring spolen sig gentagne gange og kollapser.

Hver ændring i det magnetiske felt genererer en modsat spænding inden for viklingen. Fordi strømmen altid ændrer sig under vekselstrømsdrift, er denne modstandseffekt til stede kontinuerligt.

Den modstand, som en induktor præsenterer over for vekselstrømsstrøm, kaldes induktiv reaktans. I modsætning til almindelig modstand afhænger induktiv reaktans af både frekvens og induktans. Som frekvensen stiger, ændrer strømmen sig hurtigere, hvilket får induktoren til at generere en stærkere modsat spænding.

Som et resultat oplever højfrekvente signaler større modstand, mens lavfrekvente signaler støder på mindre modstand.

Forholdet udtrykkes ved:

XL = 2πfL

Hvor:

• Xₗ = induktiv reaktans (Ω)

• f = frekvens (Hz)

• L = induktans (H)

Denne ligning viser, at reaktansen stiger direkte med både frekvens og induktans.

Hvorfor Frekvens betyder noget

Effekten af frekvens kan forstås ved at sammenligne to vekselstrøms-signaler, der anvendes på den samme induktor. Én signal fungerer ved en lav frekvens, mens det andet fungerer ved en meget højere frekvens.

Et lavfrekvent signal får det magnetiske felt til at ændre sig relativt langsomt. Fordi feltet ændrer sig gradvist, forbliver den inducerede modsat spænding lille, hvilket gør det lettere for strømmen at passere gennem induktoren.

Et højfrekvent signal tvinger det magnetiske felt til at udvide og kollapsere meget hurtigere. Dette producerer en større modsat spænding, hvilket gør det sværere for strømmen at flyde.

Fordi induktiv reaktans stiger med frekvensen, reagerer induktorer naturligt forskelligt på lavfrekvente og højfrekvente signaler. Denne frekvensafhængige adfærd er grundlaget for mange filtrerings- og signalstyringsfunktioner.

Almindelige kredsløbsfunktioner

Evnen til en induktor til at modstå ændrende strøm giver den mulighed for at udføre flere vigtige funktioner i elektroniske kredsløb.

I strømforsyninger hjælper induktorer med at udglatte strømflowet og reducere uønsket bølgen. Ved at modstå pludselige strømudsving bidrager de til mere stabil kredsløbsdrift.

Induktorer anvendes også i vid udstrækning til strømutjævning og energioverførsel i kredsløb, hvor kontrolleret strømflow er vigtigt. Energi kan midlertidigt lagres i det magnetiske felt og frigives, når det er nødvendigt, hvilket hjælper med at opretholde en konsekvent drift under skiftebegivenheder.

I højpasfiltre bidrager induktorer til frekvens-selektive netværk, der reducerer lavfrekvente signaler, mens de tillader højfrekvente signaler at blive bevaret. Deres frekvensafhængige reaktans hjælper med at styre signalflowet inden for filteret.

I lavpasfiltre tillader induktorer DC- og lavfrekvente signaler at passere lettere, samtidig med at de i stigende grad modstår højfrekvente komponenter. Denne egenskab hjælper med at reducere uønsket højfrekvent støj og interferens.

Induktorer bruges også i signalbehandlingskredsløb, hvor de hjælper med at forme elektriske signaler, undertrykke støj og forbedre den samlede signal kvalitet før yderligere behandling.

Disse funktioner er mulige, fordi en induktor reagerer forskelligt på forskellige frekvenser og skiftende strømforhold.

Resumé af Induktoradfærd

En induktor opfører sig forskelligt afhængigt af den type strøm, der flyder gennem den. I et jævnstrømskredsløb modstår den i starten ændringer i strømmen, men opfører sig til sidst næsten som en kort leder, når strømmen når en konstant værdi. I et vekselstrømskredsløb modstår den kontinuerligt skiftende strøm, og denne modstand stiger, når frekvensen stiger.

På grund af denne frekvensafhængige adfærd spiller induktorer en vigtig rolle i strømstyring, filtrering, signalbehandling, strømkonvertering og energilagringskredsløb. Deres evne til at reagere forskelligt på skiftende elektriske forhold gør dem til en af de mest udbredte komponenter i moderne elektronik.

Induktorer i virkelige anvendelser

Induktorer bruges i en bred vifte af elektroniske enheder og elektriske systemer. Deres evne til at lagre energi i et magnetisk felt, modstå pludselige ændringer i strøm og reagere forskelligt på forskellige frekvenser gør dem værdifulde i strømkonvertering, filtrering, signalbehandling og kommunikationskredsløb.

En induktor er typisk lavet af kobbertråd, der er viklet i en spole, ofte omkring en magnetisk kerne såsom jern eller ferrit. På grund af denne konstruktion er induktorer generelt større og tungere end mange andre passive komponenter med lignende elektriske specifikationer. Brugen af kobberviklinger og magnetiske materialer kan også øge produktionsomkostningerne.

På trods af disse begrænsninger giver induktorer elektriske egenskaber, som er svære at opnå med andre komponenter, hvilket gør dem essentielle i mange elektroniske designs.

Power Elektronik og SMPS

En af de mest almindelige anvendelser af induktorer er i power elektronik og switch-mode power supplies (SMPS). I disse kredsløb tænder og slukker elektroniske kontaktorer gentagne gange, hvilket får strømmen til at ændre sig hurtigt. Disse hurtige ændringer kan introducere ripple, elektrisk støj og ustabilitet.

En induktor hjælper med at kontrollere hastigheden, hvormed strømmen ændrer sig. Når strømmen stiger eller falder, udvikler eller kollapser det magnetiske felt inde i induktoren, hvilket genererer en modsat spænding, der bremser overgangen. Dette skaber en glattere strømflow og forbedrer den samlede kredsløbsstabilitet.

Induktorer bruges ofte sammen med kondensatorer til at danne filtreringsnetværk. Induktoren reducerer hurtige strømfluktuationer, mens kondensatoren glatter spændingsvariationer. Sammen hjælper de med at reducere ripple, undertrykke støj og forbedre strømkvaliteten.

Af disse grunde anvendes induktorer bredt i DC-strømforsyninger, switch-mode strømforsyninger, spændingsregulatorer, DC-DC konvertere og andre strømkonverteringssystemer.

RF og Kommunikationssystemer

Induktorer er også vigtige komponenter i radiofrekvens- og kommunikationsudstyr. I disse anvendelser er deres primære rolle frekvenskontrol snarere end strømgentagelse.

Ved at kombinere en induktor med en kondensator kan et resonanskredsløb oprettes. Disse kredsløb bruges til at vælge, generere eller filtrere specifikke frekvenser inden for kommunikationssystemer.

Induktorer findes ofte i radiotransmittere, radio-modtagere, trådløse kommunikationsenheder, RF-forstærkere, antenner og signalbehandlingskredsløb. Deres frekvensafhængige adfærd gør det muligt for kommunikationssystemer at isolere ønskede signaler, mens de reducerer interferens fra uønskede frekvenser.

LC Resonans og Frekvensvalg

En almindelig anvendelse af induktorer i kommunikationssystemer er det LC-resonante kredsløb, også kendt som et tankkredsløb. I denne opsætning udveksler en induktor og kondensator gentagne gange energi.

Kondensatoren opbevarer energi i et elektrisk felt, mens induktoren opbevarer energi i et magnetisk felt. Når energien overføres frem og tilbage mellem disse to komponenter, produceres et oscillerende elektrisk signal.

Kredsløbet reagerer naturligt stærkest ved en specifik frekvens, der er kendt som resonansfrekvensen. Denne frekvens afhænger af både induktansen og kapacitansværdierne inden for kredsløbet.

Resonansfrekvensen beregnes ved hjælp af:

Hvor:

• f = resonansfrekvens (Hz)

• L = induktans (H)

• C = kapacitans (F)

At øge enten induktansen eller kapacitansen sænker resonansfrekvensen, mens reduktion af en af værdierne hæver den.

Dette princip anvendes bredt i radiotuningkredsløb, oscillators, frekvenssensitive filtre, trådløse kommunikationssystemer og signalgeneratorer. Ved at justere induktansen eller kapacitansen kan et kredsløb stemmes ind til at operere ved en ønsket frekvens, mens det afviser andre.

Almindelige Hverdags Anvendelser

Selvom induktorer ofte diskuteres i tekniske termer, findes de i mange hverdagsprodukter og elektroniske systemer.

Mobile enheder bruger miniature induktorer i strømstyringskredsløb til at regulere spænding og forbedre batteri effektiviteten.

Opladere og strømadaptere bruger induktorer i switch-mode strømforsyninger til effektivt at konvertere elektrisk energi, mens de reducerer støj og ripple.

Radioer og audioudstyr er afhængige af induktorer til frekvensjustering, filtrering og signalvalg.

Netværksudstyr, herunder routere, switches og kommunikationshardware, bruger induktorer til at undertrykke støj, filtrere signaler og understøtte stabil strømlevering.

Automotive elektronik inkorporerer induktorer i strømomformere, tændingssystemer, sensor kredsløb, infotainment systemer og elektriske køretøjs strømstyringssystemer.

Disse anvendelser demonstrerer, hvordan induktorer understøtter både strømstyring og signalbehandling på tværs af et bredt spektrum af forbruger-, industri- og transportteknologier.

På grund af deres evne til at lagre energi, kontrollere strømflow, filtrere signaler og støtte frekvens-selektive kredsløb, forbliver induktorer en af de vigtigste komponenter i moderne elektronik. Fra mobile enheder og opladere til strømforsyninger, kommunikationssystemer og bil elektronik, udfører induktorer funktioner, der hjælper elektronisk udstyr med at fungere pålideligt og effektivt.

Konklusion

Induktorer er vigtige, fordi de hjælper med at kontrollere strømflow, lagre magnetisk energi, filtrere støj og stabilisere strømforsyninger. Deres ydeevne afhænger af induktansværdi, kernemateriale, frekvens, strømvurdering og kredsløbsplacering. At forstå induktors adfærd gør det lettere at bruge dem korrekt i filtre, strømomformere, transformatorer, RF-systemer og mange elektroniske design.

Ofte stillede spørgsmål [FAQ]

1. Hvorfor modstår induktorer pludselige ændringer i strøm i stedet for at blokere strømmen helt?

En induktor stopper ikke strømflowet; den modstår hurtige ændringer i strøm ved at generere en modsat spænding gennem sit magnetiske felt. Når strømmen begynder at stige eller falde, inducerer det skiftende magnetiske felt omkring spolen en spænding, der modsætter sig denne ændring. Denne adfærd tvinger strømmen til at stige eller falde gradvist i stedet for øjeblikkeligt. Jo større induktansen er, jo stærkere bliver denne modstand, hvilket gør induktorer værdifulde til strømudjævning, filtrering og energikontrolapplikationer.

2. Hvorfor har kernematerialet en så betydelig indflydelse på en induktors ydeevne?

Kernematerialet bestemmer, hvor effektivt det magnetiske flux er koncentreret inden i spolen. Lufkern inducedorer giver fremragende højfrekvensydeevne, men relativt lav induktans, fordi luft har lav magnetisk permeabilitet. Jernkerner øger i høj grad induktansen og energilagringskapaciteten ved at koncentrere det magnetiske flux mere effektivt. Ferritkerner tilbyder en balance mellem høj induktans og lave tab ved højere frekvenser, hvilket gør dem almindelige i moderne strømforsyninger og kommunikationsudstyr. Som et resultat påvirker valg af kerne direkte induktansværdi, frekvensrespons, størrelse og den samlede kredsløbsydelse.

3. Hvorfor stiger induktiv reaktans, når signalfrekvensen stiger?

Induktiv reaktans stiger med frekvensen, fordi højere frekvenser tvinger strømmen til at skifte retning hurtigere. Hver gang strømmen ændres, genererer induktoren en modsat spænding gennem elektromagnetisk induktion. Efterhånden som frekvensen stiger, sker disse ændringer oftere, hvilket får den modstående effekt til at blive stærkere. Dette betyder, at lavfrekvente signaler passerer lettere gennem en induktor, mens højfrekvente signaler møder større modstand. Denne frekvensafhængige adfærd er grundlæggende for filtre, kommunikationskredsløb og støjdæmpningssystemer.

4. Hvorfor er induktorer essentielle i switch-mode strømforsyninger og strømkonverteringskredsløb?

Switch-mode strømforsyninger fungerer ved hurtigt at tænde og slukke for strømmen, hvilket naturligt skaber pludselige strømvariationer. Induktorer hjælper med at kontrollere disse hurtige ændringer ved at lagre energi i et magnetisk felt, når strømmen stiger, og frigive den energi, når strømmen falder. Denne proces udjævner strømflowet, reducerer ripple og forbedrer effektiviteten af energioverførslen. Når de kombineres med kondensatorer, danner induktorer filtreringsnetværk, der stabiliserer udgangsspændingen og reducerer elektrisk støj, hvilket gør dem til kritiske komponenter i moderne power elektronik.

5. Hvorfor er LC-resonanskredsløb så vigtige i kommunikation og RF-systemer?

Et LC-kreds kombinerer en induktor og en kondensator for at skabe et resonansnetværk, der naturligt reagerer mest kraftigt ved en specifik frekvens. Energi overføres kontinuerligt mellem kondensatorens elektriske felt og induktorens magnetiske felt, hvilket skaber svingninger ved resonansfrekvensen. Ved at vælge passende induktans- og kapacitetsværdier kan ingeniører justere kredsløb til at acceptere ønskede frekvenser, mens andre forkastes. Dette princip anvendes bredt i radio-modtagere, oscillatorer, trådløst kommunikationsudstyr, RF-filtre og frekvensvalgningskredsløb, hvor præcis signal kontrol er nødvendig.
