Hvordan man kontrollerer 2073-transistoren ved hjælp af digital multimeter derhjemme

2073-transistoren kan påvirke hele kredsløbet, når den bliver defekt, eller når dens stik er forkert tilsluttet. At teste den først hjælper dig med at vide, om transistoren stadig er sund eller allerede beskadiget, før du installerer den eller udskifter andre dele. At kontrollere transistoren med et digitalt multimeter kan også forhindre unødvendige reparationer og beskytte andre komponenter, der er tilsluttet kredsløbet. I denne vejledning vil du lære, hvordan du kontrollerer en 2073 transistor trin for trin ved hjælp af et digitalt multimeter, herunder korrekt opsætning, pin-identifikation, fejlkontrol og sikkerhedstips.

Katalog

Værktøjer der er nødvendige for testning

Før du kontrollerer en 2073 transistor, har du brug for et par grundlæggende værktøjer for at gøre testen sikrere og mere præcis. Disse værktøjer hjælper dig med at identificere transistorstik, kontrollere de interne forbindelser og undgå forkerte målinger under testningen.

Digitalt multimeter

Et digitalt multimeter er det primære værktøj, der bruges til at teste en 2073 transistor derhjemme. Det giver dig mulighed for at kontrollere modstand, kontinuitet og diodespændingsfald mellem transistorstik. Til pinout-testning er diode-tilstand den mest nyttige indstilling, fordi den hjælper dig med at finde Base, Collector og Emitter ved at tjekke, hvordan de interne forbindelser leder.

Vælg et multimeter med diode-tilstand, modstandstilstand, et klart display og faste prober. Rene og stabile prober er vigtige, da dårlig kontakt kan give ustabile målinger. Nogle multimetre har også en transistor teststik, men almindelige prober er stadig tilstrækkelige, hvis du kender de korrekte testtrin.

Datasheet eller pinout-referencer

Et datasheet eller en betroet pinout-referencer hjælper med at bekræfte den korrekte pin-arrangement af 2073-transistoren. Selv om multimeteret kan hjælpe med at identificere stikkene, giver datasheetet en klarere reference, især fordi nogle transistorversioner kan have forskellige layout afhængigt af producenten.

At bruge datasheetet sammen med dit multimeter gør testen mere pålidelig. Efter at have målt spændingsfaldet mellem stikkene, skal du sammenligne dine resultater med referencepinout, før du installerer transistoren i et kredsløb. Dette hjælper med at forhindre ledningsfejl, overophedning og kredsløbsfejl.

Anti-statiske og sikkerhedsforanstaltninger

Før du tester transistoren, skal du altid slukke for strømmen og frakoble kredsløbet fra forsyningen. Hvis transistoren stadig er tilsluttet et kreds, skal du først aflade de nærliggende kondensatorer, da lagret spænding kan beskadige komponenten eller multimeteret.

Du bør også undgå at røre ved transistorstikkene for meget, især hvis du arbejder med følsomme elektroniske dele. Statisk elektricitet, snavsede stik eller utilsigtede kortslutninger kan påvirke testresultatet eller beskadige nærliggende komponenter. At holde arbejdsområdet rent og bruge isolerede prober hjælper med at gøre testprocessen sikrere.

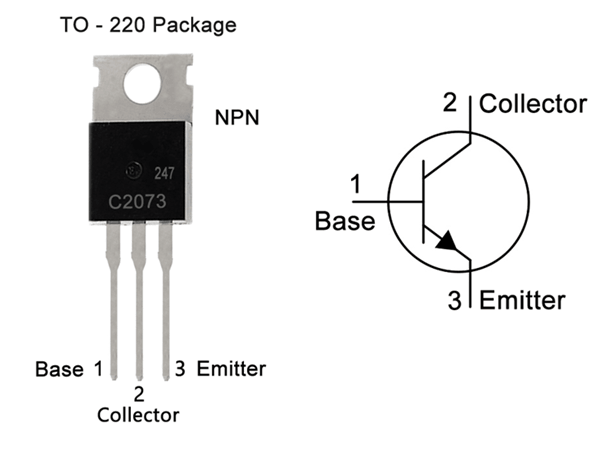

Forståelse af 2073 transistor pinout

2073-transistoren har normalt tre terminaler:

• Base (B)

• Collector (C)

• Emitter (E)

Disse ben skal tilsluttes korrekt i kredsløbet. Forkerte benforbindelser kan forårsage overophedning, svag forstærkning, ingen switching-operation eller transistorfejl.

I mange TO-220 pakkeversioner ses benarrangementet ofte fra transistorens forside med den trykte tekst vendt mod dig. Dog kan nogle producenter bruge forskellige benlayout, så verifikation er vigtig før installation.

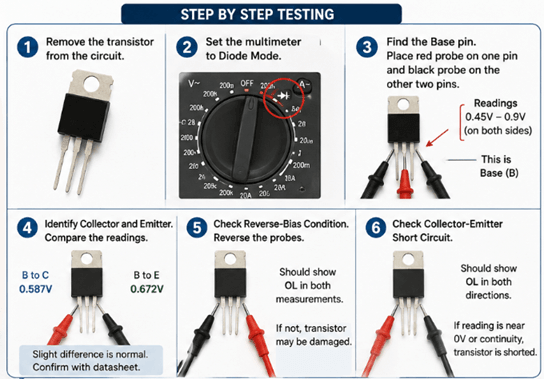

Sådan Kontrollerer du 2073 Transistoren med Digitalt Multimeter

Fjern Transistoren fra Kredsløbet

For præcist at teste, fjern 2073 transistoren fra printkortet først. Hvis du tester den, mens den stadig er tilsluttet, kan nærliggende modstande, kondensatorer, dioder eller spoler påvirke aflæsningen. Dette kan få en god transistor til at se defekt ud eller få en beskadiget transistor til at se normal ud.

Brug en loddekolbe omhyggeligt og undgå at påføre for meget varme på transistorbenene. Når du har fjernet transistoren, skal du rense terminalerne, så multimeterproberne kan røre ved metalbenene ordentligt. En dårlig probeforbindelse kan også forårsage ustabile eller falske aflæsninger.

Indstil Multimeteret til Diode-Mode

Drej multimetervælgeren til diode-tilstand. Denne indstilling er normalt mærket med et diodesymbol. Diode-tilstand er bedre end modstandstilstand, fordi den direkte kontrollerer fremadgående spændingsfald i halvledergrænseflader.

En sund siliciumtransistor viser normalt et fremadgående spændingsfald omkring 0,45V til 0,9V, når grænsefladen er fremadskudt. Den nøjagtige værdi kan variere afhængigt af transistorens tilstand, temperatur og multimeterets model.

Før du tester, kan du røre de to prober sammen for at kontrollere, om multimeteret reagerer korrekt. Dette hjælper med at bekræfte, at proberne og måleren fungerer, før du tester transistoren.

Find Basebenet

Start med at placere den røde probe på et ben af transistoren. Berør derefter den sorte probe til de andre to ben et ad gangen. Hvis begge aflæsninger viser omkring 0,45V til 0,9V, er benet, der er tilsluttet den røde probe, sandsynligvis Basebenet på en NPN-transistor.

Hvis du ikke får to fremadgående spændingsaflæsninger, skal du flytte den røde probe til et andet ben og gentage processen. Fortsæt indtil et ben giver korrekte diode aflæsninger til de to andre ben.

For en NPN-transistor leder Base normalt, når den røde probe er på Basen, og den sorte probe berører Collector og Emitter. Hvis alle aflæsninger viser OL, kan transistoren være åben, eller du tester måske ikke den korrekte benkombination. Hvis alle aflæsninger er meget lave, kan transistoren være kortsluttet.

Identificer Collector og Emitter

Efter at have fundet Basen, er de to resterende ben Collector og Emitter. Disse to ben er sværere at identificere ved kun at bruge et basis multimeter, fordi deres aflæsninger kan være tæt på hinanden.

En praktisk metode er at sammenligne Base-til-Emitter og Base-til-Collector spændingsfald. I mange NPN-transistorer kan Base-til-Emitter aflæsningen være lidt anderledes end Base-til-Collector aflæsningen. Dog er denne forskel ikke altid stor, så det er stadig bedre at bekræfte med et datablade eller betroet benuddiagram.

Korrekt identifikation af Collector og Emitter er vigtigt. Hvis disse ben er ombyttet i et kredsløb, kan transistoren stadig lede svagt, men den vil ikke fungere korrekt. Den kan overophede, miste gevinst, skifte dårligt eller forårsage, at kredsløbet fejler.

Kontrollér Tilstanden for Omvendt Spænding

Efter at have kontrolleret de fremadgående aflæsninger, skal du vende probe-retningen. Placer den sorte probe på Basen og berør den røde probe til Collector og Emitter et ad gangen.

En sund NPN-transistor bør normalt vise OL eller ingen ledning i denne retning. Dette betyder, at de interne grænseflader blokerer strømmen korrekt, når de er omvendt spændt.

Hvis transistoren viser lave aflæsninger i både fremadgående og omvendte retninger, kan den have intern lækage eller grænsefladedamage. Dette kan ske efter overophedning, spændingsstød eller forkert kredsløbsforbindelse.

Kontrollér for Collector-Emitter Kortslutning

Den endelige test er at kontrollere mellem Collector og Emitter. Placer proberne på tværs af Collector og Emitter i én retning, vend derefter proberne og test igen.

En god transistor viser normalt OL mellem Collector og Emitter, når der ikke påføres nogen Base-strøm. Hvis multimeteret viser næsten 0V, meget lav modstand eller en kontinuerlig bip i begge retninger, er transistoren sandsynligvis kortsluttet.

En Collector-Emitter kortslutning er en almindelig fejl i effekttransistorer. Det kan forårsage sprængte sikringer, overophedning, strømadgangsafbrydelse, ingen output eller kontinuerlig strømflow i kredsløbet. Hvis denne kortslutning er til stede, bør transistoren udskiftes.

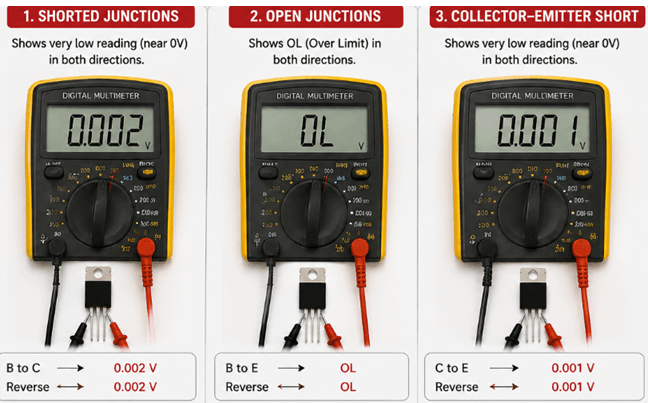

Tegn på en Defekt 2073 Transistor

Almindelige symptomer på en beskadiget 2073-transistor inkluderer:

• Kortslutning mellem Collector og Emitter

• Ingen spændingsfald i diodemodus

• Ledning i begge retninger

• Overophedning under drift

• Brændemærker eller revnet kabinet

• Svag eller forvrænget kredslødsoutput

Hvis disse symptomer opstår under testen, kan det være nødvendigt at udskifte transistoren.

Almindelige fejl under testning

Testning mens den er tilsluttet kredsløbet

Test af 2073-transistoren, mens den stadig er tilsluttet kredsløbet, kan give falske resultater. Nærliggende modstande, kondensatorer, dioder, spoler eller andre transistorer kan påvirke multimeteraflæsningen. For mere præcis testning, fjern transistoren fra printet først, før du tjekker dens ben og forbindelser.

Brug af kontinuitetsmodus i stedet for diodemodus

Kontinuitetsmodus er ikke den bedste indstilling til at kontrollere transistorforbindelser, fordi den kun fortæller dig, om der er en forbindelse. Diodemodus er bedre, fordi den viser fremadrettet spændingsfald mellem Base, Collector og Emitter. Dette gør det lettere at identificere normale aflæsninger, åbne forbindelser, lækager eller kortslutninger.

Forkert sondeplacering

Forkert sondeplacering kan gøre testen forvirrende og kan føre til forkert identifikation af benene. For en NPN 2073-transistor placeres den røde sonde normalt på Base, mens den sorte sonde kontrollerer Collector og Emitter. Hvis sondene vender forkert for tidligt, kan multimeteret vise OL og få dig til at tro, at transistoren er defekt.

Ignorerer databladet

Nogle 2073-transistorer kan have forskellige benarrangementer afhængigt af producenten eller pakkeversionen. At stole kun på hukommelsen kan føre til forkert wiring, overophedning, svagt output eller kredsløbsfejl. Sammenlign altid dine multimeterresultater med et pålideligt datablad eller benreference, inden du geninstallerer transistoren.

Sikkerhedstips før testning

• Frakobl strømmen, før du fjerner transistoren

• Undgå unødvendigt at røre ved benene

• Brug et korrekt fungerende multimeter

• Hold sondene stabile under måling

• Undgå statisk udladning nær følsomme komponenter

• Tjek benarrangementet igen, før du geninstallerer transistoren

Konklusion

At kontrollere en 2073-transistor med et digitalt multimeter er en simpel måde at vide, om den stadig er god eller allerede beskadiget. Ved at bruge diodemodus kan du identificere Base, Collector og Emitter og derefter kontrollere for åbne forbindelser, omvendt lækage eller Collector-Emitter kortslutninger. Sammenlign altid dine aflæsninger med et pålideligt datablad eller benreference, før du geninstallerer transistoren.

Ofte stillede spørgsmål [FAQ]

1. Hvorfor er diodemodus den foretrukne metode til at kontrollere en 2073-transistor i stedet for kontinuitetsmodus?

Diodemodus er foretrukket, fordi den måler det fremadrettede spændingsfald over transistorens PN-forbindelser. Dette giver en mere præcis indikation af, om Base-Collector og Base-Emitter forbindelserne er sunde, åbne eller kortsluttede sammenlignet med simpel kontinuitetstestning.

2. Hvorfor kan testning af en 2073-transistor, mens den stadig er tilsluttet kredsløbet, producere falske aflæsninger?

Nærliggende komponenter som modstande, kondensatorer og dioder kan skabe alternative strømmveje, der påvirker multimeteraflæsningen. Dette kan få en beskadiget transistor til at se god ud eller få en sund transistor til at se defekt ud under testen.

3. Hvordan hjælper et digitalt multimeter med at identificere Base-benet på en 2073-transistor?

Når du tester en NPN-transistor i diodemodus, viser Base normalt fremadrettede spændingsaflæsninger til både Collector og Emitter, når den røde sonde er tilsluttet Base. Aflæsninger omkring 0,45V til 0,9V indikerer normalt sunde forbindelser.

4. Hvorfor er det vigtigt at identificere de korrekte Collector- og Emitter-bene i effekttransistorkredsløb?

At vende Collector og Emitter kan reducere transistorforstærkningen, svække switchingydelsen, forårsage overophedning og føre til ustabil kredsløbsdrift. I højenergibetrækninger kan forkert benforbindelse også beskadige nærliggende komponenter.

5. Hvad betyder en OL-aflæsning normalt, når man tester en 2073-transistor?

En OL-aflæsning betyder normalt, at der ikke er nogen ledning gennem forbindelsen. Dette forventes under omvendt bias-testning, men hvis OL vises i alle retninger, kan transistoren have en åben intern forbindelse og allerede være beskadiget.

6. Hvorfor betragtes en Collector-Emitter kortslutning som en af de mest alvorlige transistorfejl?

En Collector-Emitter kortslutning tillader strømmen at flyde kontinuerligt uden ordentlig Base kontrol. Dette kan forårsage sprængte sikringer, overophedning, strømkildeafbrydelse, ingen outputsignal og alvorlig kredsløbsbeskadigelse.

7. Hvordan kan overophedning påvirke den interne struktur af en 2073-transistor?

Overdreven varme kan beskadige halvlederforbindelserne indeni transistoren, hvilket fører til lækstrøm, kortslutninger, ustabil drift eller fuldstændig transistorfejl. Fysiske tegn som brændemærker eller revnede pakker kan også optræde.
