Udforskning af MOV (Metal Oxide Varistor) Arbejdsprincip, Anvendelser og Udvalgsguide

Metal Oxide Varistorer (MOV'er) er bredt anvendte overspændingsbeskyttelsesenheder, der hjælper med at beskytte elektroniske kredsløb mod transient overspændingsbegivenheder forårsaget af lyn, skiftoperationer, motorer og elektriske fejl. Ved automatisk at ændre sig fra en høj-modstandsstatus til en lav-modstandsstatus under en spændingsoverspænding, leder MOV'er overskydende energi væk fra følsomme komponenter. Denne artikel forklarer, hvad MOV'er er, hvordan de fungerer, deres konstruktion, elektriske egenskaber, beskyttelsesmekanismer, udvælgelseskriterier og praktiske anvendelser i elektroniske og strømsystemer.

Katalog

Hvad er en MOV?

En Metal Oxide Varistor (MOV) er en elektronisk beskyttelseskomponent, der bruges til at beskytte kredsløb mod spændingsstøds og transient overspændingsbegivenheder. Dens hovedformål er at forhindre, at overdreven spænding når følsomme elektroniske komponenter, der kan blive beskadiget af pludselige elektriske forstyrrelser.

En MOV kaldes ofte en spændingsafhængig modstand, fordi dens modstand automatisk ændrer sig i henhold til den spænding, der påføres dens terminaler. Under normale driftsforhold forbliver den meget modstandsdygtig. Når der opstår en spændingsoverspænding, falder dens modstand hurtigt, hvilket tillader den at lede overskydende energi væk fra det beskyttede kredsløb.

Denne automatiske respons gør MOV'er til en af de mest anvendte overspændingsbeskyttelseskomponenter i elektroniske og elektriske systemer.

MOV Adfærd Under Normale Forhold

Under normal drift forbliver spændingen over MOV'en under dens beskyttelsestærskel. I denne tilstand udviser enheden meget høj modstand og tillader kun en lille lækagestrøm at flyde.

MOV'en opfører sig næsten som en åben kreds og har kun lidt effekt på driften af det udstyr, den beskytter. Strømmen fortsætter med at flyde gennem den tilsigtede kredsløbsbane, mens MOV'en forbliver i standby-tilstand.

Fordi meget lidt strøm passerer gennem enheden, er strømforbruget minimalt under normal drift.

MOV Respons på Spændingsoverspændinger

Spændingsoverspændinger kan være forårsaget af lyn, forsyningsskiftoperationer, motorstart og -stop, elektriske fejl eller andre transient forstyrrelser.

Når den påførte spænding overstiger MOV'ens tærskel, reagerer enheden næsten øjeblikkeligt. Dens modstand falder hurtigt, og den begynder at lede en meget større strøm.

Denne pludselige ændring skaber en lav-modstandsvej, der gør det muligt at lede overskydende overspændingsenergi væk fra det beskyttede kredsløb. Samtidig hjælper MOV'en med at begrænse spændingen over følsomme komponenter til et sikrere niveau. Denne beskyttende handling kaldes spændingsklipning.

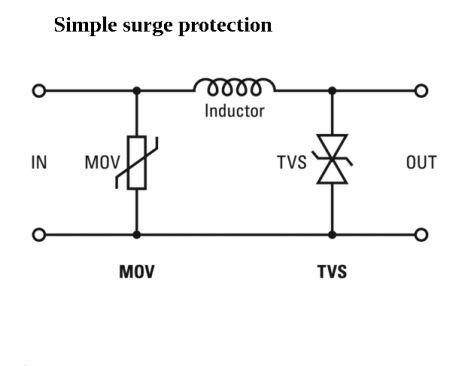

Hvordan MOV'er Beskytter Elektroniske Kredsløb

MOV'er beskytter kredsløb ved at give en alternativ vej for overspændingsstrøm.

Under normale driftsforhold forbliver MOV'en inaktiv og forstyrrer ikke kredsløbets ydeevne. Når en spændingsspidser optræder, bliver enheden hurtigt ledende og omdirigerer meget af overspændingsenergien væk fra sårbare komponenter.

Dette reducerer spændingsbelastningen på integrerede kredsløb, transistorer, mikrokontrollere, MOSFET'er og andre halvleder-enheder. Når overspændingen slutter, og den normale spænding vender tilbage, vender MOV'en automatisk tilbage til sin højmodstandstilstand.

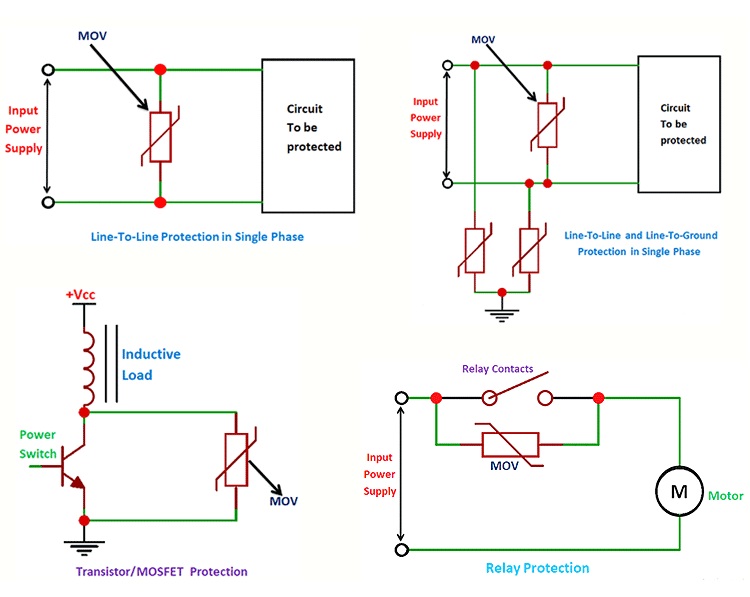

Almindelige anvendelser af MOV'er

MOV'er anvendes bredt, hvor beskyttelse mod spændingsspidser er nødvendig.

Almindelige anvendelser inkluderer:

• Strømforsyninger

• AC-adaptere

• Overspændingsbeskyttere og stikdåser

• Kommunikationsudstyr

• Industrielle kontrolsystemer

• Forbrugerelektronik

• Husholdningsapparater

• Telekommunikationsnetværk

I disse anvendelser fungerer MOV'er som første forsvarslinje mod transiente overspændingsevents.

Hvorfor MOV'er er vigtige

Moderne elektronisk udstyr indeholder ofte meget følsomme halvleder-enheder, der kan blive beskadiget af selv kortvarige spændingsspidser.

MOV'er giver automatisk overspændingsbeskyttelse uden at kræve kontrolkredse eller ekstern aktivering. Deres hurtige svartid, enkle implementering og evne til at absorbere overspændingsenergi gør dem meget effektive til at beskytte elektroniske systemer.

På grund af disse fordele anvendes MOV'er ofte både i lavspændings elektroniske produkter og høj-effekt industrielt udstyr.

Hvordan fungerer en MOV?

Normale driftsbetingelser

En MOV er normalt forbundet over strømledningen eller det beskyttede kredsløb og forbliver inaktiv under normale driftsbetingelser.

Ved normale spændingsniveauer udviser MOV'en meget høj modstand og tillader kun en lille lækstrøm at flyde. Det meste af kredsløbsstrømmen følger sin tilsigtede vej gennem belastningen, mens MOV'en forbliver i standby.

Fordi enheden trækker meget lidt strøm, har den minimal indvirkning på normal kredsløbsdrift.

Respons på en spændingsspidser

Når en transient spændingsspidser optræder over MOV'en, begynder spændingen at stige mod enhedens klampetærskel.

Så længe spændingen forbliver under denne tærskel, forbliver MOV'en høj resistiv. Når tærsklen overskrides, skifter enheden hurtigt til en lav modstandstilstand.

Denne ændring sker inden for meget kort tid, hvilket gør det muligt for MOV'en at reagere hurtigt på pludselige overspændingsevents.

Hvordan overspændingsbeskyttelse sker

Efter at være blevet ledende giver MOV'en en lav modstandssti for overspændingsstrøm.

I stedet for at tillade overdreven spænding at nå følsomme komponenter, bliver meget af overspændingsenergien omdirigeret gennem MOV'en. Dette begrænser spændingen over det beskyttede kredsløb og reducerer elektrisk belastning på elektroniske enheder.

En nyttig måde at se denne proces på er at tænke på MOV'en som en nød-bypass-sti, der forbliver inaktiv, indtil en unormal spændingstilstand optræder.

Når overspændingen forsvinder, og spændingen vender tilbage til normal, vender MOV'en automatisk tilbage til sin højmodstandstilstand.

MOV-nedbrydning og levetid

MOV'er er designet til at absorbere overspændingsenergi, men denne proces påvirker gradvist deres indre struktur.

Hver overspændingsbegivenhed forårsager en lille mængde slid inde i enheden. Mens en enkelt mindre overspænding kan have lidt indvirkning, ændres MOV'ens elektriske egenskaber langsomt ved gentagen eksponering for spændingsspidser.

Over tid:

• Klamping spænding kan flytte

• Lækstrøm kan stige

• Energiabsorptionskapacitet kan falde

• Beskyttelsespræstation kan falde

På grund af denne aldringsproces har MOV'er en begrænset levetid. Anvendelser, der udsættes for hyppige eller høj-energi overspændinger, kan kræve periodisk inspektion eller udskiftning af MOV'en for at opretholde pålidelig beskyttelse.

Hvorfor sikringer anvendes sammen med MOV'er

MOV'er anvendes ofte sammen med termiske sikringer eller sikringer for at forbedre beskyttelsen og sikkerheden.

Under normale overspændingsbetingelser leder MOV'en kun kortvarigt og vender derefter tilbage til sin højmodstandstilstand. Imidlertid kan en alvorlig fejl eller en langvarig overspændingstilstand forårsage, at MOV'en forbliver ledende i en længere periode.

Når dette sker, kan der udvikles overdreven varme inde i enheden.

En sikring giver et sekundært beskyttelseslag ved at afbryde MOV'en, hvis overdreven strøm fortsætter med at flyde. Dette hjælper med at forhindre overophedning, komponentbeskadigelse, rygudvikling og andre sikkerhedsfarer.

Af denne grund er MOV-og-sikring kombinationer bredt anvendt i kommercielle overspændingsbeskyttelsesprodukter.

Hvordan man bruger en MOV i dit kredsløb

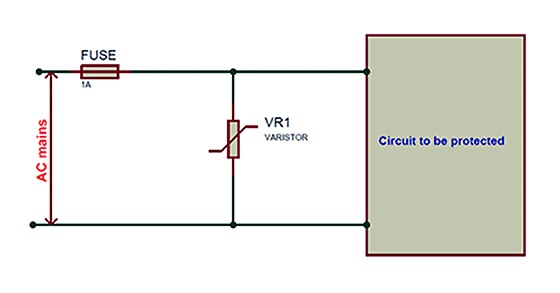

Grundlæggende MOV-forbindelse

En MOV er typisk forbundet parallelt med det kredsløb eller den enhed, der beskyttes.

Fordi det er tilsluttet over kraftlinjen frem for i hovedstrømsbanen, overvåger det kontinuerligt den spænding, der anvendes i kredsløbet, uden at påvirke normal drift.

I mange applikationer installeres en sikring sammen med MOV'en for at forbedre den samlede beskyttelse.

Strømflow under normal drift

Under normale driftsforhold forbliver MOV'en i sin tilstands høje modstand.

Kun en meget lille lækagestrøm flyder gennem enheden, mens næsten al strøm følger den tilsigtede vej gennem belastningen og andre kredsløbskomponenter.

Fordi MOV'en er direkte tilsluttet det beskyttede kredsløb, er den altid klar til at reagere, hvis der opstår et overskud.

Hvad sker der under et spændingsspike

Når et spændingsspike vises på kraftlinjen, oplever MOV'en den samme stigning i spænding som det beskyttede kredsløb.

Når spændingen når MOV'ens klæbningstærskel, bliver enheden hurtigt ledende. Overskudstrømmen ledes derefter gennem MOV'en snarere end gennem følsomme elektroniske komponenter.

Denne handling begrænser spændingen, der når kredsløbet, og hjælper med at forhindre skader på halvledere og andre sårbare enheder.

Rolle af sikringen

Sikringen fungerer som en backup beskyttelsesenhed.

Under normale overskudshændelser leder MOV'en kortvarigt og vender derefter tilbage til normal drift. Hvis der opstår et usædvanligt alvorligt overskud eller en langvarig over spændingscondition, kan overdreven strøm fortsætte med at flyde gennem MOV'en.

I sådanne tilfælde kan sikringen åbne og afbryde kredsløbet, hvilket hjælper med at forhindre overophedning og yderligere skader.

MOV'ens slid og aldring

MOV'er betragtes som ofringsbeskyttelsesenheder, fordi hver overskudshændelse forårsager en lille mængde intern slid.

Gentagen overskudseksponering reducerer gradvist enhedens beskyttelsesevne. Over tid kan aldring påvirke lækagestrøm, klæbning spænding og den samlede håndteringsevne for overskud.

Af denne grund bør MOV'ens tilstand overvejes i systemer, der oplever hyppige overskudshændelser.

At genkende en fejlet MOV

En fejlet MOV kan vise synlige tegn på skade såsom:

• Misfarvning

• Revner

• Forkulning

• Fysisk deformation

I nogle tilfælde er der ingen synlig skade, selvom de elektriske egenskaber er ændret markant.

Efter en større overskudshændelse inspiceres MOV'er ofte eller udskiftes for at sikre, at beskyttelsessystemet fortsætter med at fungere korrekt.

MOV Konstruktions

Materialer brugt i en MOV

En MOV er en keramisk komponent lavet primært af zinkoxid (ZnO), som typisk udgør omkring 90% af materialet.

Yderligere metaloxider som bismuthoxid, koboltoxid og manganoxid tilsættes i mindre mængder for at ændre de elektriske egenskaber og forbedre overskudshåndteringsevnen.

Ved at justere sammensætningen af disse materialer kan producenterne fremstille MOV'er med forskellige spændingsvurderinger, klæbningsegenskaber og energikapaciteter.

Fremstillingsproces

MOV-produktion begynder med at blande zinkoxidpulver med omhyggeligt udvalgte additive materialer.

Pulverblandingen komprimeres til den ønskede form og opvarmes derefter ved høj temperatur under en proces kendt som sintring. Sintring binder partiklerne sammen og skaber en tæt keramisk struktur.

Efter at den keramiske krop er dannet, fastgøres metal elektroder til modstående sider af enheden. Ledninger eller terminaler tilføjes derefter, så MOV'en kan tilsluttes eksterne kredsløb.

Denne fremstillingsproces skaber den interne struktur, der er ansvarlig for MOV'ens unikke elektriske adfærd.

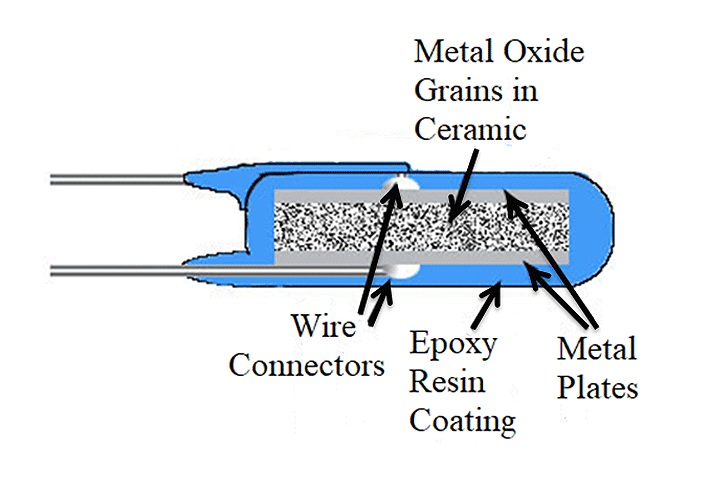

Intern kornstruktur

Den keramiske krop af en MOV indeholder millioner af mikroskopiske zinkoxidkorn.

Ved grænserne, hvor disse korn mødes, dannes små elektriske forbindelser. Disse korn-grænsesforbindelser opfører sig ligesom et stort netværk af halvlederforbindelser fordelt over hele enheden.

Fordi der findes så mange mikroskopiske forbindelser inde i MOV'en, kan enheden reagere hurtigt, når der pålægges overdreven spænding.

MOV-adfærd ved normale og overskudsspændinger

Under normale drifts spændinger begrænser de fleste korn-grænsesforbindelser strømflowet. Dette resulterer i meget høj modstand og kun en lille lækagestrøm.

Når den påførte spænding overskrider MOV'ens tærskel, begynder elektriske ledningsmekanismer at udvikle sig inden for korngrænserne. Elektrontunneling og lavinaffekter gør det muligt for strømmen at flyde meget lettere gennem den keramiske struktur.

Som et resultat falder modstanden hurtigt, og MOV'en bliver meget ledende. Dette giver enheden mulighed for at aflede overskudstrøm og begrænse den pålagte spænding på det beskyttede kredsløb.

Almindelige MOV-pakketyper

MOV'er er tilgængelige i flere pakke-stile for at støtte forskellige anvendelser og effektniveauer.

Almindelige typer inkluderer:

• Disk-type MOV'er

• Axial-ledede MOV'er

• Radial-ledede MOV'er

• Block-type MOV'er

• Skrue-terminal MOV'er

Mindre enheder bruges ofte i forbrugerelektronik, mens større pakke-stile ofte findes i industrielle og kraftsystemanvendelser.

Stigende spænding og energivurderinger

I højeffektanvendelser kan flere MOV'er kombineres for at øge beskyttelsesevnen.

Tilslutning af MOV'er i parallel tillader overspændingsstrøm at blive delt mellem enhederne, hvilket øger den samlede energihåndteringskapacitet.

Tilslutning af MOV'er i serie fordeler spændingen over flere enheder, hvilket øger den samlede spændingshåndteringskapacitet.

Disse arrangementer gør det muligt for MOV-beskyttelsessystemer at tilpasses et bredt udvalg af elektriske og industrielle applikationer.

Elektriske egenskaber ved en MOV

Ydelsen af en Metal Oxide Varistor (MOV) bestemmes af flere vigtige elektriske egenskaber. Disse egenskaber definerer, hvordan enheden opfører sig under normale driftsbetingelser, hvordan den reagerer på spændingsspidser, og hvor effektivt den beskytter følsomme elektroniske komponenter.

De vigtigste egenskaber inkluderer spændingsafhængig modstand, ikke-lineær spændings-strøm adfærd, og kapacitans. Sammen gør disse egenskaber det muligt for MOV'en automatisk at reagere på transiente overspændingsbegivenheder, mens den forbliver stort set inaktiv under normal drift.

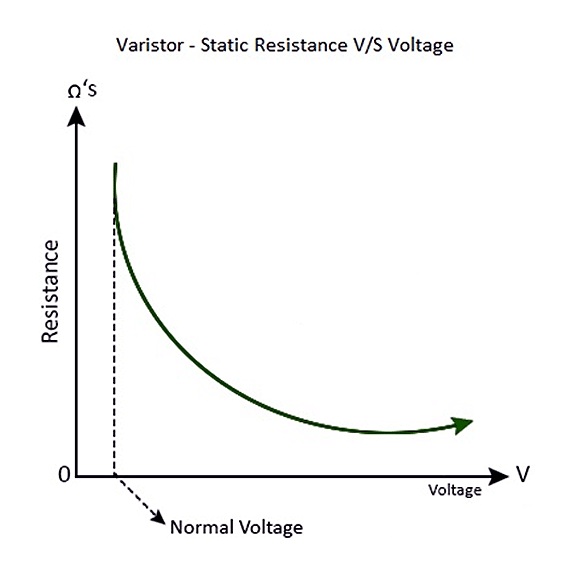

Statisk modstand

I modsætning til en konventionel modstand, der opretholder en næsten konstant modstand, ændrer en MOV kontinuerligt sin modstand i takt med den spænding, der anvendes over dens terminaler.

Ved normale drifts spændinger udviser MOV'en ekstremt høj modstand og tillader kun en meget lille lækagestrøm at flyde. Efterhånden som den anvendte spænding stiger, falder modstanden gradvist. Når spændingen nærmer sig beskyttelsestærsklen, falder modstanden meget hurtigere.

Denne spændingsafhængige modstand er grundlaget for MOV'ens drift. Høj modstand forhindrer unødvendig strømflow under normale forhold, mens lav modstand under en overspænding skaber en vej for overskydende energi til at blive afledt væk fra den beskyttede kreds.

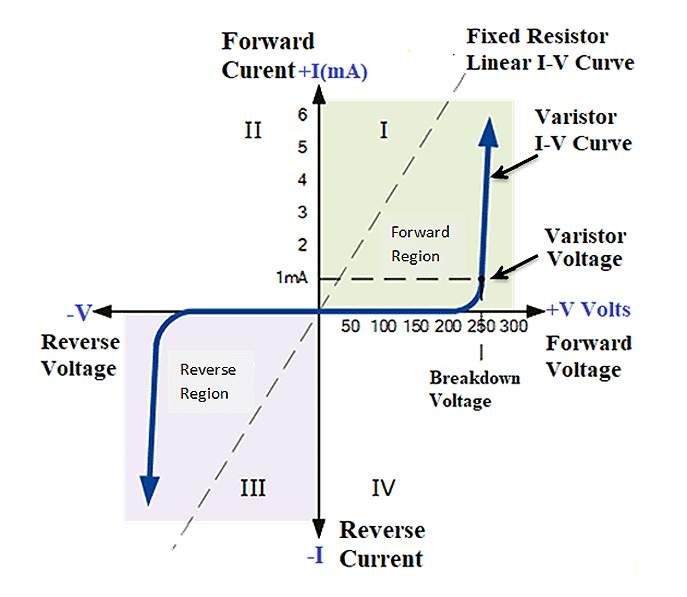

Spænding-Strøm (V-I) egenskaber

Ikke-lineær elektrisk adfærd

En MOV følger ikke den lineære spænding-strøm forhold som en konventionel modstand.

I en standard modstand stiger strømmen proportionelt, når spændingen stiger. I modsætning hertil udviser MOV'en et meget ikke-lineært respons. Ved lave spændinger flyder kun en meget lille strøm. Når spændingen nærmer sig klemområdet, kan en relativt lille stigning i spænding producere en meget stor stigning i strøm.

Denne skarpe overgang gør det muligt for MOV'en at reagere hurtigt og effektivt under overspændingsbegivenheder.

Bidirektionel ledningsevne

En MOV kan lede strøm i begge retninger, hvilket giver den en symmetrisk bidirektionel karakteristik.

På grund af denne adfærd kan MOV'er beskytte mod både positive og negative spændingsspidser. Dette gør dem velegnede til AC- og DC-anvendelser og tillader en enkelt enhed at give beskyttelse uanset overspændings polaritet.

Strømflow ved forskellige spændingsniveauer

Når den anvendte spænding er godt under klemspændingen, forbliver MOV'en meget resistiv, og kun en lille lækagestrøm flyder.

Når spændingen nærmer sig klemområdet, falder modstanden, og strømmen begynder at stige gradvist. Når klemspændingen nås, falder modstanden skarpt, og MOV'en bliver meget ledende.

Denne hurtige stigning i strøm tillader MOV'en at absorbere og aflede overspændingsenergi, mens den limiterer den spænding, der ses af følsomme komponenter.

MOV kapacitans

Udover sin spændingsafhængige modstand udviser en MOV også kapacitans på grund af sin fysiske konstruktion.

Enheden indeholder to metal-elektroder separeret af et keramisk legeme, hvilket skaber en struktur, der ligner en kondensator. Som følge heraf har hver MOV en målbar kapacitansværdi.

Kapacitansen påvirkes af flere faktorer:

• Elektrodeoverfladeareal

• Keramisk tykkelse

• Fysisk størrelse af enheden

Større elektrodeområder øger generelt kapacitansen, mens større afstand mellem elektroderne har tendens til at reducere den.

Kapacitansens effekter i DC og AC kredsløb

DC kredsløb

I de fleste DC-anvendelser har MOV-kapacitans lille indflydelse på kredsløbets drift.

Når den anvendte spænding forbliver under klemthreshold, forbliver MOV'en i sin høj-modstands tilstand, og dens kapacitive egenskaber har som regel minimal indflydelse på ydeevnen. Under en overspændingsbegivenhed bliver MOV'ens ledende adfærd den dominerende faktor.

AC kredsløb

Kapacitans bliver mere vigtig i AC-systemer.

Fordi MOV'en er tilsluttet på tværs af det beskyttede kredsløb, tillader dens kapacitans en lille AC-strøm at flyde, selv når der ikke er nogen overspænding til stede. Dette bidrager til den lækage strøm, der observeres under normal drift.

Efterhånden som driftsfrekvensen stiger, bliver virkningen af kapacitans mere mærkbar. Af denne grund betragtes MOV kapacitans ofte i kommunikationsudstyr, højfrekvente kredsløb og andre signalfølsomme applikationer.

Kapacitiv reaktans

Den modstand, der skabes af kapacitans i et AC-kredsløb, er kendt som kapacitiv reaktans.

Hvor:

• X₍C₎ = kapacitiv reaktans (Ω)

• f = frekvens (Hz)

• C = kapacitans (F)

Dette forhold viser, at kapacitiv reaktans falder, når frekvensen stiger, og også falder, når kapacitansen stiger.

Som et resultat kan højfrekvente signaler producere større lækagestrømme gennem MOV'ens kapacitive bane.

Nøgle elektriske egenskaber resumé

Den elektriske adfærd af en MOV bestemmes primært af tre egenskaber: spændingsafhængig modstand, ikke-lineær spændings-strøm respons og kapacitans.

Under normale driftsforhold opretholder MOV'en en meget høj modstand og tillader kun en lille lækagestrøm at flyde. Når spændingen nærmer sig klampningsområdet, falder modstanden hurtigt, og strømmen stiger kraftigt, hvilket gør det muligt for enheden at aflede overspændingsenergi væk fra det beskyttede kredsløb.

Tilstedeværelsen af kapacitans påvirker også lækagestrøm, især i AC- og højfrekvente applikationer. Sammen gør disse egenskaber, at MOV'er kan give hurtig og effektiv overspændingsbeskyttelse.

Valg af den rigtige MOV til beskyttelse

At vælge den korrekte MOV er afgørende for at opnå pålidelig overspændingsbeskyttelse. En enhed med utilstrækkelige vurderinger kan fejle for tidligt, mens en overdimensioneret enhed måske ikke giver optimal beskyttelse for følsomme komponenter.

Flere nøgle specifikationer bør evalueres sammen for at sikre korrekt drift under både normale og overspændingsforhold.

Maksimal arbejdespænding

Den maksimale arbejdespænding er den højeste kontinuerlige spænding, der kan anvendes på MOV'en, mens lækagestrømmen holdes inden for angivne grænser.

Denne værdi bør altid være højere end den normale arbejdespænding i kredsløbet. Valg af en passende margin hjælper med at forhindre uønsket ledning og reducerer langvarig stress på enheden.

Klampnings spænding

Klampnings spændingen definerer det niveau, hvor MOV'en begynder at lede betydelig strøm og aktivt begrænser yderligere spændingsstigning.

En lavere klampnings spænding giver generelt stærkere beskyttelse, men den skal stadig være høj nok til at undgå at forstyrre normal drift. Korrekt valg kræver en balance mellem beskyttelseseffektivitet og driftsstabilitet.

Overspændingsstrøm vurdering

Overspændingsstrøm vurdering angiver den maksimale topstrøm, som MOV'en sikkert kan lede under en transient hændelse.

Applikationer, der er udsat for lynrelaterede overspændinger, industrielle skifte transiente eller andre højenergi forstyrrelser, kræver ofte højere overspændingsstrømskapaciteter.

Valg af en MOV med tilstrækkelig strømføringskapacitet forbedrer pålideligheden og reducerer risikoen for fejlfunktion under alvorlige overspændingshændelser.

Energibesparingsvurdering

Energibesparingsvurderingen angiver den maksimale overspændingsenergi, som MOV'en sikkert kan afgive, og udtrykkes typisk i joules (J).

Under en overspænding konverterer MOV'en elektrisk energi til varme. Den valgte enhed bør have en energivurdering, der overstiger den maksimalt forventede overspændingsenergi for at give tilstrækkelig beskyttelse og levetid.

Reaktionstid

Reaktionstid refererer til, hvor hurtigt MOV'en begynder at lede efter en overspændings-spænding vises.

MOV'er reagerer typisk inden for cirka 100 nanosekunder, hvilket gør det muligt for dem at reagere hurtigt på transiente overspændingshændelser, før følsomme komponenter kan blive beskadiget.

Maksimal AC spænding

Den maksimale AC spændingsvurdering angiver den højeste RMS-spænding, der kontinuerligt kan anvendes på MOV'en i AC-systemer.

Den valgte vurdering bør være lidt højere end den normale linjespænding for at forhindre overdreven lækagestrøm og unødvendig stress på enheden.

Lækagestrøm

Lækagestrøm er den lille strøm, der flyder gennem MOV'en, mens den fungerer under dens klampnings spænding.

Selvom den normalt er meget lille, kan lækagestrøm give nyttige oplysninger om enhedens tilstand. En stigning i lækagestrøm kan indikere aldring, elektrisk stress eller nedbrydning.

Langvarig pålidelighed og overspændingsskift

MOV's præstation ændrer sig gradvist, efterhånden som overspændingsenergi gentagne gange absorberes.

En af de mest almindelige ældningseffekter er surge shift, som henviser til ændringer i elektriske egenskaber, især klampespænding, efter gentagen surge-eksponering.

Efterhånden som MOV'en bliver ældre:

• Klampespænding kan ændre sig

• Leackage strømmmen kan stige

• Energihåndteringskapacitet kan falde

• Den samlede beskyttelsesydelse kan falde

Applikationer, der udsættes for hyppige transiente, bør overveje langtidsholdbarhed ved valg af en MOV og kan kræve periodisk inspektion eller udskiftning.

MOV Udvælgelse Tjekliste og Bedste Praksis

Før du vælger en MOV, skal du verificere, at enheden leverer:

• Maksimal driftsspænding over normal driftsspænding

• Passende klampespænding for beskyttede komponenter

• Tilstrækkelig surge-strømskapacitet

• Tilstrækkelig energilagringsvurdering

• Hurtig responstid

• Passende AC-spændingsrating

• Acceptable lækagestrømskarakteristika

• Langtidsholdbarhed der er egnet til forventet surge-eksponering

At evaluere disse specifikationer sammen hjælper med at sikre effektiv beskyttelse mod overspænding og pålidelig langvarig drift.

Reelle Anvendelser af MOVs

MOVs anvendes i elektriske og elektroniske systemer for at beskytte mod transiente overspændingsbegivenheder. Deres evne til automatisk at reagere og aflede surge-energi gør dem egnede til et bredt spektrum af applikationer.

Halvlederbeskyttelse

Følsomme halvlederanordninger kan blive beskadiget selv af kortvarige spændingsspidser.

MOVs anvendes almindeligvis til at beskytte:

• Transistorer

• MOSFETs

• Thyristorer

• Integrerede kredsløb

• Mikrocontrollere

• Strømhalvledere

Ved at begrænse surge-spænding hjælper MOV'en med at forbedre komponentens pålidelighed og reducere risikoen for elektrisk skade.

Motor- og Switchingudstyr

Motorer, relæer, kontaktorer og switching-enheder genererer ofte transiente spændinger under drift.

MOVs hjælper med at undertrykke:

• Switching transients

• Elektrisk støj

• Kontaktbue

• For tidligt komponent slid

Dette forbedrer udstyrets pålidelighed og forlænger levetiden for switching-komponenter.

Strømforsyning og Strømsystembeskyttelse

Strømsystemer udsættes ofte for overspændinger forårsaget af lyn, forsyningsskift, store motorlaster og netværksforstyrrelser.

MOVs installeres almindeligvis i:

• Overspændingsbeskyttere

• Strømstik

• AC-strømforsyninger

• Strømadaptere

• Batteriopladere

• Spændingsbehandlingsudstyr

I disse applikationer fungerer MOV'en som den første forsvarslinje mod indkommende surge-energi.

Kommunikations- og Netværksudstyr

Kommunikationssystemer bruger ofte lange kabelstræk, der kan være udsat for eksterne surge-kilder.

MOVs anvendes almindeligvis i:

• Telefonsystemer

• Kommunikationsnetværk

• Dataoverførselsudstyr

• Netværkshardware

• Signalfordelingssystemer

Denne beskyttelse hjælper med at opretholde systemets pålidelighed og dataintegritet.

Industrielle og Distributionssystemer

Industrielle miljøer indeholder ofte store elektriske laster og switching-udstyr, der er i stand til at generere betydelige transiente spændinger.

MOVs anvendes i vid udstrækning i:

• Industrielle strømsystemer

• Kontrolpaneler

• Automatiseringssystemer

• Motorstyringscentre

• Distributionsudstyr

Disse installationer hjælper med at beskytte både strømutstyr og følsom kontrol elektronik.

Forbruger elektronik

Mange forbrugerprodukter indeholder indbygget MOV-beskyttelse.

Eksempler inkluderer:

• Mobiltelefoner

• Bærbare computere

• Stationære computere

• Fjernsyn

• Digitale kameraer

• Spilsystemer

• Hvidevarer

MOVs hjælper med at beskytte disse enheder mod spændingsforstyrrelser, der kan forekomme på elnettet.

Specialiserede højfrekvente applikationer

Selvom de primært bruges til overspændingsbeskyttelse, kan MOVs også findes i visse højfrekvente og mikro bølgeapplikationer.

Deres ikke-lineære elektriske egenskaber kan udnyttes til:

• Signalmodulation

• Signaldetektion

• Frekvenskonvertering

Disse applikationer er mindre almindelige, men viser alsidigheden af MOV-teknologi.

MOV Beskyttelseskredsløb Design og Valg Tips

Korrekt MOV-udvalg er afgørende for at opnå pålidelig overspændingsbeskyttelse. Enheden skal kunne modstå normale driftsforhold, samtidig med at den sikkert håndterer transiente overspændingsbegivenheder.

Bestem den Kontinuerlige Driftsspænding

MOV'en skal forblive inaktiv under normal drift.

En almindelig designpraksis er at vælge en MOV med en kontinuerlig spændingsvurdering, der er cirka 10% til 15% højere end den forventede drifts spænding. Dette hjælper med at imødekomme forsyningsvariationer og forhindrer uønsket konduktion.

Beregn den krævede overspændingsenergi vurdering

Estimer den maksimale overspændingsenergi, der forventes i applikationen, og vælg en MOV med en passende sikkerhedsmargin.

Højere energivurderinger forbedrer generelt holdbarheden og giver bedre beskyttelse i miljøer, hvor overspændinger opstår hyppigt.

Bekræft overspændingsstrøm kapacitet

Den valgte MOV skal have en overspændingsstrøm vurdering, der er højere end den højeste forventede transientstrøm.

Yderligere strømhåndteringsmargener forbedrer ofte langsigtet pålidelighed og reducerer enhedens stress.

Overvej krav til effektabsorption

Overspændingsenergi, der absorberes af MOV'en, omdannes til varme.

Den valgte enhed skal have tilstrækkelig effektabsorptionsevne til at håndtere forventede driftsforhold uden overdreven termisk stress.

Vælg den korrekte fastlåsnings spænding

Fastlåsningsspændingen skal være lav nok til at beskytte følsomme komponenter, men høj nok til at undgå unødvendig konduktion under normal drift.

At vælge den rette værdi er en af ​​de vigtigste aspekter af MOV-beskyttelsesdesign.

Inkluder yderligere beskyttelsesenheder

MOV'er kombineres ofte med yderligere beskyttende komponenter som sikringer og termiske beskyttelsesenheder.

Disse enheder giver backupbeskyttelse, hvis en alvorlig overspænding eller vedvarende overspændingsforhold forårsager overdreven strøm eller overophedning.

Bedste praksis for pålidelig MOV-beskyttelse

For pålidelig drift skal du sikre, at den valgte MOV giver:

• Tilstrækkelig kontinuerlig spændingsmargen

• Tilstrækkelig overspændingsenergikapacitet

• Passende overspændingsstrøm vurdering

• Egnet effektabsorptionsevne

• Korrekt fastlåsningsspænding

• Korrekt sikring eller termisk beskyttelse

At følge disse retningslinjer hjælper med at forbedre overspændingsbeskyttelsesydelsen, udstyrets pålidelighed og den overordnede system sikkerhed.

Konklusion

MOV'er giver en simpel og effektiv metode til at beskytte elektronisk udstyr mod skadelige spændingsoverspændinger. Deres evne til hurtigt at reagere, fastlåse overdreven spænding og absorbere overspændingsenergi gør dem til et almindeligt valg i strømforsyninger, industrielle systemer, kommunikationsudstyr og forbrugerelektronik. At forstå MOV-drift, vurderinger, aldringsadfærd og korrekt kredsløbsintegration hjælper med at sikre pålidelig overspændingsbeskyttelse og forbedrer den langsigtede holdbarhed af elektroniske systemer.

Ofte Stillede Spørgsmål [FAQ]

1. Hvorfor forbindes en MOV parallelt fremfor i serie med det kredsløb, den beskytter?

En MOV forbindes parallelt, så den kontinuerligt kan overvåge spændingen over det beskyttede kredsløb uden at forstyrre den normale strømflow. Under normal drift forbliver MOV'en i en højmæssig tilstand og trækker kun en lille lækagestrøm. Når en spændingsoverspænding overstiger fastlåsningsspændingen, skifter MOV'en hurtigt til en lavmængd tilstand og giver en alternativ vej for overspændingsstrømmen. Denne opsætning gør det muligt for MOV'en at aflede overskydende energi fra følsomme komponenter, samtidig med at den opretholder normal kredsløbsdrift under standardforhold.

2. Hvordan påvirker gentagen overspænding eksponere den langsigtede pålidelighed af en MOV?

Hver overspændingshændelse, der absorberes af en MOV, forårsager en lille smule intern nedbrydning inden for dens zinkoxid kornstruktur. Over tid kan gentagne overspændinger reducere enhedens energihåndteringsevne, øge lækagestrømmen og ændre dens fastlåsningsspænding. Selvom en MOV måske fortsætter med at fungere efter adskillige overspændingshændelser, falder dens beskyttelsesydelse gradvist. Af denne grund betragtes MOV'er som ofrede beskyttelsesenheder og kan kræve inspektion eller udskiftning efter betydelig overspændingseksponering for at opretholde pålidelig beskyttelse.

3. Hvilke faktorer bør vurderes, når man vælger en MOV til strømforsyningsoverspændingsbeskyttelse?

Korrekt MOV-udvælgelse kræver vurdering af flere specifikationer snarere end kun at fokusere på spændingsvurdering. Vigtige parametre inkluderer maksimal driftsspænding, fastlåsningsspænding, overspændingsstrøm vurdering, energiabsorptionskapacitet, responstid, lækagestrøm og langsigtet overspændingsudholdenhed. Den valgte MOV skal kunne modstå den normale driftsspænding uden at lede, mens den giver tilstrækkelig overspændingshåndteringsevne til forventede transientbegivenheder. Tilstrækkelige designmargener forbedrer pålideligheden og hjælper med at forhindre for tidlig MOV aldring eller fejl.

4. Hvorfor bruges MOV'er ofte sammen med sikringer eller termiske beskyttelsesenheder?

Mens en MOV effektivt håndterer kortvarige stød, er den ikke designet til kontinuerligt at lede strøm under langvarige overspændingsforhold. Hvis en alvorlig fejl opstår, kan MOV'en forblive ledende og generere overdreven varme. En sikring eller termisk beskyttelsesenhed giver et sekundært lag af sikkerhed ved at frakoble MOV'en, når unormal strøm- eller temperaturforhold udvikler sig. Denne kombination hjælper med at forhindre overophedning, udstyrsskader og potentielle sikkerhedsrisici, samtidig med at den overordnede pålidelighed af beskyttelseskredsløbet forbedres.

5. Hvordan gør den interne zinkoxidkornstruktur en MOV i stand til så hurtigt at reagere på spændingsstød?

En MOV består primært af zinkoxidkorn omgivet af mikroskopiske korn-grænse-forbindelser, der opfører sig ligesom et stort netværk af halvlederforbindelser. Under normale spændingsforhold begrænser disse forbindelser strømflowet, hvilket resulterer i meget høj modstand. Når spændingen overskrider enhedens tærskel, sker der ledningsmekanismer som elektron-tunneling og lavin-nedbrydning på tværs af korngrænserne. Dette får modstanden til hurtigt at falde, hvilket gør det muligt for MOV'en at lede store stødstrømme inden for nanosekunder og begrænse spændingen, før følsomme komponenter kan blive beskadiget.
