Udforskning af dioder: Struktur, Egenskaber, Anvendelser

Dioder er halvlederkomponenter bygget omkring en PN-junction, der tillader strøm at flyde primært i én retning. Deres adfærd afhænger af materialevalg, doping, biasing, junction struktur, pakketype og driftsbetingelser. Denne artikel forklarer diode struktur, junction adfærd, udvælgelseskriterier, testmetoder og praktiske tiltag såsom ensretning, detektering, spændingsregulering, klemning, LEDs, Schottky dioder, Zener dioder og bredbånds enheder.

Katalog

Diodestruktur og Junctionadfærd

En diode kan læses som en bevidst konstrueret PN-junction, der under typiske driftsbetingelser har tendens til at tillade strøm i én retning, mens den modstår det i den anden retning.

Den retningsbestemte adfærd kommer ikke fra en mekanisk lukker; den opstår fra hvordan bærere fordeler sig, og hvordan elektriske felter sætter sig i en ligevægtstilstand inde i halvlederen.

I dag-til-dag kredsløbsarbejde føles det ofte mere intuitivt at behandle dioden som en elektrostatisk energibarriere, hvis højde kan flyttes af en påført spænding, fordi denne ramme normalt stemmer overens med, hvad målinger på bordet ender med at vise.

Materialer og Doping

En PN-junction starter med et halvlederunderlag; silicium er almindeligt for generelle formål, mens andre materialer vælges, når præstationsmål skubber i forskellige retninger (hastighed, lækage, temperaturinterval, optisk adfærd).

Doping er hvordan den dominerende bærerpopulation etableres, og det sætter også forventninger til, hvordan junction vil reagere, når bias bliver påført.

P-type regionsdetaljer:

• Acceptor dopanter skaber en høj koncentration af huller som majoritetsbærere, med elektroner til stede som minoritetsbærere.

N-type regionsdetaljer:

• Donor dopanter skaber en høj koncentration af elektroner som majoritetsbærere, med huller til stede som minoritetsbærere.

I praksis fungerer dopingkoncentration og junction geometri som tuning-knapper, der former fremadgående spændingsfald adfærd, bagudgående lækagetendenser, ladningslagring, kapacitans, switchingshastighed og gennemslagskarakteristika.

Designarbejde har en måde at gøre dette personligt på: to dele kan dele det samme skema symbol, men adfærdsmæssigt optræde markant forskelligt, og forskellen kan ofte spores tilbage til en dopingprofil, der “stilfærdigt” udfører det meste af det virkelige ingeniørarbejde.

Junctiondannelse

Når p-type og n-type regioner berører, begynder bærere at bevæge sig over grænsefladen, fordi koncentrationsgradienterne ikke er afbalancerede.

Bærer diffusion og rekombination over grænsefladen:

• Elektroner diffunderer fra n-siden ind i p-siden og rekombinerer med huller.

• Huller diffunderer fra p-siden ind i n-siden og rekombinerer med elektroner.

Den rekombination efterlader ioniserede dopantatomer nær grænsen. Disse ioner bevæger sig ikke frit, så deres ladning forbliver som en fast baggrund.

Faste ioniserede ladninger efterladt nær grænsefladen:

• På n-siden forbliver positivt ladede donorioner.

• På p-siden forbliver negativt ladede acceptorioner.

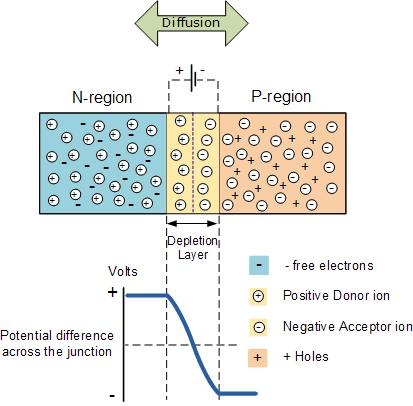

Hvilke former har depletionsregionen (også kaldet rummet-ladningsregion), et område med relativt få mobile bærepartikler.

Dette område opretter et internt elektrisk felt og et indbygget potentiale, der skubber tilbage imod yderligere diffusion.

En tilbagevendende frustration, og også et nyttigt spor, under laboratoriedebugging er, at adfærd, der ser "uventet" ud udefra (bias-afhængig kapacitans, ladningslagringseffekter, langsom genopretning), ofte giver mening, når depletionsregionen behandles som en dynamisk elektrisk genstand snarere end en statisk grænse.

Biasing af forbindelsen

Bias flips ikke blot en diode mellem to rene tilstande; det omformer depletionsregionen og ændrer hvordan bærere injiceres, fejes, opbevares og rekombineres.

Fremadskridende bias placerer anodens potentiale højere end kathodens. Barrieren ved forbindelsen sænkes effektivt, og depletionsregionen bliver smallere.

Efterhånden som barrieren reduceres, injiceres majoritetsbærere tværs over forbindelsen og bliver minoritetsbærere på den anden side.

Retninger for majoritetsbærer injektion under fremadskridende bias:

• Elektroner bevæger sig fra n til p (og opfører sig derefter som minoritetsbærere i p-regionen).

• Huller bevæger sig fra p til n (og opfører sig derefter som minoritetsbærere i n-regionen).

Efterhånden som injektionen vokser, stiger diode-strømmen kraftigt med spændingen.

Under fejlfinding har denne stejlhed en tendens til at fremkalde stærke reaktioner: et "lille" fremadvendt spændingsskift kan føre til en overraskende stor ændring i strømmen, hvilket er grunden til, at en kredsløb, der ser ud til kun at være let fremadvendt, kan ende med at køre varmere end forventet, når tolerancer og temperaturdrift stiger.

Omvendt bias placerer kathodens potentiale højere end anodens. Depletionsregionen breder sig, den effektive barriere øges, og majoritetsbærere trækkes væk fra grænsefladen.

En ideel diode ville vise nul strøm, men virkelige komponenter udviser en omvendt lækagestrøm drevet af minoritetsbærere og bærer-generering inden for depletionsregionen.

Lækagestrøm kan se meget lille ud ved stuetemperatur, men den stiger ofte betydeligt ved højere temperaturer. I højpulsresistans kredsløb og varme miljøer bliver lækage derfor en vigtig parameter, der skal overvejes omhyggeligt.

Ved tilstrækkeligt høj omvendt spænding opstår der nedbrud, og den omvendte strøm stiger brat. Den underliggende mekanisme afhænger af struktur og doping, hvor Zener- og lavinelignende adfærd er almindelige kategorier.

Nedbrud er ikke iboende katastrofalt: nogle dioder er bygget til at fungere der, og selv "almindelige" dioder kan overleve, hvis det omkringliggende kredsløb begrænser strømmen på en kontrolleret måde.

Mange laboratoriefejl, der ligner "diode døde tilfældigt i nedbrud", viser sig at være mere forudsigelige ved en anden kig, ofte knyttet til manglende seriemodstand, en optimistisk effektvej, eller strømbegrænsning der eksisterede på papiret, men ikke i den virkelige samling.

Terminaler, polaritet og strømkonventioner

p-siden terminal kaldes anodens, og n-siden terminal kaldes kathodens.

Konventionel strøm defineres til at flyde fra anode til katode under fremadrettet ledning, hvilket matcher de konventioner, der anvendes i skemaer, datablad og typiske måleopsætninger.

Når man diagnosticerer et kredsløb, hjælper det at holde sig disciplinerede omkring anode/kathode orientering for at undgå en klassisk kilde til forvirring: at blande elektronstrømretningen op med konventionel strømretning og derefter fejltolke forventede spændingsfald.

Symboler, reference-designatorer og fysiske markeringer

På skemaer angiver diode-symbolet den foretrukne retning for konventionel strømflow.

Almindelige reference-designatorer inkluderer:

• D

• VD

På fysiske pakker angives kathoden ofte med et bånd eller stribe.

I prototyping og omarbejdning er det en beroligende vane at bekræfte, at markeringen stemmer overens med fodaftryk orienteringen før strømmen påføres; denne hurtige kontrol kan forhindre timer med jagt på en "mysterie" fejl, der viser sig at være en simpel orienteringsfejl, især når flere diodepakker deler lignende konturer.

En diode beskrives ofte som et ensrettet element, men en mere troværdig beskrivelse er en feltstyret grænseflade, hvis depletionsregion og bærer-dynamik kontinuerligt udvikler sig med bias, temperatur og tid.

Designbeslutninger har tendens til at blive renere, når dioden analyseres i forhold til depletionsbredde, injektionsniveauer, ladningslagring og nedbrydningsmekanismer snarere end som en ren binær ledende vs. blokkerende abstraktion.

Denne tankegang bliver især overbevisende i højhastigheds-switching, højspændingsstress og højtemperaturoperation, hvor junctionens interne tilstand stille kan dominere, hvad resten af kredsløbet oplever.

Diodeidentifikation og moderne halvledermaterialer

Dioder giver mere mening, når de betragtes som et lille system snarere end et enkelt symbol på et diagram. Sammenkoblingen sætter den grundlæggende I–V-kurve, men pakken og den omgivende opsætning bestemmer ofte, om denne adfærd overlever kontakt med reelle samlinger. I skifte- og kraftdesign er ydeevnen ofte påvirket, nogle gange ubehageligt, af termiske grænser, stray-induktans og parasitkapacitans. En udvælgelsesproces, der ofte er effektiv, er at kortlægge elektriske behov til fysiske begrænsninger, og kun derefter indsnævre valget ved materialeplatform.

• Elektriske krav: tilbageføringsspænding, gennemsnitlig/spids strøm, skiftefrekvens, tilladt tab

• Mekanisk virkelighed: pakkestil, monteringsmetode, kølevej, printplade kobber og luftstrøm

• Materialesystem: Si, Ge, SiC, GaN

Pakkegenkendelse

Små pakker fungerer fint indtil de ikke gør, typisk når omgivelsestemperaturen stiger, eller luftstrømsantagelser bliver for optimistiske. Axialglas og små plastiklegemer er almindelige i lav-effekts- og signalarbejde, fordi de er lette at placere og billige, men deres varme slipper primært ud gennem føringer og ind i printpladebaner. Den tilgang føles ligetil ved beskedne strømme, men bliver gradvist en begrænsning, når duty-cyklen stiger, kobberet er tyndt, eller printpladen sidder nær andre varme komponenter.

Overflademonterede pakker forkorter føringer og reducerer løkkearealet, hvilket typisk forbedrer højhastigheds skifteadfærd. Den termiske historie ændrer sig også: varme, der spreder sig ind i kobberstrømmene, gør printpladen til en del af køleløsningen, hvilket kan være beroligende, når opsætningen er generøs, og en smule angstfremkaldende, når designet er pladsbegrænset. Med andre ord, SMD flytter ofte den termiske kontrol fra komponenten til printpladen, og det kan være en velkommen byttehandel eller en uventet hovedpine afhængigt af lagopbygningen og kobberbudgettet.

Stud-, bolt-ned- og modulformater viser sig, når strømhåndtering bliver en varmefjernelsesøvelse. Disse pakker giver en mere gentagelig termisk grænseflade til et chassis eller køleplade, og de belønner disciplineret mekanik. Det er ikke usædvanligt at se en teoretisk god diode køre varmere end forventet, fordi monteringsfladen ikke er flad nok, momentet varierer mellem opbygninger, eller termisk grænseflademateriale anvendes inkonsekvent. Disse detaljer optræder sjældent i diagramcentrerede diskussioner, men de afgør ofte feltadfærd og langsigtet drift.

Almindelige pakkegrupper, der bruges i praksis:

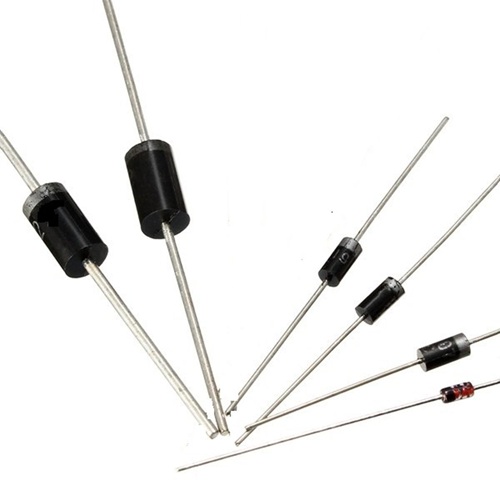

• Axialglas

• Små plastik (gennem-hull)

• SMD (forskellige ledningsfrie/ledede)

• Stud/bolt-ned, kraftmoduler

Når di/dt og dv/dt stiger, stopper pakkeinduktans og sammenkoblingskapacitans med at være baggrundsdetaljer og begynder at vise sig som overshoot, ringing og ekstra skiftetab. SMD-dele reducerer ofte føringsinduktansen, hvilket kan berolige bølger, men de bringer også kompromiser som strammere krybning/afstand ved højere spænding og stærkere afhængighed af PCB-termisk design.

I hurtige konvertere er den diode, der "vinder", ofte den med det laveste samlede tab i den samlede opsætning, ikke den, der ser bedst ud, når man kun sammenligner fremadskuende falder ved et enkelt strømpunkt. Den erkendelse kan være mildt frustrerende under deleudvælgelsen, men det har tendens til at producere roligere EMI-adfærd og færre sene overraskelser.

Materialevalg

Forskellige halvledermaterialer ændrer, hvordan en diode håndterer spænding, strøm, skiftetid, temperatur og effektab. Den grundlæggende diodefunktion kan se ens ud på tværs af materialer, men den elektriske adfærd kan ændre sig betydeligt, når driftsfrekvens, termisk stress eller effekt tæthed stiger. Germanium, silicium, GaN og SiC bringer hver deres styrker og begrænsninger, hvilket er grunden til, at materialevalg ofte bliver en balance mellem effektivitet, termisk ydeevne, skifteadfærd, pålidelighed og systemkompleksitet. Sammenligningen nedenfor fremhæver det typiske fremadskuende spændingsområde og praktiske karakteristika, der ofte er forbundet med hver materialeplatform.

Materiale	Typisk fremadvendt spænding	Nøglekarakteristika
Germanium (Ge)	~0.3V	Lav fremadrening, men højere lækstrøm. Anvendes i specifikke signalapplikationer.
Silicium (Si)	~0.7V	Det mest almindelige og omkostningseffektiv materiale til generelle dioder og transistorer.
Gallium Nitride (GaN)	~1.0V - 3.0V+	Fremragende til højfrekvente applikationer (f.eks. hurtigladere, RF forstærkere). Høj effektivitet.
Siliciumkarbid (SiC)	~2.5V - 3.5V+	Ideel til høj-effekt, høj-spænding og høj-temperatur applikationer (f.eks. elektriske køretøjer, solcelleinvertere).

• Germanium

Tyskland dioder viser ofte et lavere fremadgående fald (ca. 0,3 V ved beskeden strøm), hvilket kan føles tilfredsstillende i lille signalarbejde nær ledningstærslen. Ulempen er højere lækagestrøm og stærkere temperatursensitivitet. I højimpedansnoder eller varme omgivelser kan denne lækage stille biasere målinger, fordreje tærskler eller introducere offsets, der er svære at "se", indtil sent i testningen.

Dette er en grund til, at germaniums enheder fortsat er begrænset til nicheapplikationer. De kan effektivt løse specifikke analoge problemer, men temperaturskift, biasstabilitet og lækageadfærd skal kontrolleres omhyggeligt.

• Silicium

Silicium forbliver den brede standard, fordi det er stabilt, omkostningsvenligt og typisk meget lavere i lækage end germanium. Det fremadgående fald citeres ofte omkring 0,7 V ved moderat strøm, men virkelige kredsløb afslører, hvor meget det tal flytter sig med strømtæthed, temperatur og valg af struktur. Selv inden for "silicium dioder" adskiller adfærden sig markant mellem standard PN, Schottky og hurtige/ultra hurtige PN-familier.

Hvad silicium tilbyder i dag-til-dag ingeniørarbejde er forudsigelighed over et bredt driftsområde og et dybt økosystem af emballagemuligheder og pålidelighedshistorik. I produktionsarbejde føles denne forudsigelighed ofte mere beroligende end at jagte en lille teoretisk effektivitetsoverlegenhed, der måske forsvinder, når layoutet og den termiske opbygning bliver virkelige.

• Wide-Bandgap (SiC, GaN)

Wide-bandgap enheder hæver praktiske grænser for spænding, temperatur og skiftende hastighed. Større båndgab og højere kritiske elektriske felter tillader tyndere driftområder for en given blokkeringsspænding, hvilket reducerer ledningstab og understøtter hurtigere skift med mindre lagret ladning.

Indflydelsen er ikke begrænset til selve enheden. Skiftende kanter bliver stejlere, hvilket skubber ændringer ind i magnetisk størrelse, termisk strategi og EMI kontrol. Wide-bandgap dele kan producere imponerende effektivitet og tæthed, men de har også tendens til at afsløre sløve løbkemyometri, svag dæmpningsstrategi eller løs kontrol over ringing og fællesmode støj. Når det omgivende designdisciplin matcher enhedens kapaciteter, kan resultaterne føles næsten ubesværede; når det ikke gør, giver bølgeformene øjeblikkelig og ydmygende feedback.

GaN vs. SiC i praksis

• GaN: En stærk pasform, når skiftetab sætter grænsen

GaN vælges ofte i højfrekvente skifte-scenarier, hvor lav kapacitans og hurtig genopretning adfærd reducerer skiftetab. I praktiske opstillinger belønner GaN ofte layout, der holder løbinduktansen lav og dv/dt kontrolleret, da utilsigtet tænding og EMI ellers kan vise sig hurtigt.

Almindelige anvendelseseeksempler: hurtigladere, højfrekvente DC/DC trin, udvalgte RF effekttrin

Når det udføres rent, muliggør GaN mindre magnetiske materialer og højere effekt-tæthed. Når det udføres uagtsomt, kan det fremstå "humørsygt", selvom årsagen som regel er parasitter og layout snarere end enheds fysik. Den sondring er vigtig, fordi den ændrer, hvad du retter op: kobbergeometri og dæmpning, ikke en tilfældig udskiftning af dele.

• SiC: Et komfortabelt valg, når spænding, effekt, og temperaturharu nødvendiggør designet

SiC foretrækkes ofte i høj-voltage, høj-effekt konvertering — steder hvor elektrisk stress og temperatur ikke er venlige. Det bringer høj nedbrydningsstyrke, solid højtemperaturadfærd og et ry for robusthed i barske effektsituationer. I implementerede systemer letter SiC ofte termisk pres og forbedrer effektiviteten ved højere spænding, men det kan også omdirigere opmærksomheden til isolationskoordinering, krav til klarhed/faldafstand og overspændingsadfærd.

Almindelige anvendelseseeksempler: EV traktion invertere, indbyggede ladere, solcelleinvertere

Designteam, der betragter SiC som en direkte erstatning for silicium, overser ofte, hvor det virkelig skinner: systemniveau adfærd under krævende elektrisk stress, ikke blot en enkelt komponentopgradering.

En praktisk anerkendelse og valgarbejdsgang

Start med at skrive driftsgrænser ned på en måde, der tvinger realisme. Definer maksimalt omvendt spænding med margin, kontinuerlig og top strøm, acceptable tab, skiftende frekvens og det faktiske termiske miljø (omgivelsesområde, luftstrøm, nærliggende varmekilder). Derfra vælges en pakke, der matcher den mekaniske kølingsvej, du faktisk har, ikke den, du ville ønske, du havde.

Vælg derefter materialeplatformen og diodfamilien, der bedst passer til tabbalancen og skifteadfærden, du kan støtte.

Diodfamilie muligheder, der ofte evalueres: standard PN, hurtige/ultra hurtige PN, Schottky, SiC Schottky, GaN-baserede løsninger

Bænkarbejde afslører ofte kløften mellem nominelle vurderinger og den samlede virkelighed: ringing drevet af layout-induktans, temperaturstigning domineret af monteringsdetaljer og switching-tab formet af parasitiske kapaciteter. En målevane, der ofte betaler sig, er at undersøge overshoot ved dioden, estimere junction-temperatur ved hjælp af hussens temperatur plus termiske modstandsformodninger og iterere snubbing eller layoutændringer, før man konkluderer, at enhedsvalget var forkert.

Denne form for validering når normalt en stabil løsning hurtigere end at cykle gennem flere dele, mens den fysiske implementering forbliver uændret.

Materialevalg opfører sig sjældent som en isoleret optimering. At vælge Si, Ge, SiC eller GaN forpligter designet effektivt til et switching-hastighedsregime, en EMI-profil, en termisk plan og en mekanisk implementeringsstil. Mange succesfulde team opdager, at det største skridt fremad ikke er at adoptere det nyeste materiale, men at vælge platformen, der matcher deres evne til at kontrollere parasitikken, verificere termiske forhold med troværdige tests og holde produktionen konsekvent.

Wide-bandgap dele kan producere fremragende resultater, men fordelen viser sig mest klart, når hele designprocessen, layoutdisciplin, målepraksis og opbygningsgentagelighed er klar til at støtte, hvad disse enheder vil kræve.

Diode Egenskaber

Valg af en diode går ofte bedre, når databladet betragtes som et sæt grænser, der skal overleve reelle bølgeformer, reel PCB-varmeflow og reelle tolerancer, i stedet for som en liste over typiske værdier, der føles beroligende på papir. Mange designoverraskelser dukker op ved første opstart, fordi dioden samtidig er en elektrisk enhed og en termisk belastning, og disse to sider presser på hinanden på måder, der er lette at undervurdere under skrivebordsberegninger. En tankegang, der sparer tid senere, er at antage, at tidlige målinger vil se hårdere ud end de pæne, gennemsnitlige tal, du beregnede, og derefter vælge og validere i overensstemmelse hermed.

Fremadrettet strøm kollapser normalt ind i et termisk budget

Den maksimale fremadrettede strøm (IF) læses mere sandfærdigt, når den fortolkes som et varmeunderlag knyttet til en bestemt pakke og testforhold, ikke som et fritstående elektrisk løfte. Fremadrettet ledningstab aproksimeres almindeligvis som:

Pcond ≈ IF × VF

I mange switching- eller pulserende applikationer er diodens samlede dissipation ikke begrænset til kun ledning; kommutering og bølgeform kan tilføre strøm, som skemaet ikke "viser." Estimatet for junction-temperatur følger typisk:

Tj ≈ Ta + (Ptotal × RθJA)

Ta afspejler det omgivende miljø omkring enheden, og RθJA skifter dramatisk med pakkevalg, kobberområde, luftstrøm, via-syning og hvordan delen er mekanisk monteret. Den samme delenummer kan opføre sig pænt på et åbent layout med generøst kobber og så køre ubehageligt varmt efter et tæt placeringsforsøg, et resultat der kan føles uretfærdigt, indtil du husker, at den termiske sti effektivt er en del af kredsløbet. Når du træffer tidlige valg, føles det ofte mere begrundet at starte fra en tilladt temperaturstigning (dit termiske hovedrum) og back-calculate en steady-state strøm end at starte fra overskriften IF og håbe, at printet vil tage sig af det.

Fremadrettet spænding (VF) ændrer sig med strøm, temperatur og strømtæthed, så hvis man behandler det som en fast konstant, er det her mange tabsskøn stille og roligt driver af kurs. Den velkendte “0.7 V” er mest en mental genvej for en småsignal silikone PN diod ved moderat strøm; det er ikke et universelt anker.

Ved højere strøm stiger VF typisk, hvilket betyder, at ledningstab kan stige hurtigere end et første skøn antyder. Ved højere temperatur falder VF for silikone PN dioder ofte, hvilket kan skubbe strømfordeling i parallelle veje på måder, der føles kontraintuitive, når du forventede en stabil opdeling.

En mere stabil tilgang er at behandle VF som et afgrænset område snarere end en enkelt pæn værdi. Hvis du bekymrer dig om forudsigelig dissipation, giver det generelt færre ubehagelige termiske overraskelser at bruge worst-case VF fra databladskurver ved den tilsigtede strøm og junction-/omgivelsestemperatur end at stole på et typisk tal.

Opstartstrøm, kapacitiv opladning og induktiv tilbageslag skaber rutinemæssigt korte fremadrettede stød, der ikke vises i steady-state strømberegninger. Dioder har tendens til at tolerere disse hændelser, når to realiteter falder sammen: topstødet er inden for den specificerede stødmaksimum, og opvarmningen over tid forbliver inden for, hvad pakken og PCB'en kan afgive.

Forhold at tjekke:

• Peak surge current forbliver inden for IFSM (non-repetitive surge rating).

• Gennemsnitlig og RMS opvarmning forbliver inden for den termiske kuvert for den faktiske pulstræning.

En vane, der reducerer feltmysterier, er at sammenligne pulsbredde, repetitionshastighed og energi mod databladets overspændingsvejledning i stedet for at antage, at det er kortvarigt, så det ikke betyder noget. Korte pulser injicerer stadig varme i forbindelsen, og gentagne pulser kan opbygge temperatur hurtigere end forventet, især når luftstrømmen er beskeden, eller kortlægningen er termisk afskærmet.

Omvendt spænding skal følge de reelle topper, ikke kun nominelle skinner

Maksimal gentagen omvendt spænding (VRRM) er mere overbevisende, når den vælges mod den værste troværdige omvendte belastning, inklusive ringing, induktive transiente og hurtig kantoverskridelse, i stedet for mod den rolige, nominelle skinnerværdi. I virkelige samlinger kan den stabile omvendte spænding være en lille brøkdel af det sande maksimum, fordi parasitisk induktans og skiftende kanter gladeligt fremstiller toppe.

Kilder, der ofte opskyder omvendte toppe:

• Kabelinduktans

• Transformator lækageinduktans

• Relæspoler og andre induktive belastninger

• Hurtige skiftkanter, der interagerer med spredt induktans og kapacitans

Mange design starter med en konservativ spændingsmargin, ofte omkring det dobbelte af den værste tilfælde stabile omvendte spænding, og refinere senere valget ved hjælp af målinger og detaljeret databladinformation.

Punkter, der ofte gennemgås under den refinement:

• Transiente spændingsbedømmelser

• Lavine- eller overspændingsadfærd

• Målte bølgeformer fanget med passende prob

Mere plads i VRRM handler ikke kun om at holde sig væk fra nedbrud; det gør også designet mindre følsomt over for layoutinduceret overskridelse og tolerancestakning. Den ekstra pude kan reducere den følelsesmæssige friktion ved opstart, fordi du bruger mindre tid på at diskutere bølgeformer, der teknisk kun er tilladt i simuleringen.

Omvendte toppe undervurderes ofte, fordi langsomme instrumenter aldrig rapporterer dem, og selv et oscilloskop kan skjule dem, hvis båndbredde er begrænset, eller probing introducerer sin egen ringing. Når en diode sidder nær en induktor eller en skiftende node, er det klogt at antage, at den første scope-optagelse vil afsløre højfrekvent indhold, end simulationen antydede, og derefter vælge VRRM og dæmpnings/dæmpningsmuligheder med den realitet i tankerne. I laboratoriet afgør opsætningen, om en spike ser "håndterbar" eller "mystisk" ud, så det betaler sig at behandle probing som en del af eksperimentet - ikke en neutral observatør.

Skiftadfærd

Ved lav frekvens ser mange dioder ud til at være udskiftelige. Når kantens hastighed øges, er de differentieringsværktøjer, der begynder at dominere, knyttet til ladningslagring og parasitisk, og de viser sig som tab, overskridelse og støj, der kan være overraskende stædige.

Højhastigheds differentieringsværktøjer:

• Omvendt genopretning adfærd

• Forbindelseskapacitans

• Interaktion med omgivende impedanser, der omdanner enhedsadfærd til EMI og ringing

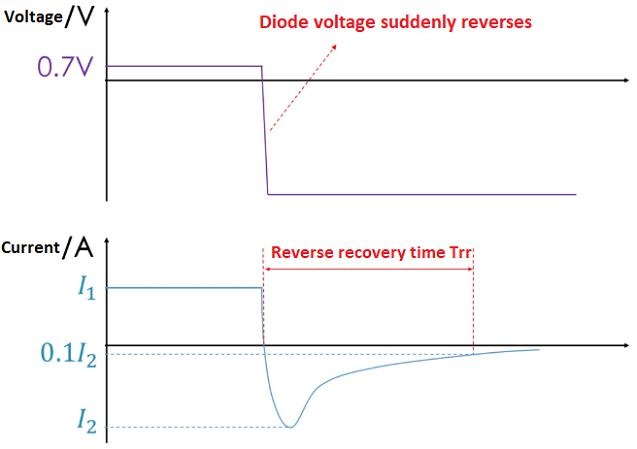

Standard PN-dioder lagrer ladning under fremadgående ledning, og når de omvendt biases, skal den ladning fjernes, hvilket skaber omvendt genopretningsstrøm. Den strøm kan oversættes til ekstra dissipation og kan også exciterer spredt induktans, hvilket producerer overskridelse, der føles "layout-relateret", selv når diodefysikken er den grundlæggende årsag.

Typiske konsekvenser af omvendt genopretning:

• Højere skiftetab

• Spændingsoverskridelse over spredt induktans

• Værre EMI-adfærd

Hurtiggenopretningsdioder reducerer lagret ladning. Schottky-dioder undgår stort set klassisk minoritetsbærer omvendt genopretning, men den fordel er ofte parret med højere lækage og, i mange silicium Schottky-familier, lavere omvendt spændingskapacitet. SiC-dioder vælges ofte i højere spænding, højere frekvens trin, fordi de kombinerer stærk spændingskapacitet med ren genopretningsadfærd, hvilket kan gøre effektivitet og skiftende bølgeformer lettere at leve med.

Bedre genopretningsadfærd reducerer ofte, hvor aggressiv dæmpningen skal være. Godt layout betyder stadig noget, men renere genopretning kan få overholdelsesarbejdet og termisk tuning til at føles mindre som brydning.

Selv når frem- og omvendte jævnspændingsvurderinger ser komfortable ud, kan forbindelseskapacitansen indlæse en node ved høj frekvens på måder, der er lette at overse under skema-gennemgang. Cj kan forsinke overgange, injicere forskydningsstrøm ind i følsomme noder og resonere med løbende induktans.

Almindelige Cj-drevne effekter:

• Langsommere kantovergange

• Forskydningsstrøm ind i nærliggende noder

• Resonanser med induktans, der viser sig som ringing

På grund af dette fortjener kapacitanskurverne i databladet ofte den samme opmærksomhed, som du ville give til genopretningkurver. I bænktest er Cj en hyppig årsag til, at en diode virker stille, mens en anden får konverteren til at føles følsom eller sværere at stabilisere, og denne forskel kan mærkes længe før den forklares pænt.

Den eksponentielle I–V-kurve betyder, at små VF-ændringer kan svinge strømmen hårdt

En diodes I–V-forhold er eksponentiel, så moderate skift i VF kan forårsage store ændringer i strøm. Denne ikke-linealitet bliver især synlig, når dioden bruges som en klemme- eller styreelement i stedet for som en simpel ensretter.

Anvendelser, hvor denne ikke-linealitet hurtigt viser sig:

• Klem kredsløb

• OR-ing applikationer

• Niveau forskydning

• Strømstyring

Temperaturdrift og procesvariation kan flytte VF nok til at ændre strømmen væsentligt, hvilket er grunden til, at "typiske" kurver bygger intuition, men ikke giver meget sindsro, når du har brug for en forudsigelig grænse. Hvis dioden beskytter kostbar elektronik, føles design omkring værste tilfælde-kurver mere disciplinerede end at satse på typisk adfærd.

Temperaturændringer påvirker flere diodens adfærd på én gang, og disse ændringer hjælper ikke altid i samme retning. Som et resultat kan en rummelig temperaturkontrol se ren ud, mens en varm indkapslingstest afslører den reelle begrænsning.

Temperaturdrevne skift inkluderer ofte:

• VF-adfærd (falder ofte med temperaturen for PN-silikon)

• Lækagestrøm (stiger ofte kraftigt med temperaturen)

• Sikkerhedsdriftsgrænserne strammes, fordi den termiske gradient har mindre plads til at trække vejret

Mange stædige diodeproblemer er temperaturudløste og viser sig kun efter, at printkortet har været udsat for vand, indkapslingen varmer op, eller miljøet simpelthen er varmt. At tage højde for disse forhold tidligt reducerer chancerne for en prototype, der opfører sig perfekt på bordet og dårligt i en realistisk indstilling.

Materiale- og familievalg

Silikon er stadig populært i generelle design, fordi det har tendens til at tilbyde lav lækage og robust adfærd på tværs af almindelige drifts temperaturer og spændinger. Germaniumdele viser typisk højere lækage ved samme temperatur, hvilket gør dem mindre attraktive i mange moderne design undtagen til nichebehov.

Et hurtigt kort over almindelige familier:

• Schottky: lav VF ved moderat spænding og hurtig adfærd, ofte parret med højere lækage og begrænset VRRM i mange familier.

• SiC: stærk højspændingskapacitet og ren switching, ofte med højere VF ved lav strøm end silicium Schottky.

• Hurtig PN: et mellemgrund, når omkostninger/tilgængelighed fører beslutningen, med genvindingsadfærd der stadig kræver verifikation.

Et valgsperspektiv, som mange teams finder beroligende, er at beslutte tidligt, hvilken begrænsning der er mest sandsynlig at dominere din design iteration: er du begrænset af tab/temperatur, eller er du begrænset af støj/ringing? Den indramning har tendens til at lede dig mod den rigtige diodefamilie hurtigere end at besætte over en enkelt overskriftsparameter.

Polaritetsidentifikation

Katodebåndet er typisk det hurtigste visuelle tegn, men mærkning varierer på tværs af pakker, båndorientering, spoler og leverandører, og uklarhed opstår ofte præcist, når du er træt eller bevæger dig hurtigt. Når en polaritetsfejl ville koste en prototype, spilde fejlretningstid eller skabe en forvirrende fejltilstand, er en hurtig DMM-check i diode-test mode en lav-efforts måde at reducere den risiko.

Hvad en hurtig diode-mode kontrole typisk viser:

• Forudgående retning: en plausibel VF

• Omvendt retning: OL eller en meget højere aflæsning

Dette lille skridt forhindrer en uforholdsmæssig del af tidlige problemer ved opstart, især når dele er blevet ompakket, håndplaceret eller substitueret under indkøb.

Et workflow, der ofte overlever den første board-opbygning

1) Definer steady og transient omvendte spændinger, vælg derefter VRRM med margen baseret på målte eller realistisk modellerede spikes.

2) Estimer ledning og switching tab, verifikér derefter Tj ved hjælp af pakke-termisk data og PCB'ens reelle køleforhold (kobber, luftstrøm, placeringstæthed).

3) Vælg diodefamilien baseret på switching hastighed og EMI-adfærd, ikke kun på VF.

4) Valider ved hjælp af bænkwaveformer ved temperatur; nær skifteknuder, forvent at den første scopes capture afslører edge-relateret stress, der så mindre ud i den tidlige analyse.

5) Lås valget først, når layoutet og termisk virkelighed er repræsenteret, fordi pakke og kobber ofte bestemmer udfaldet mere end skematisk antyder.

Praktiske metoder til test af dioder

En diode test lykkes sjældent ved at forfølge et perfekt tal; den lykkes ved at bekræfte retning, opdage åbenlyse fejlfunktioner og genkende, hvornår den omgivende kredsløb forvrænger aflæsningen. En DMM i diodemodus er normalt den hurtigste feltkontrol, fordi den anvender en lille kontrolleret strøm og rapporterer fremadgående fald, men aflæsningen bliver meget mere meningsfuld, når du holder konteksten i tankerne: diodetype, forventet strømniveau og om enheden måles i kredsløb eller isoleret. Når symptomet og måleren er uenige, er det ofte opsætningen af måleren, der skal gøres mere bevidst, ikke din tålmodighed.

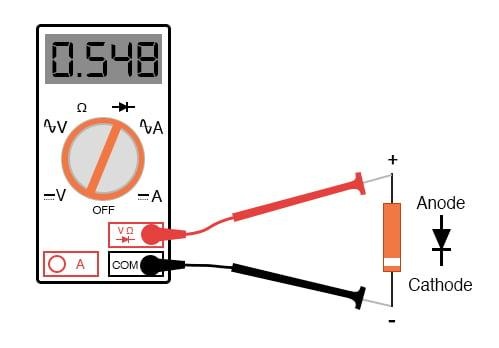

Brug af en DMM i diodemodus

Placer den røde sonde på anoden og den sorte sonde på katoden. En sund siliciumdiode viser typisk omkring 0,55–0,85 V, hvor den nøjagtige værdi afhænger af DMM'ens teststrøm og diodestrukturen. Germanium-enheder viser ofte lavere, cirka 0,2–0,35 V.

Omvend soppene. En sund diode viser typisk OL, en meget høj aflæsning, eller ingen ledning angivelse. I fejlfinding er mønsteret med ledning den ene vej, blokering den anden ofte mere overbevisende end det præcise fremadgående tal.

Hvis dioden viser cirka 0 V i begge retninger, er den effektivt kortsluttet; dette følger ofte efter overstrøm, omvendt polaritet begivenheder eller overspændingsstress.

Hvis den viser OL i begge retninger, kan den være åben, internt revnet, dårligt loddet eller simpelthen ikke blive drevet hårdt nok af måleren til at fremad-bias (et scenarie, der opstår med nogle LED'er, visse Schottky dele afhængigt af målerens adfærd og seriediode strenge).

Det er også værd at bevare følelsesmæssig tilbageholdenhed her: et lidt forkert VF betyder ikke automatisk, at delen er dårlig. Mange fungerende dioder viser højere aflæsninger, når de er kolde, lavere når de er varme, og ændrer sig med DMM'ens teststrøm. Hvis retningstjekket stemmer overens, og VF er plausibel for diodens familie, er det ofte tilstrækkeligt til et første fejlfindingstjek.

Hvorfor in-kredsløbs aflæsninger vildleder

In-kredsløbs test kan lyve, fordi DMM strømmen kan rejse gennem parallelle komponenter i stedet for den målte diode. Alternative stier inkluderer ofte modstande, andre dioder, transistorforbindelser og IC'ens indgangsbeskyttelsesstrukturer. Resultatet kan se overbevisende normalt ud, selvom den diode, der testes, er åben, eller det kan vise ledning begge veje, selvom dioden er fin.

De mest tidskrævende tilfælde involverer ofte skinner og signallinier, der er tilsluttet IC'er, hvor interne beskyttelsesdioder kan klemme målerens strøm og efterligne et fremadgående fald, du ikke forventede.

For at øge tilliden, løft en ledning eller isoler dioden fra det omgivende netværk. At løfte en enkelt ledning er ofte nok; det er hurtigere end fuld fjernelse, det er skånsomt over for padder, og det undgår udvidet fejlfinding baseret på spøgelsesledningsveje.

Et workflow, der ofte føles effektivt er:

• Test in-kredsløb først som triage.

• Hvis der er tvivl, isoler en ledning og test igen.

Denne to-trins vane sparer tid, mens den stadig konvergerer mod en konklusion, du kan stå inde for.

Specielle dioder

Schottky-dioder

Schottky-dioder viser ofte omkring 0,15–0,45 V, så et tal, der føles for lavt, kan være helt legitimt. De bruges bredt i strømforsyninger og højhastighedsretning, fordi det fremadgående tab kan være lavere.

En praktisk advarsel: Schottkys kan forringes ved at udvikle øget lækage, før de fejler som en åbenbar kortslutning. En grundlæggende DMM-test kan stadig se acceptabel ud, mens kredsløbet opfører sig skævt under spænding. Hvis symptomerne tyder på lækage (uventet standby-strøm, skinner der falder, dele der varmes op i hvile), kan en revers-lækagekontrol ved hjælp af en DC-strømforsyning og en seriemodstand afsløre, hvad diodemodus måske ikke kan.

LED'er

LED'ers fremadgående fald er højere end standard siliciumdioder: rød ligger ofte omkring 1,8 V, mens blå/hvid kan overstige 3 V. Nogle DMM'er giver ikke tilstrækkelig overholdelses spænding i diodemodus til at fremad-bias visse LED'er, så måleren kan vise OL, selv når LED'en er sund.

For verifikation af LED'er giver en strømbegrænset kilde (en lille forsyning plus en modstand) ofte et klarere svar end udelukkende at stole på diodemodus, og det reducerer risikoen for utilsigtet overstrøm under testningen.

Zenerdioder

På en DMM ser en Zener typisk ud som en normal diode i fremadgående retning. Den definerende adfærd er den omvendte nedbrydningsspænding (Vz), som de fleste DMM diodemoduser ikke kan nå.

For at bekræfte Zener-handling, brug en DC-strømforsyning og en seriemodstand, omvend-bias Zener, og mål spændingen over den. Vælg modstanden for at holde strømmen inden for et sikkert niveau. Dette tilpasser testen til, hvordan delen opfører sig i faktiske kredsløb og undgår den falske tryghed ved en fremadgående kun kontrol.

IR LED'er

IR-LED'er lyser ofte ikke synligt. Et telefonkamera kan ofte opdage emissionen som et svagt lys, når LED'en er fremad-biaseret, hvilket bliver et praktisk bekræftelsestrin, når DMM-aflæsningen er uklar, eller når du ønsker at bekræfte, at enheden udsender i stedet for blot at lede.

Flytte forbi Bestå/Falde

En god diodetest besvarer tre spørgsmål: leder den i den tilsigtede retning, blokerer den i omvendt retning under testbetingelserne, og stemmer adfærden overens med den diodetype, der bruges i den kredsløbs. Fremadfaldet betragtes ofte bedst som et fingeraftryk, der understøtter en hypotese, ikke som en streng specifikationsrevision.

I fejlfinding peger tvetydige aflæsninger ofte på enten parallelle in-kredsløbsveje eller en mismatch mellem testmetoden og diodens familie. Når måleresultater og kredsløbsymptomer modsiger hinanden, er det ofte klogere at stole på symptomerne og opgradere testen: isolere en ledning, anvende en kontrolleret strøm eller bekræfte Zener-nedbrud med en strømforsyning. Denne tilgang reducerer omarbejdning og hjælper med at undgå at udskifte funktionelle dele, mens den reelle fejl forbliver uberørt.

Dioders funktioner og virkelige anvendelser

En diode får sit omdømme fra retningsbestemt ledning, men virkelige kredsløb opfører sig sjældent som et rent "énvejs-element." Den asymmetri bliver en praktisk håndtag til at forme bølgeformer, guide energi, hvor det er velkomment, og afholde det, hvor det forårsager problemer. I det daglige designarbejde er det svært ikke at udvikle en sund respekt for dioden som en ikke-lineær switch, hvis fremadfald, overgangskapacitans, omvendt genvinding, lækage og temperaturdrift efterlader synlige fingeraftryk på systemadfærden. At behandle disse ikke-ideelle egenskaber som førsteklasses designinput har tendens til at reducere sene overraskelser på bænken.

Envelope Detection i AM-modtagere

I AM-modtagelse bruges dioden almindeligvis til peak/envelope rektifikation. Ved at undertrykke den negative polaritet af RF-bæreren bliver moduleringen tilgængelig som en baseband-lignende spænding ved detektoren udgang. Et RC-netværk, der følger, glatter derefter den rektificerede RF, bytter residual ripple mod evnen til at følge reelle audio-dynamik.

Vælge en RC-tidskonstant mens man bevarer hørbare detaljer

RC-værdien ender med at befinde sig i et snævert, praksisdrevet interval, fordi det skal tilfredsstille to modsatrettede adfærd på én gang: holde ladning mellem RF-toppe, men stadig slippe hurtigt nok til at følge envelope.

RC-mål, der tendere til at fungere i konventionelle AM-envelope detektorer:

• RC meget længere end bærerperioden, således at kondensatoren ikke aflader signifikant mellem RF-toppe.

• RC meget kortere end de hurtigste envelope-variationer af interesse, så output kan følge audioændringer.

Når RC-skævheden bliver for lille, bærer detektorens output overdreven RF-ripple; efter forstærkning fremstår resultatet ofte som grynet eller støjende, og oscilloskopsporet ser som regel rastløst ud. Når RC-skævheden bliver for stor, holder kondensatoren fast på toppe; detektoren mislykkes derefter med at følge hurtige nedadgående envelope-bevægelser, hvilket producerer diagonalt klip, som lytterne ofte beskriver som stumede angreb og reduceret klarhed. En almindelig tuningsmetode starter med bærerfrekvensen og den højeste krævede audiofrekvens, efterfulgt af RC-justering, mens der tjekkes for forvrængning på et oscilloskop og overvåges ændringer i tale klarhed eller percussion respons.

Ikke-ideelle diodede adfærd, der viser sig i detektionsresultater

Fremad fald og overgangskapacitans påvirker rutinemæssigt envelope-detektorens ydeevne på måder, der er lette at undervurdere, indtil svage signaler er involveret. Ved lave RF-amplituder opfører fremad spænding sig som en effektiv detektions tærskel, så følsomheden falder hurtigere, end intuitionen antyder. Det er en grund til, at småsignal-dioder og Schottky-dioder ofte vælges til svagesignal AM-detektion: kredsløbet "vågner simpelthen op" tidligere.

Overgangskapacitans kan også trække på det tunede kredsløb, sænke Q eller skifte resonans og stille reducere selektivitet. Hvis detektoren er tilsluttet uden buffering, eller flyttes under layout, kan frontenden respons bevæge sig nok til at være målbar. En tankegang, der ofte betaler sig, er at betragte detektor-dioden som en del af RF-netværket, ikke som en "kun audio" blok; at bytte diodetyper eller flytte detektorens tilslutning ændrer ofte RF-adfærden på samme tid, selv når baseband-udgangen stadig ser plausibel ud.

Strøm rektifikation

Ensrettere omdanner vekselstrøm (AC) til pulserende jævnstrøm (DC), så filtrering og regulering kan producere brugbare forsyningsskinner. Retningsbestemt konduktans muliggør ensretning, men topologien bestemmer i vid udstrækning, hvordan ripple ser ud, hvor hårdt transformatoren arbejdes, og hvor effektiviteten går tabt. I praksis viser ensretterbeslutninger ofte senere som varme, hørbar transformatorbrummen eller uventet fald under belastning, ofte på de mindst bekvemme tidspunkter.

Halvvejsensrettere

En halvvejsensretter bruger en diode og kun en halv cyklus af AC-bølgeformen. Kredsløbet er nemt at bygge og billigt, men den ubrugte halvcyklus efterlader effektivt tilgængelig energi på bordet. Ripple optræder ved liniefrekvens, hvilket har en tendens til at gøre filtrering mere stædig end forventet, hvilket skubber designere mod større reservoir-kondensatorer og accepterer højere spidse ladningsstrømme.

Disse spidse strømme kan belaste dioden og transformatoren, og de kan forstørre spændingsfald, hvis kildeimpedansen ikke er lille. På bænken præsenterer dette ofte som "det så fint ud uden belastning, så kollapsede det, da jeg bad om strøm," hvilket er mindre mystisk, når den pulserede konduktans er plottet i stedet for gennemsnitlig.

Fuldvejsbroensrettere

En fuldvejsbro bruger fire dioder til at ensrette begge halvdele af AC-bølgeformen. Ripplefrekvensen fordobles, hvilket ofte gør et givet ripplemål lettere at nå med mindre kapacitans end en halvvejs tilgang, og belastningsreguleringen forbedres typisk. Kompromiset er, at strøm flyder gennem to dioder i serie under hver konduktionsinterval, så konduktions tab stiger sammenlignet med en ideel switch eller nogle center-tap arrangementer.

I mange reelle opbygningsprojekter bliver termisk adfærd den afgørende begrænsning. Selv moderate gennemsnitlige belastningsstrømme kan producere mærkbar opvarmning, fordi strømmen ankommer i smalle toppe tæt på AC-bølgeformens top. Spidse strømadfærd bliver ofte kun åbenbar efter at have målt diodetemperaturen under vedvarende belastningsbetingelser i stedet for kun at stole på gennemsnitsstrømsberegninger.

Diodevalg til ensrettere

Valget af ensretterdiode er typisk en balanceakt mellem elektrisk tab, switch-adfærd og stresstolerance.

Almindelige valg faktorer, der ofte balances under design:

• Fremadspænding ved den faktiske driftstrøm (lavere fald betyder generelt mindre dissipation, især på lavspændingsskinner).

• Omvendt genopretningsadfærd (hurtig/blød genopretning har tendens til at reducere switch-tab og reducere ledt/radiert støj i højfrekvente miljøer).

• Overspændingskapacitet og termisk modstand (ladningspulser og inrush kan dominere stress, selv når gennemsnitsstrømmen synes beskeden).

Ved liniefrekvens klarer standard siliciumdioder ofte sig tilstrækkeligt og forudsigeligt. I højfrekvente konvertere kan omvendt genopretning blive en ledende kilde til tab og EMI; på det tidspunkt vælges Schottky-diodes, hurtiggenoprettende silicium eller bredbånds muligheder ofte, fordi deres switch-adfærd er lettere at holde stille og kølig, forudsat at layout og parasitære elementer håndteres med samme omhu.

Spændingsregulering og beskyttelse

Zenerdioder opererer i omvendt gennembrud for at opretholde en omtrent konstant spænding, hvilket understøtter shunt-referencer og klampeadfærd. I praksis kan de virke vildledende enkle: én del, én modstand, færdig; indtil linje-, belastnings- og temperaturgrænser anvendes, og "den lette klampe" forvandles til et varme- og toleranceproblem.

Zener-bias design på tværs af linje- og belastningsbevægelser

En Zener shunt regulator bruger en seriemodstand (eller en strømkilde) til at begrænse strømmen. Designopgaven er at holde Zeneren i drift i et område, hvor den opfører sig som en anvendelig reference uden at blive drevet ind i skadelig dissipation.

Zenerstrømsgrænser, som designere typisk håndhæver:

• Over knæstrømmen, så Zener-spændingen er rimeligt stabil og dynamisk impedans forbliver lav nok til den nødvendige nøjagtighed.

• Under den tilladte maksimale, der er sat af effekt dissipation under værste tilfælde indgangsspænding og minimal belastningsstrøm.

Langvarig pålidelighed afhænger ofte af modstands størrelse under værste tilfælde forhold i stedet for normale driftsforhold. Høj indgangsspænding, let belastning, kold start og høj omgivelsestemperatur kan i væsentlig grad øge Zener-effektdissipation sammenlignet med typisk drift. Termisk stigning er ikke kun et pålidelighedsproblem; det påvirker også drift, og den effektive effektrating afhænger i høj grad af, hvor godt varmen fjernes af kobberareal, luftstrøm og indkapslingsbetingelser.

Når Zener dioder stadig fortjener deres plads i moderne hardware

Switching-regulatorer leverer generelt bedre effektivitet og et bredere praktisk belastningsinterval end Zener shunt-regulering, især når belastningsstrømmen er mere end lille. Selvom, Zener dioder forbliver attraktive i roller, hvor deres adfærd føles ligetil, hurtig og let at forstå under fejlbetingelser.

Almindelige Zener-applikationer set i moderne design:

• Overtryksklampning på strømforsyningsindgange.

• Transientundertrykkelse for langsomme til moderate energibegivenheder (ofte parret med seriemotstand eller et dedikeret TVS-element).

• Enkel referencegenerering, hvor stram præcision ikke er målet, og energitab er acceptabelt.

Et designperspektiv, der tendensielt reducerer skuffelse, er at behandle mange Zener-implementeringer primært som spændingsbegrænsere, medmindre strømbudgettet og det termiske miljø er stabile nok til at understøtte ægte reguleringsadfærd med forudsigelig drift.

Moderne diodefamilier og højpåvirkningsapplikationer

Moderne dioder spænder over flere materialer og strukturer, hver tilpasset omkring begrænsninger som fremadrettet tab, switchinghastighed, temperaturtolerance, blokkeringsspænding eller optisk emission. Den praktiske takeaway er, at "en diode er en diode" stopper med at være en nyttig udsagn, når frekvens, varme og parasitære elementer begynder at påvirke planen.

LED'er

LED'er kan være effektive lyskilder, men de reagerer som strømstyrede enheder mere end spændingsdefinerede belastninger, da fremadrettet spænding varierer med temperatur og produktionsspredning. For små indikatorer kan en modstand-solo tilgang fungere acceptabelt, selvom lysstyrkeuniformitet ofte svinger med strømforsyning og temperatur. For belysning leverer konstant-strøm driverne sædvanligvis mere stabil lysstyrke, bedre levetidsresultater og mere ensartet farveadfærd, fordele der bliver mere værdsatte efter at have set, hvor hurtigt "næsten den samme LED" kan se forskellig ud på tværs af enheder.

Schottky-dioder

Schottky-dioder tilbyder lav fremadrettet spænding og stort set ingen omvendt genopretning, hvilket gør dem til et stærkt valg, når ledningstab eller switchingrenhed er i fokus.

Typiske Schottky-implementeringsmønstre:

• Lavspændings strømføringsskinner, hvor titusinder eller hundredtusinder af millivolt oversættes til reel effektivitet og råderum.

• Højhastigheds klammer på digitale linjer og switching-noder, hvor genopladningsladning ellers ville indsætte støj.

Ulemperne viser sig som højere omvendt lækage og ofte lavere omvendt spændingsvurderinger end mange PN-dioder, hvilket kan blive ubehageligt ved forhøjede temperaturer eller på højere spændingsskinner.

SiC- og GaN-enheder

SiC- og GaN-enheder kan reducere lednings- og switchingtab i højeffektiv strømkonvertering, og de understøtter højere switchingfrekvenser, der kan forkorte magnetiske komponenter og kondensatorer. Til gengæld bliver layout, strayinduktans og driftsstrategi mindre tilgivende. Det er ikke usædvanligt, at forventede effektivitetgevinster mindskes, når ringing tvinger langsommere kanter, eller når yderligere EMI-filtrering tilføjes for at genoprette overholdelse. Enhedsvalget får opmærksomhed, men den fysiske implementering er, hvor løftet enten indfries eller stille bruges.

Laser dioder

Laserdioder muliggør fiberforbindelser, afstandsmåling og sensing, mens de kræver omhyggelig kontrol af strøm, temperatur og optisk feedbackbetingelser. Små ændringer i drive-strøm eller termisk tilstand kan flytte bølgelængde og udgangseffekt nok til at påvirke systemmetrikker. Robuste designs inkluderer almindeligvis strømmbegrænsning, blød-start adfærd og beskyttelse mod reflektioner og ESD, fordi fejltilstandene ofte er pludselige snarere end gradvise.

Data dioder

"Data diode"-arkitekturer håndhæver ensrettet overførsel gennem fysisk og elektrisk struktur snarere end kun at stole på softwarepolitik. Grænsefladen er arrangeret, så en returkanal ikke blot er forbudt, men fraværende med vilje. I høj-sikkerhedsmiljøer omdefinerer dette sikkerhed til en mindre hardwaregrænse, der kan inspiceres og verificeres, hvilket ofte stemmer bedre overens med langvarig driftsmæssig tillid end evig konfigurationsovervågning.

Praktisk udvælgelseskontrolliste

I disse applikationer falder valg af diode typisk ned til en kort liste af ikke-ideale parametre, der afgør, hvordan kredsløbet opfører sig i reelle bølgeformer og reelle temperaturer.

Parametre, der ofte adskiller en ren opbygning fra en problematisk:

• Fremadrettet fald ved den aktuelle driftstrøm.

• Omvendt spændingsråderum, herunder transients.

• Omvendt genopretning og overgangskapacitans.

• Lækage ved temperatur.

• Termisk sti plus pulse/overstrømskapacitet.

• Mekaniske og layoutbegrænsninger, da parasitære elementer kan dominere ved høje kanthastigheder.

Grundlæggende kredsløbsfunktion alene garanterer ikke stabil ydeevne. Pålidelig drift afhænger af at balancere enhedens fysik, kredsløbstopologi, frekvensadfærd, termiske forhold og worst-case bølgeformsforhold, herunder situationer, der er svære at reproducere under indledende test.

Konklusion

Dioder forbliver essentielle, fordi de giver simpel og pålidelig kontrol af strømflow i elektroniske kredsløb. Deres reelle ydelse afhænger af fremadspænding, tilbagestrømning, sammenbrudsvurdering, skiftetid, termiske grænser og fysisk konstruktion. Korrekt diodevalg og test hjælper med at forhindre fejl, forbedre effektivitet, reducere støj og sikre stabil drift i ensrettere, beskyttelseskredsløb, signalveje, strømforsyninger og moderne højhastighedssystemer.

Ofte Stillede Spørgsmål [FAQ]

1. Hvorfor bliver tilbagespændingens spidser i diodkredsløb ofte meget højere end den nominelle forsyningsspænding?

Tilbagespændingsspidser forstærkes ofte af parasitisk induktans, transformator lækageinduktans, relækspoler og hurtige skifteovergange, der interagerer med PCB-kapacitans og ledningsgeometri. I mange praktiske kredsløb repræsenterer den stabile tilbagespænding, der ses på papir, kun en brøkdel af det faktiske peakstress, der opleves under skiftebegivenheder. Disse spidser kan blive så alvorlige, at de overskrider VRRM-vurderinger, selv når den nominelle skinspænding ser sikker ud. Rigtige skifteformeter evalueres derfor nøje i stedet for kun at stole på stationsberegninger.

2. Hvorfor er VRRM-valg baseret på reel transiente opførsel snarere end kun den nominelle skinspænding?

Valg af VRRM baseret kun på den nominelle drifts spænding ignorerer ofte ringning, overshoot, kabel effekter og induktiv skifteopførsel, der optræder under reel drift. Praktiske design inkluderer som regel en ekstra spændingsmargin for at tolerere uventede spidser og layoutinduceret stress. En diode med mere tilbagespændingsrum opfører sig ofte mere forudsigeligt under opstart, fordi den bliver mindre følsom over for parasitiske effekter og måleusikkerheder.

3. Hvorfor bliver tilbagesvar-opførsel kritisk vigtig ved høje skiftefrekvenser?

Ved høje skifte hastigheder skal den lagrede ladning inde i konventionelle PN-dioder fjernes, når enheden overgår til tilbagespænding. Denne tilbagesvarstrøm øger skifte tab og kan excitere stray induktans, hvilket producerer overshoot, ringing og EMI. Når skiftefrekvensen stiger, påvirker tilbagesvar i stigende grad termisk opførsel og bølgeformkvalitet, hvilket gør hurtigere tilbagesvar- og Schottky-enheder mere attraktive i højhastigheds konverteringsdesign.

4. Hvorfor forbedrer Schottky- og SiC-dioder ofte skifteydelsen sammenlignet med standard PN-dioder?

Schottky-dioder undgår stort set klassisk minoritetsbærer tilbagesvar, hvilket hjælper med at reducere skifte tab og overshoot. SiC-dioder kombinerer høj tilbagespændingsevne med ekstremt ren tilbagesvar-opførsel, hvilket gør dem yderst effektive i højspændings- og højfrekvenssystemer. Disse karakteristika forenkler ofte EMI-kontrol og reducerer mængden af aggressiv dæmpning, der er nødvendig for at stabilisere skiftebølgeformer.

5. Hvorfor betragtes diode-junction kapacitans som en stor bekymring i højfrekvente kredsløb?

Junction kapacitans interagerer med omgivende induktans og impedans og skaber resonanser, langsommere overgange, forskydningsstrømme og ringing. Selv når fremadstrøm og tilbagespændingsvurderinger ser acceptable ud, kan overdreven kapacitans degradere skiftehastigheden og injicere uønsket støj i nærliggende noder. I hurtig-skiftende systemer bliver junction kapacitans ofte en af de skjulte faktorer, der påvirker EMI og bølgeforms stabilitet.

6. Hvorfor kan estimater for fremadspændingstab blive unøjagtige, hvis VF behandles som en fast værdi?

Fremad spænding ændrer sig kontinuerligt med temperatur, strømniveau og strømtæthed. Den almindelige “0,7 V” antagelse afspejler kun begrænsede driftsbetingelser for silicium PN-dioder. Under højere strøm kan VF stige betydeligt og øge lednings tab ud over de oprindelige forventninger. Ved forhøjet temperatur kan VF-opførsel også ændre strømfordelingen i parallelle stier, hvilket skaber termisk ubalance og uforudsigelig dissipation. Pålidelige termiske estimater afhænger derfor af brugen af datablads kurver under realistiske driftsbetingelser.

7. Hvorfor er korte overspændingsbegivenheder stadig farlige, selvom gennemsnitlig diodstrøm forbliver lav?

Korte pulser som opstartsstrøm, induktiv kickback og kapacitiv opbygningsbegivenheder injicerer store mængder energi i diode-junction over meget små tidsintervaller. Gentagne overspændinger kan akkumulere varme hurtigere end forventet, især når luftstrøm og PCB-varmespredning er begrænset. Selv når gennemsnitlig strøm ser beskeden ud, kan gentagen pulstress gradvist accelerere termisk træthed og langsigtet nedbrydning.

8. Hvorfor påvirker PCB-layout kraftigt diodens skifteopførsel og EMI-ydeevne?

Skiftloops med stor induktans forstørrer overshoot, ringning og omvendt genopretning stress. Lange spor, dårlig jordforbindelse og ukontrollerede strømbanedige tillader parasitisk induktans at konvertere hurtige skiftkanter til EMI-problemer. Selv en høj kvalitetsdiode kan præstere dårligt inden for et induktivt layout. Design med kompakte strømloops og kontrollerede returbane producerer generelt renere skiftbølger og mere forudsigelig termisk adfærd.

9. Hvorfor validerer ingeniører ofte diodeadfærd ved hjælp af reelle oscilloskopmålinger i stedet for kun at stole på simuleringer?

Simuleringer undervurderer ofte parasitisk induktans, stikforbindelsens adfærd, kabelforhold og høje frekvensringning, der opstår i samlet hardware. Reelle målinger afslører ofte overshoot og transiente adfærd, som ikke var åbenlyse under skematisk niveauanalyse. Ingeniører betragter derfor oscilloskopprobing som en del af selve eksperimentet, fordi dårlige probingmetoder kan forvrænge bølger og skjule det faktiske stress, som dioden oplever.

10. Hvorfor afhænger diodeselectio i stigende grad af systemniveauadfærd i stedet for isolerede databladsspecifikationer?

Moderne design vurderer dioder baseret på, hvordan de interagerer med EMI-grænser, skifttopologi, termiske begrænsninger, layoutgeometri, overspændingsadfærd og langsigtet pålidelighed. En diode, der ser ideel ud fra en enkelt parameter, kan stadig skabe vanskelige overshoot-, støj- eller termiske problemer, når den integreres i det fulde system. Succesfulde design balanserer normalt genopretningsadfærd, kapacitans, spændingsmargin, termiske egenskaber og PCB-implementering sammen i stedet for kun at optimere én hovedspecifikation.
