Digital Signal Processing (DSP): Applications, Evolution og FPGA Comparison Guide

Digital Signal Processing, eller DSP, er en kerneteknologi, der gør hurtig og præcis signalhåndtering mulig i mange moderne systemer.Artiklen forklarer, hvordan DSP udviklede sig fra tidlig begrænset hardware til yderst dygtige chips bygget til hurtig behandling.Den viser også den brede vifte af DSP-applikationer, fra multimediekommunikation og industriel automation til bil- og forsvarssystemer.Derudover sammenligner den DSP-chips med FPGA'er, og viser, hvordan hver enkelt tjener forskellige roller, og hvordan deres kombinerede brug understøtter mere fleksibelt og effektivt digitalt systemdesign.

Katalog

Udforskning af digital signalbehandling (DSP)

Digital Signal Processing (DSP) har etableret sig solidt som en grundlæggende teknologi, der muliggør en bred vifte af moderne innovationer.Dens indflydelse spænder over domæner som telekommunikation, computing, medicinsk diagnostik og forbrugerelektronik.Ved at muliggøre databehandling i realtid imødekommer DSP praktiske behov lige fra stemmegenkendelse og lydklarhed til radaroperationer og mediekomprimering.I hjertet af DSP-funktionalitet er dens specialiserede chips, som udnytter den karakteristiske Harvard-arkitektur og indbyggede hardwaremultiplikatorer.Disse funktioner letter de sofistikerede matematiske beregninger, der kræves til avanceret signalhåndtering.Tilblivelsen af ​​DSP i 1960'erne opstod som et svar på begrænsningerne af de første mikroprocessorer, som ikke kunne opfylde kravene til hastighed eller realtidsbehandling.

DSP begyndte som en teoretisk ramme, begrænset af hardwarebegrænsningerne i dets tidlige år.

De første operationelle DSP-chips dukkede op i slutningen af ​​1970'erne, med milepæle som AMI's S2811 (1978) og Intels programmerbare 2920 (1979).

Et nøgleproblem med disse tidlige chips var fraværet af dedikerede hardwaremultiplikatorer.Denne begrænsning hindrede deres beregningseffektivitet og reducerede deres gennemførlighed for dynamiske realtidsapplikationer, der kræver hurtige behandlingshastigheder.

I 1980 blev NECs MPD7720 en game-changer som den første kommercielle DSP-chip, der inkorporerede en hardwaremultiplikator, hvilket forbedrede ydeevnen ved at accelerere matematiske operationer.Med denne vigtige tilføjelse begyndte overgangen fra koncept til praktisk anvendelse, hvilket lagde grundlaget for en bredere vifte af signalbehandlingsfunktioner.

Ved at udnytte NMOS-fremstillingsteknologien opnåede TMS32010-chippene hurtigere beregningshastigheder end moderne mikroprocessorer.

Disse chips var dog ikke uden ulemper, herunder forhøjet strømforbrug og forholdsvis store fysiske dimensioner.

Banen mod forfining opstod i midten af ​​1980'erne, da man skiftede til CMOS-teknologi til DSP-chipproduktion.Denne overgang gav adskillige fordele:

• Lavere energiforbrug, hvilket forbedrede effektiviteten og udvidede operationelle use cases.
• Reduktion i chipstørrelse, hvilket fører til yderligere udsmykning i designet af kompakte forbrugerenheder.
• Forbedret understøttelse af avancerede applikationer, herunder tale- og billedbehandling, samt udvikling af kunstig intelligens i tidlige stadier.

Sådanne fremskridt uddybede DSP's relevans for forskellige industrier og dyrkede uudnyttede muligheder for problemløsning og fremadrettede funktionaliteter.

I slutningen af ​​1980'erne og ind i 1990'erne forstørrede fremskridt inden for DSP-chips deres indflydelse på tværs af industrier.

• Tredje- og fjerdegenerations DSP-teknologier øgede beregningshastighederne drastisk med mindre, mere bærbare designs, der udvidede deres integration i forbrugerenheder såsom cd-afspillere og mobiltelefoner.
• Kommunikationsinfrastruktur, herunder cellulære netværk og satellitteknologier, blev stærkt afhængig af disse chips til adaptiv filtrering, fejlkorrektion og talekomprimeringsteknikker.

Den øgede effektivitet af DSP på disse domæner:

• Lydens klarhed er forbedret, tilslutningsmulighederne er mere stabile, og brugen af båndbredde er optimeret til lyd- og udsendelsessystemer.
• Leverede transformative oplevelser, der balancerede høj ydeevne med nem adgang, og tilpassede sig samfundsmæssige skift mod større digital fordybelse.

I det 21. århundrede havde DSP omfavnet en æra med specialisering og udviklet sig for at imødekomme de komplekse krav fra branchespecifikke udfordringer.

• Den sjette generation af DSP-chips introducerede skræddersyede designs, der understøtter næste generations industrier, såsom selvkørende køretøjer og biomedicinsk billedbehandling.Disse enheder er afhængige af DSP til behandling af radarsignaler, LiDAR-scanninger og miljøkort.
• Inden for multimediedomæner faciliterede DSP adaptiv streaming, fordybende virtual reality og ultra-high-definition-billeddannelse, hvilket imødekommer den voksende efterspørgsel efter personlige underholdningsoplevelser.

Fokus på tilpasningsevne opstod som et centralt designprincip for moderne DSP-chips:

• Disse chips integreret problemfrit i multifunktionelle enheder, der håndterer dynamiske arbejdsbelastninger effektivt.
• Industrier nød godt af samarbejde mellem forskellige eksperter, såsom multimedieskabere og hardwareingeniører, for at skabe DSP-løsninger, der er i stand til at producere overlegne lyd- og visuelle oplevelser.

Historien om DSP er en opfindsomhed styret af skiftende samfundsbehov og branchespecifikke krav.Når vi ser fremad, afhænger dens udviklingsbane af forskellige teknologiske fremskridt:

• Krympende transistorstørrelser kan føre til chips med hidtil uset processorkraft, hvilket potentielt kan udnytte kvantecomputere til at omdefinere industristandarder.
• Fremtidige applikationer kan strække sig over regulering af massive båndbredder i satellitrelateret kommunikation eller eksekvering af dataløsninger i autonom robotteknologi.

DSP's rejse taler om det dybe samspil mellem teknisk innovation og praktisk problemløsning.Teknologien trives ikke kun på grund af hardwarefremskridt, men også gennem tværfaglig indsigt fra fagfolk, der forstår de nuancerede behov i menneskecentrerede systemer.Ved at omfavne mangfoldighed i perspektiver og omfavne dette skæringspunkt mellem kreativitet og teknologi, lover DSP-innovationer at overskride konventionelle grænser og omforme både industrier og menneskelige oplevelser.

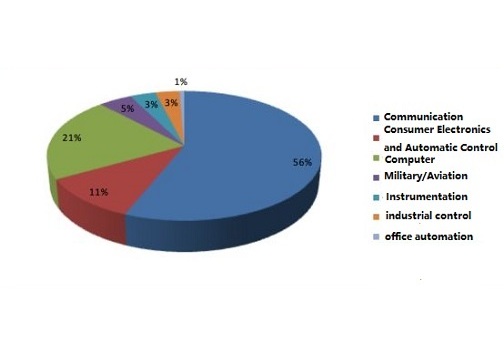

Anvendelser af DSP-chips

Digital Signal Processing (DSP)-chips har i væsentlig grad fremskyndet konverteringen af analoge input til digitale formater, hvilket muliggør hurtig og effektiv hurtig behandling.Disse chips er anerkendt for deres tilpasningsevne, driftseffektivitet og strømbesparende evne, og de er nøglen til innovation på tværs af flere domæner.

Multimediekommunikation

DSP-chips understøtter kernedynamikken i multimediebehandling og forbedring.De udmærker sig i:

• Stemmeteknologier, der muliggør præcis kodning og avancerede støjdæmpningsteknikker.
• Videobehandling, hvor komplekse komprimeringsalgoritmer sikrer effektiv datatransmission.
• Adaptiv afkodning, der letter problemfri fortolkning af indviklede stemme- og billeddata.

For eksempel:

• Mobilnetværk implementerer DSP-chips for at forbedre signalklarheden, reducere latens og tildele båndbredde optimalt.Dette sikrer gnidningsfri funktion af systemer, der håndterer massiv trafik.
• I streamingtjenester muliggør DSP-chips adaptive bitrate-teknologier, hvilket sikrer ensartet videoafspilning i høj kvalitet over forskellige netværksforhold.Sådanne fremskridt løfter seeroplevelserne og imødekommer både afslappet forbrug og professionelle virksomhedskrav.

Industriel automation

Udviklingen af industriel automatisering er afhængig af den hurtige beregning og tilpasningsevne fra DSP-chips.Nøglefunktioner omfatter:

• Giver robotsystemer mulighed for at udføre meget detaljerede opgaver med minimale fejl.For eksempel sætter DSP-chips automatiserede svejserobotter i stand til at justere parametre som temperatur og tryk øjeblikkeligt, hvilket sikrer ensartet produktionsoutput og reduceret materialespild.
• Forbedring af forudsigelig vedligeholdelse gennem diagnostiske analyser.Robotter udstyret med DSP-processorer evaluerer sensordata, såsom vibrationer og temperatur, for at forudse potentielle udstyrsfejl, hvilket reducerer driftsstilstande og udgifter til reparationer.

Disse bidrag forbedrer ikke kun effektiviteten, men forfiner også systemarkitekturer og sætter højere standarder for produktivitet i automatiserede miljøer.

Præcisionsinstrumentering

Højtydende DSP-chips forenkler den operationelle kompleksitet, mens de øger nøjagtigheden af præcisionsmåleværktøjer, såsom:

• Oscilloskoper og spektrumanalysatorer, som er afhængige af DSP-processorer for overlegen signalopløsning og effektiv dæmpning af interferens.
• Medicinsk billedbehandlingsudstyr og miljøovervågningssystemer, hvor for eksempel Texas Instruments' TMS320-serie fungerer som et kendetegn for højhastigheds digitale beregninger og pålidelighed.

På den videnskabelige arena har DSP-teknologi fremmet fremskridt inden for:

• Partikelanalyse til eksperimentel fysik.
• Astronomisk forskning, hvor behandling af svage radio- eller lyssignaler fra rummet accelereres, hvilket giver øget klarhed selv ved tilstedeværelse af interferens.

Disse innovationer understreger DSP-chips’ kapacitet til at understøtte streng nøjagtighed og indviklede analytiske opgaver på tværs af krævende discipliner.

Automotive systemer

Moderne bilteknologier udnytter DSP-processorer til at håndtere komplekse udfordringer og forbedre den samlede ydeevne.Bemærkelsesværdige applikationer inkluderer:

• Understøtter radarbaseret adaptiv fartpilot og anti-kollisionssystemer.
• Muliggør visuel dataanalyse i realtid for autonome køretøjer.For eksempel er en bil, der navigerer på overbelastede byveje, afhængig af DSP-chips til at fortolke en række sensor- og kameradata, hvilket muliggør beslutninger på et splitsekund, der er nødvendige for sikkerhed og præcision.

I elektriske køretøjer bidrager DSP-drevne løsninger til forbedret energiflowstyring, batteridiagnostik og optimering af komponenter som drivaggregater og regenerative bremsesystemer.Disse forbedringer sikrer en mere jævn drift og udvider mulighederne for bæredygtig transport.

Forsvars- og militærteknologier

DSP-processorer spiller en afgørende rolle i at fremme forsvarsinitiativer ved at levere:

• Overlegne radarsystemer med forbedret signalfiltrering og sporingsnøjagtighed.
• Realtidsbehandling til infrarød-styrede systemer inden for missilteknologi, hvilket letter hurtig måldetektion og miljøanalyse.

Praktiske eksempler omfatter:

• Luftkampsystemer, der konsoliderer radarinput til brugbar information, hjælper piloter med at opdage stealth-trusler eller igangsætte modforanstaltninger.
• Rekognosceringsoperationer, hvor DSP-chips identificerer intelligens inden for store datapuljer, hvilket sikrer missionssucces under pres-intensive scenarier.

Disse applikationer fremhæver den transformative virkning af DSP-chips i at hæve både hastigheden og præcisionen af ​​militære operationer og forme strategiske resultater med klarhed og effektivitet.

Gennem deres kapacitet til at behandle komplekse data effektivt omformer DSP-chips løbende de teknologiske principper, der ligger til grund for moderne industrier, og sikrer deres udvikling i både praktiske og udforskende dimensioner.

Valg af den rigtige DSP og FPGA

• Definer behandlingskravet
Identificer, om systemet har behov for sekventiel databehandling eller parallel eksekvering.DSP passer til strukturerede signalbehandlingsopgaver, mens FPGA understøtter flere operationer på samme tid.

• Evaluer algoritmens kompleksitet
Vælg DSP, når designet afhænger af stabile, matematikdrevne algoritmer såsom filtrering eller signalanalyse.Vælg FPGA, når logikken er kompleks og kræver tilpasset hardwareadfærd.

• Overvej behandlingsstil
DSP bruger instruktionsbaseret behandling med forudsigelig timing.FPGA udfører parallel behandling, hvilket forbedrer ydeevnen i højhastigheds- eller multi-stream-systemer.

• Tjek fleksibilitetsbehov
Brug FPGA, hvis designet kan ændre sig eller kræver opdateringer på hardwareniveau.DSP er mere velegnet, når systemdesignet er fast og ikke behøver hardwaremodifikation.

• Vurder udviklingsindsats
DSP-systemer er nemmere at udvikle ved hjælp af softwareværktøjer.FPGA kræver viden om hardwaredesign og mere udviklingstid på grund af HDL-baseret programmering.

• Gennemgå præstationskrav
Vælg FPGA til high-throughput applikationer såsom billedbehandling eller dataanalyse.DSP er ideel til kontrollerede miljøer som lydbehandling og kommunikationssystemer.

• Analyser omkostninger og tidsbegrænsninger
DSP er generelt mere omkostningseffektiv og hurtigere at implementere til standardapplikationer.FPGA indebærer højere upfront-omkostninger, men giver langsigtet fleksibilitet til komplekse systemer.

• Match applikationstype
DSP er meget udbredt i forbrugerelektronik, lydsystemer og kontrolenheder.FPGA foretrækkes i avancerede systemer som radar, højhastighedsnetværk og realtidsdataplatforme.

• Plan for skalerbarhed
Vælg FPGA, hvis systemet kan udvides eller kræve yderligere funktioner over tid.DSP er velegnet til stabile designs med definerede funktioner.

• Overvej hybridløsninger
Kombiner DSP og FPGA, når både præcis beregning og parallel behandling er nødvendig.DSP håndterer dataanalyse i realtid, mens FPGA administrerer flere datastrømme effektivt.

Konklusion

DSP-teknologien er vokset fra et specialiseret behandlingskoncept til en stor del af moderne elektronik og intelligente systemer.Dens evne til at behandle signaler hurtigt, pålideligt og effektivt har gjort det værdifuldt på tværs af mange industrier.Artiklen viser også, at mens DSP-chips forbliver stærke i algoritmedrevne realtidsopgaver, tilbyder FPGA-teknologien ekstra fleksibilitet til parallel og tilpasset behandling.Efterhånden som systemkravene fortsætter med at stige, forventes den kombinerede brug af DSP og FPGA at spille en endnu større rolle i opbygningen af ​​hurtigere, smartere og mere tilpasningsdygtige digitale løsninger.

Ofte stillede spørgsmål [FAQ]

1. Hvad er DSP?

En digital signalprocessor er en type mikroprocessor designet til at håndtere digitale signaler, der stammer fra analoge kilder.Den udfører operationer såsom filtrering, modulering, komprimering og dataanalyse.Disse funktioner understøtter applikationer i lydsystemer, kommunikationsnetværk, medicinsk udstyr og billedbehandlingssystemer.Ved at konvertere analoge signaler til digital form muliggør det nøjagtig behandling og ensartede resultater, som er svære at opnå med kun analoge metoder.DSP-teknologi er meget udbredt i enheder som smartphones, lydudstyr og industrielle systemer.

2. Hvad er DSPs definerende funktioner?

Digitale signalprocessorer er bygget til at behandle data hurtigt og med høj nøjagtighed.De kan fuldføre multiplikation og addition i en enkelt clock-cyklus, hvilket hjælper med at håndtere komplekse beregninger effektivt.Deres design bruger ofte separate hukommelsespladser til instruktioner og data, hvilket gør det muligt at få adgang til begge dele på samme tid og forbedre hastigheden.Højhastigheds intern hukommelse understøtter hurtig dataoverførsel med minimal forsinkelse, hvilket er nyttigt i realtidsopgaver.De omfatter også effektiv afbrydelseshåndtering, så systemet kan reagere hurtigt på eksterne signaler.Derudover understøtter DSP'er parallel behandling og pipelining, hvilket gør det muligt for flere operationer at køre på én gang og øger den samlede ydeevne.

3. Hvorfor er digital signalbehandling overlegen i forhold til analoge metoder?

Digital signalbehandling giver mere stabile og nøjagtige resultater sammenlignet med analoge metoder.Analoge signaler kan forringes over afstand eller på grund af støj, hvilket påvirker signalkvaliteten.I modsætning hertil er digitale signaler mindre følsomme over for interferens, hvilket hjælper med at bevare dataintegriteten.Forbedringer i konverteringsteknikker gør det nu muligt for digitale systemer at opretholde signalrepræsentation af høj kvalitet med minimalt tab.Dette gør DSP velegnet til præcisionsbaserede applikationer såsom medicinsk billeddannelse og rumfartssystemer.Dens pålidelighed og fleksibilitet understøtter også avancerede teknologier som autonome systemer, hvor der kræves databehandling og nøjagtighed i realtid.
