Kryogen køling til SiC- og GaN-enheder: ydeevne, fordele og udfordringer

Kryogen køling bruges til at forbedre ydeevnen, effektiviteten og effekttætheden af enheder med brede båndgab såsom SiC MOSFET'er og GaN HEMT'er.I miljøer med lav temperatur ændres enhedens adfærd, hvilket påvirker modstanden i tilstanden, nedbrudsspændingen, koblingstab og pålidelighed.Denne artikel forklarer, hvordan SiC-, GaN- og siliciumenheder fungerer under kryogene forhold, hvordan kryogen køling understøtter MW-skala SiC-konvertere, og hvilke designudfordringer der påvirker emballage, EMI-filtrering, termisk kontrol og sikkerhed.

Katalog

SiC-enheder og kryogene kølestrategier

Enhedsadfærd under kryogene forhold

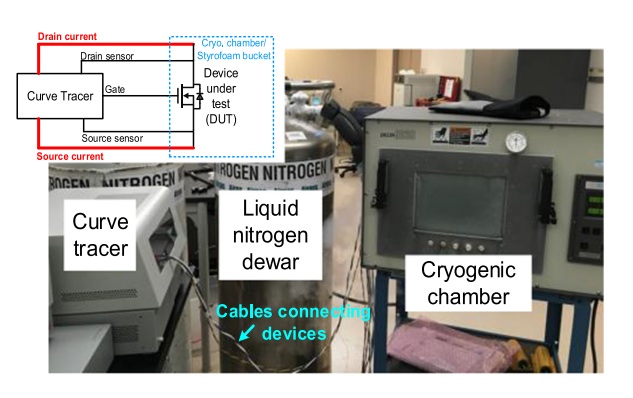

At udforske, hvordan kraftenheder fungerer under ekstreme lave temperaturforhold, kræver en strengt kontrolleret kryogen indstilling.Der anvendes et dedikeret kryogent temperaturkammer, som udnytter flydende nitrogen til at opnå temperaturområder, der omfatter omgivelsesniveauer ned til 93 K. Sådanne kamre er grundigt isolerede, både indvendigt og udvendigt, for at opretholde stabile temperaturniveauer og samtidig undertrykke ydre påvirkninger.Præcisionsinstrumentering, såsom B1505A-kurvesporeren udstyret med Kelvin-forbindelser, er implementeret for at sikre nøjagtig karakterisering af enheder under test (DUT).Kelvin-forbindelser, der bekæmper signalforvrængninger og fejl, der opstår som følge af kabelmodstand eller parasitisk induktans under målinger, og fremmer derved højere troværdighed i de registrerede data.

Hver detalje i testmiljøet afspejler akkumuleret ekspertise, hvor faktorer som kabelintegritet eller ekstern interferens i væsentlig grad kan forme måleresultater.Stærke testopsætninger er påkrævet i højpræcisionsarbejde, da små fejl kan skjule vigtige detaljer i enhedens ydeevne, især ved lave temperaturer.

Ydeevne af SiC-, GaN- og Si-enheder i kryogene miljøer

De varierende termiske reaktioner fra silicium MOSFET'er, siliciumcarbid (SiC) MOSFET'er og galliumnitrid (GaN) HEMT'er afslører forskellige materialeegenskaber under kryogene forhold, hvilket giver vigtig komparativ indsigt til avancerede tekniske applikationer.

Karakteristika for silicium (Si) MOSFET'er

• Indledende effekt: Reduceret modstand i tilstanden på grund af forbedret bærermobilitet ved kryogene temperaturer.

• Transportør fryse-ud: Under ca. 100 K mister ladningsbærere mobilitet på grund af reduceret termisk excitation, hvilket øger modstanden betydeligt.

• Breduktion Spændingsreduktion: Et fald i gennembrudsspændingen observeres, når temperaturen falder, hvilket kompromitterer højspændingspålidelighed.

• Implikationer: De temperaturafhængige begrænsninger viser iboende udfordringer ved at bruge silicium til applikationer, der kræver ekstrem miljømæssig modstandskraft.

Fremskridt i Gallium Nitride (GaN) HEMT'er

• Modstandsreduktion: Konsekvente fald i on-state modstand, med niveauer, der falder mere end fem gange sammenlignet med stuetemperaturer.

• Nedbrydningsspændingsstabilitet: Opretholder stabile værdier på tværs af forskellige kryogene områder, hvilket forstærker pålideligheden.

• Materiale egenskaber: Stærk kovalent binding og bred båndgab minimerer i sagens natur termisk omrøring, hvilket bidrager til overlegen ydeevne.

• Teknisk potentiale: For design, der prioriterer effekttæthed og effektivitet, repræsenterer GaN et levedygtigt og innovativt materialevalg til kryogen brug.

Unikke præstationstræk for siliciumcarbid (SiC) MOSFET'er

• Modstandsdynamik: Modstanden i tilstanden stiger under kryogene forhold, potentielt på grund af ufuldkommenheder i krystallinske strukturer eller materialeegenskaber, der hæmmer elektronmobilitet.

• Nedbrydningsspændings robusthed: Pålidelige gennembrudsspændinger opretholdes på tværs af varierende kryogene temperaturer, tilpasset GaN-ydelsen.

• Ansøgningspotentiale: Demonstrerer potentiale inden for specialiserede områder som rumudforskning og superledende systemer, hvor højspændingsstabilitet ved ultralave temperaturer er afgørende.

Analyse af termisk ydeevne på tværs af disse materialer tyder på, at GaN HEMT'er tilbyder en optimal kombination af reduceret on-state modstand og ensartet nedbrudsspænding, der overgår silicium og SiC MOSFET'er i kryogene miljøer.Denne tendens antyder et bredere brancheskifte i retning af at prioritere GaN til banebrydende applikationer.

Materialevalg til kolde miljøer kræver en afbalanceret tilgang, der tager hensyn til enhedsgrænser, termisk kontrol, pålidelighed og omkostninger.Samarbejde mellem materialevidenskab og elektroteknik understøtter forbedringer i vækstmetoder og emballage, hvilket hjælper enheder med at yde bedre ved lave temperaturer.

High-Power SiC Converter Implementering med kryogenisk køling

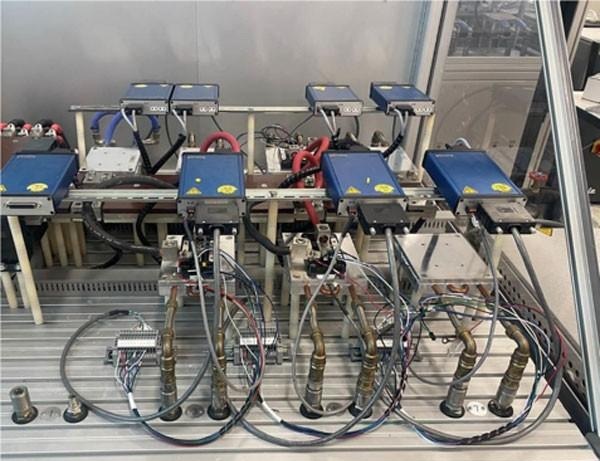

Kryogene køleapplikationer til MW SiC-konvertere

Kryogen køling bliver i stigende grad brugt i megawatt (MW)-skala SiC-baserede konvertere for at opnå overlegen systemydelse, især i avancerede elektriske fremdriftsteknologier som dem, der findes i elektriske fly.Disse omformere fungerer på en ±500 V DC-bus og genererer højfrekvente trefasede udgange på op til 3 kHz.Ved omhyggeligt at kontrollere omgivende temperaturer og sænke krydstemperaturer på SiC-enheder under højeffektdrift, letter kryogene systemer energireduktion, mens de understøtter komponenterne, da de opretholder høje arbejdsbelastninger uden at gå på kompromis med pålideligheden.

Derudover påvirker kryogen køling perifere systemer såsom samleskinner og induktorer ved at forbedre den termiske og elektriske ydeevne.Lavere modstands- og kernetab på grund af nedsatte driftstemperaturer fører til snævrere termiske tolerancer, som indirekte adresserer materialespænding og reducerer ældningshastigheden i induktive elementer.Langsigtet driftseffektivitet er sikret selv under store elektriske og termiske belastninger på grund af disse fordele.

Forbedrede designs til aeronautiske kryogene konvertere har afsløret yderligere fordele, herunder reduceret vægt og reduceret systemvolumen.Disse justeringer passer problemfrit med industriens mål for at optimere nyttelastkapaciteten og øge flyeffektiviteten.

Enhedsovervejelser for MW-effektniveauer

SiC-strømmoduler foretrækkes i stigende grad i MW-effekttæthedsscenarier på grund af deres materialestyrker og avancerede produktionskapaciteter sammenlignet med andre teknologier såsom Si MOSFET'er og GaN HEMT'er.Optimal funktion kræver dog præcis overholdelse af kryogene begrænsninger, især opretholdelse af driftstemperaturer omkring 257 K og undgåelse af forhold under 225 K. Lavere temperaturområder er endegyldigt vist at inducere nedbrydning af silikonegelindkapsling, et fænomen identificeret gennem omfattende fejlanalyse og accelererede materialespændingsundersøgelser.

Effektomformeren bruger en tre-niveau aktiv neutral-punkt fastspændt (3L-ANPC) topologi.To interleaved 500 kW invertere med koblede induktorer er indrettet til at levere en kombineret 1 MW effekt.

Reducerede switch- og ledningstab: Interleaving-konfigurationen reducerer enhedstab, mens den håndterer strøm- og spændingsrippel for stabil outputkvalitet.

EMI-filteroptimering: Støjreduktion opnås ved at forfine elektromagnetisk interferens (EMI) filtre, styret af iterativ prototyping og overensstemmelsesmodellering for at opfylde strenge DO-160 luftfartsstandarder.

Statiske og dynamiske funktioner i højeffektsystemer drager fordel af skræddersyede moduleringsteknikker.En lovende tilgang er adaptiv modulering: dynamisk ændring af koblingsfrekvenser baseret på belastningsniveauer for at reducere slid på komponenter og forbedre feltholdbarheden.

Design af køleinfrastrukturen

Kryogene køleopsætninger i MW SiC-moduler anvender typisk kølet nitrogengas på grund af dens konsekvente køleprofil og evne til at undgå lokale temperaturanomalier, et problem forbundet med direkte flydende nitrogenkøling.Systematiske designs bruger kryogene varmevekslingsmetoder, såsom nitrogengas, der strømmer gennem spoler placeret i flydende nitrogen.

Funktionerne omfatter:

• Tilpasning af spolens nedsænkningsdybde og dynamiske gasflowjusteringer, hvilket muliggør skræddersyet kontrol over koldplade-termiske forhold, der er vært for SiC-strømmoduler, hvilket sikrer ensartet fordeling og mindsker risikoen for overophedning eller underafkøling.

• Inkorporering af termiske dynamiske simuleringer under designfaser: Finite element-modeller forudsiger temperaturmønstre og strømningsuregelmæssigheder på tværs af planlagte kryogene veje i konvertere, strømliner analyse og sikrer praktiske justeringer for driftseffektivitet.

• Pålidelighedsforbedringer ved hjælp af fejltolerante køleveje: En redundansstøttet tilgang sikrer ensartet temperaturkontrol under fejlscenarier, ideel til rumfartsapplikationer, hvor systempålidelighed er vigtig.

Igangværende forskning udvider på hybride kryogene kølestrategier, der kombinerer gasbaserede systemer med faseskiftende materialer, og integrerer disse udviklinger i fremtidige systemer designet til at øge energitætheden og styre køleperioder autonomt.Disse transformative systemer understreger den uundværlige rolle af kryogen afkøling i fremme af MW-niveau SiC-konvertere, der bygger bro mellem teknologiske innovationer med skalerbar implementeringspraksis.

Udfordringer i kryogen køling til SiC- og GaN-enheder

Kryogen køling står i spidsen for at forbedre ydeevnen af wide-bandgap (WBG) enheder som SiC og GaN transistorer.Ved ekstremt lave driftstemperaturer observeres forbedringer i elektrisk ledningsevne, termisk effektivitet og pålidelighed, hvilket baner vejen for overlegen ydeevne.Derudover muliggør disse lave temperaturer lette ledere med høj effekttæthed, hvilket gør kryogenkølede strømkonvertere særligt attraktive for industrier som rumfart, bilindustrien og datacentre.Men overgangen fra eksperimentelle succeser til storskala implementering introducerer tekniske og logistiske udfordringer, hvilket understreger denne teknologis begyndende karakter i praktiske anvendelser.

Udfordringer i emballage til kryogen køling

Håndtering af elektromagnetiske parasitter og strømensartethed

Udvikling af kryogen-kompatible pakker nødvendiggør at overvinde elektromagnetiske parasitter og sikre ensartet strømfordeling på tværs af højeffekt WBG-enheder.GaN HEMT'er og andre lignende komponenter, på grund af deres højere effekttætheder og hurtigere koblingshastigheder, gør denne opgave mere og mere indviklet.Praktiske emballageløsninger skal dykke ud over teoretiske designs og udnytte iterative tests i kryogene miljøer, da praktiske applikationer ofte afdækker latente ydeevneproblemer.Sofistikerede simuleringsværktøjer skal, selvom de er uvurderlige, suppleres med praktisk evaluering for at opnå robuste designs, der stemmer overens med operationelle realiteter.

Materialevalg: Silikonegel vs. epoxybaserede indkapslingsmidler

Den mekaniske ydeevne af indkapslingsmidler under kryogene forhold er en afgørende overvejelse.Silikonegeler, som udmærker sig ved standarddriftstemperaturer, forringes i fleksibilitet ved ekstrem kulde og risikerer enhedens integritet.Omvendt tilbyder epoxybaserede indkapslingsmidler, selvom de er sprøde under kryogene miljøer, en grad af strukturel soliditet.At finde balance gennem hybridsammensætninger, såsom blanding af bløde polymerer med forstærkede materialer, åbner nye veje for holdbarhed.Nogle forsøg har helt givet afkald på indkapsling for at opretholde lavere termisk modstand, men dette skaber afvejninger i isolering og holdbarhed, hvilket udfordrer deres gennemførlighed til de fleste applikationer.

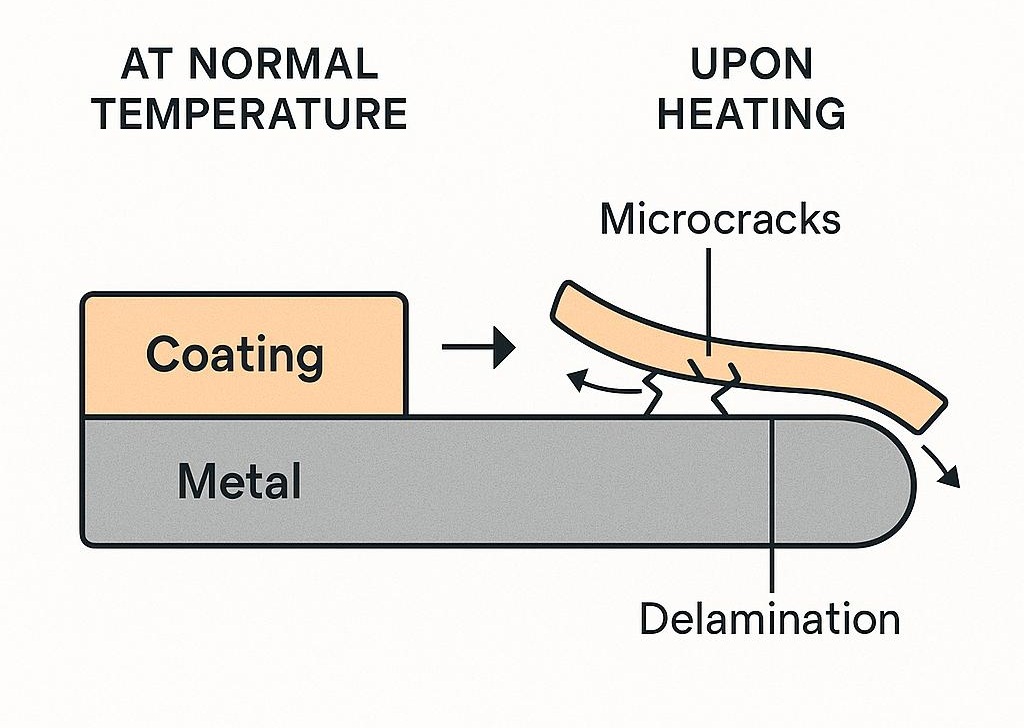

Afbødende termisk udvidelsesmismatch

Termisk ekspansionsmismatch mellem komponenter med varierende koefficienter er fortsat et stort problem i kryogene systemer.Dette fænomen fører til indre spændinger, revner eller endda delaminering under termisk cykling.Løsninger fokuserer på klæbemidler og sammenkoblinger konstrueret til kompenserende fleksibilitet.Design iterationer, informeret af eksperimentelle data, har introduceret spændingsdissiperende strukturer for at opveje nedbrydning over længere tids brug.Selvom der er gjort fremskridt i isolerede tilfælde, er en samlet, skalerbar metode til at modvirke disse uoverensstemmelser stadig uhåndgribelig, hvilket understreger den intensive udvikling, der stadig afventer på dette område.

EMI-filterdesign til kryogene kølesystemer

Kryogen køling frigør potentialet for højere koblingsfrekvenser, hvilket muliggør kompakte EMI-filterdesign og fremme systemminiaturisering til begrænsede applikationer, såsom rumudforskning.Dette kommer dog på bekostning af øget EMI-støj ved høje frekvenser.Dette introducerer koblingskompleksiteter, der udfordrer konventionelle filterarkitekturer.

Kryogene miljøer favoriserer reducerede resistive tab i induktorviklinger, men magnetiske kernematerialer, der er afgørende for EMI-filtrering, klarer sig ofte dårligere på grund af nedsat kernepermeabilitet under disse forhold.Husdesign, der tager højde for termiske egenskaber og fokuserer indsatsen på aktivt at kompensere for sådanne tab gennem forbedrede materialer eller feedback-mekanismer, har vist lovende.Filterdesign er forbedret over tid for at balancere effektivitet og støjreduktion, hvilket understøtter bredere brug.

Operationelle og sikkerhedsmæssige begrænsninger af kryogene kølesystemer

Flydende nitrogenstyring og systemkompleksitet

Anvendelse af flydende nitrogen som kølemedium komplicerer systemdesign på grund af dets fysiske egenskaber.Dens tæthed kræver sikker indeslutning for at forhindre trykopbygning, mens de ekstremt lave temperaturer kan resultere i dampfrysning, hvilket risikerer kondensationsinducerede kortslutninger.Dampkontrol og forbedrede tætningsmetoder tilføjes under test.Gentagne justeringer reducerer risikoen og opretholder systemets pålidelighed ved at kombinere design og praktisk beskyttelse.

Termisk isolering og sikkerhedsforanstaltninger

Effektive isoleringsstrategier er afgørende for at opretholde operationel levedygtighed i kryogene kølesystemer, samtidig med at personale og udstyr beskyttes.Utilsigtet eksponering for flydende nitrogen indebærer betydelige risici, som nødvendiggør konstruerede termiske barrierer og flerlagsisoleringskonfigurationer.Ydermere er implementeringen af ​​sikkerhedsprotokoller og strenge træningsprogrammer dukket op som en effektiv forebyggende ramme.Bemærkelsesværdige succeshistorier fra eksperimentelle implementeringer understreger, hvordan termisk design direkte reducerer sikkerhedsrisici og samtidig opretholder en effektiv systemydelse.

Proaktiv risikostyring

Integrering af kryogen køling i højeffekts elektriske systemer nødvendiggør en fremsynet risikostyringstilgang.Systemkomponenter skal tåle ekstreme temperaturvariationer uden at gå på kompromis med funktionaliteten, hvilket kræver grundig overholdelse af sikkerhedsbestemmelser og robust kvalitetskontrol.Træning af personale i håndtering af kryogene systemer, parret med risikovurderinger, der er følsomme over for potentielle fejlpunkter, har vist sin værdi.Denne proaktive planlægning belyser vejen mod en bredere implementering, hvilket afspejler en industri, der prioriterer både innovation og pålidelighed for en sikrere og mere effektiv fremtid.

Konklusion

Kryogen køling giver et stærkt potentiale for højeffekt SiC- og GaN-systemer, især inden for rumfart, elektrisk fremdrift, superledende systemer og kompakte strømkonvertere.Det kan reducere tab, forbedre termisk ydeevne og understøtte højere effekttæthed, men praktisk brug kræver omhyggelig kontrol af temperaturgrænser, emballagematerialer, køleinfrastruktur, EMI-adfærd og flydende nitrogensikkerhed.Med korrekt enhedsvalg, termisk design og risikostyring kan kryogen køling hjælpe med at fremme pålidelig, effektiv og kompakt strømelektronik til krævende applikationer.
