Komplet guide til sekventielle logiske kredsløb og deres applikationer

Sekventielle logiske kredsløb er digitale systemer, der lagrer og bruger tidligere data til at påvirke strømudgangene.I modsætning til kombinationskredsløb er de afhængige af hukommelseselementer såsom flip-flops, der tillader systemer at spore tilstande og reagere over tid.Denne artikel forklarer, hvordan sekventielle kredsløb fungerer, deres nøglekomponenter som tællere, registre og impulsgeneratorer og deres rolle i applikationer som mikroprocessorer, kommunikationssystemer og automatiseringskontrol.

Katalog

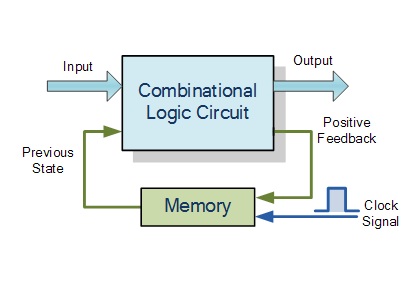

Sekventiel logikoversigt

Computersystemer, der oprindeligt fungerede som elementære regnemaskiner, har gennemgået en bemærkelsesværdig transformation til at blive rygraden i moderne teknologiske økosystemer.Dette skift, især accelereret i 1970'erne, var drevet af det presserende behov for konsekvent validering og pålidelig funktionalitet i beregningsoperationer.Hardwarens fremadskridende kraft og softwarens spirende kompleksitet afslørede en udfordring: at sikre, at systemer kunne fungere pålideligt i realtid og adaptive miljøer.Denne udfordring fungerede som katalysatoren for fremkomsten af ​​sekventiel logik, som introducerede robuste mekanismer til at overvåge og reagere på dynamiske systemtilstande.Gennem denne innovation udviklede beregningsprocesser sig ud over grundlæggende beregninger til værktøjer, der afspejler menneskelige ambitioner om præcision og pålidelighed i komplekse scenarier.

Sekventielle kredsløb adskiller sig fra kombinationskredsløb ved at inkorporere hukommelse, en væsentlig egenskab til at imødekomme den indviklede efterspørgsel fra moderne digitale systemer.Hukommelsens rolle i disse kredsløb er ikke blot en designbekvemmelighed, men en kritisk faktor, der muliggør nuanceret beslutningstagning ved at tage højde for historiske tilstande ud over nuværende input.Denne dobbelte afhængighed transformerer beregning til en proces, der afspejler vedholdenhed og tilpasningsevne, kvaliteter, der er dybt forbundet med problemløsning og fremsyn.

I modsætning til deres kombinationsmodstykker afhænger udgangene af sekventielle kredsløb ikke kun af de aktuelle input, men også af de lagrede historiske tilstande, der er bevaret i kredsløbet.Denne struktur tillader sekventielle kredsløb at implementere tilstandsovergange, styret af specifikke operationelle krav.

For eksempel:

• Synkrone kredsløb anvender diskrete tidsintervaller, der reguleres af kloksignaler, hvilket understreger præcision og forudsigelighed.

• Asynkrone kredsløb implementerer tilstandsovergange baseret på kontinuerlige inputændringer, hvilket giver umiddelbarhed og fleksibilitet i reaktionen.

Disse forskelle giver sekventielle kredsløb alsidighed, hvilket muliggør scenarier, hvor præcision skal væves sammen med tilpasningsevne.

Feedback-sløjfer er hjørnestenen i sekventielle kredsløb, der sikrer fastholdelse og integration af systemtilstande over tid og letter beregningsmæssig kontinuitet.Ved at behandle både nuværende input og tidligere tilstande til et sammenhængende output, legemliggør disse kredsløb en delikat balance mellem historisk bevaring og responsiv evolution.

Dette koncept er uvurderligt, når man laver digitale systemer, der emulerer vedholdenhed, såsom:

• Mikroprocessorer, hvor hukommelsesopbevaring understøtter komplekse beslutningskæder.

• Hukommelsesenheder, der tillader lagring og hentning af data, der er afgørende for driftskontinuitet.

• Kontrolmekanismer designet til operationel reaktion i realtid.

Sekventielle kredsløb bliver især virkningsfulde i scenarier, hvor nuanceret lydhørhed er parallelt med menneskelignende skelneevne, såsom beslutningstagningssystemer i realtid.I løbet af årtier har deres evne til at bevare og udnytte lagrede tilstande givet samfundet mulighed for at skubbe grænserne for innovation, fra at konstruere simple datalagringsteknikker til at konstruere avancerede systemer, der viser næsten instinktiv tilpasning til skiftende input.

Tre kerne sekventielle logiske enheder

Sekventielle logiske kredsløb udgør rygraden i moderne digitale systemer, og tilbyder tilpasningsmuligheder til at imødekomme en bred vifte af applikationer.Betjeningen af ​​disse kredsløb afhænger af tre kerneenheder, der hver demonstrerer væsentlige funktionaliteter og anvendelighed.

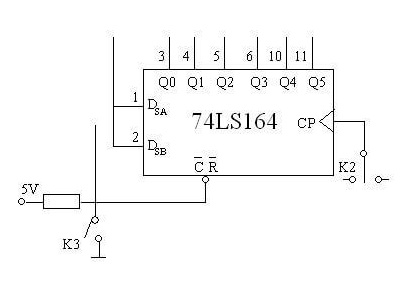

Tællere

Tællere, som integrerede elementer i sekventielle logiske kredsløb, bruger flip-flops til at tælle og spore inputimpulser.Denne evne positionerer dem som centrale i applikationer som timing, frekvensdeling og hændelsesovervågning.Den øvre grænse for pulstal, som en tæller kan behandle, bestemmes af dens modul, som definerer rækkevidden af ​​dens gyldige tilstande og kan følge binære, decimale eller brugerdefinerede talsystemer baseret på designspecifikationer.

Tællere er kategoriseret i konfigurationer, der inkluderer:

• Synkrone tællere: Hvor alle flip-flops opdaterer deres tilstande samtidigt, hvilket sikrer præcis timing og ensartet drift.

• Asynkrone tællere: Hvor tilstandsændringer udbreder sig sekventielt, introducerer forsinkelser, der kan være egnede til opgaver med specifikke tidskrav.

• Specialiserede tællere: Såsom inkrementerende, dekrementerende eller reversible tællere, designet til opgaver lige fra industriel automatisering til hardwarebaseret tilstandssporing.

Anvendelser af tællere:

• Kommunikationssystemer: Spor transmissionscyklusser for at synkronisere datapakker.

• Indlejrede systemer: Styr LED-blinkmønstre eller reguler frekvensen i signalgenerering.

• Digitale ure: Giver tidtagningsnøjagtighed gennem pulstælling.

Det strukturelle design af en tæller har stor indflydelse på dens pålidelighed.For eksempel er synkrone tællere mere effektive til højhastighedsoperationer på grund af deres reducerede udbredelsesforsinkelser, hvilket giver mulighed for at tilpasse systemets ydeevne med omkostnings- og kompleksitetsbegrænsninger.

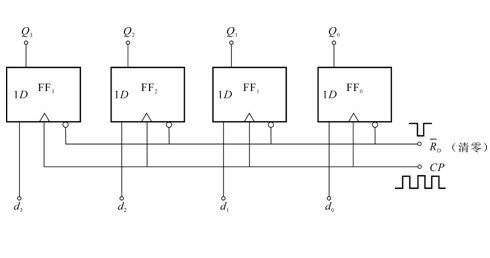

Registre

Registre fungerer som korttidslagringsenheder, der er uundværlige i digital systemarkitektur.De opbevarer midlertidigt data, instruktioner eller mellemliggende beregningsresultater, styret af flip-flops.Hver bit gemt information kræver en dedikeret flip-flop, der afspejler den indviklede, men alligevel modulære karakter af deres design.Visse varianter, såsom skifteregistre, muliggør datamanipulation i bestemte retninger, en funktion, der er ideel i applikationer som seriel kommunikation og fejlkontrol.

Nøglebrugsscenarier for registre:

• Central Processing Units (CPU'er): Gem mellemliggende data for hurtig adgang og beregning.

• Seriel-til-parallel konvertering: Skifteregistre bruges til billedbehandling eller brokobling af perifere enheder.

• Fejldetektering: Letter mønstermatchning og datamanipulation i systemer med høj pålidelighed.

Registre kan inkorporere master-slave eller edge-triggede flip-flop-konfigurationer, hvilket gør dem tilpasselige til forskellige operationelle regimer.Ved at optimere synkroniseringsteknikker, herunder laveffekt flip-flop-design, kan det forbedre både ydeevne og energieffektivitet.

Registre rummer en balance mellem enkelhed og funktionalitet.Deres grundlæggende design modsiger den dybe indvirkning, de har, som det fremgår af deres brug i indviklede systemer, der involverer opgaver som kryptering eller højhastighedsdatarouting.

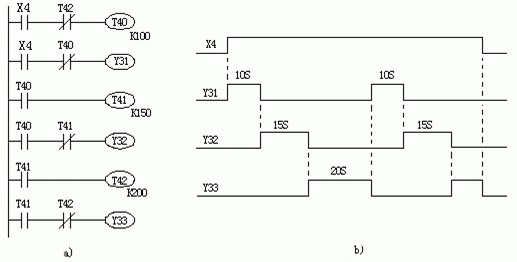

Sekventielle pulsgeneratorer

Sekventielle impulsgeneratorer har til opgave at producere velordnede impulser, synkroniseret til clock-cyklusser.Disse impulser tjener som kontrollerede signaler, der er kritiske til at koordinere digitale operationer.Deres nytte spænder over en række forskellige domæner, hvor nøjagtig timing og koordinering er altafgørende, herunder:

• Motorstyringssystemer: Orkestrere handlinger i motorer og robotmaskiner.

• Bølgeformsyntese: Generer digitale bølgeformer til test eller kommunikation.

• Fejldetektion: Giver deterministisk signalering til fejlkorrektionsprotokoller.

Tekniske anvendelser af pulsgeneratorer:

• Aktiver sekventiel udførelse i automatiserede systemer, såsom robotarme eller transportbåndsmekanismer.

• Konverter timingsignaler til præcise fysiske handlinger, der bygger bro mellem digital logik med enheder fra den virkelige verden som mikrocontrollere og aktuatorer.

• Forbedre signalbehandlingsnøjagtigheden, afgørende for avancerede modulerings- og fejlkorrektionsteknikker.

Et vigtigt aspekt af pulsgeneratordesign er at opretholde harmoni mellem clockfrekvens og pulstiming.Oscillatordrevne kredsløb skal opfylde designspecifikationer for at sikre, at pulskarakteristika stemmer overens med systemkravene.Derudover tillader deres modularitet problemfri integration i applikationer, hvor timing-præcision styrer systemets pålidelighed.

Pulsgeneratorer understreger det dynamiske samspil mellem abstrakt design og håndgribelig effekt.Ved at fungere som en kanal mellem hardwarelogik og fysiske processer understreger de, hvordan sekventielle logiske kredsløb bidrager til teknologisk innovation, især i industrier, der kræver stram synkronisering og højhastighedsautomatisering.

Karakteristika for sekventielle kredsløb

Sekventielle kredsløb udviser tilstandsafhængig adfærd, hvor output er formet af både nuværende input og tidligere inputsekvenser over tid.Ved at udnytte denne egenskab udfører disse kredsløb operationer, der er afhængige af at bevare og videreføre information og spiller derved en kritisk rolle i beregningssystemer.Almindelige eksempler omfatter:

• Flip-flops, som opretholder binære tilstande og fungerer som grundlæggende hukommelseselementer;
• Tællere, der muliggør sporing og pacing af sekventielle hændelser;
• Registre, der gemmer små mængder data til højhastighedsadgang.

Disse komponenter understøtter tilsammen væsentlige funktioner, såsom hukommelseslagring, tilstandsmaskineoperationer og synkroniseret databehandling, der danner grundlaget for digitalt systemdesign.

Fordele og funktionelle bidrag

Sekventielle kredsløb bidrager enormt til informationsbehandling ved at bære data og tilstandsinformation på tværs af cyklusser, hvilket gør dem uundværlige til en lang række teknologiske anvendelser.Deres evne til at jonglere med opgaver som optælling, tilstandsovervågning og timingsynkronisering giver dem mulighed for at tjene i vid udstrækning i systemer som mikroprocessorer, automatiseringskontrol og digitale kommunikationsrammer.

For eksempel inden for en processor fremmer synergien mellem registre og tællere en velordnet udførelse ved at harmonisere datainput med programtilstande.Denne koordinering hæver den overordnede ydeevne ved at sikre betjeningspræcision og ensartethed.Derudover muliggør sekventielle kredsløb meget skræddersyede systemdesigns implementeret på tværs af så forskellige domæner som robotteknologi, telekommunikation og indlejrede kontrolsystemer, der opfylder branchespecifikke krav med tilpasningsevne og effektivitet.

Udfordringer og fejlfindingskompleksiteter

Mens sekventielle kredsløb introducerer ekstraordinær funktionalitet, er de ikke uden sårbarheder, hvilket kan hindre ydeevne og pålidelighed:

• Ursignalproblemer: Uregelmæssigheder såsom jitter eller signalskævhed forstyrrer synkroniseringen, hvilket bringer koordineret systemadfærd i fare.
• Nulstillingsfejl: Forkerte eller ufuldstændige nulstillinger kan efterlade kredsløb i udefinerede tilstande, hvilket kan føre til kaskadefejl.
• Kommunikationsfejl: Fejlfortolkning eller tab af bussignal forårsager systemisk fejljustering, hvilket forhindrer interaktion mellem afhængige komponenter.

Sådanne forstyrrelser kræver ofte omfattende diagnostik for at forhindre større fejl.

Længere signalveje forværrer risici relateret til signalforringelse og miljøinterferens, hvilket potentielt viser sig som:

• Signaldæmpning, hvilket fører til nedsat styrke under transmission;
• Forvrængning eller forsinkelse forårsaget af linjerefleksioner og impedansfejl;
• Elektromagnetisk interferens (EMI), der introducerer støj, der maskerer eller modificerer rene signaler.

Disse effekter reducerer signalnøjagtigheden, så forebyggende trin er nødvendige.Jordet afskærmning, differentiel signalering og korrekt linjeafslutning hjælper med at reducere disse problemer og holde dataoverførslen pålidelig.

For at forbedre systemets pålidelighed anvendes fejlfindingsmetoder og forebyggende vedligeholdelsestrin:

• Diagnoseværktøjer: Logikanalysatorer giver realtidssynlighed i flowmekanik, og hjælper med at verificere synkronisering og kommunikationskonsistens.
• Bølgeformsporing: Oscilloskoper registrerer og analyserer spændingsanomalier, ideelt til at afbøde forvrængningsproblemer.
• Redundans og PCB-optimering: Vedtagelse af redundante kredsløbsveje og velstrukturerede PCB-layouts reducerer modtageligheden for eksterne forstyrrelser, hvilket styrker pålideligheden.

Inkorporering af redundans og systemsundhedsovervågning i realtid fremmer modstandskraften mod intermitterende fejl, hvilket sikrer langsigtet stabilitet.

Principper for bæredygtig systempålidelighed

Design af pålidelige digitale systemer kræver en integration af iterative forbedringer og fremadrettede teknikker for at forebygge problemer på både det strukturelle og funktionelle niveau.Blandt de strategier, der får betydning er:

• Adaptive støjfiltre og selvgenoprettende logik, der sikrer kredsløb mod forbigående fejlfunktioner;
• Feedbackmekanismer, der korrigerer operationelle afvigelser eller mindre fejl midt i processen;
• Strenge prototypetest for at afdække og adressere latente sårbarheder før bredere implementering.

I sidste ende er det altafgørende at balancere kompleksitet med robusthed.Dette involverer indlejring af mekanismer til kontinuerlig overvågning, forbedring af fejltolerance og raffinering af systemdesign baseret på både testresultater og ekspertindsigt.Ved at pleje en dybere forståelse af fejldynamik sikrer du, at sekventielle kredsløb kan opretholde pålidelig ydeevne på tværs af forskellige applikationer.

Konklusion

Sekventielle kredsløb forbliver væsentlige i moderne digitalt design, fordi de kombinerer hukommelse, timing og tilstandsbaseret drift.Deres evne til at håndtere optælling, datalagring og synkroniseret kontrol gør dem nyttige i processorer, indlejrede systemer og praktiske applikationer.Selvom udfordringer som urfejl, signalforvrængning og synkroniseringsproblemer kan påvirke ydeevnen, hjælper korrekt design, test og støjkontrol med at opretholde systemets pålidelighed.Disse kredsløb understøtter fortsat effektiv og pålidelig drift på tværs af en lang række digitale teknologier.

Ofte stillede spørgsmål [FAQ]

1. Hvad er eksempler på sekventielle kredsløb?

Sekventielle kredsløb omfatter komponenter, der kan lagre og bruge tidligere data.Almindelige eksempler er flip-flops, registre, tællere og ur-drevne kredsløb.Flip-flops gemmer enkelte bits, registre indeholder grupper af data og tællere sporer hændelser eller trin.Disse kredsløb arbejder med ursignaler, som hjælper med at kontrollere, hvornår data ændres, hvilket giver dem mulighed for at udføre opgaver som timing, tælling og hukommelseslagring.

2. Hvad definerer et sekventielt system?

Et sekventielt system er defineret ved dets evne til at bruge både nuværende input og tidligere information til at producere et output.Det har hukommelse, som gør det muligt at reagere baseret på tidligere tilstande.Dette gør det nyttigt for systemer, der har brug for trin-for-trin operationer, såsom kontrolsystemer og tilstandsmaskiner, der følger en defineret rækkefølge af handlinger.

3. Er MUX et sekventielt kredsløb?

Nej, en multiplekser (MUX) er ikke et sekventielt kredsløb.Det er et kombinationskredsløb, fordi det kun afhænger af aktuelle input og ikke gemmer tidligere data.Dens hovedfunktion er at vælge en input fra flere muligheder og overføre den til outputtet med det samme.

4. Hvordan adskiller kombinations- og sekventielle kredsløb sig?

Kombinerede kredsløb producerer output kun baseret på nuværende input og har ikke hukommelse.Sekventielle kredsløb bruger på den anden side både nuværende input og lagrede tidligere data til at bestemme deres output.Dette betyder, at kombinationskredsløb bruges til hurtige beregninger, mens sekventielle kredsløb bruges til opgaver, der kræver rækkefølge, timing eller hukommelse.

5. Hvilken rolle spiller et ur i sekventiel logik?

Et ur styrer timingen af ​​operationer i et sekventielt kredsløb.Den sender regelmæssige signaler, der fortæller kredsløbet, hvornår det skal opdatere sin tilstand.Dette sikrer, at alle dele af systemet fungerer på en synkroniseret måde, hvilket forhindrer fejl og holder dataændringer organiseret.

6. Hvad er det centrale element i sekventiel logik?

Hovedelementet i sekventiel logik er flip-flop.Det er en lille hukommelsesenhed, der gemmer en bit data og kun ændrer tilstand, når den udløses af et ursignal.Flip-flops bruges til at bygge større hukommelsesenheder som registre og er afgørende for lagring og styring af data i digitale systemer.

7. Er ALU et sekventielt eller kombinationskredsløb?

Den aritmetiske logiske enhed (ALU) er et kombinationskredsløb.Den udfører kun beregninger baseret på aktuelle input og giver øjeblikkelige resultater uden at gemme data.Dets output er dog ofte gemt i registre, som er en del af sekventielle systemer til videre behandling.
