Komplet vejledning til kondensatorsymboler og markeringer

Kondensatorsymboler og -mærker spiller en nøglerolle ved læsning af kredsløbsdiagrammer og korrekt installation af komponenter.Klar forståelse af symboltyper, polaritetsindikatorer og kassemarkeringer hjælper med at forhindre forbindelsesfejl og forbedrer kredsløbets pålidelighed.Fra grundlæggende ikke-polariserede og polariserede symboler til værdi-, spændings- og tolerancemarkeringer, hver detalje understøtter nøjagtigt komponentvalg og sikker placering.Praktiske kontrolmetoder, herunder PCB-mærkninger, visuel inspektion og grundlæggende testværktøjer, hjælper yderligere med at forbinde teori med ægte kredsløbsarbejde.

Katalog

Forståelse af kondensatorkredsløbssymboler

Kredsløbsdiagrammer bruger kondensatorsymboler til at vise, hvad komponenten gør, og hvordan den skal tilsluttes.Når du læser et diagram, identificerer øjet først symbolformen, kontrollerer derefter dens orientering og følger til sidst, hvordan det forbinder med resten af ​​kredsløbet.Denne trinvise genkendelse hjælper med at undgå fejl under ledningsføring eller analyse.

Hvis disse symboler ikke er klart forstået, kan selv et simpelt kredsløb blive svært at følge.Et solidt greb om dem gør det lettere at spore forbindelser, forudsige adfærd og anvende designet korrekt.

Grundlæggende kondensatorsymboler

Kondensatorer er hovedsageligt grupperet i ikke-polariserede og polariserede typer, og hver har en særskilt visuel form, der signalerer, hvordan det skal håndteres i et kredsløb.

En ikke-polariseret kondensator tegnes som to lige, parallelle linjer.Når du læser diagrammet, er det ikke nødvendigt at kontrollere retningen, fordi begge sider kan oprette forbindelse til begge knudepunkter.Dette gør dem velegnede til kredsløb, hvor spændingen ændrer retning, såsom AC-signaler.

En polariseret kondensator inkluderer en klar indikation af positive (+) og negative (−) sider.Den ene plade er typisk lige, mens den anden fremstår buet eller eksplicit markeret.Når du placerer eller kontrollerer denne komponent, skifter opmærksomheden naturligvis til polaritet, før du foretager tilslutninger.At vende det er ikke en lille fejl, det kan forårsage overophedning, hævelse eller fuldstændig fejl.

Genkendelse af disse forskelle på et øjeblik hjælper med at forhindre skade og sikrer, at kredsløbet opfører sig efter hensigten.

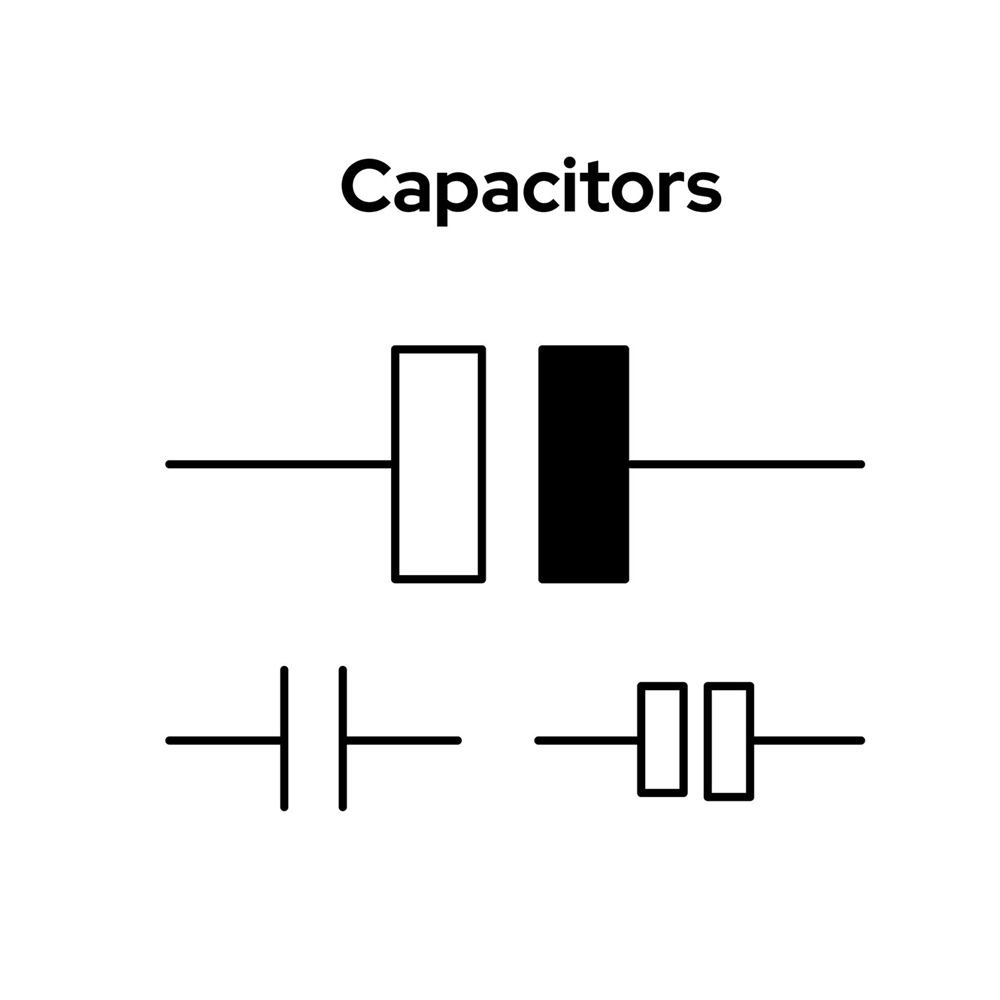

Forskelle på tværs af symbolstandarder

Kondensatorsymboler er ikke altid identiske, fordi forskellige organisationer definerer lidt forskellige tegnestile.To almindelige referencer er International Electrotechnical Commission (IEC) og American National Standards Institute (ANSI).

Når du sammenligner diagrammer, kan du bemærke, at en standard bruger to parallelle linjer, mens en anden kan vise en rektangulær plade.Tegningen ændres, men funktionen og den elektriske rolle forbliver den samme.

I praksis betyder det, at læseren kort skal holde pause, tilpasse den ukendte form til dens kendte funktion og derefter fortsætte med at spore kredsløbet.At være fortrolig med disse variationer reducerer tøven og holder læseprocessen glat.

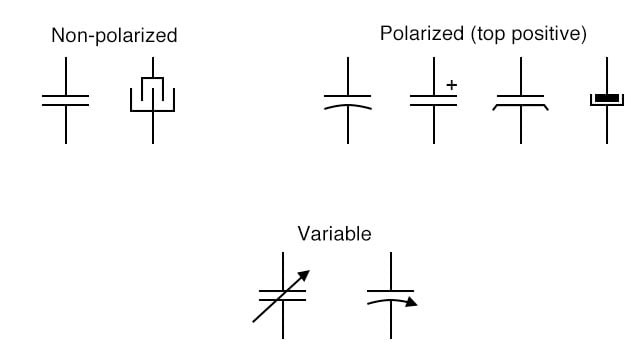

Symboler for specielle kondensatorer

Nogle kondensatorer er designet til at blive justeret eller finjusteret, og deres symboler inkluderer små visuelle signaler, der viser denne adfærd.

En variabel kondensator er markeret med en pil, der krydser symbolet, hvilket indikerer, at dens kapacitans kan ændres under drift.Når man læser kredsløbet, signalerer dette et punkt, hvor manuel eller mekanisk justering påvirker ydeevnen.

En trimmerkondensator ligner ens, men har en ekstra streg eller markering, der foreslår præcise, små justeringer i stedet for brede ændringer.Disse bruges ofte, når der er behov for finkalibrering.

Disse tilføjede markeringer fungerer som hurtige instruktioner, der er indlejret i diagrammet.At opdage dem tidligt hjælper med at guide opsætning, justering og fejlfinding uden behov for ekstra forklaring.

Identifikation af kondensatorpolaritet

Polariserede kondensatorer skal installeres i en bestemt retning, og denne retning er ikke valgfri.Under montering starter processen normalt med at lokalisere polaritetsmærkningen på komponenten, derefter matche den med mærkningen på printkortet og til sidst bekræfte orienteringen før lodning eller indsættelse.Hvis du springer nogen af ​​disse trin over, øges risikoen for skader.

Almindelige polariserede typer omfatter elektrolytiske og tantalkondensatorer.Hvis tilsluttet forkert, er resultatet ikke kun nedsat ydeevne.Det kan føre til intern skade, ustabil kredsløbsadfærd eller fuldstændig fejl.Omhyggelig polaritetsidentifikation holder kredsløbet sikkert og fungerer som forventet.

Hvorfor kondensatorer har polaritet

Polaritet eksisterer på grund af den interne konstruktion af visse kondensatorer.I elektrolytiske kondensatorer fungerer et meget tyndt oxidlag som den isolerende barriere mellem pladerne.Dette lag dannes og forbliver kun stabilt, når spændingen påføres i den rigtige retning.

Når du gennemgår et kredsløb eller forbereder installationen af ​​komponenten, er det vigtigt at erkende, at dette lag ikke er symmetrisk.Hvis spændingen vendes, begynder oxidlaget at nedbrydes.Dette fører til en hurtig stigning i lækstrøm, efterfulgt af varmeopbygning inde i komponenten.

Når temperaturen stiger, kan der opbygges tryk i kondensatorhuset.I praktiske situationer kan dette vise sig som udbuling, utæthed eller endda sprængning.Vedligeholdelse af den korrekte polaritet forhindrer disse effekter og holder kredsløbet i drift i et stabilt område.

Almindelige metoder til at identificere kondensatorpolaritet

Producenter tilføjer synlige markeringer, så polariteten kan identificeres hurtigt under håndtering og installation.Den sædvanlige arbejdsgang involverer at samle komponenten op, lokalisere markeringen og derefter justere den med kredsløbslayoutet, før der foretages nogen forbindelse.

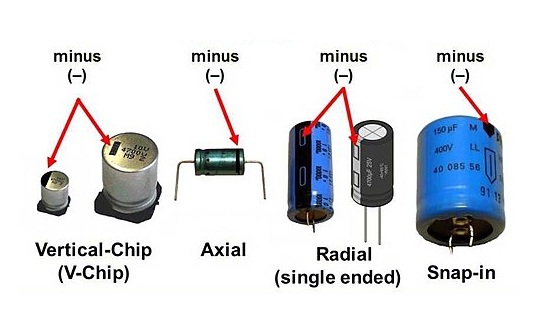

• Elektrolytiske kondensatorer

Elektrolytiske kondensatorer giver flere visuelle signaler, hvilket muliggør hurtig bekræftelse selv uden værktøj.

Ledningslængden er ofte den første kontrol.Den længere ledning indikerer den positive terminal, mens den kortere ledning indikerer den negative terminal.Når komponenter er nye, er denne forskel let at få øje på under isætning.

Sagsmærkningen giver endnu en bekræftelse.En trykt stribe med minus (−) symboler markerer tydeligt den negative side.Den modsatte side, uden striben, er den positive terminal.Når ledninger er trimmet eller uklare, bliver denne markering den primære reference.

• Tantal kondensatorer

Tantalkondensatorer bruger enklere, men meget tydelige markeringer.

Et plustegn (+) eller et farvet bånd er placeret direkte på kroppen for at vise den positive terminal.Under placeringen skal opmærksomheden først gå til denne markering, derefter til dens justering med brættet.Dette reducerer chancen for at vende komponenten.

• Surface Mount (SMD) kondensatorer

Overflademonterede kondensatorer kræver nærmere visuel inspektion på grund af deres mindre størrelse og kompakte layout.

For SMD-aluminium elektrolytiske kondensatorer indikerer et affaset eller afskåret hjørne ofte den positive side.Formforskellen bliver mærkbar, når komponenten roteres under lys.

For SMD-tantalkondensatorer bruges en stregmarkering til at angive den positive terminal.Denne markering er typisk placeret i den ene ende og skal matches omhyggeligt under placeringen.

• Printed Circuit Board (PCB) markeringer

Selve printkortet giver normalt vejledning til korrekt installation.

Symboler er inkluderet, såsom et plustegn (+) eller et skraveret/udfyldt område for at vise den positive pudeplacering.Under monteringen fungerer justering af komponentmærkningen med PCB-mærkningen som et sidste verifikationstrin.

Kontrol af både komponentmarkeringerne og PCB-indikatorerne skaber en enkel, men pålidelig proces.Denne dobbeltkontrolmetode reducerer i høj grad forbindelsesfejl og hjælper med at sikre ensartet, stabil kredsløbsydelse.

Sådan læser du kondensatorkassemarkeringer: værdier og parametre

Kondensatorhusmarkeringer giver de væsentlige data, der er nødvendige for at vælge og verificere en komponent, før den placeres i et kredsløb.Når du håndterer en kondensator, begynder processen normalt med at rotere delen under god belysning, lokalisere de trykte eller stemplede markeringer og derefter læse hver værdi i en fast rækkefølge.Kapacitansen identificeres først, efterfulgt af spændingen.Tolerancen kontrolleres derefter, når præcision er påkrævet.

At arbejde gennem disse markeringer i rækkefølge reducerer gætværk.Det sikrer, at den valgte kondensator matcher kredsløbskravene og undgår fejl, der kan påvirke ydeevnen eller pålideligheden.

Kapacitansværdimærkningsregler

Kapacitans er den primære værdi, der skal identificeres, og den læses typisk først.Selvom basisenheden er farad (F), bruger de fleste kondensatorer mindre enheder såsom mikrofarads (µF), nanofarads (nF) eller picofarads (pF).Fordi komponentoverfladen er lille, bruges flere mærkningsmetoder til at passe denne information tydeligt.

Nogle kondensatorer bruger direkte markering, hvor værdien udskrives i sin helhed, såsom 100µF eller 10nF.Dette er det nemmeste format at læse og kræver ingen konvertering.

Andre bruger en trecifret kode, som kræver et kort afkodningstrin.De første to cifre danner grundtallet, og det tredje ciffer fungerer som en multiplikator.For eksempel oversættes "104" til 100.000 pF, hvilket er lig med 100nF.Når du læser denne kode, hjælper det at holde pause kort og anvende multiplikatoren, før du går videre.

Et bogstavbaseret format kan også forekomme, såsom 4u7, som repræsenterer 4,7µF.I dette tilfælde erstatter bogstavet decimaltegnet, hvilket gør værdien lettere at udskrive og mindre tilbøjelig til at falme eller læse forkert.

Ældre komponenter kan stadig bruge farvebånd til at repræsentere værdier.Disse kræver, at hver farve matcher et diagram.Selvom de er mindre almindelige i dag, kan de stadig forekomme i ældre udstyr, så det kan være nyttigt at genkende dem under reparationer.

Forståelse af disse formater giver mulighed for hurtig identifikation uden at skulle krydstjekke gentagne gange.

Identifikation af nominel spænding

Efter bekræftelse af kapacitansen er det næste trin at kontrollere den nominelle spænding, som definerer den maksimale sikre driftsgrænse for kondensatoren.

Denne værdi er normalt trykt direkte på kabinettet, såsom 16V, 25V eller 50V.Når du læser det, skal tallet sammenlignes med den forventede kredsløbsspænding før installation.

Brug af en kondensator med en højere nominel spænding end påkrævet tilføjer en sikkerhedsmargin.Dette reducerer elektrisk stress, begrænser varmeopbygning og fører generelt til længere levetid.Men hvis du vælger en værdi for tæt på driftsspændingen, øges risikoen for nedbrud under spændingsspidser eller -udsving.

Tolerance identifikation

Tolerance angiver, hvor meget den faktiske kapacitans kan afvige fra den angivne værdi.Dette bliver vigtigt, når kredsløbet afhænger af præcis timing eller stabil filtrering.

Tolerance vises ofte som en enkeltbogstavskode udskrevet nær kapacitansværdien.Almindelige eksempler omfatter J (±5%), K (±10%) og M (±20%).Når du læser denne markering, hjælper det straks at oversætte det til et procentområde.

For eksempel kan en 100µF kondensator med en K-tolerance variere mellem 90µF og 110µF.Dette område kan være acceptabelt i kredsløb til generelle formål, men kan forårsage problemer i mere følsomme designs.

Kontrol af tolerance som det sidste trin sikrer, at komponenten ikke kun passer til den krævede værdi, men også opfylder det nøjagtighedsniveau, der er nødvendigt for stabil drift.

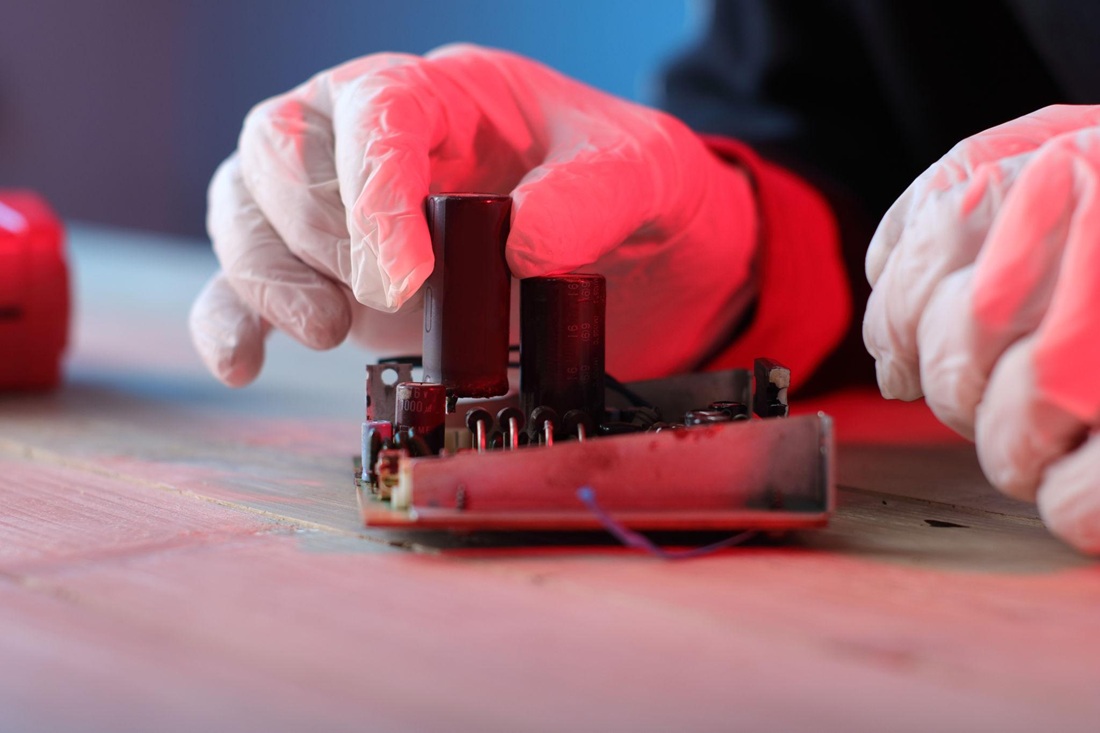

Bridging teori og anvendelse

At kende kondensatorsymboler og -markeringer er kun nyttigt, når det anvendes under ægte kredsløbsarbejde.I praksis involverer processen at samle komponenten op, læse dens markeringer, bekræfte dens orientering og derefter placere den i kredsløbet med omhu.Hvert trin bygger på det foregående, og at springe en kontrol over fører ofte til undgåelige fejl.

Under montering eller fejlfinding bevæger opmærksomheden sig normalt i en fast rækkefølge.Bekræft først kapacitansen og spændingen, kontroller derefter polariteten og match endelig komponenten med PCB-layoutet.At følge denne sekvens holder arbejdsgangen konsistent og reducerer fejl.

Risiko for forkert kondensatorpolaritetstilslutning

Tilslutning af en polariseret kondensator i den forkerte retning fører til umiddelbare og synlige problemer.Når strøm er tilført, begynder den interne struktur at bryde ned, og komponenten begynder at trække overskydende strøm.

Når strømmen stiger, opbygges varme inde i kondensatoren.Denne varme kan ikke undslippe hurtigt, så trykket begynder at stige inde i huset.I praktiske situationer kan dette se ud som hævelse i toppen, utæt materiale eller en pludselig brud.

Påvirkningen forbliver ikke begrænset til kondensatoren.En fejlbehæftet komponent kan forstyrre hele kredsløbet ved at forårsage spændingsfald, ustabile signaler eller kortslutninger.I mere alvorlige tilfælde kan fejlen skabe en brandrisiko, især i højeffektdesign.

En simpel kontrol, før kredsløbet tændes, visuelt bekræfter den positive og negative justering, forhindrer disse udfald og beskytter både komponenten og det omgivende system.

Praktiske værktøjer og teknikker

Under virkelige arbejdsforhold er kondensatormarkeringerne ikke altid tydelige.Udskrevne værdier kan falme, og små komponenter kan være svære at læse.I disse tilfælde hjælper enkle værktøjer og omhyggelig inspektion med at bekræfte de korrekte oplysninger før installation.

Et multimeter er ofte det første værktøj, der bruges.Når den er indstillet til kapacitanstilstand, kan den måle den faktiske værdi og bekræfte, om den matcher det forventede område.Under testning giver tilslutning af proberne og observation af aflæsningen et hurtigt valideringstrin, før komponenten placeres.

Henvisning til dataarket tilføjer endnu et lag af sikkerhed.Ved at matche de synlige markeringer med producentens dokumentation bliver det lettere at bekræfte klassificeringer, polaritetsindikatorer og sikre driftsgrænser.Dette trin er især nyttigt, når du har at gøre med ukendte komponenter.

En tæt visuel inspektion giver også pålidelige ledetråde.Kontrol af ledningslængde, hylstermarkeringer eller overfladeindikatorer afslører ofte polaritet, selv når den udskrevne tekst er uklar.At rotere komponenten under lys og se den fra forskellige vinkler kan gøre svage markeringer lettere at se.

Brug af disse metoder sammen skaber en enkel verifikationsrutine.Denne tilgang forbedrer nøjagtigheden, reducerer efterbearbejdning og understøtter stabil kredsløbsdrift efter samling.

Konklusion

Forståelse af kondensatorsymboler, polaritetsmarkeringer og huskoder gør kredsløbsaflæsning, samling og fejlfinding mere præcis og sikrere.Korrekt identifikation af kapacitans, spændingsmærke, tolerance og terminalorientering reducerer risikoen for fejl og hjælper med at opretholde en stabil kredsløbsydelse.Kombineret med omhyggelig inspektion og enkle verifikationsværktøjer understøtter denne viden korrekt komponentplacering og pålidelig drift i praktisk elektronisk arbejde.

Ofte stillede spørgsmål [FAQ]

1. Hvordan kan en kondensator bruges, hvis der ikke er vist nogen polaritet?

Kondensatorer uden polaritetsmærker er normalt ikke-polariserede typer, såsom keramik- eller filmkondensatorer.Disse kan installeres i alle retninger uden at påvirke ydeevnen.Når typen er uklar, er kontrol af dataarket den sikreste måde at bekræfte dets egenskaber på.

2.Er det muligt at bruge en ikke-polariseret kondensator i stedet for en polariseret?

I nogle applikationer med lav kapacitans kan en ikke-polariseret kondensator fungere som en erstatning.Polariserede kondensatorer er dog designet til at give højere kapacitans i en mindre størrelse.På grund af dette er de ofte påkrævet i kredsløb som strømforsyninger eller tidssektioner.Direkte erstatning er ikke altid egnet.

3. Hvad betyder koden "104" på en kondensator?

Mærkningen "104" følger en standardkode.De første to cifre repræsenterer værdien, og det tredje ciffer viser multiplikatoren.Dette resulterer i 100.000 picofarads, hvilket er lig med 100nF eller 0,1µF.

4. Hvad får en elektrolytisk kondensator til at svulme op?

Hævelse sker, når trykket opbygges inde i kondensatoren.Dette kan skyldes omvendt polaritet, for høj spænding, høj temperatur eller ældning.Disse forhold påvirker det indvendige materiale og fører til udvidelse af huset.En opsvulmet kondensator indikerer fejl og bør udskiftes.

5. Hvordan skal en kondensators spændingsværdi vælges?

Spændingsmærkningen skal altid være højere end kredsløbets driftsspænding.Tilføjelse af en sikkerhedsmargin hjælper med at forbedre pålideligheden.En almindelig tilgang er at vælge en rating, der er omkring 1,5 til 2 gange højere end den forventede spænding.Dette reducerer stress og forlænger komponenternes levetid.
