Komplet guide til lavinedioder: Betjening og applikationer

Lavinedioder er halvlederenheder designet til at fungere under omvendt nedbrud på en kontrolleret måde.De bruger lavineeffekten til at styre højspænding, beskytte kredsløb, generere mikrobølger og forbedre lysdetektion i optiske systemer.Deres drift afhænger af bærebølgemultiplikation, faseforsinkelse og omhyggeligt kontrolleret enhedsstruktur.Fra spændingsbeskyttelse til mikrobølgegenerering og lavinefotodioder spiller disse dioder en vigtig rolle i moderne elektroniske og kommunikationssystemer.

Katalog

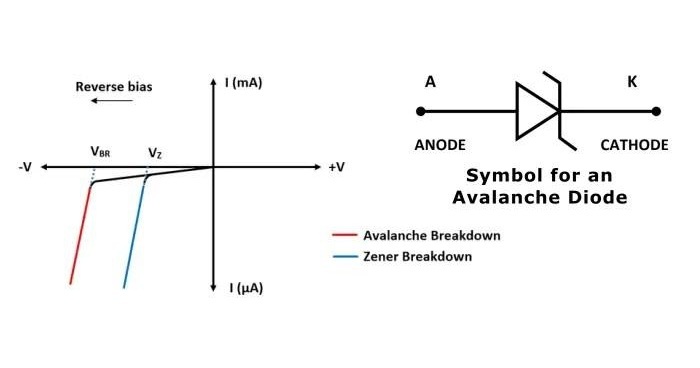

Arbejdsprincippet for lavinedioder

Lavinedioder virker, når en høj omvendt spænding påføres over et let doteret PN-kryds.Inde i dioden dannes et stærkt elektrisk felt i udtømningsområdet.Dette felt giver energi til ladebærere, såsom elektroner og huller.

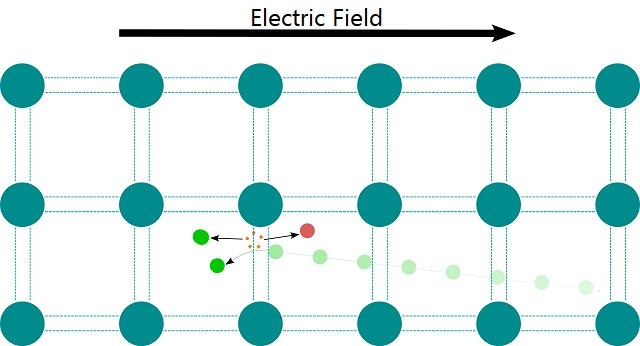

Når energien stiger, rammer disse bærere atomer i materialet.Disse kollisioner bryder atombindinger og skaber flere ladningsbærere.Denne proces kaldes effektionisering.Antallet af transportører vokser hurtigt, hvilket forårsager en kraftig stigning i strømmen.Denne kædereaktion kaldes en lavineeffekt.

Når omvendt spænding når nedbrudsspændingen, bliver lavineprocessen stærk og kontinuerlig.Dioden tillader så strøm at flyde på en kontrolleret måde.Dette er en normal driftstilstand for lavinedioder.

Nedbrudsspændingen afhænger af, hvordan dioden er designet.Dopingniveauer og struktur justeres for at indstille denne spænding.Dette gør det muligt for dioden at håndtere forskellige spændingsområder.

Lavinedioder er nyttige i højspændingskredsløb.De beskytter komponenter ved sikkert at håndtere pludselige spændingsspidser.Overskydende energi absorberes og omdirigeres, hvilket hjælper med at forhindre skade.

I spændingskontrolkredsløb hjælper lavinedioder med at holde spændingen stabil.Ekstra spænding spredes sikkert, når niveauet stiger over det normale.

Lavinedioder er ofte placeret på tværs af elledninger for at beskytte følsomme dele.Denne opsætning forbedrer pålideligheden og reducerer risikoen for fejl.

Disse dioder bruger en naturlig kædereaktion på en kontrolleret måde.Omhyggeligt design gør en skadelig effekt til en nyttig funktion.Dette gør lavinedioder pålidelige komponenter til beskyttelse og højspændingsapplikationer.

Driftstilstande for lavinedioder

Lavinedioder udviser en fascinerende kapacitet til at håndtere forskellige oscillationstilstande, hver defineret af dens dynamiske højeffektudgang og de nuancerede støjkarakteristika, der stammer fra variationer i bærebølgegenerering.Disse tilstande åbner op for muligheder inden for avanceret højfrekvent signalbehandling, hvilket baner vejen for exceptionelle teknologiske fremskridt.Nedenfor dykker vi ned i disse driftstilstande, tilført både analytisk stringens og følelsesmæssige berøringspunkter, der giver genlyd med menneskelig opfindsomhed:

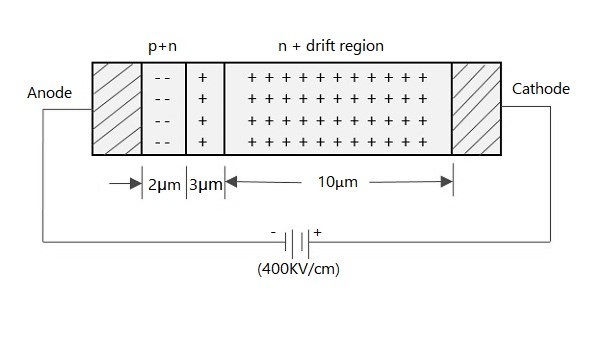

Påvirkning lavine og transittid (IMPATT) tilstand

IMPATT-tilstanden udnytter den symbiotiske interaktion mellem kollisionsinduceret ionisering og transporttid i dioden.Ved at fremme en tilstand af negativ modstand ved mikrobølgefrekvenser opnår den stabil oscillation og åbner døre til banebrydende applikationer.IMPATT-dioder tjener som rygraden til at generere potente mikrobølgesignaler, idet de ser aktiv brug i radardetektion, jordbaserede kommunikationsforbindelser og strenge rumbaserede kommunikationssystemer.

At levere optimal ydeevne i denne tilstand kræver mere end teknisk dygtighed, det kræver en håndværkerlignende opmærksomhed på termisk styring.Overdreven varme, en uundgåelig ledsager til sådanne højfrekvente operationer, nødvendiggør veludviklede kølepladedesign og effektive kølesystemer.En balance mellem høj effekt og lav støj giver ofte stor tilfredshed.Dette gælder især i systemer, der har brug for stabil og langsigtet drift.Disse øjeblikke understreger den menneskelige hang til præcision i applikationer, der er afhængige af IMPATT-dioder.

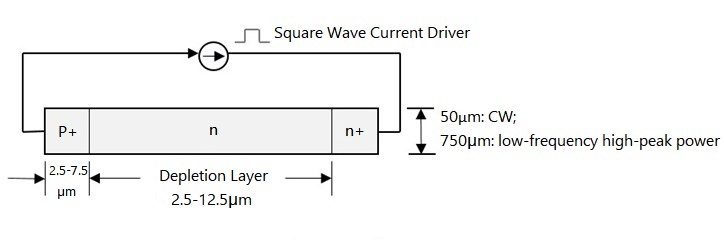

Trapped Plasma Avalanche Triggered Transit Time (TRAPATT) Mode

TRAPATT-tilstand fungerer ved lavere frekvenser, men tilbyder høj effekteffektivitet.Dette gør det nyttigt til applikationer, hvor effektiv energianvendelse er vigtig.Denne tilstand involverer bevidst overexcitering af spænding, hvilket fører til dannelsen af ​​et elektronhulsplasma i barriereområdet.Det hurtige sammenbrud af det elektriske felt under denne proces opretholder oscillation og opnår robust strømforsyning.

Dens praktiske betydning ligger i dens anvendelighed til højeffektive systemer såsom pulserende strømkilder, industrielle RF-opvarmningsenheder og energiintensive operationer.Synkroniseringen af ​​pulsgenerering med elektrondynamik er en sofistikeret dans, hvor selv mindre fejltrin kan påvirke systemets stabilitet.Finjusterede elektroniske kontroller bliver de ubesungne helte i denne indviklede koreografi, der optimerer overgange og sikrer, at der ikke bliver spildt energi under plasmadrift.Resultatet er diodedrift, der er pålidelig og præcis, der opfylder forventningerne til både design og industribrug.

Hjælpetilstande

Ud over de fremtrædende IMPATT- og TRAPATT-tilstande kan lavinedioder tilpasse sig til at fungere i hjælpetilstande, hvilket demonstrerer fleksibilitet, der vækker nysgerrighed og beundring for deres mangefacetterede natur.Hver hjælpetilstand opfylder forskellige roller baseret på specifikke tekniske behov:

• Harmonisk tilstand: Højfrekvente harmoniske gør denne tilstand nyttig i applikationer som f.eks. frekvensmultiplikatorer.Filtreringskredsløb kan derefter forfine outputtet ved at reducere uønskede frekvenser og forbedre signalets renhed.
• Parametrisk tilstand: Udnytter diodens ikke-lineære kapacitansvariationer for at lette energikonvertering, som ofte ses i parametriske forstærkere.Præcision i justering af kapacitansprofiler kan maksimere ydeevnen og belønne omhyggelig indsats.
• Statisk tilstand: Fungerer ved jævnstrøm eller lave frekvenser og tjener formål som spændingsregulering i kritiske elektriske systemer.
• Termisk tilstand: Udnytter diodens temperaturafhængige egenskaber, nyttige inden for områder som sensing og stabilitetsfeedback-mekanismer.
Hver hjælpetilstand giver unikke muligheder for innovation og tilskynder til en dybere udforskning af deres potentiale for at udvide grænserne for teknologisk anvendelse.

Mekanisme bag mikrobølgegenerering

Lavinedioder er avancerede halvlederenheder designet til at producere mikrobølgefrekvenser, når de udsættes for vekslende omvendte biasspændinger.Deres enestående funktionalitet ligger i at udnytte specifikke fysiske processer såsom bærebølgemultiplikation og faseforskudte oscillationer for at opnå højfrekvent energioutput.Konstruktionen af ​​disse dioder afspejler en dyb forståelse af halvlederfysik, der gør indviklede mekanismer til pålidelige bidragydere til moderne teknologi.

Carrier multiplikation

• Påbegyndelse af lavinemultiplikation

Når den vekslende omvendte forspænding når sin positive halvcyklus, intensiveres det elektriske felt i diodens lavineområde for at overskride ioniseringstærsklen.På dette tidspunkt begynder stødioniseringsmekanismen: højenergielektroner og huller kolliderer med gitteratomer og frigiver sekundære elektron-hul-par.

• Vedvarende lavineeffekt

Multiplikationsprocessen fortsætter, selvom den påførte spænding går over i sin nedadgående fase.Energifyldte bærere fortsætter deres bevægelse, fortsætter kollisioner og forlænger kædereaktionen.Denne vedvarende acceleration sikrer, at lavineeffekten trives på trods af skiftende feltintensiteter, hvilket understreger den dynamiske og udviklende karakter af bærerinteraktioner.

• Vigtigheden af timing

Strømmen af bærere forekommer ikke samtidig med den påførte spænding.I stedet er der en mærkbar forsinkelse forårsaget af den sekventielle karakter af stødioniseringsreaktionerne.Denne forsinkelse mellem strømflow og spændingsapplikation introducerer kompleksiteter, der bruges i efterfølgende oscillerende fænomener.

Faseskift og oscillerende dynamik

• Faseskift i lavinestrøm

Som en konsekvens af forsinkelsen i strømmen opnår lavinestrømmen en faseforskydning på ca. 90° i forhold til den påtrykte spænding, en fjerdedel af en hel oscillationscyklus.Denne subtile uoverensstemmelse i timing skaber en meget specialiseret tilstand kendt som negativ modstand, hvor systemet i stedet for at sprede energi forstærker det oscillerende signal.

• Oscillationer opretholdt af resonanskredsløb

Inden for diodens strukturelle og eksterne resonanskredsløb fremstår denne negative modstand som en kraftfuld muliggører for stabile mikrobølgeoscillationer.Oscillationsfrekvensen er overvejende formet af diodens fysiske dimensioner, materialeegenskaber og eksterne kredsløbsdesign, hvilket viser, hvordan teknik påvirker den resulterende ydeevne.

Udfordringer med støj og effektivitet

• Støjkarakteristika for lavinedioder

Lavinedioder genererer ofte betydelige støjniveauer, selvom de er i stand til at levere betydelige udgangseffekter.Den iboende tilfældighed af stødionisering og bærerspredning bidrager til dette problem, hvilket gør det i sagens natur vanskeligt at opnå et rent stabilt mikrobølgesignal.Støj reduceres ved hjælp af filtre og støjkontrolmetoder

• Optimering af effektivitet

Effektiviteten af mikrobølgegenerering med lavinedioder er stærkt afhængig af præcise designelementer.Faktorer som dopingkoncentration, termisk dissipationsevne og finjusterede driftsparametre spiller alle sammen for at forbedre ydeevnen.I praktiske applikationer, såsom industrielle systemer eller kommunikationsinfrastrukturer, udføres der ofte omfattende kalibreringsbestræbelser for at harmonisere effektudgangen med signalkonsistens.

Nutidige perspektiver på den underliggende dynamik

• Negativ modstand som designfunktion

Hvad der i første omgang kan se ud som en ineffektivitet eller en naturlig forsinkelse mellem strøm og spænding, bliver, ved nærmere eftersyn, en central muliggører for vedvarende oscillerende adfærd.Denne ukonventionelle udnyttelse af faseforsinkelsesfænomener understreger den innovative tilgang, der er forbundet med lavinediodedesign.

• Sammensmeltning af fysiske virkeligheder med teknisk opfindsomhed

For at opnå optimal ydeevne er det nødvendigt at finjustere interaktionen mellem resonanskredsløb og diodespecifikke attributter.Omhyggelig tilpasning af enhedsforsinkelsen med kredsløbsresonansen tillader fuld drift.Naturlige grænser kontrolleres og bruges på en nyttig måde.Denne balance understøtter effektiv mikrobølgesignalgenerering.

Avalanche Photon Diodes (APD'er)

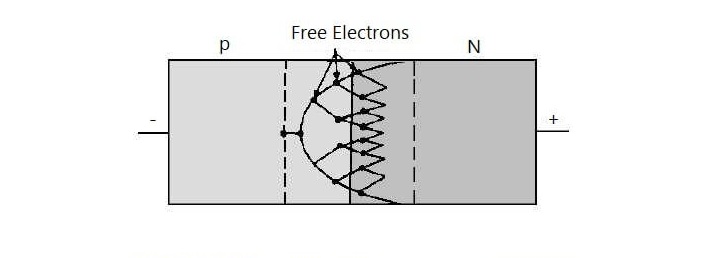

Avalanche Photon Diodes (APD'er) er medvirkende til at fremme optiske kommunikationssystemer, der forbedrer detekteringen af fotogenererede signaler gennem lavinemultiplikationseffekten.Denne proces forstærker fotostrømmen ved at generere yderligere elektron-hul-par, drevet af et stærkt omvendt elektrisk felt i diodens udtømningslag.Sådanne egenskaber gør APD'er velegnede til applikationer, der kræver højhastigheds, præcis lysdetektion.Felter som telekommunikation, biomedicinsk billeddannelse og fjernmåling er afhængige af APD'er for at give øget følsomhed og forbedret ydeevne, især i scenarier, hvor traditionelle fotodioder kan kæmpe.

Grundlæggende struktur og drift

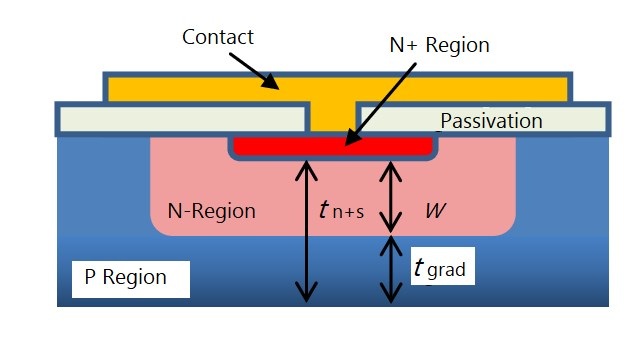

Det strukturelle grundlag for APD'er anvender almindeligvis Read diode-konfigurationen, hvilket letter effektiv lavinemultiplikation.Materialevalg er en faktor i at skræddersy APD'er til specifikke operationelle bølgelængdeområder.Nøglematerialeapplikationer omfatter:

• Siliciumbaserede APD'er: Fremherskende for bølgelængder op til 0,9 μm, der udnytter deres stabilitet og skalerbarhed.

• InGaAs og Germanium (Ge): Optimal til infrarøde operationer med længere bølger, tilpasset kravene til fiberoptisk kommunikation.

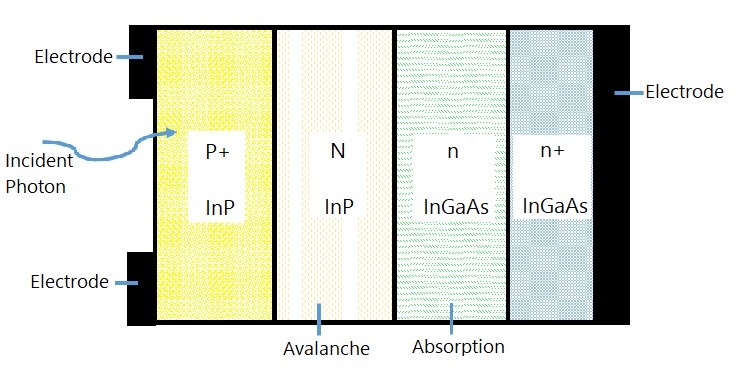

Avancerede heterojunction-design er implementeret for at afkoble lysabsorptionszonen fra lavineområdet.Denne opdeling minimerer negative effekter såsom tunneling af strømme, samtidig med at responshastigheden forbedres, hvilket er en nødvendighed for moderne optiske netværk.For eksempel opnår InGaAs/InP APD'er præcis optimering gennem omhyggelig elektronmultiplikationsbalancering og støjreduktion.Disse designs forbedrer ikke kun signalintegriteten, men tilpasser sig også effektivt til fluktuerende lysniveauer i dynamiske miljøer.

Ydeevnemålinger

APD-kapaciteter evalueres ved hjælp af flere indbyrdes forbundne præstationsmålinger, hvor hver metrik påvirker potentielle applikationer.

• Lavineforstærkningskoefficient (M): Afspejler bærermultiplikationseffektiviteten.Korrekt justering af den omvendte forspænding er vigtig for at opnå højere forstærkninger uden at forårsage driftsstabilitet.Denne balance er vigtig for at sikre ensartet ydeevne i følsomme systemer.

• Gain-Båndbredde Produkt: Repræsenterer kompromiset mellem lavineforstærkning og driftsfrekvens.Ved at anvende raffinerede dopingteknikker og avanceret materialeteknik opnår APD'er en effektiv højfrekvent ydeevne, mens de opretholder passende forstærkningsniveauer.

• Overskydende støjfaktor (F): Kvantificerer støjforstærkning under lavineprocessen.Innovativt konstruerede designs reducerer støj, hvilket resulterer i et renere signal og øget pålidelighed under forhold med høj forstærkning.

• Temperatur afhængighed: Udsving i gennembrudsspændingen forårsaget af temperaturvariationer kræver stringent kontrol.For missionskritiske systemer som satellitkommunikation er temperaturstabiliseringsmekanismer integreret i APD-design for at opretholde ensartet ydeevne på tværs af forskellige termiske miljøer.

Fælles materialer til APD'er

Valget af halvledermateriale har stor indflydelse på en APD's ydeevne.Forskellige materialer henvender sig til specifikke operationelle bølgelængder, hvilket muliggør præcisionstilpasning af APD'er til ønskede applikationer:

• Silicium: Ideel til synlige til nær-infrarøde applikationer på grund af dens robusthed og skalerbarhed.

• Germanium (Ge) og Indium Gallium Arsenide (InGaAs): Bruges ofte til infrarød detektion og fiberoptisk kommunikation.

• Kviksølv Cadmium Tellurid (HgCdTe): Tilbyder uovertruffen følsomhed for specialiserede infrarøde detektionsbehov, men involverer højere kompleksitet og omkostninger.

Materialepræferencer er formet af samspillet mellem detektionsfølsomhed, driftshastighed og støjkarakteristika.Et bemærkelsesværdigt eksempel er udrulningen af ​​InGaAs APD'er i fiberoptiske netværk, hvor deres optimerede egenskaber øger hastighed og signalfidelitet.

Faktorer, der påvirker lavineeffekt

Effektiviteten af lavinemultiplikationseffekten afhænger af materialets og strukturelle ensartethed af diodens udtømningslag.Uregelmæssigheder i laget kan føre til ujævne sammenbrud og kompromitteret ydeevne.Avancerede fremstillingsteknikker tjener til at forbedre strukturel sammenhæng ved at inkorporere præcisionsdoping og avancerede epitaksiprocesser.

Nøgleelementer, der påvirker lavineeffekten omfatter:

• Ioniseringskoefficienter: Materialer med forskellige ioniseringskoefficienter muliggør effektiv bærermultiplikation, men kan introducere variabilitet i støjniveauer.

• Strukturelt design: Optimerede dopingfordelinger og kontrollerede lagtykkelser sikrer en stabil forstærkningsproces, mens støj reguleres.

Praktisk indsigt fra optiske systemer bekræfter, at bevidste struktur- og materialejusteringer finjusterer fotostrømforstærkningen, mens støjen dæmpes.Disse igangværende samarbejder mellem modeller og praktiske innovationer driver løbende forbedringer, og positionerer APD'er som en pålidelig løsning til præcisionskravene fra banebrydende teknologier.

Konklusion

Lavinedioder gør omvendt nedbrydning til en nyttig og pålidelig funktion.Deres kontrollerede lavineproces understøtter spændingsregulering, overspændingsbeskyttelse, mikrobølgeoscillation og følsom optisk detektion.Ydeevne afhænger af diodestruktur, materialevalg, termisk kontrol og driftsforhold.På grund af denne balance mellem halvlederfysik og praktisk design forbliver lavinedioder værdifulde komponenter i højspændings-, højfrekvente- og lysfølende applikationer.

Ofte stillede spørgsmål [FAQ]

1. Hvad gør en lavinediode?

En lavinediode tillader strøm at flyde, når omvendt spænding når et indstillet niveau.Det hjælper med at beskytte kredsløb ved at begrænse højspænding og absorbere spidser.

2. Hvordan adskiller en lavinediode sig fra en Zenerdiode?

En lavinediode arbejder ved højere spændinger ved hjælp af kollisioner.En Zener-diode arbejder ved lavere spændinger ved hjælp af et stærkt elektrisk felt.Avalanche er til højspændingsbeskyttelse, Zener er til lavspændingsregulering.

3. Hvad forårsager lavine i en diode?

Lavine sker, når omvendt spænding bliver for høj.Elektroner får energi, kolliderer med atomer og skaber flere ladningsbærere, hvilket forårsager en pludselig stigning i strømmen.

4. Ved hvilken spænding opstår lavine i en diode?

Lavine opstår, når den omvendte spænding overstiger diodens nedbrudsværdi.Dette er normalt højere end en Zener-diode og afhænger af diodedesignet.

5. Hvad adskiller Zener-effekt fra Avalanche-effekt?

Zener-effekten sker ved lav spænding på grund af et stærkt elektrisk felt.Lavineeffekten sker ved højere spænding på grund af elektronkollisioner.
