Farveringsinduktors arbejdsprincip, testmetoder og kredsløbsanvendelser

Farveringspoler er små, men nyttige komponenter, der hjælper elektroniske kredsløb med at forblive stabile, styre energi og reducere uønsket signalstøj.Denne artikel forklarer, hvordan de virker gennem elektromagnetisk induktion, hvordan deres design understøtter filtrering og energilagring, og hvorfor de bruges i strømforsyninger, kommunikationssystemer og andre elektroniske enheder.Det dækker også betydningen af ​​induktorfarvekoder og de grundlæggende metoder, der bruges til at teste dem, hvilket giver et klart overblik over deres funktion, valg og praktiske værdi i kredsløbsdesign.

Katalog

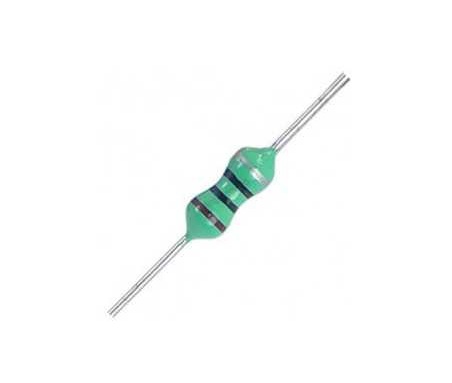

Forståelse af kernefunktionaliteten af en farveringinduktor

En farveringinduktor er en kompakt elektronisk komponent designet til at lagre energi og understøtte stabil kredsløbsydelse.Det er almindeligt anvendt i elektroniske systemer, hvor kontrolleret energiflow og signalkvalitet er vigtige.Farvebåndene på induktoren angiver dens induktansværdi, hvilket giver mulighed for hurtig identifikation under design, vedligeholdelse eller udskiftning.

Hovedfunktionen af ​​en farveringinduktor er at styre strøm og forbedre signalstabiliteten i et kredsløb.Det hjælper med at opretholde en stabil strøm af energi og reducerer pludselige variationer, der kan påvirke ydeevnen.På grund af dette spiller den en nøglerolle i at sikre pålidelig drift i både lav- og højeffekt elektroniske applikationer.

Farveringspoler bruges i vid udstrækning i filtrerings- og signalbehandlingskredsløb.I filterapplikationer hjælper de med at reducere elektrisk støj og fjerne uønskede signaler, hvilket fører til renere og mere præcise output.I resonanskredsløb hjælper de med at vælge specifikke frekvenser, hvilket er vigtigt i kommunikationssystemer og elektroniske enheder, der er afhængige af præcis signalstyring.

Disse induktorer er også vigtige i strømforsyningskredsløb.De hjælper med at stabilisere spændingsniveauer og understøtter ensartet energilevering, især i systemer med skiftende belastninger.Dette gør dem nyttige i applikationer såsom strømkonvertere, batterisystemer og vedvarende energiopsætninger som sol- og vindsystemer.

Hvordan fungerer en farve-ring induktor?

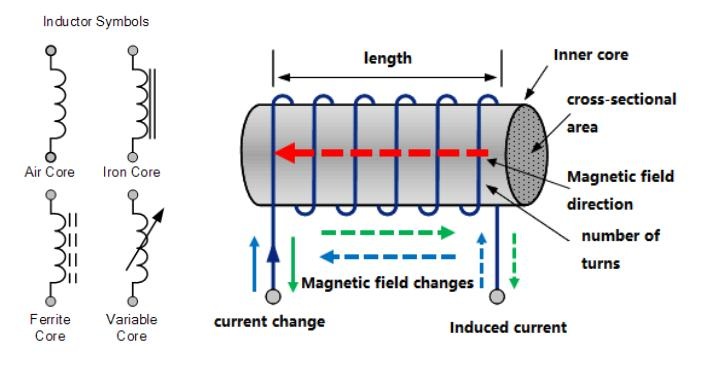

En farve-ring induktor fungerer baseret på princippet om elektromagnetisk induktion.Når elektrisk strøm løber gennem spolen, skaber den et magnetfelt omkring den.Hvis strømmen ændres, ændres magnetfeltet også.Dette skiftende magnetfelt genererer en spænding, der modarbejder ændringen i strømmen.Denne effekt kaldes selvinduktans.

På grund af denne adfærd modstår induktoren pludselige stigninger eller fald i strøm.I stedet for at tillade hurtige ændringer, sænker det dem, og hjælper med at opretholde en mere stabil strøm af energi i kredsløbet.Dette er grunden til, at induktorer er vigtige i kredsløb, der kræver jævn og kontrolleret strøm.

Induktorens ydeevne afhænger af dens fysiske design.Faktorer som antallet af vindinger i spolen, kernematerialet og størrelsen af ​​induktoren har alle indflydelse på, hvor stærkt magnetfeltet bliver, og hvor effektivt det reagerer på strømændringer.En kerne lavet af materialer som ferrit eller jern øger induktansen, mens luftkernedesign er bedre egnet til højfrekvente signaler.

Inde i en farvering-induktor er isoleret kobbertråd viklet tæt for at danne spolen.Denne struktur muliggør effektiv magnetfeltgenerering, samtidig med at komponenten holdes kompakt.Farveringene på overfladen påvirker ikke driften, men giver en hurtig måde at identificere induktansværdien på.

I praktiske kredsløb tillader dette driftsprincip induktoren at kontrollere strømadfærd, reducere pludselige spidser og understøtte stabile signal- og strømforhold.

Designkarakteristika for en farveringinduktor

En farveringinduktor er designet med en kompakt og praktisk struktur, der understøtter pålidelig ydeevne i elektroniske kredsløb.Dens konstruktion omfatter typisk en viklet spole og en magnetisk kerne, der danner en stabil komponent, der let passer ind i forskellige kredsløbslayouts.Det fysiske design gør det muligt for den at håndtere forskellige elektriske forhold og samtidig opretholde ensartet adfærd på tværs af applikationer.

En af dens vigtigste designfunktioner er farvebåndskodningssystemet på den ydre overflade.Disse farvede ringe repræsenterer induktansværdien og tolerancen, hvilket gør det nemt at identificere komponenten uden yderligere måleværktøjer.Dette standardiserede mærkningssystem forenkler kredsløbssamling, reducerer fejl under installationen og fremskynder vedligeholdelses- eller udskiftningsprocesser.

Induktoren er også belagt med et beskyttende isolerende lag.Denne belægning giver elektrisk isolering mellem komponenten og det omgivende kredsløb, og hjælper med at forhindre kortslutninger og uønsket interferens.Det tilføjer også mekanisk beskyttelse, hvilket gør det muligt for induktoren at modstå håndtering, miljøpåvirkning og langvarig brug.

Materialevalg er en anden vigtig designegenskab.Kernematerialet, såsom ferrit eller pulveriseret jern, vælges ud fra den påtænkte anvendelse.Forskellige materialer påvirker ydeevnefaktorer som frekvensrespons, effektivitet og termisk stabilitet.Tråden, der bruges i spolen, er også valgt til at understøtte korrekt strømhåndtering og holdbarhed.

Størrelse og form spiller en væsentlig rolle i designet.Farveringspoler fås i forskellige størrelser for at matche specifikke kredsløbskrav.Mindre designs bruges i kompakte elektroniske enheder, mens større kan klare højere effektniveauer.Denne fleksibilitet giver ingeniører mulighed for at vælge komponenter, der passer til både elektriske og fysiske begrænsninger.

Afkodning og forståelse af induktorfarvekoder

Induktorfarvekoder tjener som en praktisk metode designet til at muliggøre effektiv identifikation af induktansværdier.Disse koder følger standardiserede farvekonventioner med det formål at strømline både komponentgenkendelse og samling af elektroniske kredsløb.Hvert farvebånd eller stribe, der er ætset på induktorens overflade, leverer specifik information om dens elektriske egenskaber, hvilket letter korrekt integration i komplekse systemer.

Kerneaspekter kodet i induktorfarvebånd

Systemet med farvebånd på en induktor koder for forskellige elektriske parametre, der bidrager til dets funktionalitet inden for kredsløb:

• Numeriske basisværdier: De indledende farvebånd repræsenterer cifre, som fastlægger den grundlæggende induktansværdi.Hver farve svarer til et unikt numerisk ciffer (f.eks. brun = 1, rød = 2, orange = 3).

• Skaleringsfaktor: Et efterfølgende bånd fungerer som en multiplikator, der skalerer basistallet til dets passende induktive rækkefølge.For eksempel betyder brun ×10, rød er lig med ×100, og orange angiver ×1000 (eller ×1K).

• Nøjagtighedsområde: Tolerancebåndet angiver den tilladte variation fra den angivne induktansværdi.Eksempler omfatter guld (±5%) og sølv (±10%).

Effektiv dissekering og anvendelse af disse parametre danner grundlaget for fortolkning af induktorfarvekoder, som i høj grad kan påvirke et kredsløbs pålidelighed og effektivitet.Et tilsyn med afkodning kan utilsigtet føre til driftsforstyrrelser eller suboptimale resultater i elektroniske designs.

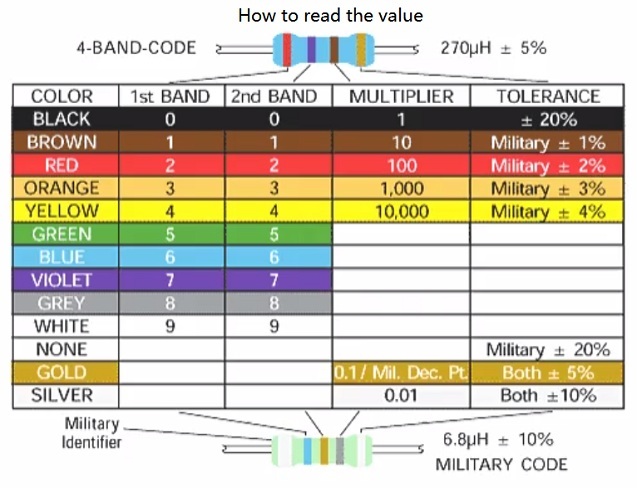

Trin-for-trin afkodning af en fire-bånds induktor

En fire-bånds induktor anvender en struktureret kodningsrækkefølge, der, når den følges, sikrer ensartet og nøjagtig fortolkning:

• Grundværdi: Det første og andet bånd angiver den numeriske komponent af induktansværdien.

• Multiplikator: Det tredje bånd identificerer den faktor, der skal justere denne værdi til den passende størrelse.

• Tolerancebånd: Den fjerde stribe angiver graden af tilladt afvigelse fra nominel induktans.

Til anvendelse skal du overveje en induktor markeret med farvebåndene brun, sort, rød og guld:

• Numerisk værdi: Brun = 1, sort = 0;den numeriske base er 10.

• Multiplikatorkonvertering: Rød angiver ×100.

• Slutinduktans: 10 × 100 = 1000μH (mikrohenries).

• Nøjagtighedsindikator: Guld afspejler en tolerance på ±5%.

Forståelse og anvendelse af denne ligetil proces hjælper med at konstruere funktionelle elektroniske systemer og sikrer, at komponenterne opfylder de ønskede specifikationer.Dette bruges i kritiske miljøer som telekommunikation eller højpræcisions produktionsarbejdsgange.

Metodisk praksis for farvebåndsorientering

Et integreret aspekt ved fortolkning af induktorfarvebånd ligger i at læse dem i den rigtige rækkefølge.Typisk vises tolerancebåndet, ofte guld eller sølv, i den fjerne ende, i kontrast til de numeriske eller multiplikatorbånd.Vedligeholdelse af denne rækkefølge eliminerer tvetydighed og muliggør nøjagtige aflæsninger.

Disciplineret visuel identifikation reducerer fejl, forenkler kredsløbsdesign og reducerer monteringsrisici.Regelmæssig brug forbedrer hurtig farvekodegenkendelse og understøtter hurtigere arbejde i krævende opgaver.

Implikationer for præcision i kredsløbsdesign

Genkendelse af induktorfarvekoder går ud over grundlæggende beregninger, det giver en gateway til overlegen kredsløbsydelse.I avancerede applikationer som f.eks. analog signalbehandling eller højfrekvente kommunikationssystemer kan selv små afvigelser i induktans påvirke resultater, såsom ændring af resonansfrekvenser eller reduktion af signalfidelitet.

Induktorvalg er afhængig af både teori og praktisk erfaring.Små dømmende beslutninger forbedres med gentagen brug og test.Disse valg hjælper med at opnå nøjagtig ydeevne og stabil kredsløbsdrift.

En samlet ramme for elektronikdesign

Induktorfarvekoder giver en enkel og præcis måde at identificere værdier på.Dette system tilbyder en klar og bredt forstået standard inden for elektronik.Brug af disse koder understøtter korrekt komponentvalg og hjælper med at opretholde konsistens i kredsløbsdesign.

Metoder til test af en farveringinduktor

For at sikre en farveringinduktors driftssikkerhed og afdække mulige problemer, bliver test en vigtig proces.Dette involverer typisk brug af værktøjer som multimetre til grundlæggende evalueringer og specialiserede LCR (Induktans-Kapacitans-Resistance) målere til mere detaljerede målinger.Et multimeter er velegnet til hurtige og ligetil vurderinger, mens præcisionen af ​​en LCR-måler er særligt værdifuld til applikationer, der kræver høj nøjagtighed i induktansevaluering.Differentiering mellem disse instrumenter muliggør skræddersyede testpraksis, der er skræddersyet til de specifikke behov i forskellige miljøer, hvilket understreger effektivitet og klarhed i diagnostik.

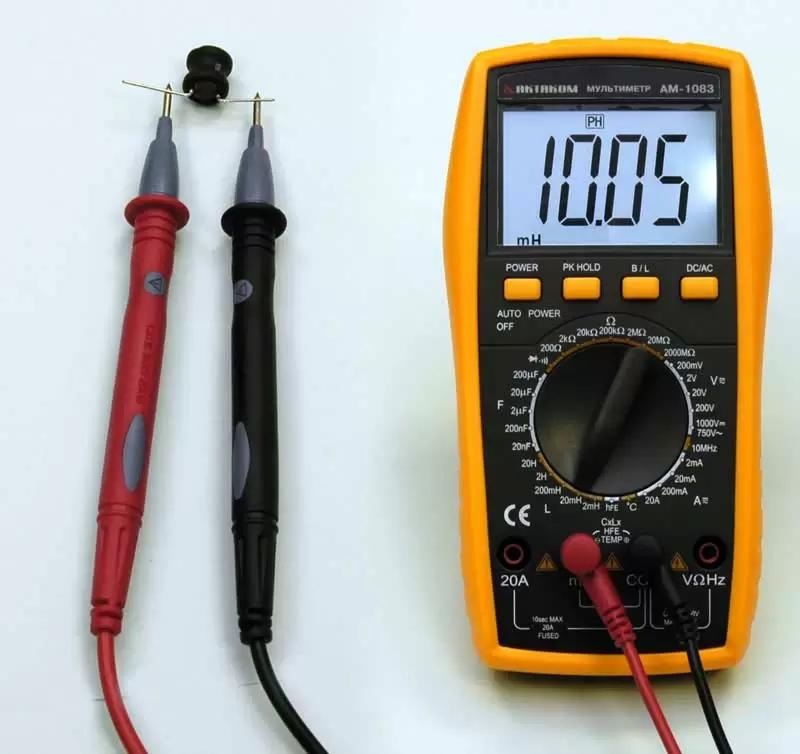

Test ved hjælp af et multimeter

Når du bruger et standard multimeter:

• Forbind multimeterledningerne sikkert til hver ben på induktoren for at etablere en stabil kontakt.

• Observer de modstandsværdier, der vises på multimeterskærmen.Ekstremt lav modstand kan pege mod kortslutninger, mens uendelig modstand kan tyde på et åbent kredsløb.

• Sammenlign de observerede modstandsværdier med de forventede specifikationer fra producenten.Afvigelser fra nominelle værdier kan indikere problemer såsom materialenedbrydning eller en potentiel fejl i fremstillingen.

Selvom denne procedure tilbyder en forenklet evalueringsmetode, er den generelt utilstrækkelig til at opdage mere subtile ydeevneuregelmæssigheder.

Under faktisk brug kan flere variabler påvirke multimeterresultater, såsom miljøfaktorer eller konsistensen af ​​kontakt mellem ledninger og stifter.Det bliver tydeligt gennem praktisk testning, at løse eller ujævne forbindelser kan skævvride aflæsninger, hvilket fører til fejl.Desuden kan sporing af modstandstrends over tid afsløre gradvise ændringer i induktorens ydeevne, især vigtigt i miljøer, hvor komponenter udholder termisk stress eller gentagne højfrekvente belastninger.

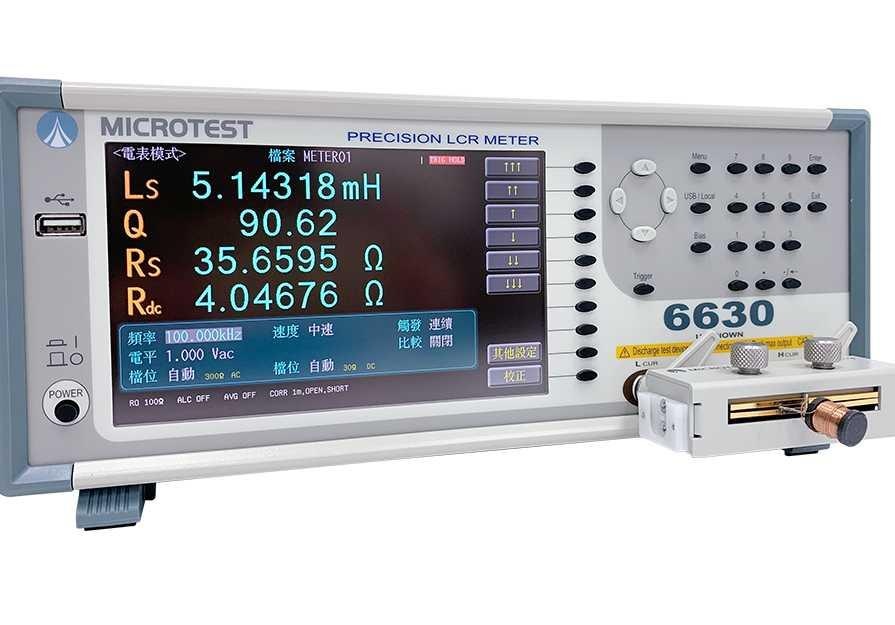

Præcisionstest med LCR-målere

LCR-målere letter en detaljeret undersøgelse af induktorer ved at evaluere deres elektriske egenskaber:

• Følg producentspecifikke kalibreringstrin for at sikre nøjagtige aflæsninger af induktansværdier.

• Udvid analysen til at omfatte kapacitans- og modstandsegenskaber, hvilket giver en mere omfattende forståelse af komponentens stabilitet og egnethed.

• Udnyt avancerede LCR-målerfunktioner til at måle induktans på tværs af variable testfrekvenser.Dette giver indsigt i, hvordan induktoren opfører sig under forhold svarende til dens tilsigtede brug, og afslører frekvensafhængige variationer, der ikke kan registreres af standard multimetre.

Kontrolleret test bruges til induktorer i systemer med høj efterspørgsel til at simulere virkelige forhold såsom temperaturændringer og elektromagnetiske effekter.Dynamisk frekvenstestning kan afsløre problemer som induktansdrift.Gentagne test under disse forhold giver data, der hjælper med at opretholde en stabil ydeevne i udfordrende miljøer.

Overvejelser under test

• Håndtering af defekte induktorer

Skulle test afsløre en defekt induktor, bliver udskiftning af komponenten med en, der matcher de præcise elektriske og fysiske specifikationer, en vigtig korrigerende handling for at opretholde kredsløbets designintegritet.Manglende overholdelse af disse parametre kan medføre problemer såsom ydeevnefejl eller alvorlige funktionsfejl ved fejlfinding eller opgradering af sofistikerede kredsløb.

• Indflydelse af omgivende temperaturer

Induktorers modtagelighed over for termisk stress fortjener nøje overvågning under både test- og driftssammenhænge.Overdreven omgivelsesvarme, en typisk tærskel på 140°F, kan føre til et fald i induktansen, hvilket forringer induktorens evne til at fungere effektivt.Denne effekt kan være udtalt i højeffekts samlebånd eller under længerevarende, intensive tests.Tvungen køling og forbedret ventilation bruges til at reducere varmeopbygning i laboratorie- og industriopstillinger.Disse mål hjælper med at opretholde nøjagtige målinger.

• Elektromagnetisk interferens og layout

Korrekt rumlig organisering af induktorer i kredsløb er vigtig for at minimere elektromagnetisk interferens.Nærhed af flere induktorer kan føre til gensidig kobling, hvilket resulterer i uønsket støj eller ydeevneforringelse.Vedtagelse af foranstaltninger såsom vinkelret justering, tilstrækkelig adskillelse eller anvendelse af afskærmningsteknikker er effektive strategier, der er registreret i printkortdesign.Elektromagnetisk modellering anvendes tidligt i tæt layoutdesign for at forbedre kompatibiliteten.

Konklusion

Farveringspoler understøtter kredsløbets ydeevne ved at lagre energi, modstå pludselige strømændringer, filtrere uønskede signaler og forbedre den generelle stabilitet.Deres farvebånd gør værdiidentifikation nemmere, hvilket hjælper under montering, vedligeholdelse og udskiftning.Artiklen viser også, at korrekt afkodning, omhyggelig udvælgelse og korrekt test er alle nødvendige for pålidelige resultater.Forståelse af disse punkter hjælper med at bruge farvering induktorer mere effektivt i både grundlæggende og avancerede elektroniske applikationer.

Ofte stillede spørgsmål [FAQ]

1. Hvordan kan man effektivt skelne mellem en farveringinduktor og en modstand?

En farveringinduktor kan identificeres ved dens grønne belægning, let tilspidsede form og meget lave modstand, når den måles.En modstand er normalt blå eller beige, har en ensartet cylindrisk form og viser højere modstandsværdier.Et multimeter kan bekræfte forskellen, da induktorer aflæser meget lav modstand, mens modstande matcher deres nominelle værdi.

2. Hvordan adskiller farveringsspoler sig væsentligt fra I-formede induktorer?

Farveringspoler bruger tyndere tråd og er designet til signalbehandling, tuning og filtrering i små kredsløb.I-formede induktorer bruger tykkere ledninger, håndterer højere strøm og bruges i strømkredsløb som spændingsregulering.I-formede typer fokuserer på strømhåndtering, mens farveringinduktorer fokuserer på præcision og kompakt størrelse.

3. Hvad udgør strukturen af ​​en farveringinduktor?

En farvering induktor er lavet af en spole af kobbertråd viklet omkring en kerne, ofte ferrit eller luft.Kroppen har farvede bånd, der viser dens induktansværdi og tolerance.Dets kompakte design gør det nemt at passe ind i kredsløb, mens den bibeholder en stabil ydeevne.
