Kredsløbsbeskyttelse forklaret: ESD, Overspænding, Overbelastning og Overspændingsbeskyttelse

Kredsløbsbeskyttelse er vigtig for at holde elektroniske systemer stabile, pålidelige og sikre, når der opstår unormale elektriske forhold. Moderne beskyttelsesdesign går ud over blot at forhindre skader ved at kontrollere, hvordan kredsløb reagerer på hændelser som ESD, overspændinger, overbelastninger, kortslutninger, load dumps og ledningsfejl. Denne artikel forklarer principperne for kredsløbsbeskyttelse, adfærden af forskellige fejlbetingelser og de praktiske beskyttelsesstrategier, der anvendes i moderne automobil-, industri- og højtydende elektroniske systemer.

Katalog

Forstå kredsløbsbeskyttelse

Kredsløbsbeskyttelse refererer til en bevidst kombination af kredsløbstopologi og komponentvalg, der anvendes til at holde spænding, strøm og temperatur inden for sikre driftsgrænser, når der opstår unormale elektriske forhold. I stedet for at behandle beskyttelse som en simpel skadeforebyggende funktion bruger mange moderne designs det til at kontrollere, hvor fejlenergi strømmer, hvor hurtigt det omdirigeres, og hvordan systemet reagerer efterfølgende, hvad enten det er ved at fortsætte driften, gå ind i en kontrolleret nedlukning eller forblive låst indtil service.

Unormale hændelser, der ofte overvejes under beskyttelsesdesign, inkluderer:

• ESD

• Overspænding

• Kortslutning

• Overbelastning

• Load dump

• Hot-plug-hændelser

• Ledningsfejl

Fra et praktisk ingeniørperspektiv bliver beskyttelse lettere at forstå, når man ser på det som stresshåndtering. Hver fejl indeholder en energikilde og en energivej. Forbindelser og indpakning kan lagre eller frigive energi gennem effekter som kabelinduktans eller stikdåsekapacitans, mens følsomme halvlederstrukturer fejler, når energien koncentreres over forbindelser, oxider eller dielektriske lag. Produkter, der bestod kontrollerede bænktests, kan stadig fejle i virkelige driftsmiljøer, fordi feltforholdene er langt mindre forudsigelige.

Godt designede beskyttelsessystemer forfølger generelt to mål på samme tid:

• Reducere spidse elektriske belastninger, så enhedens grænser ikke overskrides ved interface-ben.

• Kontrollere strømflow og temperaturstigning, så opvarmning forbliver håndterbar, og langsigtede slidmekanismer minimeres.

Højere tæthed og højere omkostninger pr. board øger virkningen af en enkelt transient

Moderne elektroniske boards indeholder tættere routing, tyndere geometrier, tættere kryds- og afstandsafstande og et større antal integrerede kredsløb inden for mindre fysiske områder. Efterhånden som tæthed øges, kan en enkelt ukontrolleret transiente påvirke mere end ét komponent. Skader kan sprede sig gennem delte strømfordelingsnet, jordforbindelsesstrukturer eller tilsluttede grænseflader, hvilket gør en isoleret fejl til en bredere systemfejl.

Almindelige board-niveau konsekvenser af uadministrerede transients inkluderer:

• Beskadigede strømfordelingsnetværk

• Kompromitterede I/O-strukturer

• Latent parameterdrift

• Intermitterende nulstillinger

• Porte, der delvist fungerer, indtil belastning eller temperaturændringer sker

Feltretur analyse afslører ofte, at synlig skade ikke altid er nødvendig for pålidelighedsforringelse. Gentagne mindre overbelastningsforhold kan gradvist reducere elektrisk margin, indtil en normal driftsbegivenhed, såsom rutinemæssig kabelindsættelse eller en lille temperaturændring, udløser den endelige fejl.

Lavere driftsvoltager efterlader mindre margen til små spikes

Efterhånden som moderne procesnoder fortsætter med at reducere forsyningsspændinger for at forbedre effektiviteten og reducere strømforbruget, bliver kløften mellem nominelle driftsvoltage og absolutte maksimale værdier mindre. Transienter, der engang blev betragtet som harmløse, kan nu overskride sikre driftsgrænser, især når hurtige omskiftningseffekter interagerer med pakningsinduktans og skaber lokaliseret overshoot.

En 3,3 V forsyningslinje garanterer ikke, at hver node altid forbliver tæt på 3,3 V. Kort sporinduktans, delte returveje og samtidig switching-støj kan kombineres for at producere skarpe spændingsudsvings, der måske ikke fremtræder klart ved langsommere målepunkter.

Designmetoder, der ofte anvendes i lavspændingssystemer, inkluderer hurtigere afbøjning ved den beskyttede node, kortere returveje, reduceret parasitisk induktans, kontrolleret surgetransport og lavere effektfordeling for at reducere langtidsspredning.

At holde temperaturstigning under kontrol bliver også stadig vigtigere i høj-densitet systemer, fordi mange fejlmekanismer accelererer hurtigt med varme, selv når kredsløbet fortsætter med at bestå korte funktionelle tests.

Bil- og industrielle input kræver sceneopdelt, tidsbevidst beskyttelse

Bil- og industrielle elsystemer oplever regelmæssigt elektriske begivenheder, der adskiller sig markant fra kontrollerede laboratorieforsyninger. Disse inkluderer koldstart brownouts, induktiv kickback og load-dump betingelser, der kan hæve forsyningsspændingen til 40 V til 100 V området i længere perioder. Under disse forhold er et enkelt beskyttelseselement sjældent tilstrækkeligt.

Typiske hårde inputbegivenheder inkluderer:

• Koldstart brownout

• Induktiv kick med hurtige kanter

• Load dump med høj energi og lang varighed

• Omvendt polaritet

• Jump-start betingelser

• Ledte RF forstyrrelser

Pålidelige designs koordinerer typisk flere beskyttelsesfaser, hver designet til en anden tidsramme. Hurtige klemmer absorberer skarpe førende kanter, energihåndteringskomponenter tolererer længere varighedspulser, og strømbegrænsende eller frakoblingsfaser forhindrer overdreven termisk stress på beskyttelsesnetværket.

Kvalificeringstest viser konsekvent, at tidsdomæneatferd betyder meget i beskyttelsesdesign. Nanosekund ESD-begivenheder, mikrosekund surgepulser og millisekund load dumps opfører sig meget forskelligt, og at påtvinge alle beskyttelseskrav til en enkelt enhed fører normalt til kompromitterede marginaler.

Netværket og kablerede systemer skal overleve overspændinger, mens de forbliver operationelle

Produkter, der er tilsluttet lange kabler, kommunikationslinjer, udendørs udstyr eller fjerndetektorer, udsættes ofte for lyninducerede overspændinger og switching-transienter. I disse systemer er overlevelse alene ikke altid det primære mål. Uptime, signalintegritet og kommunikationsstabilitet er lige så vigtige.

Beskyttelsessystemer i disse miljøer forventes ofte at forhindre:

• Intermitterende kommunikations tab

• Øgede bitfejl rater

• Uventede nulstillinger

• Marginal PoE drift

• Porte, der kun fejler efter storme eller vedligeholdelsesaktiviteter

Koordineret overspændings- og overstrømsbeskyttelse skal reagere beslutsomt under transiente begivenheder, mens de forbliver elektrisk transparente under normal kommunikation. Hvis beskyttelsen forstyrrer signaladfærden, kan fejl blive intermitterende og svære at diagnosticere i stedet for umiddelbart indlysende.

Mange fejl akkumuleres gradvist, hvilket gør beskyttelse til en del af pålidelighedsstrategien

Mange fejl i den virkelige verden skyldes gentagen elektrisk eller termisk stress, der langsomt reducerer ydeevne over tid i stedet for at forårsage øjeblikkelig katastrofal skade. Gradvise forringelsesmekanismer inkluderer junction leakage vækst, dielektrisk svækkelse, elektromigration, connector slid og PCB-overflade carbonisering forårsaget af kontaminering.

Almindelige cumulative degraderingseffekter inkluderer:

• Junction defekt vækst

• Dielektrisk sammenbrud

• Accelereret elektromigration

• Connector slid og pitting

• PCB sporing og carbonisering

Fra et pålidelighedssynspunkt er det ikke altid nok at overleve en enkelt begivenhed. Et beskyttelsessystem kan stadig ældes dårligt, hvis gentagen overbelastning langsomt forbruger designmargin over måneder eller år med drift.

Et praktisk perspektiv: Beskyttelse definerer fejladfærd, ikke kun forsvar

En nyttig måde at nærme sig kredsløbsbeskyttelse på er at definere, hvordan produktet skal opføre sig under unormale forhold. Mange succesfulde systemer er ikke designet til at overleve hver mulig fejl i uendelighed. I stedet har de til formål at indeholde energi, begrænse skadens omfang og returnere systemet til en forudsigelig driftsstatus.

Almindelige strategier til kontrollerede fejl omfatter:

• Fail-open sikringer og eFuses

• Termisk eller strømfoldning

• Hiccup-mode beskyttelseskontrollere

• Låst nedlukning indtil strømcirkulation

• Crowbar-kredsløb for strenge spændingsbegrænsninger

Forudsigelig og gentagelig fejladfærd forbedrer også fremstillingsstøtte, fejlfinding og feltservice, fordi fejlsituationer bliver lettere at diagnosticere og forklare.

Typiske kategorier af kredsløbsbeskyttelseskoncepter

I praktiske systemer fungerer beskyttelseskomponenter normalt som koordinerede grupper snarere end isolerede løsninger. Effektive beskyttelsesarkitekturer kombinerer grænsebeskyttelse, lokal spændingsklipning, strømbeskytning, termisk styring og layoutoptimering for at opretholde sikre driftsbetingelser eller skabe kontrolleret fejladfærd, når grænserne overskrides.

Lyn- og overspændingsbeskyttere

Lyn- og overspændingsbeskyttere er designet til at håndtere højenergi begivenheder, der almindeligvis introduceres gennem kabler eller ekstern infrastruktur. Valget er normalt baseret på overspændingsstrøms kapabiliteter, impulsvurderinger, energitolerance og koordinering med nedstrøms beskyttelsesfaser.

Almindelige designovervejelser for beskyttere omfatter:

• Overspændingsstrøm vurdering

• Impulsbølgeform kompatibilitet

• Koordinering med nedstrøms klemmer

• Lækage under normal drift

• Placering ved eksterne indgangspunkt

Disse enheder placeres typisk, hvor eksterne forbindelser går ind i systemet, så højenergiske transiente kan absorberes, før de når følsom kredsløb.

Overspændingsklammer

Overspændingsklammer begrænser transientspændingen til sikrere niveauer under hurtige elektriske forstyrrelser. Valget af enheder afhænger af klammespænding, responsadfærd, dynamisk modstand, puls toleranse og signalrelateret kapacitans.

Almindelige optimeringsparametre for klammer inkluderer:

• Arbejdende stand-off spænding

• Klammespænding versus strøm

• Dynamisk modstand

• Kapacitans og signalpåvirkning

• Puls vurdering

• Kort returvej layout

Layoutkvalitet påvirker i høj grad klammerens præstation, fordi lange induktive returveje kan skabe yderligere overshoot ved det beskyttede nod.

Overstrømsbegrænsere og frakoblingskomponenter

Overstrømsbeskyttelseskomponenter begrænser overdreven strøm, der ellers kunne overophede baner, stikforbindelser eller halvledere. De forhindrer også vedvarende fejlstrøm fra at beskadige spændingsklipningskomponenter efter en overspændingsbegivenhed.

Almindelige metoder til kontrol af fejlstrøm omfatter:

• Sikringer

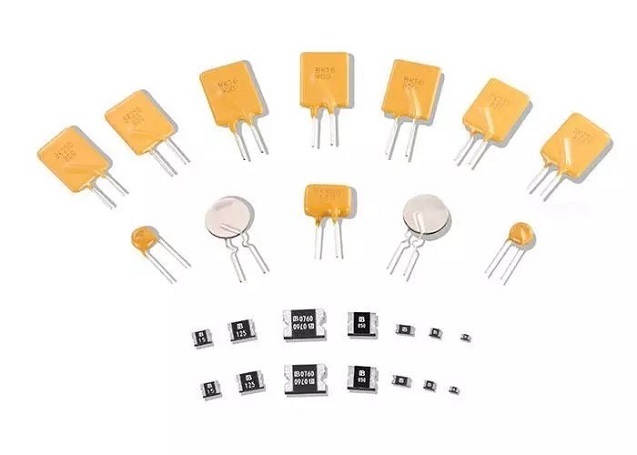

• Nulstilbare PTC-enheder

• eFuses og hot-swap controllere

• Serie modstande, hvor effektfordeling tillader

• MOSFET frakoblingsfaser med føling og kontrol

Stabil strømbeskyttelse bestemmer ofte, om et beskyttelsessystem forbliver pålideligt efter gentagne stressbegivenheder eller gradvist degraderes over tid.

ESD- og EMI-beskyttelseskoncepter

Disse komponenter beskytter mod hurtige elektrostatisk afladningsbegivenheder og højfrekvente forstyrrelser, der kan forstyrre eller beskadige grænseflader. Effektiv ESD-beskyttelse afhænger ikke kun af komponentvalg, men også af omhyggelig layoutstrategi.

Almindelige ESD- og EMI-robusthedsteknikker inkluderer:

• Lavkapacitans ESD-diodes ved grænseflader

• Tætte strømretursløjfer

• Korrekt chassi- og jordreferenceplanlægning

• Kontrolleret impedansrute

• RC- eller LC-filtrering, hvor båndbredde tillader

• Stikforbindelsespin-arrangementer, der guider afladningsveje

Samlet set er kredsløbsbeskyttelse bedst set som et koordineret system til håndtering af unormal elektrisk energi. Pålidelige design afhænger sjældent af en enkelt beskyttelseskomponent. I stedet kombinerer de spændingsklipning, strømbeskyttelse, energibeslag, termisk kontrol og layoutplanlægning for at holde systemet inden for sikre driftsgrænser. Når grænser overskrides, bliver målet kontrolleret, diagnosticerbar fejladfærd snarere end uforudsigelig skade.

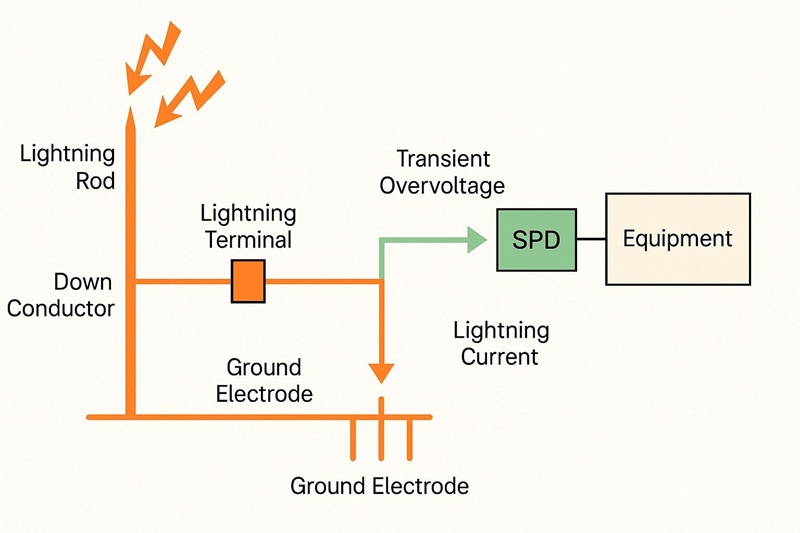

Lynbeskyttelseshardware

Lyngelektroder og kabelkoblede overspændinger indeholder høj energi og ekstremt hurtige kanter, så det praktiske mål er at dirigere overspændingsstrømmen mod chassiset eller jorden, samtidig med at den normale systemdrift forbliver stabil. I mange virkelige fejl er det primære problem ikke den overspændingsvurdering, der vises på et datakort, men spændingsstigningen skabt af parasitisk inductans i returvejen. Beskyttelsesdesigns, der bevidst kontrollerer afladningsstrømsløjfen, opfører sig normalt mere forudsigeligt end layout, der bare tilføjer et klem uden at overveje den omgivende geometri.

Overspændingskarakteristika og beskyttelseskrav

Overspændinger kommer generelt ind i udstyret gennem to hovedmekanismer:

• Direkte ledning, såsom et slag eller induceret strøm på et kabel

• Feltkopling, hvor fælles-mode excitation hæver det lokale referenceniveau

Begge mekanismer optræder regelmæssigt i virkelige driftsmiljøer, så kun at evaluere én sti kan skabe en ufuldstændig beskyttelsesstrategi.

Faktiske overspændingsbølgeformer varierer betydeligt, men standardiserede testimpulser bruges ofte, så forskellige beskyttelsestilgange kan evalueres konsekvent.

Standardimpulser, der ofte bruges, inkluderer:

• 8/20 µs strømkurve

• 1.2/50 µs spændingskurve

• 10/350 µs strømkurve for hårdere lynpåvirkning

Fra et ingeniørperspektiv:

• Topstrøm og di/dt påvirker hovedsageligt layout-relateret spændingsovershoot.

• Total energi påvirker hovedsageligt opvarmning, materialeerosion og langsigtet driftsstabilitet.

En nyttig måde at evaluere beskyttelsesydelse på er at undersøge, hvor meget stress der forbliver ved den beskyttede kredsløb efter beskyttelsesstadierne reagerer. Når målinger ved IC-pins matcher forventningerne, indikerer det normalt, at både komponentkoordination og fysisk layout fungerer korrekt.

Residual stress kontrolpunkter inkluderer:

• Residual spænding ved IC-pins, inklusive overshoot forårsaget af lednings- og løbsk inductans

• Residual strøm gennem følsomme grænseflader, inklusive latch-up stier

• Genopretningsadfærd efter hændelsen, uden låste kortslutninger, unødvendige nulstillinger eller delvist funktionelle tilstande

En spændingskurve målt ved stikket kan se acceptabel ud, mens IC-pins oplever meget større stress. Yderligere ruteafstand og returvej inductans mellem stikket og enheden kan i væsentlig grad øge overshoot og nulstillingsadfærd.

At flytte målepunkter tættere på IC afslører ofte problemer, der ikke er synlige ved kabelindgangsstedet.

Gasafladningsrør til primærbeskyttelse

Primære beskyttelsesstadier prioriterer normalt komponenter, der er i stand til at lede kiloampere niveau overspændingsstrømme mod jorden, samtidig med at de forbliver højt modstandsdygtige under normal drift. Disse enheder giver generelt løsere spændingsbegrænsning end sekundære faser, så de er mest effektive som det første lag i en koordineret beskyttelsesstruktur.

Primære beskyttelsesstadier er hovedsageligt beregnet til at kontrollere strømflowet og opretholde stabil adfærd efter hændelsen.

Målene for primærstadiet inkluderer:

• Sørge for en lav-impedans afladningsvej til chassiset eller jorden under overspændinger

• Forhindre overspændingsstrøm i at flyde gennem interne PCB reference strukturer, når det er muligt

• Forblive elektrisk ubemærket under normal drift, inklusive lækage, kapacitans og isolationsadfærd passende til grænsefladen

Keramiske gasafladningsrør forbliver næsten åbne kredsløb, indtil deres gnistoverspænding er nået. Når antændelse sker, danner enheden en lysbue og kan lede meget store overspændingsstrømme, samtidig med at den opretholder en relativt lav ledningsspænding.

Deres lave kapacitans og høje isolationsmodstand gør dem velegnede til mange kraft- og signalgrænseflader, hvor signalintegritetsmargener er begrænsede.

Flere praktiske egenskaber påvirker virkelige præstationer mere end overspændingsvurderingen.

Nøgle GDT adfærd inkluderer:

• Gnisten er ikke øjeblikkelig, så meget hurtige transients kan skabe midlertidig overspænding, før ledningen udvikler sig fuldt ud

• Når ledning begynder, bliver lysbuespændingen lav, hvilket gør grounding-sti modstand til en dominerende faktor

• Ydelsen afhænger i høj grad af kvaliteten af chassi og jordbinding, fordi lange jordingsledninger øger spændingsstigningen gennem inductans og di/dt effekter

Korte, brede, lav-induktans chassiforbindelser forbedrer ofte overspændingsadfærden mere effektivt end at ændre komponenttyper. Små ændringer i jordingssti kan betydeligt ændre den effektive klemmeniveau, fordi overspændingssløjfen selv stærkt påvirker spændingsstigningen.

Glas gasafladningsrør er almindeligvis optimeret til ekstremt lav kapacitans og god bidirektional symmetri. De tilbyder typisk høj DC-isolering og betydelig overspændingsstrømskapacitet med lav residual spænding efter antændelse.

Disse egenskaber gør dem nyttige i grænseflader, hvor yderligere kapacitans ikke kan tolereres.

En almindelig begrænsning er bredere variation i nedbrydningsspænding og tændingsadfærd på tværs af fremstillings- og miljøbetingelser. Fordi tændingsadfærden kan ændre sig, bliver glas GDT'er ofte kombineret med sekundære klammer for at holde den beskyttede spænding inden for et snævrere område.

En almindelig kombination er:

• Glas GDT kombineret med en TVS diode nær den beskyttede node

En vellykket GDT-udvælgelse afhænger normalt mere af driftsadfærd og systemkoordinering end kun af overspændingsstrømklassificeringen.

Vigtige udvælgelsesparametre inkluderer:

• Udladnings- eller nedbrydningsspænding i forhold til den maksimale kontinuerlige driftsspænding

• Kapacitans i forhold til krav til signalintegritet

• Impulsstrømkapacitet tilpasset den forventede overspænding

• Følge-strømtolerance og ren lysbue-slukningsadfærd på vekselstrømssystemer

• Koordinering med beskyttelse opstrøms såsom sikringer, afbrydere eller strømbeskyttede kilder

Pålidelig feltpræstation forbedres generelt, når marginen for maksimal kontinuerlig driftsspænding og slukningsadfærd behandles som primære begrænsninger snarere end kun at fokusere på maksimale strømklassificeringer.

Halvlederudladningsrør

Thyristor-baserede crowbar-enheder, der almindeligvis markedsføres som SIDACtor-type komponenter, udløses gennem overgangs nedbrydning og indfanges derefter i en lavspændingsledende tilstand. Disse enheder reagerer inden for nanosekunder og giver normalt en mere gentagelig udløbsadfærd end mange gasudladningsrør.

Denne gentagelighed bliver især værdifuld i systemer med snæver spændingstolerance eller strenge produktionskonsistenskrav.

Efter udløsning må crowbar-enheden ikke forblive drevet af kilde følge-strøm. Som et resultat skal den omgivende kreds give en pålidelig metode til strømaflastning.

Almindelige strømaflastningsmetoder inkluderer:

• Sikringsbeskyttelse

• PTC-enheder i nogle applikationer

• Indbygget kilde-strømbegrænsning

Flere koordinationskontroller hjælper med at forhindre, at enheden forbliver permanent ledende efter overspændingsbegivenheden.

Vigtige kontroller inkluderer:

• Hold følge-strøm under enhedens holde-strøm efter transienten slutter

• Tilføj forudsigelige aflastningselementer, når lavimpedans strømforsyningslinjer kan levere høj strøm

• Bekræft drift under temperaturændringer, fordi holde-strøm og kildeimpedans varierer med temperaturen

Validering af disse adfærder direkte på samlet hardware forhindrer normalt situationer, hvor crowbar beskytter med succes én gang, men forbliver låst efterfølgende.

Sekundære spændingsklammere

Sekundære beskyttelsesniveauer er typisk placeret tæt på følsom kredsløbsdesign for at klemme resterende overspænding og reducere hurtige transienter, før de når IC benene.

I mange systemer fortsætter nulstillingsproblemer ikke, fordi beskyttelseskomponenter mangler, men fordi placeringen af sekundære klemmer og tilbageinduktans er dårligt optimeret.

Typiske sekundære beskyttelseselementer inkluderer:

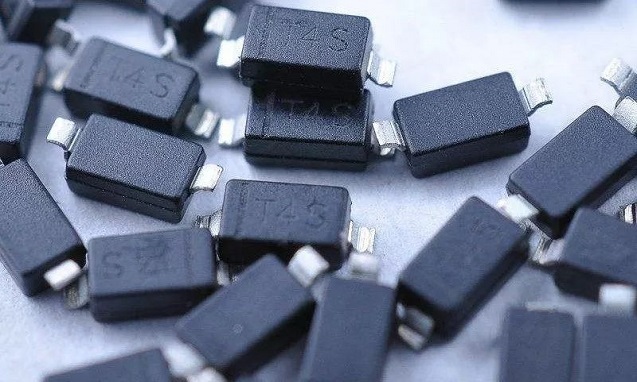

• TVS dioder til hurtig respons og tæt klamring

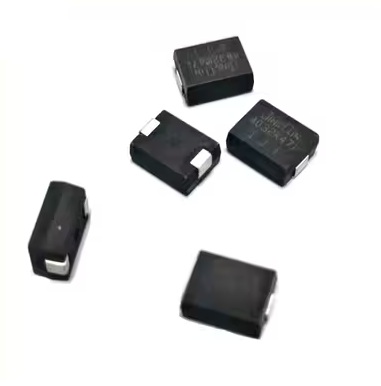

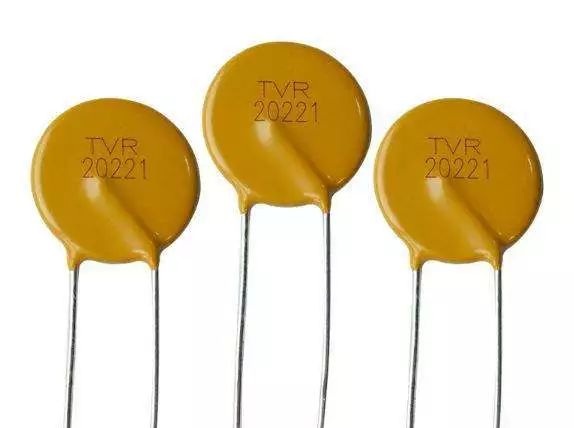

• MOV'er til højere energibesparelse på nogle strømgrænseflader, med alders- og lækageovervejelser

• RC og LC elementer til at forme overspændingsbølger og reducere di/dt ind i klemmen

Beskyttelsesniveauer placeret nær stikkontakten og nær IC har forskellige formål.

• Primær beskyttelse nær stikkontakten hjælper med at holde overspændingsstrøm væk fra PCB-strukturen

• Sekundær beskyttelse nær belastningen reducerer spændingsbelastning ved enhedens ben

At bruge begge tilgange sammen giver normalt en mere ensartet præstation på tværs af forskellige ledningsforhold og testmiljøer.

Koordinerede beskyttelsesniveauer

Pålidelig lynbeskyttelse følger normalt en trin-for-trin tilgang:

• Primær afleder til at lede energi mod chassis eller jord

• Bevidst impedans mellem niveauer

• Sekundær klemme placeret tæt på det beskyttede kredsløb

Impedanselementet tvinger en del af overspændingen til at falde, før det når den sekundære klemme, hvilket reducerer topstrømstressen og forbedrer energideling på tværs af beskyttelsesniveauer.

Almindelige impedanselementer inkluderer:

• Serienmodstand

• Ferritperler

• Kontrolleret induktans

I mange tilfælde forbedrer tilføjelsen af moderat bevidst impedans beskyttelsen mere effektivt end blot at vælge en større klemmekomponent. Impedansen former overspændingsstrømmens bølgeform og reducerer topbelastningen på downstream-enheder.

Selv små modstande eller ferritelementer kan betydeligt forbedre beskyttelsens adfærd, når strømveje og induktive effekter er korrekt overvejet.

Trinvis beskyttelsessystemer kan stadig fejle, når energideling ikke sker som forventet.

Almindelige koordineringsproblemer inkluderer:

• Primære enheder aktiveres senere end forventet

• Serielementer går ind i mætning

• Tilbagespoling af sekundærklampeinduktans dominerer effektiv klampe spænding

At finde disse problemer tidligt reducerer som regel redesignindsatsen og fejlfindingstiden i den sene fase.

Jordforbindelse og layoutovervejelser

Jordforbindelsesgeometri påvirker direkte restspændingen, fordi jordforbindelsesstrukturen udgør en del af overspændingsstrømsvejen. Selv når det elektriske diagram ser korrekt ud, påvirker mekanisk layout og PCB-implementering stærkt præstationsniveauet for beskyttelse.

Følgende layoutpraksisser korrelerer gentagne gange med mere robust beskyttelsesadfærd:

• Hold den primære arrestervej til chassiset eller jorden kort, bred og direkte

• Undgå tynde spor og lange via-kæder i højstrømsoverbelastningsveje

• Minimér overspændingssløjfeområdet for at reducere induktiv spændingsstigning

• Adskil beskidte overspændingsreturveje fra følsomme signalreferencer, når det er muligt

• Placer sekundære klamper, så deres returveje også forbliver med lav induktans

Uden korrekt layoutkontrol kan parasitær induktans dominere klampeadfærd mere end komponenternas specifikationer selv.

Et beskyttelsesdesign kan synes korrekt på det elektriske diagram-niveau, men stadig mislykkes på grund af små stigninger i ledningslængde eller returvejs induktans. At måle beskyttelsespræstation direkte ved IC-benene gør som regel betydningen af disciplineret jordforbindelse og placering straks klar, fordi disse detaljer stærkt bestemmer, om systemet overlever overspændinger uden forstyrrelser.

Overspændingsbeskyttelseselementer

Overspændingsbeskyttelse i reelt hardware fungerer almindeligvis som et koordineret to-trins klampsystem, især når målet er at undertrykke korte transienter uden at udsætte IC-ben for overdreven stress. I praksis er det sjældent målet at stoppe en overspænding helt. Det reelle mål er at guide overspændingsstrømmen gennem en kontrolleret vej, holde den beskyttede node inden for absolutte maksimale grænser og fremme en ren, diagnoserbar fejladfærd i stedet for intermitterende fejl, der senere fremstår som vanskelige serviceproblemer.

Under bænktests kan beskyttelsesdesign virke ligetil, indtil ledningsinduktans og jordforbindelsesadfærd transformerer et rent diagram til ustabile målinger. Af denne grund nærmer erfarne teams sig normalt beskyttelse som et komplet system, der kombinerer håndtering af bulkenergi, hurtig lokal klamping nær følsomme enheder og validere ved hjælp af realistiske kabler, stik og returveje.

MOV Varistorer (Metal-Oxide Varistorer)

En MOV opfører sig som en stærkt spændingsafhængig modstand. Under normal drifts spænding opretholder den en høj impedans. Når spændingen stiger, går enheden over i et lavere impedansområde, der klamper noden.

I de fleste overspændingsforhold er MOV-responstiden hurtig nok til at give effektiv beskyttelse, mens energihåndteringskapaciteten forbliver en af dens stærkeste fordele.

MOV'er placeres almindeligvis på strømførende skinner, netforbundne noder og andre lavfrekvente netværk, hvor overspændingsenergien kan være stor, og hvor ekstra kapacitans i hundreder eller tusinder af picofarads er acceptabelt. På lange kabelforbindelser absorberer MOV'er ofte en stor del af den indledende overspændingsenergi, før de nedstrøms beskyttelsesstadier aktiveres.

En praktisk måde at se en MOV på er som en bulkenergiasabsorber snarere end som en præcisionsspændingsgrænsen. Dens rolle er normalt at reducere en stor overspænding til en mindre hændelse, som sekundærbeskyttelsen kan håndtere tættere på siliciumtoleranceniveauet.

En almindelig begrænsning af MOV'er er kapacitans, som ofte spænder fra hundreder til tusinder af picofarads. På højhastigheds- eller højimpedanslinjer kan denne kapacitans læsse signalvejen, nedsætte kantrate og øge vekselstrømslækage.

På færdiggjort hardware fremstår disse effekter ofte som:

• Reduceret øje-diagram margin

• Øget jitterfølsomhed

• Lille amplitudetab

• Uventet belastning på analoge indgange

På grund af disse effekter undgås MOV'er normalt på højhastighedsinterfaces, medmindre signalintegritetsanalyse og praktisk bænkværdig verifikation bekræfter, at den tilføjede kapacitans forbliver acceptabel.

MOV'er forringes gradvist, når de udsættes for gentagne overspændingsbelastninger. Lækstrømmen øges ofte over tid, mens klampeadfærden langsomt ændrer sig.

I feltoperationer kan denne forringelse fremstå som:

• Stigende standbystrøm

• Intermitterende opvarmning

• Fejl, der korrelerer med tordenvejr eller gentagne induktive skiftebegivenheder

Pålidelige designs planlægger som regel for gradvis MOV-aldring og gør slutningsadfærden forudsigelig og diagnoserbar.

Almindelige tilgange til aldringsreduktion inkluderer:

• Spændings- og energiderating med realistisk sikkerhedsmargin

• Termisk afstand og kølekapacitet for at reducere varmepletter og kulstofsporing

• Defineret fejladfærd ved brug af opstrøms smeltning eller termisk beskyttelse, så fejlede MOV'er ikke forbliver i vedvarende kortslutningsbetingelser

Behandling af MOV som et forbrugeligt overspændingselement fører ofte til mere forudsigelig langsigtet systemadfærd.

Chip Varistorer

Chip varistorer anvender MOV-teknologi i kompakte pakker og anvendes almindeligvis, hvor PCB-pladsen er begrænset, og det forventede trusselsniveau primært involverer ESD eller små transiente hændelser.

Typiske anvendelser inkluderer:

• Små subsystem strømindgange

• Kontrolledninger

• Generelt I/O udsat for stikforbindelseshåndtering eller lavenergi-switching støj

Disse enheder fungerer godt mod ESD-hændelser fra menneskekroppen, kort kabelforladninger og mindre induktive forstyrrelser i lukkede systemer. Lokal afdækning direkte ved stikket forbedrer også beskyttelsen mod nærliggende transiente aktiviteter.

Den største begrænsning for chip varistorer er deres energihåndteringskapacitet. Sammenlignet med større disk MOV'er absorberer chip varistorer meget mindre overspændingsenergi, og nedbrydning kan ske hurtigt i hårdere miljøer.

At bruge kun en chip varistor på eksternt udsatte grænseflader kan føre til for tidlig aldring eller pludselig fejl, især i installationer der involverer:

• Lange eksterne kabler

• Udendørs eksponering

• Hyppig induktiv switching

I mange felttests passerer systemer laboratorie ESD-test, men udvikler gradvist øget lækagestrøm efter gentagen eksponering for overspændingslignende forhold.

Chip varistorer yder derfor bedst som en del af en lagdelt beskyttelsesstrategi frem for som den eneste beskyttelsesbarriere.

TVS Dioder (Transient Voltage Suppressors)

TVS dioder reagerer ekstremt hurtigt, ofte effektivt inden for sub-nanosekund tidsrammer under ESD-hændelser. Sammenlignet med MOV'er, giver de normalt en lavere klamp spænding under lignende forhold.

TVS-enheder fungerer almindeligvis som det sekundære beskyttelsesniveau, efter at en førsteklasses komponent såsom en GDT eller MOV allerede har absorberet eller afledt størstedelen af overspændingsenergien.

Når de vælges korrekt, kan en TVS-diode holde spændingen nær en kontrolleret grænse, der tæt matcher tolerancen for følsomme IC-ben.

TVS-valg bliver mere pålideligt, når det er baseret på faktiske elektriske driftgrænser og layoutadfærd i stedet for kun at stole på nedbrydning-voltage specifikationer.

Arbejdsspændingen bør holde TVS inaktiv under normale driftsforhold, herunder tolerancevariation, opstartsadfærd, ringing og hot-plug hændelser.

At ignorere normale overskudsbetingelser kan føre til unødvendig opvarmning af TVS, øget lækagestrøm og langsigtet pålidelighedsdrift.

Dynamisk modstand påvirker stærkt klamp spændingen under høje overspændingsstrøm forhold. To TVS-enheder med lignende nedbrydning spænding kan opføre sig meget forskelligt under en 8/20 µs overspændingsbølgeform.

Kabelinduktans og jordafkast påvirker yderligere den faktiske klampadfærd, især under højstrømstest.

I praktisk validering bestemmer denne parameter ofte, om residualspænding forbliver sikkert under absolutte maksimale grænser.

Bølgeform vurderinger bør matche det faktiske trusselsmiljø.

Vigtige overvejelser inkluderer:

• Høje ESD-vurderinger garanterer ikke automatisk overlevelse af overspænding

• En 8/20 µs-vurderet TVS kan reagere anderledes under 10/1000 µs stress

At matche bølgeform specifikationen med det virkelige installationsmiljø reducerer risikoen for falsk selvtillid, der kun er baseret på databladsværdier.

Selvom lav-kapacitans TVS-enheder er tilgængelige, påvirker kapacitans stadig højhastigheds- og højimpedans grænseflader.

For højhastigheds kommunikationslinjer vælges og evalueres lav-kapacitans TVS-enheder almindeligvis ved brug af:

• Øje-diagram målinger

• Frekvensresponsanalyse

Stikforbindelsens parasitics, via stubbe, og rutegeometri kan betydeligt påvirke den endelige signaladfærd, selv når skematisk ser korrekt ud.

Koordineret To-Stage Integration

En to-trins beskyttelsesstruktur fungerer effektivt, fordi hver enhed arbejder inden for det område, hvor den præsterer bedst. Det første trin absorberer eller afleder bulk energi, mens det andet trin tæt klamrer den resterende overshoot tættere på silikontoleranceniveauet.

I mange ustabile systemer er det primære problem ikke beskyttelseskomponenten selv, men interkonnektionen mellem trinnene. Sporinduktans mellem stikket og clampen kan signifikant øge spændingen set af IC'en, fordi det induktive led (L·di/dt) direkte tilføjes den transiente spænding.

En layoutstruktur, der ofte forbedrer bølgeformadfærd, inkluderer:

• At placere den hurtige clamp fysisk tæt på det beskyttede IC-ben

• At bruge en kort, lav-induktans returvej

• Positionering af det højenergi beskyttelsesanordning nær den eksterne indgang

Denne fysiske arrangement producerer generelt lavere residualspænding og mere forudsigelig overspændingsadfærd.

Pålidelig overspændingsbeskyttelse afhænger normalt mere af at kontrollere overspændingsstrømmen og dannelse af strømveje end at vælge den stærkeste individuelle komponent.

MOV'er og chip-varistorer giver effektiv bulkundertrykkelse, men introducerer kompromiser med hensyn til kapacitans og langtidsholdbarhed. TVS-dioder giver hurtig, lavspændingsklampning, men deres virkelige ydeevne afhænger i høj grad af korrekt nedsættelse og lavinduktanslayoutpraksis.

At betragte beskyttelse som et komplet system, der inkluderer trusselmodellering, trinvis energihåndtering, interconnect-parasitik, jordingsstrategi og realistisk verifikationstest, fører generelt til design, der opfører sig forudsigeligt under både kvalifikationstest og langvarig feltdrift.

Overbelastningsbeskyttelsesenheder

Overbelastningsbeskyttelse reducerer risikoen for varme-relateret skade i PCB-forbindelser, stikben, kabelforbindelser og batteristrømsveje ved at afbryde strømflowet eller tvinge driften ind i et sikrere område, før temperaturerne når destruktive niveauer. I praktisk ingeniørarbejde strækker målet sig normalt ud over blot at stoppe en kortslutning. Det større mål er at håndtere fejlenergien, efterhånden som den opbygges over tid.

Mange kostbare feltfejl skyldes ikke dramatiske døde shorts, men ved gentagne grænseoverskridende belastninger, der langsomt misfarver stik, blødgør plast og trætter loddefuger. En mere holdbar beskyttelsesstrategi behandler overbelastning primært som et termisk problem, der elektrisk udløses, mens den også antager værst mulige driftsbetingelser såsom varme omskærme, begrænset luftstrøm og tæt pakkede komponenter.

Overbelastningsforhold optræder normalt i flere genkendelige former, og hver påvirker beskyttelseskoncepterne forskelligt. At forstå disse mønstre hjælper med at forklare, hvorfor beskyttelse, der på papiret synes acceptabel, alligevel kan føre til langsigtet hardwarealdring. En hård kortslutning kan generere kontinuerlig I²R opvarmning i kobberforbindelser, vias og stikforbindelser. I mange tilfælde bliver det svageste element det første fejlpunkt. Små stik og kontakte på sering når ofte skadelige temperaturer, før større PCB-kobberstrukturer viser åbenlys nød. Boards kan derfor synes elektrisk funktionelle, mens mindre kontakter, såsom USB-stifter eller forbindelser mellem boards, gradvist oxiderer, blødgør eller glider ind i intermitterende drift.

Motorer, varmelegemer og stærkt belastede regulatorer kan trække en smule for meget strøm i længere perioder, især under grænseoperatingbetingelser. Disse overbelastninger producerer sjældent dramatiske fejl. I stedet reducerer de langsomt pålideligheden og efterlader vanskelige at tolke beviser. At koordinere beskyttelse omkring tilladt temperaturforøgelse snarere end kun topstrøm bestemmer normalt, om et design forbliver stabilt over lange driftsperioder.

Kapacitive belastninger, kabelforbindelse hot-plug hændelser og batteriopladningstransitioner kan generere kortvarige strømspidser, der er normale driftsopførsel snarere end fejl. Hvis beskyttelsen reagerer for aggressivt, bliver resultatet generende trips, uventede nulstillinger og undgåelige produktreturer. Veludviklede design skelner mellem normal overspændingsstrøm og ægte fejlenergi ved at forme inrush-strøm og koordinere responsens timing på tværs af flere beskyttelsesniveauer.

En almindeligt anvendt resetbar beskyttelsesenhed er PPTC (polymerisk positiv temperaturkoefficient) komponenten. Internt indeholder enheden en polymermatrix fyldt med ledende partikler. Under normal drift forbliver modstanden lav. Når strømmen genererer tilstrækkelig I²R opvarmning, udvider polymeren sig, ledende stier adskilles, modstanden stiger brat, og strømmen falder mod et lavere holdningsområde. Efter at fejlen er ryddet, og enheden køler ned, vender modstanden tilbage til sin oprindelige værdi. Denne automatiske genopretningsadfærd gør PPTC'er attraktive i mange forbrugerprodukter, fordi udskiftning efter midlertidige overbelastningsbetingelser normalt er unødvendig.

En PPTC bør ikke betragtes som en præcisions strømbegrænser. Den opfører sig mere som en temperaturfølsom modstand med stærkt ikke-lineære egenskaber. Trip-opførsel kan variere mærkbart mellem ellers identiske boards på grund af forskelle som kobberareal under enheden, nærliggende varmeproducerende komponenter og kabinetets luftstrøm og termiske forhold. At behandle PPTC'en som både en termisk og elektrisk komponent forhindrer normalt inkonsekvent trip-adfærd under reel drift.

PPTC databladspecifikationer får først mening, når de fortolkes sammen. At fokusere på en enkelt vurdering giver ofte designs, der opfører sig godt ved stuetemperatur, men bliver ustabile inde i lukkede produkter. I_HOLD repræsenterer den strøm, enheden kontinuerligt kan bære uden at udløse ved en specificeret omgivelsestemperatur, normalt 25°C. I_TRIP repræsenterer den strøm, der kræves for at tvinge enheden ind i sin udløste tilstand under de samme forhold. Begge værdier falder betydeligt, når omgivelsestemperaturen stiger. En enhed, der opfører sig normalt på en åben bænk, kan derfor blive overfølsom inde i et varmt lukket hus.

Udløsningstiden afhænger af fejlmagnitude, omgivelsestemperatur og PCB-varmeafledning. Moderat overbelastning kan kræve sekunder eller endda minutter, før udløsning sker. Selvom dette muligvis er tilstrækkeligt til at beskytte store PCB-træk, kan det stadig tillade skadelig opvarmning i stikforbindelser, kabelkontakter eller battericeller, før strømnedsættelse finder sted. I mange praktiske fejl udløser beskyttelsen til sidst, men kun efter at lokaliseret termisk skade allerede er opstået.

En udløst PPTC opfører sig ikke som en helt åben switch. Reststrøm fortsætter normalt med at flyde gennem enheden. Denne resterende strøm kan holde kredsløb i brunens tilstand, opretholde uønsket opvarmning og skabe ustabil systemadfærd. Applikationer, der kræver komplet elektrisk isolation, har generelt brug for forskellige beskyttelsesmetoder som engangssikringer, eFuses, hot-swap controllere eller belastningsafbrydere med hård afskærmningsadfærd.

Termiske forhold på board-niveau dominerer ofte PPTC-adfærd mere end selve skemaet. Store kobberbade, tykke lag og termiske viaer fjerner varme fra PPTC'en og forsinker indtræden i den udløste tilstand. Selvom dette kan synes at give ekstra strømmarginal, kan det også tillade skadelig strøm at vedblive længere end tilsigtet. Designs, der kræver hurtigere responstid, reducerer ofte kobber direkte forbundet til PPTC-puderne eller anvender kontrollerede termiske lettelsesstrukturer.

At placere PPTC'er tæt på induktorer, ladere, lineære regulatorer eller andre varme komponenter hæver den lokale omgivelsestemperatur og sænker effektivt I_HOLD. I kompakte systemer kan flytning af PPTC'en blot en kort afstand væk fra varmekilder eliminere vanskelige intermitterende nulstillingsproblemer.

PPTC'er fungerer bedst, når de ikke forventes at løse hver beskyttelseskrav alene. At bruge dem som et lag i en bredere beskyttelsesstruktur giver generelt mere stabil feltadfærd. PPTC'er er almindeligt effektive for USB-porte, tilbehørsudgange og generelle forbrugergrænseflader. Disse applikationer drager fordel af automatisk genopretning efter midlertidige fejl. Dog kan det at stole kun på en PPTC for batteriindgange, højenergibatteripakker og overholdelsesdrevne sikkerhedsstier efterlade vigtige beskyttelseshuller. Udløsningsforsinkelser og reststrøm kan stadig tillade betydelig fejlenerg i disse hændelser.

En almindelig beskyttelsesstrategi kombinerer eFuses eller hot-swap controllere for hurtig afbrydelse og kontrolleret indstrømning sammen med PPTC'er som sekundær nulstillingsbeskyttelse mod gentagen misbrug eller kabelfejl. Denne lagdelte struktur reducerer normalt generende udløsninger, mens den opretholder ren frakoblingsadfærd under alvorlige fejl.

Valg af PPTC'er bliver normalt mere pålideligt, når det er baseret på værste tilfælde driftsmiljøer og de komponenter, der er mest sårbare over for lokal opvarmning. I_HOLD bør forblive over den maksimale kontinuerlige driftstrøm ved den højeste forventede interne omgivelsestemperatur, ikke kun ved stuetemperatur. Mange teams bekræfter dette ved at køre fuldt samlede produkter ved forhøjet temperatur, indtil termiske steady-state forhold er nået. Målet er at undgå drift nær ustabile næsten-udløsende forhold, der kan producere intermitterende nulstillinger.

Beskyttelse bør prioritere den mest sårbare komponent, som ofte er stikforbindelser, kabler, små føler modstande eller små ledere. Den korrekte udløsningsprofil kommer fra at sammenligne tid-til-udløsning adfærd mod termiske grænser, ikke bare fra at matche elektriske strømspecifikationer. Testning med ideelle hårde kortslutninger alene repræsenterer sjældent virkelige fejl. Mere realistiske fejlscenarier inkluderer delvise kortslutninger, beskadigede kabler, fugtforurening og intermitterende kontaktfejl. Testning på tværs af disse forhold hjælper med at bestemme, om PPTC'en leverer meningsfuld beskyttelse eller blot introducerer variabilitet, der komplicerer fejlfinding.

Når applikationer kræver hurtig, gentagelig respons, nøjagtig strømadskillelse eller fuld elektrisk frakobling, fungerer PPTC'er normalt bedre som sekundær beskyttelse snarere end som det primære beskyttelseselement. Engangssikringer giver forudsigelige åbningskarakteristika og komplet isolation efter fejl. Denne adfærd gør dem egnede til højenergikredsløb og undgår delvist strømførende fejlsituationer, der komplicerer fejlfinding.

eFuses og hot-swap controllere understøtter kontrolleret indløsningstrøm, programmerbar strømbegrænsning, hurtig fejlrespons og telemetri- og overvågningsfunktioner i mange tilfælde. For USB-C-strømforsyningssystemer, højere-effekt batteridesigns og følsomme skinner reducerer disse enheder ofte både elektrisk risiko og vanskelige langsigtede supportproblemer.

Lastafbrydere giver ren rails frakobling under kontrollerede fejlsituationer og kan tilbyde forudsigelig genopretningsadfærd, når de kombineres med dedikeret fejldetekteringslogik.

Resetbar beskyttelse fungerer mest effektivt, når den integreres i en koordineret strømvejstrategi i stedet for at blive behandlet som en direkte erstatning for konventionelle sikringer. PPTCs kan reducere servicekrav og tolerere gentagen lav-niveau misbrug, men deres adfærd bliver mere forudsigelig, når designs bruger realistiske termiske antagelser og tager højde for udløbsvariabilitet og reststrøm. Pålidelige langsigtede produkter bruger almindeligvis lagdelte beskyttelsesstrategier, der former indløsningstrøm, hurtigt reducerer fejleenergi, når det er nødvendigt, og anvender PPTCs, hvor automatisk genopretning giver den største fordel for almindelige lav-til-moderat fejlsituationer.

Elektrostatisk beskyttelsesdele

ESD-belastning på højhastighedsporte har tendens til at komme med ekstremt skarpe kanter (ofte sub-nanosekund stigningstider) og meget store spidstrømme, der kollapser inden for et par titusinder af nanosekunder. Den korte varighed kan føles vildledende "håndterbar" på papir, men den elektriske vold viser sig straks i layout parasitter, pakkeinduktans og utilsigtede tilbagestrømsveje. Beskyttelsesnetværket forventes at lede hurtigt under anfaldet, mens det forbliver næsten usynligt for kanalen under normal trafik, hvilket er en ubehagelig balance, når timingmarginerne allerede er stramme.

I praksis fejler kort ofte ikke fordi beskyttelse blev udeladt, men fordi de første par nanosekunder styrer strømmen gennem en vej, som designeren aldrig havde tænkt sig. Det scenarie er især frustrerende, fordi skemaet kan se korrekt ud, mens den fysiske strømsløjfe fortæller en anden historie. Fra et designperspektiv kommer arbejdet normalt ned til tre sammenkoblede spørgsmål: hvor overskudstrømmen vil flyde, hvor hurtigt den foretrukne vej bliver dominerende, og hvor meget signal kvalitet der går tabt i processen.

Designmål, der almindeligvis følges for ESD på hurtige forbindelser:

Strømvejsstyring, tændingstidspunkt for shuntvejen, restspænding ved IC-pins, tilføjet kapacitans/induktans som set af kanalen, og signalintegritetsdrift efter begivenheden (øje/jitter/tilbageholdelse tab).

ESD-diodes og TVS-array

På højhastigheds I/O er de sædvanlige valg lav-kapacitans styringsdioder og multi-line TVS-arrays. De klipper linjen mod rails og/eller jord, så overskudstrømmen ser en bevidst lav impedansrute i stedet for at vandre gennem IC’ens interne strukturer. Når udvælgelsen gøres omhyggeligt, bliver klemmen den “åbenlyse” vej for pulserende strøm, hvilket reducerer chancerne for et kort, men skadelig overstress ved pad’en.

Kapacitans er den parameter, der ofte fremkommer først i virkelige forbindelser: selv små stigninger kan indsnævre øjeåbningen, forringe tilbageholdelsestab og reducere timingmarginen på hurtige serielle kanaler. Dynamisk modstand fortjener også lige så meget opmærksomhed, fordi den former restspændingen under overskuddet, som det beskyttede apparat faktisk oplever. At behandle både kapacitans og dynamisk modstand som primære specifikationer fører generelt til færre overraskelser end at stole på statiske nedbrydningsnumre.

Specifikationer, der stærkt påvirker IC-beskyttelse under et overskudsevent:

• Kapacitans under faktiske driftsbias

• Dynamisk modstand

• Klemspænding ved forskellige strømniveauer

• Lækage over det elektriske spændingsområde

• Pakke- og ledningsinduktans

Et DC-nedbrydnings- eller lækagetable kan se beroligende ud, men en ESD-hændelse opfører sig mere som et transientstrømsproblem end et konstant spændingsproblem. IEC 61000‑4‑2-testning (kontakt- og luftudladning) giver en standardiseret stressform, og TLP-karakterisering tilføjer et mere kvantitativt billede af trigger-/klemadfærd under nanosekund-skala pulser. Når en enhed inkluderer både IEC-vurderinger og TLP-kurver, bliver udvælgelsen mindre som gætteri og mere som ingeniørvurdering, hvilket er et velkomment skift, når en tidsplan er stram, og fejlanalyse tiden er begrænset.

Almindelige udvælgelsesfaktorer anvendt i produktionsdesign:

• Offentliggjort IEC 61000-4-2 beskyttelsesniveau

• Lav kapacitans ved driftsbias

• TLP-kurver, der viser stabil klemning ved forventet spidstrøm

• Acceptabel lækage over drifts temperaturinterval

• Egnet pakke til lav-induktans PCB-layout

Placering er ofte den afgørende faktor for, om klemmen reagerer hurtigt nok i den reelle struktur. Arrayet eller dioden skal placeres, så strømudbruddet returnerer til referenceplanet gennem det mindste praktiske løkkeområde, hvilket minimerer induktansen i afladningsvejen. En velkendt lektie fra laboratoriefail er, at flytning af et ESD-array kun få centimeter væk fra stikket kan forvandle en ellers kapabel klemme til en sløv én, fordi sporinduktansen kortvarigt løfter den beskyttede node, før enheden kan trække den ned.

Layoutpraksis, der almindeligvis reducerer klemmeforsinkelse:

• Korte PCB-spor

• Brede kobberveje til strømflow

• Direkte via-syning til et solidt referenceplan

• Lille løkkeområde

• Klare returveje væk fra følsomme kredsløb

Serieinduktorer

En serieinduktor modstår hurtige strømskift (di/dt). I sammenhæng med et ESD-puls kan en lille serieværdi blødgøre strømstigningen ind i klemmen og bremse kanten, der når den beskyttede IC. Det reducerer typisk den øjeblikkelige dissipation i shunt-enheden og sænker toppotentialet ved følsomme ben ved at forhindre, at strømmen stiger så brat.

Ulempen er den tilføjede serieimpedans, som kan vise sig som diskontinuiteter, øget gruppeforsinkelse eller resonanser med parasitiske kapaciteter. På højhastighedsforbindelser kan selv "små" induktanser blive synlige for kanalen, og det er ikke usædvanligt at føle spændingen mellem renere ESD-bølgeformer og et lidt grimmere øjediagram. Udvælgelsen går ofte glattere, når udgangspunktet er signalintegritetsbudgettet (tilbageholdelsestab, øjemaske, jitter), efterfulgt af at vælge den mindste induktans, der stadig giver en målbar reduktion i strømudskiftningshastighed.

Evalueringskontrolpunkter, der almindeligvis kontrolleres før udvælgelse af induktoren:

• Indsætnings-tab på tværs af grænsefladens båndbredde

• Impedansdiskontinuitet i forhold til linjeimpedans (Z0)

• Tidsdomæne-risten med klemkapacitans

• Øjediagram og jitterpåvirkning

• Korrelation med målte ESD-pikstrøm og spænding

Transiente strømme kan presse nogle induktorer mod mætning, og når de først er mætte, giver delen ikke længere den tilsigtede impedans i det øjeblik, den blev tilføjet for at hjælpe. At bekræfte mætningens adfærd under pulserende forhold (eller vælge dele med rigelig hovedrum) undgår den ubehagelige situation, hvor beskyttelsesnetværket ser ensartet ud i simuleringen, men ændrer karakter på bænken.

En serieinduktor behandles bedst som et strømdannende element snarere end en erstatning for en klemme. Når de to bruges sammen, er målet samarbejdende adfærd: induktoren modererer pulsen, så klemmen aktiveres på en kontrolleret måde, i stedet for at lade den beskyttede IC absorbere de første par nanosekunder som standard.

Ferritperler

Ferritperler opfører sig mere som frekvensafhængig tabende impedans end som ideelle induktorer. Ved højere frekvenser præsenterer de betydeligt tab, hvilket kan dæmpe RF-støj og dæmpe risten. Denne dæmpning kan indirekte forbedre ESD-robusthed, fordi underdæmpede resonanser kan generere højere top-spændinger ved IC'en end en simpel "enkelt spike"-antagelse antyder.

Et enkelt impedanstal ved én frekvens fortæller sjældent den fulde historie; impedance- mod frekvenskurven er den meningsfulde input. At matche den kurve med grænsefladens problemerfrekvensområde (ofte knyttet til spor længde, pakke parasitisk og stikadfærd) har tendens til at producere mere forudsigelige resultater. DC-strømvurdering og DC-modstand betyder også noget: overdreven DCR skaber spændingsfald og opvarmning i normal drift, mens utilstrækkelig strømkapacitet kan ændre perladfærd under transienter.

Parametre, der almindeligvis kontrolleres ved valg af en ferritperle:

• Impedanskurve (R og X i forhold til frekvens)

• Mål dæmpningsfrekvensområde

• DC-modstand

• DC-strømvurdering

• Temperaturafhængighed

• Ydelse under puls- og transientforhold

Placering kan enten reducere eller forværre koblingen. En dårligt placeret perle kan forstørre løkkeområdet, øge koblingen til nærliggende spor eller stråle mere effektivt, hvilket får strukturen til at opføre sig tættere på en utilsigtet antenne end et dæmpet segment. At holde perlen tæt på støjkilden eller indgangspunktet, opretholde en stram returvej og undgå lange stubbe reducerer normalt chancen for at skabe nye resonanser, mens man forsøger at undertrykke gamle.

Placering praksis, der almindeligvis reducerer uønsket stråling og kobling:

• Ferritperle placeret tæt på støjkilden eller indgangspunktet

• Kompakt strømloop-layout

• Korte PCB-forbindelser med solid referenceplanskontinuitet

• Ingen lange PCB-stubbe

• Korrekt afstand fra følsomme parallel spor

Ferritperler har tendens til at præstere bedst, når de behandles som dæmpningselementer, der er afstemt til et specifikt impedansmiljø, snarere end som generiske "filtre." De mest pålidelige resultater kommer ofte fra at parre valg af perler med måling (VNA/TDR) eller simulering af det omgivende netværk, da perlens fordel i høj grad afhænger af, hvad den er tilsluttet på begge sider. Det ekstra skridt kan føles som en indsats i starten, men det forhindrer ofte den sene frustration ved at forfølge intermitterende EMI- og ESD-symptomer, der kun optræder i visse kabel- eller chassis-konfigurationer.

Konklusion

Effektiv kredsløbsbeskyttelse afhænger af omhyggelig styring af spændingsstress, strømflow, termisk adfærd og fejlenergi på tværs af hele systemet. Efterhånden som elektroniske enheder bliver mindre, hurtigere og mere tæt integrerede, kræver beskyttelsesdesign i stigende grad koordinerede multi-trins tilgange i stedet for at stole på enkeltkomponenter alene. At forstå, hvordan transients interagerer med strømforsyningsnetværk, grænseflader og halvlederstrukturer, hjælper med at forbedre pålidelighed, reducere langsigtet forringelse og opretholde stabil drift under virkelige elektriske forhold.

Ofte stillede spørgsmål [FAQ]

1. Hvorfor betragtes moderne kredsløbsbeskyttelse som en systemniveau energihåndteringsstrategi snarere end simpel skadeforebyggelse?

Moderne kredsløbsbeskyttelse er designet til at styre, hvordan elektrisk fejlenergi strømmer gennem et system i stedet for blot at stoppe skader, efter de opstår. Beskyttelsesnetværk koordinerer nu spændingsklampning, strømbegrænsning, termisk kontrol og kontrolleret nedlukningsadfærd, så unormale hændelser forbliver forudsigelige og indholdte. I praktiske design ledes fejlcurren væk fra følsomme halvlederkomponenter, mens spænding, strøm og temperatur holdes inden for sikre driftgrænser. Denne tilgang forbedrer pålidelighed, forenkler fejlfinding og reducerer skadesforplantning gennem delte strømførende skrid og grænseflader.

2. Hvorfor gør lavere driftspændinger moderne elektronik mere sårbare over for transiente toppe?

Efterhånden som halvlederprocesnoder fortsætter med at krympe, falder forsyningsspændingerne også for at forbedre effektiviteten og reducere strømforbruget. Dette efterlader dog meget mindre margen mellem normal driftsspenning og de absolutte maksimale vurderinger af IC'er. Små overskud forårsaget af parasitisk induktans, samtidig skiftelyd eller delte returveje kan nu overskride sikre driftgrænser meget lettere end i ældre systemer. Selv korte spændingsudflugter, der engang virkede harmløse, kan belaste tynde gate-oxider og delikate junction-strukturer i moderne lavspændingsenheder.

3. Hvorfor kræver automotive og industrielle systemer normalt trappet beskyttelse i stedet for at stole på en enkelt beskyttelseskomponent?

Automotive og industrielle miljøer udsætter elektronik for meget forskellige fejldurations- og energiniveauer, herunder nanosekund ESD-pulser, mikrosekund overspændinger og millisekund belastningsdump. En enkelt beskyttelsesenhed præsterer sjældent godt på tværs af alle disse tidsmål samtidigt. Hurtige klip håndterer skarpe transiente kanter, mens energihåndterende komponenter absorberer længerevarende begivenheder, og frakoblingsstadier begrænser vedholdende strømflow. Koordinering af flere beskyttelsesstadier gør det muligt for hver enhed at operere inden for sit stærkeste område i stedet for at tvinge én komponent til alene at absorbere hver type stress.

4. Hvorfor kan kredsløbskort fejle gradvist, selv når der ikke er synlig elektrisk skade?

Mange fejl opstår gennem kumulativ overbelastning snarere end øjeblikkelig katastrofal nedbrud. Gentagen eksponering for små overspændinger, varme eller overstrømsevents kan langsomt svække samlinger, dielektriske lag, stikforbindelser og PCB-overflader. Effekter som elektromigration, dielektrisk forringelse, vækst af lækagestrøm og kulstoffortrækning påvirker måske ikke oprindeligt funktionaliteten, men reducerer gradvist driftmarginen over tid. Til sidst kan en rutinemæssig begivenhed som at tilslutte et kabel eller en lille temperaturstigning udløse total fejl efter måneder eller års skjult forringelse.

5. Hvorfor påvirker jordforbindelse og PCB-layout ofte overspændingsbeskyttelsens præstation mere end selve beskyttelseskomponenten?

Under hurtige overspændingsbegivenheder skaber parasitisk induktans i spor, viaer og jordforbindelsesveje en ekstra spændingsstigning proportional med L·di/dt. Selv når en klampe-enhed har fremragende specifikationer, kan lange returveje eller dårlig chassisbonding forårsage store overskudsspændinger, der dukker op ved beskyttede IC-pins, før beskyttelsesanordningen reagere fuldt ud. Korte, brede, lav- induktance afladningsveje forbedrer typisk beskyttelsesadfærden mere effektivt end blot at vælge højere vurderede komponenter. I mange reelle systemer bestemmer layoutgeometrien i sidste ende, hvor effektivt overspændingsstrøm omgår følsom kredsløb.

6. Hvorfor er gasudladningsrør almindeligt parret med TVS-dioder i overspændingsbeskyttelsessystemer?

Gasudladningsrør er fremragende til at håndtere ekstremt høje overspændingsstrømme, mens de opretholder meget lav kapacitans under normal drift. Dog udløser de ikke øjeblikkeligt og tillader ofte midlertidig overspænding, før ledningsevnen begynder. TVS-dioder reagerer meget hurtigere og giver strammere spændingsbegrænsning tæt på følsomme elektroniske komponenter. Sammenkoblingen af de to enheder skaber et koordineret system, hvor GDT absorberer bulk overspændingsenergi, mens TVS undertrykker den resterende overshoot nær det beskyttede kredsløb.

7. Hvorfor er MOV-varistorer effektive til beskyttelse af strømledninger, men ofte undgås på højhastighedskommunikationslinjer?

MOV'er giver stærk energibeskyttelse og hurtig nok respons til mange overspændingsbegivenheder, hvilket gør dem meget effektive på strømførende skinner og nettilsluttede systemer. Dog introducerer de typisk relativt stor kapacitans, der kan forvrænge højhastighedssignaler ved at reducere øjediagrammarginalen, øge jitterfølsomheden og belaste analoge indgange. Deres elektriske adfærd ændrer sig også gradvist med gentagne overspændingseksponeringer. På grund af disse begrænsninger er MOV'er normalt bedre egnet til lavere frekvens, højenergi grænseflader fremfor præcise kommunikationskanaler.

8. Hvorfor betragtes TVS-dioder som et af de vigtigste sekundære beskyttelseselementer for følsomme IC'er?

TVS-dioder reagerer ekstremt hurtigt, ofte inden for sub-nanosekund tidsrammer under ESD-begivenheder, hvilket gør det muligt for dem at begrænse transiente spændinger, før overdreven stress når halvlederbenene. I modsætning til bulk overspændingsabsorbere er TVS-enheder optimeret til stram spændingsbegrænsning nær den beskyttede node. Deres effektivitet afhænger i høj grad af valget af korrekt stand-off spænding, dynamisk modstand og placering af lavinduktanslayout. Når de er korrekt koordineret med opstrøms beskyttelseslag, reducerer TVS-dioder betydeligt den resterende spænding, som følsomme IC'er oplever under transiente begivenheder.

9. Hvorfor opfører PPTC-resetbare sikringer sig inkonsekvent på tværs af forskellige PCB-layouts og indkapslingsforhold?

PPTC-enheder reagerer primært på temperatur frem for præcist strøm alene. Deres udløbsadfærd afhænger i høj grad af kobberareal, luftstrøm, nærliggende varmekilder, indkapslingstemperatur og PCB-termisk design. Store kobberudformninger eller nærliggende varme komponenter kan betydeligt ændre, hvor hurtigt enheden opvarmes og udløses. På grund af denne termiske afhængighed kan to ellers identiske boards udvise mærkbart forskellige udløbskarakteristika under reelle driftsbetingelser. At behandle PPTC'er som både termiske og elektriske enheder fører normalt til mere stabil og forudsigelig beskyttelsesadfærd.

10. Hvorfor betragtes ESD-beskyttelse på højhastighedsgrænseflader som en af de sværeste beskyttelsesudfordringer inden for elektronik?

Højhastighedsgrænseflader kræver beskyttelsesnetværk, der reagerer ekstremt hurtigt under ESD-angreb, mens de forbliver elektrisk usynlige under normal datatransmission. Selv meget lille kapacitans eller induktans, der tilføjes af beskyttelseselementer, kan forringe øjediagrammer, øge jitter og reducere timingmarginen på hurtige serielle forbindelser. Samtidig indeholder ESD-begivenheder ekstremt hurtige kanter og høje spidsspændinger, der udnytter PCB-parasitiker og utilsigtede returveje. Derfor afhænger succesfuld ESD-beskyttelse ikke kun af valg af klemmeenhed, men også af præcis kontrol af strømflow, returvejsgeometri og signalintegritetsydelse.
