Valg af den rigtige CAN Bus-termineringsmodstand: 120Ω og 0,25W Forklaret

Afslutningsmodstande er essentielle i CAN-bussystemer, fordi de hjælper med at opretholde en stabil og præcis kommunikation mellem tilsluttede enheder.Denne artikel forklarer, hvordan de reducerer støj, forhindrer signalrefleksioner og forbedrer signalgendannelse i netværket.Den diskuterer også, hvorfor 120Ω-modstande bruges som standardværdi for CAN-busterminering, og hvordan korrekte effektværdier, såsom 0,25W og 0,5W, påvirker sikkerhed, termisk ydeevne og langsigtet pålidelighed.Sammen viser disse emner, hvordan korrekt modstandsvalg understøtter pålidelig CAN-busdrift under virkelige forhold.

Katalog

Afslutningsmodstandes rolle

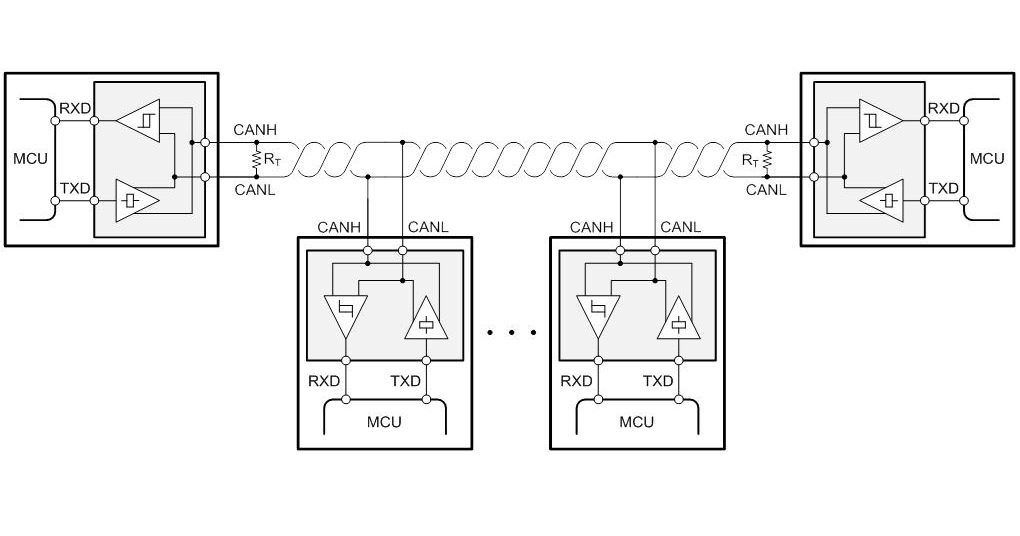

Afslutningsmodstande er vigtige i CAN-bussystemer, fordi de hjælper med at holde kommunikationen stabil og pålidelig.De reducerer støj, forhindrer signalrefleksioner og understøtter en jævn datastrøm mellem enheder.Disse modstande er placeret i begge ender af bussen for at opretholde korrekt signaladfærd på tværs af netværket.

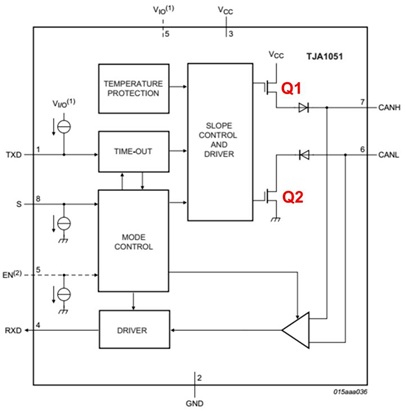

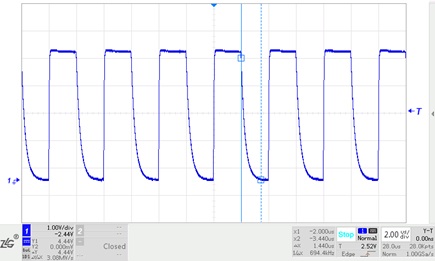

CAN-bus fungerer ved at bruge to tilstande, dominant og recessiv, baseret på spændingsforskelle.Når systemet er i recessiv tilstand, bliver det mere følsomt over for ekstern støj.Små elektriske forstyrrelser kan forårsage forkerte signaler.En modstand placeret mellem CANH og CANL hjælper med at absorbere denne støj og holder signalet rent.Modstandsværdier er valgt for at reducere interferens og samtidig undgå ekstra strømtab.

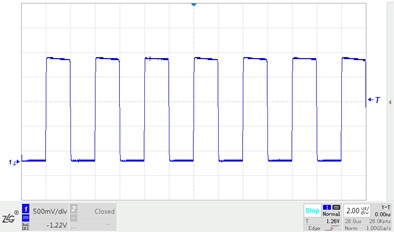

Under kommunikation kan der opbygges energi i systemet.Uden modstande bremser denne lagrede energi tilbagevenden til normal tilstand.Terminerende modstande hjælper med at frigive denne energi hurtigt, hvilket forbedrer responstiden.Tests har vist, at tilføjelse af korrekt modstand reducerer forsinkelse og forbedrer systemets ydeevne, især i hurtige eller travle netværk.

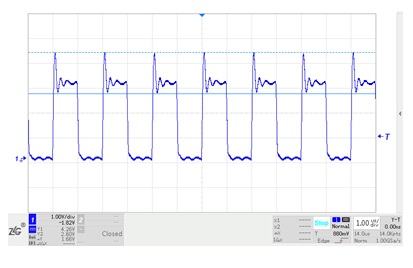

Signalrefleksioner kan også forekomme på grund af uoverensstemmende impedans eller kabelproblemer.Disse refleksioner forvrænger signaler og påvirker datanøjagtigheden.Afslutningsmodstande matcher kabelimpedansen og absorberer overskydende energi, hvilket hjælper med at opretholde klar kommunikation.Dette er vigtigt i komplekse systemer som køretøjer og industrimaskiner.

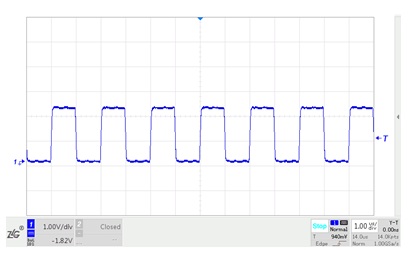

Pålidelig ydeevne afhænger også af korrekt komponentvalg og installation.Modstande skal håndtere de nødvendige effektniveauer, især under barske forhold.Korrekt placering og sikre forbindelser er nødvendige for at undgå fejl.At følge standarder som ISO 11898 sikrer kompatibilitet og lettere systemvedligeholdelse.

Mulige fejl tages i betragtning i rigtige applikationer, og backupløsninger tilføjes for at forbedre pålideligheden.Samlet set understøtter afslutningsmodstande en balance mellem enkelhed, effektivitet og stabilitet i CAN-busdesign.Brug i den virkelige verden kræver ofte justeringer baseret på forhold, hvilket hjælper med at forbedre ydeevnen i forskellige miljøer.

Grunde til at vælge 120Ω modstande

Impedans repræsenterer den kombinerede effekt af modstand og reaktans (inklusive kapacitive og induktive komponenter), hvilket illustrerer, hvordan kredsløb modstår strømmen af vekselstrømme.Denne egenskab integrerer dynamisk og statisk elektrisk adfærd og er afgørende for at analysere kredsløbsreaktioner på variable signalfrekvenser.For højhastighedskommunikationsapplikationer, såsom dem, der ses i Controller Area Network (CAN) busser, bliver impedansjustering afgørende for at bevare signalets klarhed.Opnåelse af dette kræver omhyggelig matchning af impedans, som væsentligt minimerer signalforvrængning og sikrer ensartet systemdrift.

For at måle den karakteristiske impedans af CAN-buskabler effektivt, skal du tilslutte et kabel til en firkantbølgegenerator og finjustere den eksterne modstandsværdi, indtil synlige uregelmæssigheder, såsom bølgeform-ringning, formindskes.Praktiske eksperimenter viser, at parsnoede bilkabler generelt har en impedans nær 120Ω, et tal størknet af ISO 11898-2 standarder.Denne metode tager højde for faktorer som konnektortyper, dielektriske egenskaber og kabelgeometri, som påvirker måleresultater ud over teoretiske modeller.

Brug af 120Ω-modstande er skræddersyet til at matche den karakteristiske impedans, der findes i parsnoede kabler, der er integreret i CAN-bus-arkitekturer.Denne modstandsværdi letter jævne signalovergange mellem kommunikationsknuder, hvilket minimerer reflekterende forvrængninger og signaldæmpning.Branchedrevet standardisering af disse modstande stammer fra omfattende forskning og anvendelsesforsøg, der understreger både deres funktionelle pålidelighed og egnethed til bred bil- og industriel anvendelse.Konstruktionen og inkorporeringen af ​​disse modstande bidrager også til at reducere elektromagnetisk støj og opretholde robuste dataudvekslinger på tværs af komplekse netværk.

Iterativt design, test og diagnostik bruges til at finde impedansfejl.Disse trin hjælper med at opdage fejl og forbedre kommunikationsveje.Afslutningsmodstande kontrolleres under vedligeholdelse, og kabelforbindelser verificeres til at opfylde 120Ω-kravet.Disse aktiviteter afspejler en kollektiv afhængighed af standardiseret praksis, understøttet af udbredt vellykket integration i forskellige industrielle sammenhænge.Den fortsatte udbredelse af 120Ω modstande eksemplificerer årtiers oparbejdet viden og delte erfaringer på tværs af ingeniørsektorer.

Princippet om impedanstilpasning strækker sig ud over CAN-systemer til biler for at inkorporere grundlæggende praksis i bredere højhastighedskommunikationsteknologier.Marginale ubalancer i impedans kan introducere støj, forvrænge datasignal timing eller underminere synkronisering.For eksempel afslører struktureret praksis forankret i Ethernet- eller radiofrekvenskredsløbsdesign, hvordan opretholdelse af impedansensartethed sikrer vedvarende forbindelse og ensartet datafidelitet.Erfaringer fra disse domæner forbedrer den tekniske indsigt i den pålidelige ydeevne, der er muliggjort af standardiserede praksisser som 120Ω impedansmatching.

Vedtagelsen af ​​120Ω til CAN-bussystemer illustrerer fusionen mellem ingeniørmodeller og empiriske forfiningsbestræbelser.Mens retningslinjer tilbyder indledende rammer, der er rodfæstet i matematisk nøjagtighed, forbedrer iterative hands-on tests og industrielle forsøg disse principper for at garantere den virkelige verden operationel effektivitet.Sådanne afbalancerede ingeniørmetoder understreger samspillet mellem beregnet fremsyn og adaptiv udførelse, en dynamik, der er afgørende for at fremme innovative og bæredygtige løsninger i praktiske omgivelser.

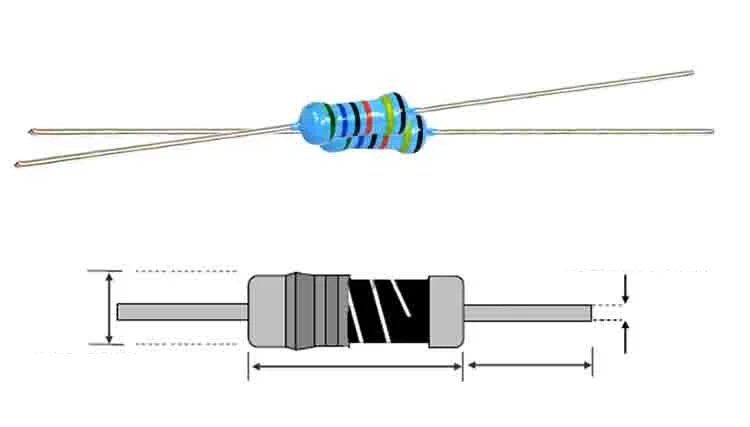

Fordele ved at vælge 0,25W modstande

• Håndterer fejltilstande sikkert: En 0,25W modstand kan håndtere kortslutningssituationer, såsom kortslutning til højere spænding.Den kan sikkert håndtere den genererede varme uden at fejle.
• Understøtter stabil strømafledning: Den kan håndtere omkring 0,3W under korte fejlhændelser.Dette hjælper med at opretholde stabil drift og forhindrer pludselige skader på systemet.
• God balance mellem størrelse og styrke: En modstand på 0,25 W giver tilstrækkelig strømhåndtering, mens den forbliver kompakt.Dette gør den velegnet til trange pladser som bilkredsløb.
• Forbedrer termisk pålidelighed: Det reducerer risikoen for overophedning.Dette hjælper med at forlænge komponentens levetid og holder ydelsen ensartet over tid.
• Omkostningseffektiv løsning: Det giver tilstrækkelig beskyttelse uden at øge omkostningerne.Dette gør det praktisk til de fleste standard CAN bus designs.
• Modstår temperaturvariationer: Den kan håndtere temperaturændringer under virkelige forhold.Dette hjælper med at opretholde en stabil ydeevne i bilindustrien og industrielle miljøer.

Fordele ved højere effektklassificeringer (0,5W valgmulighed)

• Ekstra sikkerhedsmargin: En 0,5W modstand kan håndtere mere strøm, hvilket giver ekstra beskyttelse under uventede spændingsspidser eller længere fejl.
• Forbedret langsigtet pålidelighed: Højere klassificerede modstande holder længere under stress.Dette er nyttigt i systemer, der kører kontinuerligt eller står over for barske forhold.
• Bedre til barske miljøer: Den fungerer mere pålideligt under høj varme eller ustabile forhold, hvilket reducerer risikoen for fejl.

Praktiske designfordele:

• Matcher virkelige betingelser: Mens 0,25W ofte er nok i teorien, kan rigtige systemer blive udsat for højere stress.At vælge den rigtige vurdering forbedrer pålideligheden.
• Tilpasser sig uventede ændringer: Design med en vis margin gør det muligt for systemet at håndtere pludselige ændringer som spændingsspidser eller varmeopbygning.
• Forbedrer den samlede systemholdbarhed: Korrekt modstandsvalg hjælper med at sikre langsigtet stabil drift og reducerer vedligeholdelsesproblemer.

Konklusion

Afslutningsmodstande spiller en nøglerolle i at holde CAN-bus-kommunikation stabil, klar og pålidelig.Deres evne til at matche kabelimpedans, reducere refleksioner og forbedre signalgendannelse gør dem nødvendige for korrekt netværksydelse.Artiklen viser også, at den almindelige 120Ω-værdi er baseret på praktisk impedanstilpasning, mens passende effektværdier hjælper modstanden med at håndtere varme, fejl og skiftende driftsforhold.At vælge den rigtige termineringsmodstand forbedrer systemets holdbarhed, understøtter sikrere drift og hjælper med at opretholde ensartet kommunikation i bilindustrien og industrielle applikationer.

Ofte stillede spørgsmål [FAQ]

1. Hvad betyder "CAN bus"?

CAN bus står for Controller Area Network bus.Det er et kommunikationssystem, der gør det muligt for elektroniske enheder, især i køretøjer, at dele data med hinanden pålideligt.Den forbinder komponenter som sensorer, controllere og ECU'er, så de kan arbejde glat sammen.

2. Er CAN bus fuld duplex eller halv duplex?Kan den sende og modtage data samtidigt?

CAN-bus er halvt duplex.Det kan enten sende eller modtage data på én gang, ikke begge dele på samme tid.Den bruger et prioritetsbaseret system til at administrere flere enheder og undgå datakollisioner.

3. Hvordan er CAN-bussen tilsluttet?

CAN-bus er forbundet via strøm-, jord- og kommunikationslinjer.Systemet forbindes med en konstant strømkilde, en stabil jordforbindelse og tilbehørsledninger, der aktiveres med tænding.Korrekte forbindelser er vigtige for at opretholde stabil og pålidelig kommunikation.
