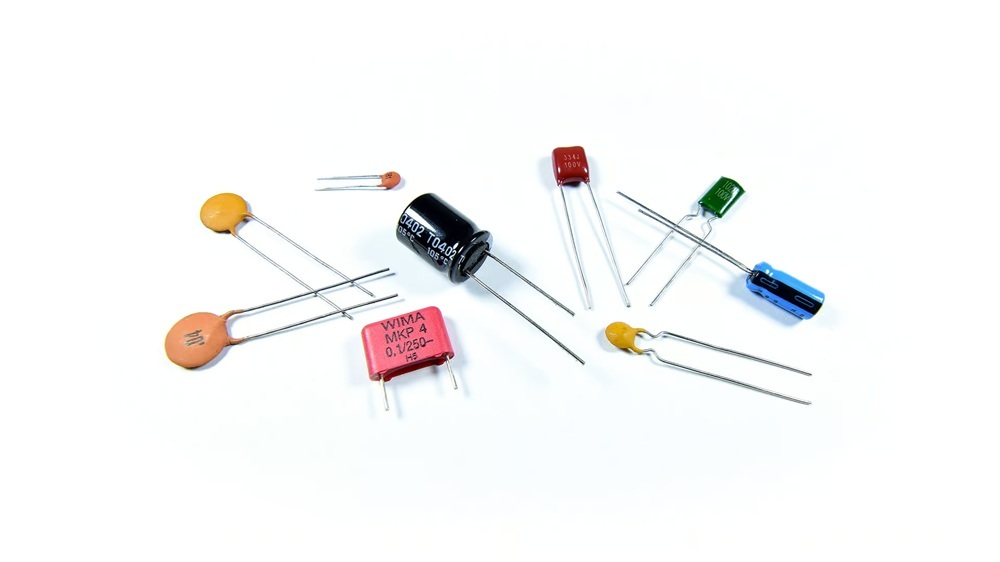

Kondensatorer forklaret: Typer, arbejds- og applikationsvejledning

Kondensatorer er grundlæggende elektroniske komponenter, der lagrer og frigiver elektrisk ladning for at understøtte mange vigtige kredsløbsfunktioner.Deres kapacitans, dielektriske materiale, størrelse og konstruktion bestemmer, hvordan de klarer sig inden for filtrering, kobling, timing, energilagring og spændingsstabilisering.Artiklen forklarer, hvordan kondensatorer fungerer, skitserer de vigtigste kondensatorkategorier og understreger de seneste forbedringer i materialer, pålidelighed, miniaturisering og effektivitet.Det viser også, hvorfor korrekt udvælgelse, driftsforhold og vedligeholdelse betyder noget i moderne elektronisk design.

Katalog

Udforskning af kondensatorerne

Kondensatorer er væsentlige elementer i elektroniske kredsløb, kendt for deres evne til at lagre og frigive elektrisk ladning på en kontrolleret måde.Ved at styre elektrisk energi påvirker de kredsløbsadfærd gennem deres kvantificerede karakteristika kaldet kapacitans.Denne karakteristik måler ladningen under en 1-volts DC potentialforskel og udtrykkes i farad (F).Men på grund af det upraktiske af farads i de fleste applikationer, bruges mindre enheder som mikrofarads (µF), nanofarads (nF) og picofarads (pF) almindeligvis:

• 1 F er lig med 1.000.000 µF.

• 1 µF er lig med 1.000 nF eller 1.000.000 pF.

Kondensatorernes alsidighed gør det muligt at integrere dem i forskellige applikationer.De fungerer som barrierer for DC-strømme, mens de tillader AC-signaler at flyde, lagrer ladning til energiforsyning og stabiliserer signaler gennem filtrering.Mindre kondensatorer finder hyppigt anvendelse i højfrekvente systemer såsom oscillatorer og radioer, hvor præcision er kritisk.På den anden side udmærker større kondensatorer sig i scenarier med højere energilagring og strømfiltrering, hvilket forbedrer ydeevnen i systemer, der kræver stabil energiforsyning.Innovationer som flerlags keramiske kondensatorer (MLCC'er) introducerer kompakte løsninger med høj kapacitans, hvilket udvider deres anvendelighed i begrænsede designs.I mellemtiden er elektrolytiske kondensatorer, med deres polariserede natur, fortsat uundværlige i målrettede roller.Selv med forbedrede materialer og design er korrekt orientering under installationen stadig nødvendig for at undgå fejl.

Kondensatorer fungerer gennem to grundlæggende processer:

• Opladning: Elektrisk energi lagres som et elektrisk felt mellem to ledende plader adskilt af et dielektrisk materiale.
• Afladning: Denne lagrede energi frigives tilbage til kredsløbet, hvilket bidrager til det elektriske flow.

Disse to processer er ikke blot teoretiske, men observeres i adskillige praktiske scenarier:

• I strømadaptere er lavfrekvent summen et resultat af forkert klassificerede eller konfigurerede filtreringskondensatorer, en fejl, der i vid udstrækning afbødes i moderne design for forbedret pålidelighed.
• I lydsystemer bevarer filterkondensatorer ensartet effekt for at forhindre afbrydelser under uventede belastningsudsving, hvilket direkte forbedrer lydgengivelse og stabilitet.

Princippet om at "passere AC, mens DC blokerer" er kernen i mange kondensatorapplikationer.Nøgleanvendelser inkluderer:

• Signalkobling: Isolering af DC-niveauer mellem kredsløbstrin, samtidig med at AC-signaler kan overføres.
• Omgå netværk: Omgå uønskede frekvenser for at bevare signalets klarhed.
• Filtrering af applikationer: Udjævner strømforsyningsstøj og stabiliserer udgange.

En kondensator oplades og aflades kontinuerligt med AC-signaler.Denne adfærd understøtter drift i både digitale og analoge systemer.Denne effekt bruges til at opnå spændingsisolering, signalkontrol og støjreduktion.Kommunikationssystemer bruger ofte kondensator-arrays til at forbedre signalkvaliteten, hvilket viser vigtigheden af ​​disse komponenter.

Nye teknologier kræver kondensatorer, der bliver stadig mere kompakte, robuste og energieffektive.De seneste fremskridt omfatter:

• Flerlags keramiske kondensatorer (MLCC'er) : Udnyttelse af avancerede keramiske materialer til at levere høj kapacitans i miniaturiserede former, der henvender sig til enheder som smartphones, bilelektronik og wearables.
• Forbedret dielektrik: Fremme øget energitæthed og bedre termisk styring, tilpasset moderne behov for effektivitet og pålidelighed i trange rum.

Nøglefaktorer såsom temperaturændringer, ækvivalent seriemodstand (ESR) og kapacitanstolerance overvejes nøje.Justering af disse parametre hjælper kondensatorer med at fungere godt under forskellige og krævende forhold, hvilket gør dem til effektive løsninger i komplekse systemer.

Styring af en kondensators ydeevne begynder ofte med at forstå dens begrænsninger.For eksempel:

• Elektrolytiske kondensatorer: Tilbøjelige til nedbrydning over tid på grund af fordampningen af deres elektrolyt, hvilket understreger vigtigheden af periodisk vedligeholdelse i højstressanvendelser.
• Driftsbetingelser: Retningslinjer fra producenter specificerer parametre, herunder tilladte temperaturområder, krusningsstrøm og miljøforhold, som skal overholdes for at undgå for tidlige fejl.

Kategorier af kondensatorer

Faste kondensatorer

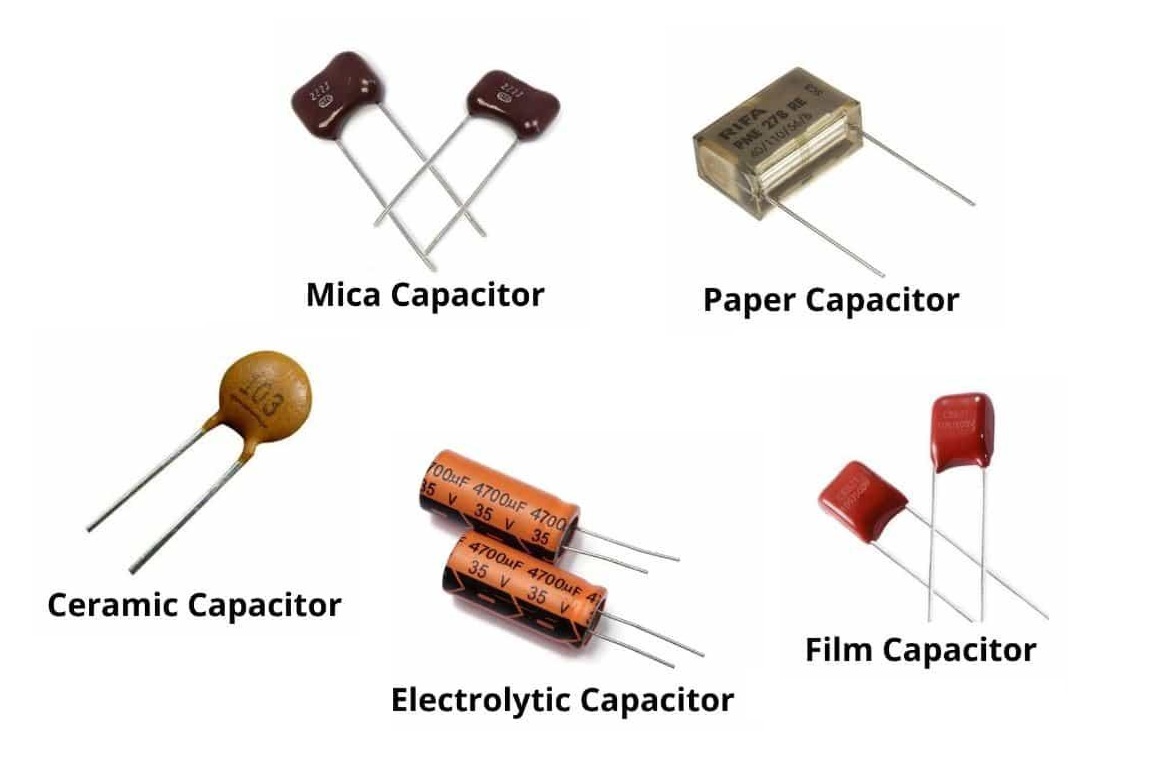

Faste kondensatorer udviser en foruddefineret kapacitansværdi bestemt af deres dielektriske materialer, der henvender sig til et bredt spektrum af elektroniske applikationer.Forskellige dielektriske muligheder optimerer ydeevnen baseret på specifikke behov, herunder keramik, glimmer, papir, film og elektrolytiske typer.

• Keramiske kondensatorer: Keramiske kondensatorer bruger materialer med høj dielektrisk konstant, såsom bariumtitanat, til at forfine deres funktionelle egenskaber.Højfrekvente keramiske versioner foretrækkes til radiofrekvenskredsløb, hvor signalstabilitet definerer applikationssucces, hvorimod lavfrekvente varianter giver pålidelige løsninger i ikke-kritiske roller som at omgå signaler.Monolitiske keramiske kondensatorer (MLCC'er) imødekommer den voksende efterspørgsel efter kompakt elektronik og balancerer miniaturisering med robuste kapacitans-densitetsforhold.Deres integration i sektorer som mobilteknologi, kommunikationssystemer og sundhedsinstrumentering afslører tilpasningen af ​​ingeniørmæssig opfindsomhed med kravene.

• Glimmer kondensatorer: Glimmerkondensatorer er fejret for deres urokkelige præcision og holdbarhed.Deres modstandsdygtighed gør dem værdifulde i højfrekvente miljøer, især for at opretholde oscillerende konsistens i kommunikationsnetværk.Disse komponenter udmærker sig i følsomme tuning-kredsløb, hvor små kapacitansafvigelser kan give betydelige konsekvenser for signalstabiliteten.Sammenlignet med alternative typer viser glimmerkondensatorer sig særligt velegnede til langtidsholdbare og højpålidelige applikationer, hvilket understreger materialetekniske principper tilpasset til varig funktionalitet.

• Papirkondensatorer: Mens moderne design stort set har erstattet papirkondensatorer med avancerede filmvarianter, forbliver deres selvhelbredende egenskaber gavnlige i specialiserede anvendelsestilfælde som højspændingsapplikationer.Disse kondensatorer påkalder sig indsigt i den historiske udvikling af dielektrisk teknologi, der formidler overgangen fra miljømæssigt sårbare konstruktioner til moderne løsninger optimeret til termisk tolerance og udvidet pålidelighed.

• Filmkondensatorer: Ved at anvende specialiserede plastikdielektriske stoffer såsom polyester, polypropylen og polystyren danner filmkondensatorer en bro over holdbarhed med elektrisk konsistens.Disse komponenter udmærker sig i koblingskredsløb, signalomgåelse og timingapplikationer, hvor forudsigelig ydeevne er kritisk.Filmkondensatorer er medvirkende til systemer, der kræver høj signalfidelitet, såsom lydudstyr og industriel automationsstyring, hvilket sikrer problemfri drift, samtidig med at de overholder strenge kvalitetsstandarder.

• Elektrolytiske kondensatorer: Elektrolytiske kondensatorer giver betydelige kapacitansværdier domineret af deres tynde dielektriske oxidlag.Mens polaritetskrav styrer deres brugsbegrænsninger, har innovationer såsom ledende polymer og hybridaluminium elektrolytiske design reduceret Equivalent Series Resistance (ESR), hvilket forbedrer ydeevnen for højfrekvente domæner.Applikationerne omfatter energieffektiv strømstyring i elektriske køretøjer og avancerede strømsystemer, hvor tantalbaserede varianter viser sig at være afgørende for kompakte enheder, der kræver uovertruffen stabilitet og pålidelighed.

Trimmer kondensatorer

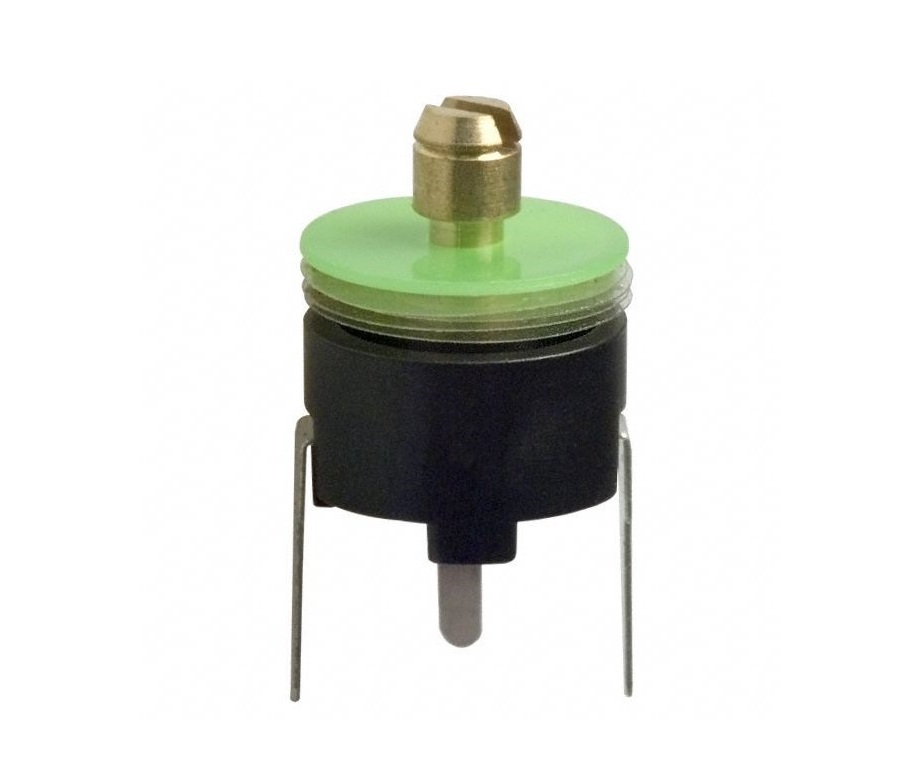

Trimmerkondensatorer muliggør præcisionsjusteringer i kredsløbskapacitansen for optimal ydelseskalibrering.Når de er indstillet, bliver deres værdi fast, hvilket giver dem mulighed for at bevare kredsløbsintegriteten.Disse kondensatorer anvender dielektriske stoffer såsom porcelæn, glimmer og polystyren, der hver opfylder specifikke krav til stabilitet, kvalitet og dimensionelle begrænsninger.Almindelige anvendelser omfatter frekvensjustering i oscillatorer og finjustering i kommunikationssystemer, der bygger bro mellem design og funktionelle tolerancer.Disse kondensatorer bruges ofte under fremstilling og reparation til at håndtere variation i komponentværdier og systemforhold.

Variable kondensatorer

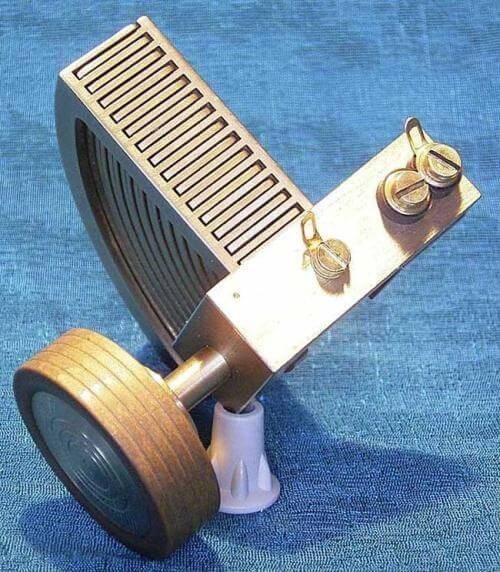

Variable kondensatorer understøtter dynamiske kapacitansmodifikationer for at imødekomme skiftende driftsbehov.De er uundværlige i opgaver som resonanstuning, radiosignaloptimering og kredsløbskobling.Luft-dielektriske designs skiller sig ud for deres pålidelighed, mens film-dielektriske modeller stemmer overens med moderne krav til forbedret holdbarhed og temperaturtilpasning.Nogle avancerede konfigurationer, såsom dobbeltkondensatorer, har mekanismer med to rotorer, der tilbyder øget præcision i komplekse RF-infrastrukturer, hvilket illustrerer deres rolle i at forfine applikationsspecifik kredsløbsstyring.

Nutidige fremskridt inden for kondensatorer

Fremskridt inden for kondensatorteknologi omformer hele tiden både brugs- og markedsmuligheder.Nylige gennembrud understreger presset for øget effektivitet og innovative funktionaliteter.

• Superkondensatorer: Ved at kombinere traditionelle kondensatorers hurtige opladnings-afladningscyklusser med energilagringskapacitet på batteriniveau har superkondensatorer revolutioneret adskillige områder, fra vedvarende energisystemer til elektrisk mobilitet og nødstrømsnet.Deres indflydelse strækker sig til at stabilisere energiudsving under spidsbelastninger, hvilket præsenterer pålidelige løsninger til nutidens bæredygtighedsproblemer.

• Polymer kondensatorer: Ved at erstatte konventionelle flydende elektrolytter med faste ledende polymerer tilbyder disse kondensatorer lavere ESR, overlegen temperaturhåndtering og høj pålidelighed ved langvarig drift.Deres applikationer strækker sig på tværs af sektorer, der kræver ensartet højfrekvent ydeevne, såsom wearables, strømomformere og indlejrede systemer, hvilket afspejler samspillet mellem praktisk og banebrydende produktionsinnovationer.

• Monolitiske keramiske kondensatorer med høj kapacitans (MLCC'er): Fremskridt inden for materialeteknik har løftet MLCC'er til forkant med kompakt kredsløbsdesign og opnår kapacitansniveauer på over 100 µF i meget begrænsede rum.Dette fremskridt understøtter strømstyring i enheder, der kræver exceptionel energieffektivitet, såsom droner og smartphones, hvor rumlige begrænsninger dikterer sofistikerede kredsløbslayouts.

Kondensatorindustrien har taget bæredygtighed til sig, efterhånden som produktionsprioriteterne udvikler sig under økologisk pres.Reguleringer som begrænsningen af ​​farlige stoffer (RoHS) fremmer miljømæssig ansvarlig produktionspraksis, som påvirker materialevalg og overholdelsesstrategier.Producenter inkorporerer i stigende grad miljøvenlige løsninger, herunder blyfri lodning og genanvendelige materialer, mens de opretholder strenge kvalitetsstandarder.Markeder orienteret mod energibesparelse udviser stigende interesse for alternative kondensatorteknologier, der fremmer omkostningseffektive, bæredygtige designs skræddersyet til storskalaproduktion og forskellige anvendelser.

Konklusion

Kondensatorer forbliver væsentlige i elektronik, fordi de hjælper med at styre energi, forbedre signalkvaliteten, stabilisere strøm og understøtte pålidelig kredsløbsdrift.Forskellige kondensatortyper tjener forskellige behov, fra faste og variable designs til avancerede muligheder såsom superkondensatorer, polymerkondensatorer og højkapacitets-MLCC'er.Da teknologien fortsætter med at kræve mindre, mere effektive og mere holdbare komponenter, vil kondensatorudvikling forblive vigtig for at forbedre ydeevnen, forlænge levetiden og understøtte bæredygtige elektroniske systemer.
