Udforsk Analog-til-Digital Converter (ADC)

En analog-til-digital-konverter, eller ADC, er et elektronisk kredsløb, der ændrer et virkeligt analogt signal til digitale data.Det gør det muligt at læse signaler fra sensorer, lydkilder, temperaturenheder, tryksystemer og andre analoge input af digitale processorer, mikrocontrollere, hukommelsesenheder og kommunikationssystemer.

Analoge signaler ændrer sig løbende, mens digitale systemer arbejder med faste numeriske værdier.På grund af dette er en ADC nødvendig for at måle det analoge input på bestemte tidspunkter og repræsentere det som en digital kode.Denne proces gør det muligt for elektroniske systemer at analysere, lagre, transmittere og kontrollere oplysninger fra den virkelige verden.

ADC'er bruges i mange applikationer, herunder industriel kontrol, medicinske instrumenter, lydudstyr, dataindsamlingssystemer, kommunikationsenheder og indlejret elektronik.Deres ydeevne afhænger ikke kun af opløsning og samplinghastighed, men også af kvaliteten af ​​inputsignalet, referencespænding, ur, layout og omgivende kredsløbsdesign.På grund af dette kan en ADC bedst forstås som en del af en komplet signalkæde, ikke kun som en selvstændig komponent.

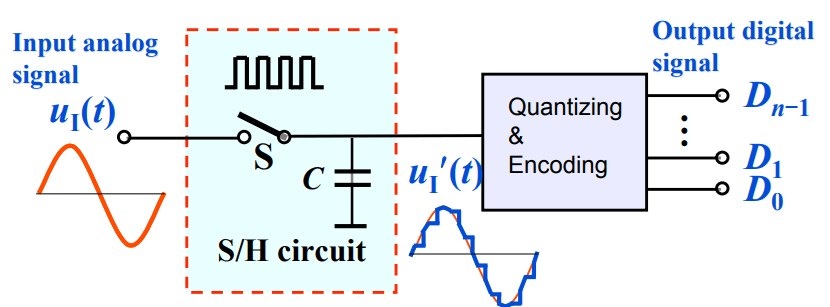

Kernedriftsprincip for en ADC

En ADC omdanner en analog indgangsspænding til et digitalt ord ved at flytte signalet gennem en kontrolleret målekæde, der har til formål at bevare information og samtidig holde forudsigelige fejlkilder i skak.I det daglige ingeniørarbejde er en ADC lettere at ræsonnere om som en sekvens af interagerende designbeslutninger frem for en enkelt "sort boks".Båndbredde, støj, nøjagtighed, latens og kraft ender med at læne sig op ad hinanden, og den virkelige kunst er at vælge afvejninger, der stadig opfører sig konsekvent på bænken, i produktionen og i marken.Sektionerne nedenfor deler denne kæde op i etaper og kalder de mekanismer, der har tendens til at dominere resultater i den virkelige verden.

Anti-aliasing og inputkonditionering

Formål: Reducer spektral foldning før prøveudtagning

Inden sampling er inputspektret med vilje begrænset, så frekvenskomponenter over halvdelen af samplinghastigheden (Nyquist-frekvensen, fs/2) ikke foldes tilbage til det bånd, du faktisk holder af.Når først aliasing forekommer, bliver det matematisk umuligt at skelne fra legitimt in-band-indhold, hvorfor efterbehandling ikke kan "fortryde" det pålideligt.

Når aliasing dukker op, ser det ofte vildledende "rigtigt" ud på et plot: udløbere, hvor der ikke var forventet udløbere, toner, der virker stabile, eller støj, der ser ud til at have en form.Den oplevelse har en tendens til at ændre, hvordan folk ser frontenden, mindre som en formalitet, mere som et autoværn til troværdig måling.

Praktiske implementeringer og designvalg

Typiske implementeringer inkluderer aktive RC-filtre, passive RC-netværk og switched-capacitor-filtre synkroniseret med sampling-uret.Valget er sjældent drevet af en ideel frekvensgang alene;det er normalt drevet af, hvordan ADC-inputtet er fysisk samplet, og hvor tilgivende kilden og driveren egentlig er.

Mange ADC'er præsenterer en dynamisk indgangsbelastning, fordi en samplingskondensator periodisk er forbundet til indgangen.Denne kobling betyder, at filteret ikke ser en statisk belastning, og ADC'en ser ikke en perfekt konditioneret kilde;de to stadier påvirker hinanden på måder, der kan være subtile, indtil de måles.

Et filter kan se korrekt ud i simulering eller når det måles alene, men alligevel underpræstere, når det først er tilsluttet ADC'en, fordi driveren ikke kan indstille samplingskondensatoren hurtigt nok.Et almindeligt øjeblik for erkendelse er at se en ren sinusbølge-kilde producere uventet forvrængning, små kodeafhængige bølger eller harmoniske, der ikke var til stede, før ADC'en blev tilsluttet.

• Konsolideret liste: Hvad der typisk driver filtervalget

• Input sampling metode og effektiv switched-capacitor loading

• Driverstyrke, kildeimpedans og udligningsmargin på tværs af frekvens

• Tilladt faseskift og gruppeforsinkelsesadfærd for applikationen

• Følsomhed over for komponenttolerancer og temperaturdrift

• Hvor meget oprydning er planlagt til digital filtrering efter oversampling

Afvejning: Båndbredde vs. afregning vs. faseadfærd

Et skarpere lavpasrespons kan undertrykke out-of-band energi mere aggressivt, men det medfører ofte øget faseskift, mere gruppeforsinkelse og længere afviklingstid.Disse bivirkninger kan blive den begrænsende faktor, når konverteren bliver bedt om at måle hurtigt skiftende input eller til multiplekskanaler.

Til præcisionsdataindsamling ender mange teams med at foretrække et filter af moderat orden, der er let at køre og sætter sig rent, for derefter at læne sig op af oversampling og digital filtrering for at reducere resterende uønskede komponenter.Den vej kan føles mindre "lærebog perfekt", men den har en tendens til at være roligere at validere og lettere at holde stabil på tværs af temperatur og produktionsspredning.

Gentagelig adfærd på tværs af reelle tolerancer slår ofte teoretisk skarphed, især når signalkæden skal opføre sig på samme måde ved koldstart, ved varm iblødsætning og efter ældning af komponenter.

Sample-and-Hold (S/H) drift

Formål: Hold input stille under konvertering

Sample-and-hold frontenden fanger inputtet på et defineret tidspunkt og gemmer det på en kondensator, så den interne konverteringslogik ser en stabil spænding.Uden den hold-handling jager konverteren effektivt et bevægeligt input, og outputtet ender med at afspejle både amplitude- og timing-usikkerhed.

Når inputtet ændrer sig hurtigt, kan selv lille usikkerhed i samplingsøjeblikket ligne ekstra støj eller uventet forvrængning.Det kan være frustrerende i højtydende designs, fordi den digitale udgang ser travl ud, selv når den analoge kilde menes at være ren.

Nøgle ikke-idealiteter og hvorfor de betyder noget

Konsolideret liste: De tre adfærd, der almindeligvis forklarer "Mystery Error"

• Anskaffelsestid (afregning)

• Sænke (hold lækage)

• Blændejitter (tidsusikkerhed)

Anskaffelsestid (afvikling): Hvor drivkraft bliver afsløret

Samplingskondensatoren skal oplades til inputniveauet inden for det tilgængelige optagelsesvindue.Hvis driveren er for svag, eller kildeimpedansen er for høj, sætter kondensatoren sig ikke helt fast, og de resulterende koder skifter på en forudindtaget måde i stedet for rent tilfældig støj.

Fejl stiger ofte med inputfrekvensen, og de kan blive mere synlige, når kanaler multiplekses, fordi samplingskondensatoren skal "hoppe" længere mellem successive samples.Dette problem opstår ofte, når en kanal fungerer korrekt i sig selv, men nøjagtigheden falder, efterhånden som spændingsforskellen mellem kanalerne bliver større.

Droop (Hold lækage): Lille henfald, reelle konsekvenser

Under holdeperioden aflader lækstrømme langsomt kondensatoren, hvilket forårsager et lille fald i den holdte spænding.Dette har en tendens til at have større betydning i langsommere konvertere eller i arkitekturer, hvor konverteringstiden er lang nok til, at henfaldet holder op med at være ubetydeligt.

Aperture Jitter: Når urets ufuldkommenheder bliver til spændingsfejl

Usikkerhed i samplingstiden konverteres direkte til spændingsstøj proportionalt med inputtets slew rate.I scenarier med høj hastighed og høj opløsning bliver dette ofte den begrænsende faktor, og det kan føles kontraintuitivt: Tilføjelse af nominelle bits hjælper ikke, hvis ur-usikkerheden dominerer fejlbudgettet.

Ved sampling af en hurtig sinusbølge kan en forbedring af urkvaliteten øge den effektive opløsning mere end at udskifte ADC'en, fordi den jitter-drevne støj falder, selvom konverterens dataarkbittal forbliver det samme.

Implikation på systemniveau: Driveren opfører sig som en del af konverteren

"ADC-ydelse" betyder ofte "front-end ydeevne."

I implementeret hardware afhænger den observerede ADC-ydeevne ofte af det analoge drivertrin frem for konverteren alene.Hvis driveren ikke kan sætte sig hurtigt og opretholde lav forvrængning i ADC's samplingsnetværk, kan databladnumre forblive uden for rækkevidde, selv når ADC'en teknisk fungerer korrekt.

Konsolideret liste: Typiske driverelementer, der former resultater

• Op-amp eller buffertrin

• Transformere

• Sensor interface netværk

• Dedikerede ADC-drivere eller fuldt differentielle forstærkere

Hvordan teams reducerer overraskelser under validering

En pålidelig tilgang er at behandle inputdriveren, anti-alias-filteret og S/H som én kombineret frontend og validere dem sammen ved hjælp af worst-case signaltrin og temperaturhjørner.Den tankegang har en tendens til at reducere debugging i de sene stadier, hvor digitale data "ser forkert ud", men grundårsagen er analog afvikling.

Kvantisering: Kortlægning af analoge værdier til diskrete koder

Ideel kvantiseringsmodel og LSB-størrelse

• Diskrete beslutninger fra et afholdt analogt niveau

Kvantisering kortlægger den holdte analoge værdi til en af 2^N diskrete koder for en N-bit ADC.Med en fuldskala reference Vref er den ideelle kodebredde (en mindst signifikant bit):

LSB = Vref / 2^N

• Fejl eksisterer selv i den ideelle model

Fordi værdier mellem kodegrænser ikke kan repræsenteres nøjagtigt, introducerer kvantisering en iboende fejl.I den ideelle model er denne fejl afgrænset inden for ±0,5 LSB.

Praktisk fortolkning: Opløsning er ikke det samme som nøjagtighed

• To spørgsmål, der bliver forvirrede i specifikationsdiskussioner

LSB-størrelse svarer "hvor fine trinene er", mens nøjagtigheden afhænger af, hvor tæt kodeovergangstærsklerne er på deres tilsigtede placeringer, og hvor stabile de forbliver over tid.

• Hvad har tendens til at gå galt i rigtige designs

Problemer starter ofte, når et design er bygget op omkring bitantal alene, mens referencestabilitet, støj og frontend-sætning behandles som eftertanke.Resultatet kan være outputdata, der ser imponerende granuleret ud, men alligevel ikke forbliver pålideligt korrekte under realistiske driftsforhold.

• En stille, men almindelig kilde til skuffelse

Når det numeriske output virker stabilt, men driver med temperatur- eller belastningsforhold, er det normalt ikke "digital underlighed".Det er det analoge økosystem, referenceadfærd, kobling, afregningsmargener, der vises gennem kodestrømmen.

Eksempel (samme værdier, klarere kortlægning)

• Beregning af trinstørrelsen

Med Vref = 8 V og N = 3, LSB = 1 V.

• Konsolideret liste: ideelle kodebeholdere

- 0–1 V → 000
- 1–2 V → 001
- 2–3 V → 010
- 3–4 V → 011
- 4–5 V → 100
- 5–6 V → 101
- 6–7 V → 110
- 7–8 V → 111

• Hvad "skifte nær en grænse" normalt betyder

I testopsætninger skifter værdier nær en overgang (for eksempel tæt på 3,0 V) ofte mellem tilstødende koder, når der er inputstøj, referencestøj eller jitter.At skifte er ikke automatisk en defekt;det er ofte en ærlig indikator for, at den samlede systemstøj er i størrelsesordenen en brøkdel af en LSB.

Kodning og digital udgangslevering

Fra intern beslutning til brugbare data

• Forvandling af et kodevalg til et transportabelt ord

Efter kvantisering udsender kodning den valgte kode som et binært ord eller en serialiseret bitstrøm.Dette trin føles ofte ligetil, indtil integrationen begynder, fordi interfacedetaljerne former timing, latens og dataintegritet på måder, som software alene ikke altid kan lægge over.

• Konsolideret liste: Fælles integrationsovervejelser

- Outputformat: lige binær, to-komplement, offset binær

- Interface type: SPI, parallel, LVDS, JESD204

- Systembegrænsninger: timing lukning, latensbudgettering, dataintegritet og bitfejlfølsomhed

- Multi-clock problemer: clock domæne krydsninger og synkronisering strategi

- Layout-realiteter: jordforbindelse, returstrømsveje og signalintegritet

• Hvor "ADC Debugging" bliver til "Digital Debugging"

I mange systemer er selve konverteringen fin, men ur-domæne-interaktioner, jordforbindelsesvalg eller marginal grænsefladetiming skaber symptomer, der ligner analog støj.Det kan være en ydmygende fase af et projekt, fordi rettelsen kan leve i routing, terminering eller clock-tree-disciplin snarere end i ADC-indstillingerne.

Praktisk indsigt: Digital renlighed bevarer analog adfærd

• Digital støj kan lække bagud

Selvom kodning og transport er digital, kan dårligt layout eller støjende digitale returstrømme kobles ind i den analoge frontend og reducere den effektive ydeevne.

• Hvad erfarne layoutanmeldelser har en tendens til at fokusere på

Adskillelse af returveje, hvor det er relevant, styring af impedans, hvor det rent faktisk betyder noget, og anvendelse af en disciplineret jordingsstrategi genopretter ofte målbare ENOB.Dette kan være tilfredsstillende i praksis, fordi det forbedrer hardwarens oprindelige adfærd i stedet for at stole på nedstrømsfiltrering for at skjule svagheder.

Virkelige afvigelser fra den ideelle overførselskurve

Betingelser for større fejl

• Konsolideret liste: Almindelige overførselskurveafvigelser

- Offset-fejl: et næsten konstant skift af overførselskurven

- Gain error: en hældningsfejl, der skalerer output i forhold til ideal

- Integral ikke-linearitet (INL): afvigelse af den faktiske overførselsfunktion fra en ret linje

- Differentiel ikke-linearitet (DNL): afvigelse af hver kodebredde fra 1 LSB;store DNL kan skabe manglende koder

• Hvordan disse vises uden for et dataark

Offset- og gain-fejl føles ofte "håndterbare", fordi de ligner globale skift, mens INL/DNL kan føles mere stædige, fordi de forvrænger formen på overførselsfunktionen og kan variere subtilt med kode og driftsforhold.

Hvorfor disse fejl er vigtige i praksis

• Tilpasning af fejltyper til applikationssmerte

Disse ikke-idealiteter påvirker, om en ADC opfører sig godt til præcisionsmåling, kontrolsløjfer eller spektralanalyse.Offset- og forstærkningsfejl kan ofte korrigeres gennem kalibrering, mens INL/DNL og støjlignende effekter (jitter, termisk støj, referencestøj) har en tendens til at sætte grænser for, at kalibrering ikke sletter.

• En jordet visning af kalibrering

Kalibrering kan korrigere systematiske skift, men den fjerner ikke pålideligt forvrængningsmekanismer eller ustabile tærskler.Et almindeligt resultat er, at kalibrering fungerer bedst, når systemet allerede er stabilt.

Kernesynspunkt: En ADC opfører sig som et system, ikke en enkelt spec-linje

• Hvorfor "N Bits at fs" udelader for meget

At beskrive en ADC kun som "N bits ved fs samples per sekund" savner de begrænsninger, der afgør, hvor meget brugbar information du rent faktisk får.Den fulde kæde former resultatet: anti-alias-filtrering, drev og indregulering i S/H, urintegritet, referenceadfærd og konverterlinearitet.

• Konsolideret liste: Hvad der normalt sætter loftet for brugbar ydeevne

- Anti-alias filteradfærd under reel belastning

- Drivertilpasning og forvrængning i samplingsnetværket

- Urjitter og distributionskvalitet

- Referencestøj, drift og koblingsveje

- INL/DNL-adfærd på tværs af koder og temperatur

• Hvad stærk feltpræstation normalt har til fælles

Systemer, der opfører sig godt uden for laboratoriet, er typisk dem, hvor begrænsninger blev betragtet som tidlige, valideret med realistiske stimuli (trin, multitonesignaler, temperatursweep) og forbedret gennem iteration i frontenden i stedet for at forsøge at "fikse det senere", når det digitale outputformat og integrationsplanen allerede er låst.

ADC-arkitekturtyper og hvor de passer bedst

ADC-arkitekturer er ofte grupperet efter, hvad der præcist bliver kvantificeret.

Direkte ADC'er oversætter en indgangsspænding direkte til en digital kode ved at sammenligne denne spænding med referenceniveauer.

Indirekte ADC'er tager en mere omkransende vej: de konverterer først spænding til en mellemstørrelse, ofte tid, ladning eller frekvens, og digitaliserer derefter dette mellemresultat.

Denne forskel bliver tydelig under reelle tests.Støj i jording, referencedrift fra temperatur, urfasestøj og interferens fra elledninger kan alle påvirke signalvejen.Under disse forhold bestemmer valget mellem direkte og indirekte konvertering ofte, hvilken type fejl der opstår under debugging.ADC-arkitektur påvirker mere end dataarkspecifikationer, da den også bestemmer, hvilke fejl der reduceres, og hvilke der forbliver synlige.

Indirekte metoder udveksler sædvanligvis gennemløb for stabilitet.Ved at integrere, akkumulere eller tælle over tid udjævner de naturligt bredbåndsstøj og kan kraftigt undertrykke periodiske forstyrrelser.Den adfærd føles betryggende i systemer, hvor nøjagtigheden skal se ens ud over sekunder og minutter, ikke kun over mikrosekunder.

Direkte metoder derimod læner sig op af hurtig beslutningstagning.Deres praktiske friktion har en tendens til at komme fra referenceafregning, komparatorusikkerhed og integriteten af ​​input-samplingprocessen snarere end langsigtet gennemsnit.

En nyttig måde at skabe rammer for direkte ADC-familier er at stille to spørgsmål: hvor mange sammenligninger sker pr. prøve, og hvor meget kredsløb, der replikeres for at få det til at ske.Flash, SAR og andre direkte stilarter lander på forskellige svar, og disse svar udmønter sig i forskellige forbrugsmønstre i siliciumareal, strøm, latency og støjbudget.Moderne systemer bygger også på disse ideer med pipelines (iscenesat kvantisering med høj gennemstrømning) og sigma-delta-tilgange (oversampling med støjformning), som regel fordi et team forsøger at ramme et bestemt hastigheds-versus-præcisionspunkt uden at opdage sent i tidsplanen, at den "lette" knap faktisk flytter tre andre knapper på én gang.

• Flash-konvertere: mange sammenligninger på én gang med duplikeret hardware og matchende hovedpine.

• SAR-konvertere: én komparator genbrugt på tværs af en sekvens af sammenligninger, med konverteringstid, der vokser med opløsning.

• Dual-slope-konvertere: amplitude omdannet til et tidsindstillet interval, der kan tælles med et ur, med stærk stabilitet og interferensafvisning men langsommere opdateringer.

• Pipeline-arkitekturer: trinvis kvantisering rettet mod høj gennemstrømning.

• Sigma-delta-arkitekturer: oversampling plus støjformning rettet mod høj præcision inden for en båndbredde.

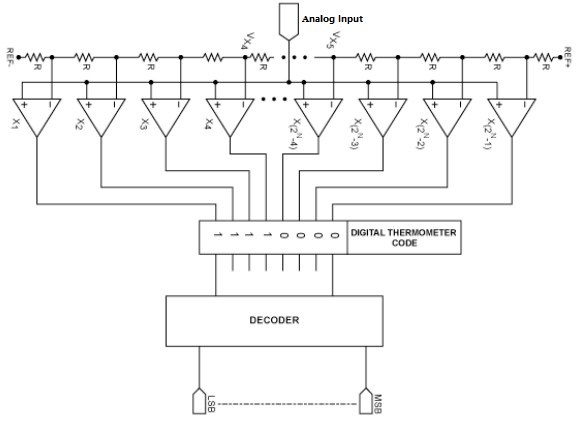

Flash ADC (fuld-parallel konvertering)

En flash ADC afslutter en konvertering i i det væsentlige en enkelt beslutningshændelse ved at sammenligne inputtet med en bank af tærskler parallelt.Et N-bit flash bruger typisk 2^N − 1 komparatorer, en referencestige (ofte en modstandsstreng eller et tilsvarende netværk) og en encoder, der omdanner termometerlignende komparatorudgange til et binært ord.Fordi alle sammenligninger sker samtidigt, forbliver latency ekstremt lav og sporer kun svagt opløsning.Denne egenskab får flash-design til at føles næsten "besværligt" i meget bredbåndede samplingskæder, hurtige kontrolsløjfer og højhastighedskommunikationsmodtagere, hvor forsinkelser er smerteligt synlige.

Regningen kommer på grund af eksponentiel hardwarevækst.Hver tilføjet bit fordobler næsten komparatorantallet, og det går over i et større matriceareal, højere effekt og mere indgangskapacitet præsenteret for signalkilden.I praksis holder denne inputbelastning op med at være en abstrakt spec og bliver en begrænsning på board-niveau: stærkere drivere, omhyggelig terminering og kort kontrolleret impedans routing bliver ofte forskellen mellem et rent højfrekvent input og et mystisk sløvet eller forvrænget et.

Mismatch er en anden uundgåelig flash-virkelighed.Med så mange komparatorer er offset variation ikke et hjørne tilfælde;ved højere opløsninger bliver det den normale driftstilstand.Hvis der ikke er nogen kalibrering, vises mismatch som kodefejl.Hvis kalibrering tilføjes, bliver kalibreringskompleksitet og opstartsadfærd en del af systemets personlighed, noget det bredere design må tolerere frem for at ignorere.Som et resultat holder teams typisk flash i det område, hvor båndbredden dominerer samtalen, og opløsningen kan forblive beskeden, fordi forsøg på at tvinge høj opløsning udelukkende gennem fuld-parallel hardware har en tendens til at føles som at betale renters rente.

En praktisk nuance er, at flash-ydeevne sjældent kun dikteres af komparator-arrayet.Når prøvetagningshastighederne stiger, overtager referencefordelingen, encoderens metastabilitet og substratstøjkobling ofte som de egentlige kilder til problemer.Designs, der holder sig godt, har en tendens til at behandle referencenetværket og det digitale koblingsmiljø som analoge problemer med analoge konsekvenser, ikke som "bare digitale" implementeringsdetaljer, der kan ryddes op senere.

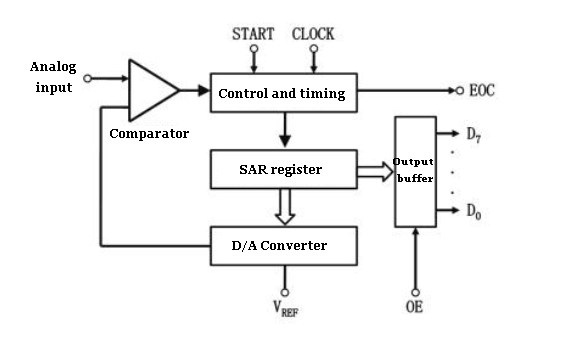

Successive Approximation Register ADC (SAR ADC)

En SAR ADC digitaliserer ved at køre en binær søgning ved hjælp af en komparator, et sample-and-hold netværk og en intern DAC, almindeligvis en kapacitiv DAC, fordi den parrer god matchning med lav statisk effekt.Efter at have samplet inputtet, hævder SAR-logikken foreløbigt MSB'en, DAC'en producerer en prøvespænding, og komparatoren beslutter, om den samplede input sidder over eller under denne prøve.Beslutningen bibeholdes, den næste bit testes, og dette gentages, indtil alle N bits er løst.

Genbrug af én komparator og én DAC holder areal og strøm langt under en flash-ADC med samme opløsning.SAR-konvertere integreres også rent i design med blandede signaler, fordi deres digitale logik er kompakt, og deres samplingsadfærd kan styres stramt.For mange indlejrede sensorer og dataindsamlingsstier ender SAR med at føles som den mindst dramatiske mulighed: nok opløsning til at repræsentere reelle målinger, nok hastighed til overvågning og kontrol og strøm, der ikke udløser et argument om batterilevetid.

Konverteringstiden vokser nogenlunde med N, fordi der udføres én sammenligning pr. bit, plus den afregningstid, der er nødvendig for DAC'en og komparatoren.Denne skalering bliver meget håndgribelig under opdragelsen.Når et team presser samplinghastigheden og ser manglende koder eller forvrængning, er hovedårsagen ofte ikke SAR-tilstandsmaskinen;det er ufuldstændig DAC-afregning eller utilstrækkelig optagelsestid til prøveudtagningskondensatoren.Input-drevkapacitet er en hyppig "stille begrænsning".Et lille valg, der ser harmløst ud, såsom en større seriemodstand tilføjet til beskyttelse, kan bremse sampling-netværkets opladning og skabe forstærkningsfejl eller harmonisk forvrængning ved højere indgangsfrekvenser.Grupper, der konsekvent opnår forudsigelig ydeevne, budgetterer sædvanligvis eksplicit anskaffelsestid og verificerer den i forhold til værst tænkelige kildeimpedans, temperatur og referencetolerance i stedet for at stole på nominelle værdier.

De begrænsende faktorer, der dominerer mange SAR-designs, er konkrete og testbare:

• DAC-afregning og linearitet.

• Komparator støj og tilbageslag.

• Referencestabilitet under dynamisk belastning.

• Ur-jitter-effekter på samplede input.

En designvane, der har en tendens til at reducere overraskelser, er at behandle referencen som sin egen analoge forsyningsskinne, komplet med disciplineret routing, afkobling og transient analyse.SAR-konvertering skubber ladningen tilbage i referencen under hver bitforsøg, og den feedback kan være følelsesmæssigt tømt i laboratoriet, når den udgiver sig som "tilfældig" støj, indtil nogen til sidst sonderer referencestiften korrekt.

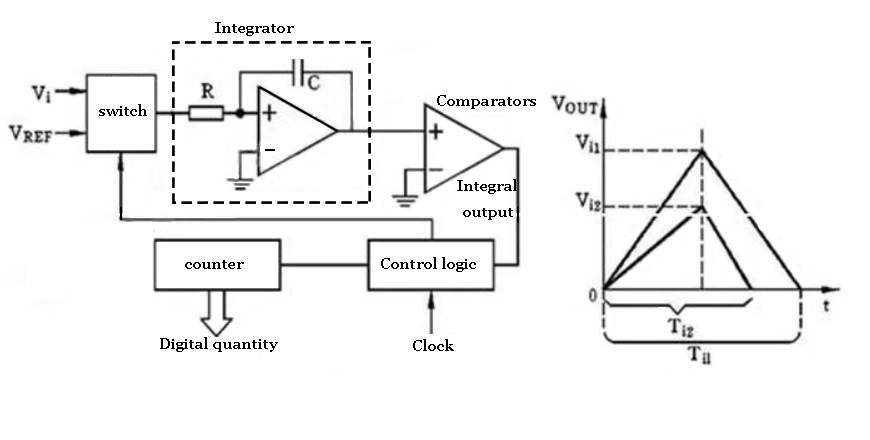

Dual-Slope ADC (integrering, tidsbaseret konvertering)

En dual-slope ADC konverterer spænding til tid.Den integrerer inputtet i et fast interval, og integrerer derefter en reference med modsat polaritet, indtil integratorudgangen vender tilbage til nul.Varigheden af ​​den anden fase (de-integration) er proportional med det gennemsnitlige input over den første fase.En tæller måler de-integrationsintervallet ved hjælp af et stabilt ur, og tælleren bliver det digitale output.

Appellen er, at integration naturligvis udfører gennemsnit.Tilfældig støj krymper med gennemsnitsvinduet, og periodisk interferens kan afvises kraftigt, når integrationstiden er justeret til et heltalsmultiplum af netperioden.

Eksempler på almindelige netsynkrone vinduer: 20 ms for 50 Hz, 16,67 ms for 60 Hz eller heltalsmultipler af begge.

Dette er grunden til, at dual-slope-konvertere har en lang historie inden for præcisionsinstrumenter såsom digitale multimetre: de forbliver stabile, selv når målemiljøet er elektrisk rodet.På bænke og i feltindhegninger sparer evnen til at undertrykke linjebrum uden kompliceret filtrering ofte mere ingeniørtid end at jagte marginale forbedringer i rå opløsning.

Afvejningen er lydhørhed.Både integration og de-integration bruger realtid, og konverteringer tager normalt millisekunder eller længere.Denne virkelighed gør dual-slope til et dårligt match for hurtigt skiftende signaler, tæt lukket sløjfekontrol eller bredbåndsbølgeformfangst.Det skinner, når signalerne bevæger sig langsomt, og målet er et pålideligt gennemsnit.I praksis er dual-slope nøjagtighed ikke kun en integratorhistorie;det afhænger af referencestabilitet, kondensatorens dielektriske adfærd, lækstrømme og timinguret.Veludførte designs vælger komponenter og timingvinduer, der holder disse fejlkilder forudsigelige, og de accepterer den langsommere opdateringshastighed som den praktiske pris for målinger, der forbliver konsistente gennem temperaturudsving og elektrisk interferens.

Fra et bredere perspektiv handler dual-slope mindre om at vinde en "høj opløsning" marketingkonkurrence og mere om at bevare måleintegriteten.Når repeterbarhed og interferensimmunitet er det, systemejeren faktisk bekymrer sig om, er det ofte den mest ligetil vej til selvtillid at bruge ekstra tid på at integrere.

Tekniske parametre for ADC

ADC-kapacitet bliver ofte komprimeret til "nøjagtighed og hastighed", men reelt valg afgøres normalt af, hvad der sker, når konverteren er indlejret i en komplet signalkæde.Front-end-båndbredde, samplingsdynamik, referencerenlighed, uradfærd, interfacetiming og PCB-implementeringsdetaljer kan stille og roligt dominere det endelige måleresultat.En disciplineret arbejdsgang er at konvertere applikationsforventninger til parametre, der kan måles på bænken og forsvares i en designgennemgang.

Krav til listestil, der godt oversættes til ADC-kriterier:

- Mindste meningsfuld signalændring
- Maksimalt indhold af signalfrekvens
- Tilladt latenstid (kontrolrespons vs. bufferforsinkelse)
- Processor/FPGA-båndbredde, hukommelse og firmwareservicebudget

Nøjagtighed: Nominel opløsning er et udgangspunkt, ikke en garanti

Opløsning beskriver, hvor mange forskellige udgangskoder ADC'en kan producere.En ideel N-bit konverter giver 2^N koder, hvilket indebærer den ideelle LSB størrelse:

LSB = Fuldskalaområde / 2^N

Eksempel: med en 8-bit ADC over et 5 V-område, LSB ≈ 5 V / 256 = 19,53 mV.

I laboratorieopdragelse er det almindeligt at føle sig optimistisk omkring "en smule mere", indtil de første støjplot og histogrammer kommer tilbage.Når input-refereret støj og referencestøj spænder over flere LSB'er, har yderligere nominel opløsning en tendens til at se godt ud på papiret, mens den producerer en lille forbedring i reel granularitet.Det ubehagelige (men nyttige) takeaway er, at bestyrelsen ofte bestemmer, hvor mange bits du rent faktisk må beholde.

Fejlvilkår, der bestemmer reel nøjagtighed (ud over overskriftsspecifikationen)

Datablade kan opsummere "konverteringsfejl" som en worst-case afvigelse fra en ideel overførselsfunktion, typisk udtrykt i LSB.Det tal er det kombinerede resultat af flere mekanismer, og det hjælper med at adskille dem, fordi de opfører sig forskelligt under kalibrering, temperatur og tid.

• Offset fejl

Offset-fejl flytter hele overførselskurven til venstre eller højre.På bænken dukker det op med det samme: et jordet input, der skulle give kode nul, producerer en aflæsning, der ikke er nul.Mange teams er komfortable med at korrigere dette med en et-punkts kalibrering ved opstart eller under produktionstest, så længe offset-driften over temperaturen forbliver inden for forventningerne og ikke fremtvinger hyppig genkalibrering.

• Forstærkningsfejl

Forstærkningsfejl ændrer hældningen af overførselskurven.Efter at offset er korrigeret, bliver forstærkningsfejlen mere indlysende: aflæsninger kan se fine ud nær nul, men glider højt eller lavt nær fuld skala.To-punkts kalibrering (nær nul og næsten fuld skala) er en typisk feltvenlig tilgang, der fjerner de fleste offset- og forstærkningsfejl, mens den dybere linearitetsadfærd er stort set uændret.Dette problem er ofte lettere at rette, fordi forstærkningsfejl normalt kan justeres uden at redesigne den analoge frontend.

• INL (Integral ikke-linearitet)

INL beskriver overførselskurvens afvigelse fra en ideel lige linje på tværs af området.Det dukker op, når applikationen afhænger af ensartet proportionalitet, såsom sensorlinearisering, kontrolsløjfer eller bølgeformmåling, hvor formgengivelse har betydning.En praktisk frustration er, at simpel to-punkts kalibrering ikke "retter" et INL-problem;hvis INL er ud over, hvad systemet kan tolerere, er typiske muligheder:

- Vælg en konverter med bedre linearitetsadfærd
- Reducer eller recentrer inputområdet, så systemet fungerer i et mere lineært område
- Anvend digital korrektion ved hjælp af en karakteriseringstabel (med tilhørende testtid og vedligeholdelsesbyrde)

• DNL (Differentiel ikke-linearitet) og manglende koder

DNL måler, hvor tæt hver kodebredde er på 1 LSB.Når DNL er overdreven, kan systemet udvise klæbrige koder eller manglende koder, hvilket kan være særligt nedslående ved lavniveaumålinger og i kodetæthed eller histogrambaseret analyse.I produktionen bruges histogramtests ofte til at markere manglende kodeadfærd tidligt, fordi et oscilloskopspor, der "ser rent nok ud", stadig kan maskere kodedistributionsfejl.

Effektiv opløsning (ENOB) og den støj, du faktisk lever med

En mere ærlig indramning af nøjagtighed er: hvor mange bits er brugbare i den rigtige samling.Termisk støj, referencestøj, kvantiseringsstøj og digital kobling reducerer det effektive antal bits (ENOB), ofte mere aggressivt ved højere indgangsfrekvenser.På blandede signaltavler er en hyppig og mildt smertefuld opdagelse, at digital aktivitet, hurtige GPIO-kanter, højhastigheds-serielle busser, skiftende regulatorer, øger støjbunden, indtil ADC'en opfører sig, som om den har færre bits, end databladets overskrift antyder.Opmærksomhed på returstrømme, jordingsstrategi og referenceruting giver ofte mere målbare forbedringer end at skifte til en lidt "bedre" ADC-model.

Listeagtig støj og koblingsbidragsydere, der ofte påvirker ENOB:

- Termisk støj (front-end modstande, forstærkere, sensorkilde impedans)
- Referencestøj og referenceimpedans
- Kvantiseringsstøj og blændeusikkerhed (frekvensafhængig)
- Digital kobling gennem jord-/returveje og forsyningsskinner
- EMI pickup gennem højimpedans noder og lange spor

Hastighed: Konverteringstid, gennemløb og forsinkelse som separate spørgsmål

Hastighed beskrives ofte som konverteringstid: forsinkelsen fra sampling (eller start af konvertering) til en gyldig udgangskode.Den metrik, der betyder noget, afhænger af systemets personlighed: kontrolsløjfer bekymrer sig om latens og determinisme, mens optage-og-stream-systemer bekymrer sig om vedvarende gennemløb og buffering.

Arkitekturdrevne hastighedsforskelle

Konverteringstiden varierer dramatisk afhængigt af ADC-arkitekturen, og kompromiserne har en tendens til at dukke op hurtigt, når de analoge frontend- og layoutbegrænsninger er anerkendt.

• Flash ADC

Flash-konvertere kan gennemføre konverteringer på snesevis af nanosekunder eller mindre.De passer til ekstreme båndbreddescenarier, når strøm og omkostninger er acceptable.I det daglige hardwarearbejde bliver de dominerende bekymringer til layoutdisciplin og input-drevstyrke, fordi frontenden skal lægge sig usædvanligt hurtigt, og parasitter holder op med at være "små detaljer".

• SAR (Successive Approximation Register) ADC

SAR ADC'er sidder ofte i et praktisk mellembånd, fra mikrosekunder ned til hundredvis af nanosekunder i dele med højere ydeevne.De introducerer også en fælles begrænsning i den virkelige verden: inputtet samples typisk af et switched-capacitor-netværk.Signalkilden skal oplade samplingkondensatoren inden for optagelsesvinduet, eller designet skal tilføje en bufferforstærker og/eller et RC-netværk.Mange problemer, der oprindeligt ligner "ADC-ulinearitet", viser sig at være ufuldstændig afvikling på prøvetagningsøjeblikket, hvilket kan være irriterende, indtil optagelsestidspunktet og kildeimpedansen er skrevet ned og kontrolleret.

• Dual-Slope (integrerende) ADC

Dual-slope ADC'er er typisk ti til hundreder af millisekunder pr. konvertering, og de kan give kraftig afvisning af periodisk interferens (især 50/60 Hz), når de er konfigureret korrekt.De vælges ofte til langsomme målinger i instrumenteringsstil med høj nøjagtighed, hvor latens tolereres og repeterbarhed værdsættes.

Samplingfrekvens skal matche båndbredde og afregningsadfærd

At vælge "prøver pr. sekund" er ikke kun en Nyquist-øvelse.Den analoge frontend skal indstilles til den krævede nøjagtighed før samplingshændelsen.Hvis målet for eksempel er 0,5 LSB afsætning i et højopløsningssystem, kan afviklingstiden blive den begrænsende faktor, selv når ADC-kernen er hurtig nok.En pålidelig designvane er at behandle hele inputnetværket som en del af timing-budgettet snarere end noget, der skal "tunes senere", fordi overraskelser i de sene stadier har en tendens til at udløse forhastet, ubehageligt omarbejde.

Listeelementer, der hører hjemme i afregnings-/tidspunktsbudgettet:

- Sensorudgangsimpedans og ethvert beskyttelsesnetværk
- Anti-alias filterkomponenter og deres tidskonstanter
- Multiplexer-on-modstand og ladningsinjektionsadfærd
- Bufferforstærker båndbredde, slew rate og gendannelse
- ADC-indsamlingsvindue og samplingkondensatoregenskaber

Inputområde, polaritet og front-end-båndbredde (hvordan ADC'en møder det rigtige signal)

Inputområde og polaritet, unipolær vs. bipolær, single-ended vs. differential, definerer, hvordan ADC'en tilknyttes signalmiljøet.Differentielle input kan reducere følsomheden over for common-mode-støj og forbedre robustheden i elektrisk støjende indstillinger, men de tvinger også omhyggelig kontrol af common-mode-grænser, forstærkerudgangssving og inputbeskyttelsesadfærd.

Front-end båndbredde er ofte undervurderet.Selv når signalet af interesse er "langsomt", kan hurtige kanter, interferens eller multiplekset sampling kræve bred båndbredde, så signalet sætter sig hurtigt og forudsigeligt.Med multipleksede kanaler kan kanal-til-kanal hukommelseseffekter og ladningsdeling forvrænge aflæsninger, medmindre netværket er designet til at genoprette mellem prøver;første gang dette dukker op, kan det føles som om systemet er "hjemsøgt", men det er normalt kun ladningsdynamik for at være ærlig.

Referencespænding: Stabilitetsankeret bag hver kode

Referencen definerer skalaen for hver outputkode, og dens opførsel afgør ofte, om kalibrering forbliver meningsfuld på tværs af temperatur og tid.Hvis referencen vandrer eller bliver forurenet af bordstøj, kan ADC'en se inkonsekvent ud, selv når konverteren selv opfører sig som specificeret.

Intern vs. ekstern reference

Interne referencer reducerer antallet af komponenter og forenkler integrationen, men de kan have højere støj eller drift end præcise eksterne referencer.Eksterne referencer kan forbedre stabiliteten, når routing, afkobling og termisk placering håndteres korrekt.I praktiske designs kan det være lige så vigtigt at placere referencen tæt på ADC'en, bruge en ren returvej og adskille den fra hurtige digitale strømme som specifikationerne i databladet.

Drift, støj og belastningsfølsomhed

Referencedrift viser sig som langsigtet forstærkningsvariation, og referencestøj vises direkte som konverteringsstøj.Et mere subtilt problem er dynamisk referencebelastning: nogle ADC'er trækker transiente strømme fra referencen under prøvetagning eller konvertering.Hvis referencekilden eller dens afkoblingsnetværk ikke kan levere disse strømimpulser rent, kan der opstå ekstra støj og forvrængning på måder, der er tidskrævende at fejlsøge, efter at layoutet er frosset.

Referenceadfærd i listestil, der ofte dukker op under validering:

- Temperaturdrift og langtidsældning
- Bredbånd og lavfrekvent (1/f) støj
- Dynamiske belastningstrin under konvertering
- Følsomhed over for referencekildeimpedans og afkoblingsplacering

Digital grænsefladebegrænsninger: Gennemstrømning opstår på systemniveau

Outputformat (parallel vs. seriel) er mere end en ledningspræference;det bliver en timing- og gennemløbskontrakt med processoren eller FPGA.En konverter med stærk analog ydeevne kan stadig underlevere, hvis grænsefladen og datastien ikke kan flytte data kontinuerligt og forudsigeligt.

Serielle grænseflader (SPI, LVDS, JESD204 osv.)

Serielle links reducerer pin-antal, men introducerer clocking-krav, latency, protokoloverhead og jitterfølsomhed.En tilbagevendende snuble på systemniveau antager, at grænsefladebåndbredden "liger med" ADC-samplingfrekvensen uden budgettering for framing, læseforsinkelser, synkronisering, baneoverhead og software/firmwareservicetid.Det misforhold har en tendens til at dukke op sent, lige når tidsplanen er stram, og tålmodigheden er tyndere, end nogen vil indrømme.

Liste-stil seriel grænseflade overvejelser, der almindeligvis begrænser vedvarende optagelse:

- Protokol overhead og rammeeffektivitet
- Udlæsningsforsinkelse og bufferdybde
- Urkvalitet, jitteroverførsel og krav til justering
- Firmware/driverservicetid og variabilitet i planlægning

Processor/FPGA-budget og deterministisk timing

Vedvarende sampling er ofte begrænset af DMA-opsætning, afbrydelseshastighedslofter, hukommelsesbåndbredde, cache-effekter og bufferstrategi.Et pragmatisk udvælgelsestrin er at beregne værst tænkelige datahastigheder (inklusive metadata) og verificere, at hele optagelsesstien kan opretholde den kontinuerligt, ikke kun i korte bursts, der ser fint ud i en hurtig demo.

Strøm-, pakke-, PCB-begrænsninger og omkostnings-ydelsesafvejninger

Forsyningsgrænser, strømtab og pakketype påvirker termisk adfærd og layoutrisiko.Små pakker sparer areal, men kan øge rutetætheden, øge koblingsstierne og gøre disciplineret opdeling sværere.På mange rigtige boards er den mest tilfredsstillende "opgradering" ikke en konverter med højere opløsning, men et pakkevalg, der tillader renere jording, kortere referencespor og mere adskillelse mellem analoge og digitale områder - ændringer, der har tendens til at vise sig tydeligt i støjmålinger.

Omkostninger kontra ydeevne vurderes bedst på systemniveau.En billigere ADC, der fremtvinger en præcisionsbuffer, en renere reference, strammere filtrering eller ekstra PCB-lag, kan ende med at koste mere end en ADC af højere kvalitet, der forenkler det omgivende kredsløb og reducerer integrationsusikkerhed.

Praktisk udvælgelsesstrategi (en beslutningsramme, der holder under kontrol)

En pålidelig måde at vælge en ADC på er at låse kravene i følgende rækkefølge ved at bruge tal, som teamet kan måle og gentjekke, efterhånden som designet udvikler sig:

Krav Låsebestilling

• Definer den mindste meningsfulde signalændring og det tolerable støjgulv (dette informerer om effektive opløsningsmål).

• Definer maksimal signalbåndbredde og latenstidstolerance (dette vejleder samplinghastighed og arkitekturtilpasning).

• Valider input-drevets kapacitet og afregningsbudget (dette afgør ofte, om buffering tilføjes).

• Vælg en referencetilgang, der opfylder forventningerne til drift og støj under reelle routing- og termiske begrænsninger.

• Bekræft, at den digitale grænseflade og downstream-datastien kan opretholde kontinuerlig gennemstrømning.

• Forfin pakke-, strøm- og omkostningsvalg, når ovenstående begrænsninger opfører sig godt sammen.

Denne rækkefølge hjælper med at undgå en velkendt faldgrube: at vælge en konverter baseret på opløsning og overskriftssamplingfrekvens og derefter opdage sent, at referencestøj, fastsættelse af grænser eller interfacetiming ender med at sætte det sande loft over systemets ydeevne.

Konklusion

ADC-design er i sidste ende et teknisk problem på systemniveau snarere end en simpel komponentvalgsøvelse.Reel konverteringskvalitet afhænger af, hvor godt hele signalkæden arbejder sammen, inklusive den analoge frontend, referencekredsløb, samplingsnetværk, ursystem, digital grænseflade og PCB-implementering.Forskellige ADC-arkitekturer såsom Flash, SAR, dual-slope, pipeline og sigma-delta løser hver især forskellige præstationsprioriteter, der involverer hastighed, opløsning, latency, båndbredde, støjafvisning og strømforbrug.I praktiske applikationer er den bedste ADC normalt den, der matcher den faktiske signaladfærd, miljøforhold og langsigtede stabilitetskrav for det komplette system i stedet for blot at tilbyde de højeste specifikationer på papir.

Ofte stillede spørgsmål [FAQ]

1. Hvorfor er ADC-ydeevnen i den virkelige verden ofte kortere end specifikationerne for dataarkopløsning?

ADC dataark opløsning beskriver kun antallet af mulige digitale koder, ikke den faktiske nøjagtighed opnået i et fungerende system.I praktisk hardware reducerer faktorer som referencestøj, clock-jitter, front-end-indstillingsadfærd, PCB-layout, jordingskvalitet og input-driver-begrænsninger ofte konverterens effektive ydeevne.Efterhånden som inputfrekvenserne stiger, kan timingusikkerhed og analog forvrængning forbruge brugbart dynamisk område længe før den teoretiske bitdybde nås.

2. Hvordan påvirker anti-alias-filtrering den samlede ADC-målenøjagtighed?

Anti-alias-filtrering begrænser uønsket frekvensindhold før sampling, så signaler uden for båndet ikke foldes tilbage til det brugbare signalbånd.Når først aliasing forekommer, bliver de resulterende artefakter matematisk umulige at skelne fra gyldige signaldata.I praksis producerer svag anti-alias-filtrering ofte uventede spor, forvrængning eller falske frekvenskomponenter, der forekommer legitime under analyse.Korrekt filterdesign bliver derfor afgørende for at bevare pålidelige målinger i højhastighedsdataindsamlingssystemer.

3. Hvorfor er prøve-og-hold-afregningsadfærd kritisk i ADC-systemer med høj opløsning?

Sampling-og-hold-kredsløbet skal fange det analoge signal og tillade samplingkondensatoren at indstille sig helt, før konverteringen begynder.Hvis inputdriveren eller kildeimpedansen ikke kan oplade kondensatoren hurtigt nok, producerer ADC'en forspændte konverteringsfejl i stedet for rent tilfældig støj.Disse afsætningsproblemer bliver mere alvorlige ved højere indgangsfrekvenser eller under kanalmultipleksing, hvor samplingkondensatoren gentagne gange skal skifte mellem store spændingsforskelle.

4. Hvordan begrænser blændejitter ADC-ydelse ved høje frekvenser?

Aperture-jitter introducerer usikkerhed i den nøjagtige timing af sampling-øjeblikket.Når inputsignalet ændrer sig hurtigt, oversættes selv små tidsfejl direkte til spændingsmålingsfejl.I højhastighedssystemer som oscilloskoper, RF-modtagere og softwaredefinerede radioer bliver clock-jitter ofte den dominerende begrænsning af effektiv opløsning og dynamisk rækkevidde, selv når ADC'en selv understøtter høj nominel bitdybde.

5. Hvorfor er SAR ADC'er meget brugt i moderne blandede signalsystemer?

Successive Approximation Register (SAR) ADC'er giver en praktisk balance mellem hastighed, opløsning, strømeffektivitet og siliciumkompleksitet.De bruger en binær-søgning konverteringsproces, der genbruger en enkelt komparator og DAC i stedet for at kræve massiv parallel hardware som flash-konvertere.Dette gør SAR ADC'er særdeles velegnede til indlejrede systemer, industriel kontrol, instrumentering og sensorgrænseflader, hvor moderat til høj opløsning og effektivt strømforbrug begge er vigtige.

6. Hvad gør Flash ADC'er velegnede til ekstremt højhastighedsapplikationer på trods af deres begrænsninger?

Flash ADC'er udfører alle spændingssammenligninger samtidigt ved hjælp af store komparator-arrays, hvilket tillader konverteringer at fuldføre ekstremt hurtigt med meget lav latenstid.Denne arkitektur er yderst effektiv i applikationer som højhastighedskommunikationssystemer, radar og bredbåndsoscilloskoper.Imidlertid vokser komparatorantal eksponentielt med opløsning, stigende strømforbrug, siliciumareal, inputkapacitans og kalibreringskompleksitet.

7. Hvorfor foretrækker præcisionsmålingssystemer ofte ADC-arkitekturer med dobbelt hældning?

Dual-slope ADC'er konverterer spænding til tid gennem integrations- og de-integrationsprocesser.Dette giver et naturligt gennemsnit af støj og afviser kraftigt periodisk interferens såsom 50 Hz eller 60 Hz netbrum.På grund af deres fremragende langsigtede stabilitet og støjafvisning forbliver dual-slope-konvertere populære i præcisionsinstrumentering og digitale multimetre, selvom deres konverteringshastigheder er meget langsommere end moderne højkapacitetsarkitekturer.

8. Hvordan påvirker referencespændingskvaliteten og PCB-layout direkte ADC-nøjagtigheden?

Referencespændingen definerer skalaen for hver digital udgangskode, så enhver drift, støj eller ustabilitet vises direkte i konverteringsresultaterne.Dårligt PCB-layout kan også introducere digital koblingsstøj i referencenetværket eller analoge jordveje, hvilket forringer den effektive opløsning.I mange systemer forbedrer omhyggelig routing, afkobling, jordingsstrategi og termisk styring målenøjagtigheden mere end blot at opgradere selve ADC'en.

9. Hvorfor er ENOB mere meningsfuld end nominel opløsning i praktisk ADC-evaluering?

Effektivt antal bits (ENOB) afspejler den faktiske brugbare opløsning efter at have taget højde for termisk støj, referenceustabilitet, jitter, kvantiseringsstøj og analoge ufuldkommenheder.En konverter kan reklamere for meget høj nominel opløsning, men støj og interferens i den virkelige verden reducerer ofte antallet af pålidelige bits, der er tilgængelige under drift.ENOB giver derfor en mere realistisk indikation af målekvalitet i installerede systemer.

10. Hvorfor skal ADC'er behandles som en del af en komplet signalkæde frem for isolerede komponenter?

ADC-ydelse afhænger i høj grad af interaktionen mellem konverteren, inputdriveren, anti-alias-filteret, referencekredsløbet, ursystemet, det digitale interface og PCB-layoutet.Selv en højtydende ADC kan give dårlige resultater, hvis omgivende kredsløb introducerer afregningsfejl, referenceustabilitet, koblingsstøj eller timingusikkerhed.Succesfulde designs kommer normalt fra at optimere hele signalvejen sammen i stedet for kun at fokusere på ADC-specifikationer.
