Amorf silicium solarceller: Struktur, arbejdsprincip og anvendelser

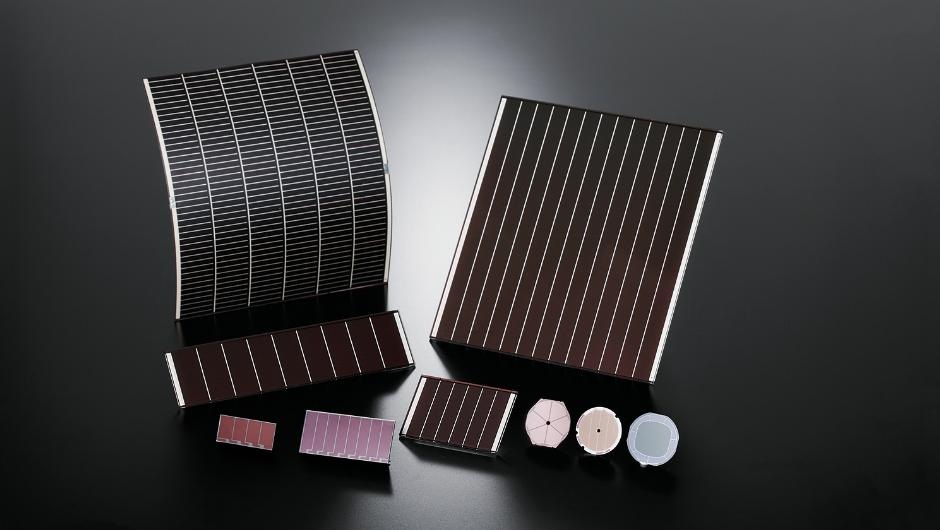

Amorf silicium solarceller er tyndfilm photovoltaiske enheder, der bruger meget lidt silicium, mens de tilbyder fleksibel, omkostningseffektiv og storflade produktion. De præsterer godt under svagt, diffust og indendørs lys, hvilket gør dem nyttige til lommeregnere, sensorer, bygning-integrerede paneler og letvægts solmoduler. Denne artikel forklarer deres struktur, arbejdsprincip, produktionsproces, nedbrydningsadfærd, effektivitet faktorer og fremtidig udvikling.

Katalog

Egenskaber ved amorf silicium solarceller

Amorf silicium solarceller er en vigtig type tyndfilm photovoltaisk teknologi. I modsætning til krystallinske siliciumsolarceller, som kræver relativt tykke siliciumplader, bruger amorf siliciumceller et ekstremt tyndt halvlederlag til at absorbere sollys og generere elektricitet. Under produktionen deponeres halvlederfilmen direkte på en substratoverflade i et kontrolleret miljø, hvilket reducerer materialeforbruget og forenkler produktionen.

Fordi kun en lille mængde silicium er nødvendig, tilbyder amorf silicium teknologi fordele i produktionsomkostninger, produktionsfleksibilitet og storflade produktion. Disse celler opretholder også stabil drift under et bredt udvalg af belysningsforhold, herunder svagt sollys, overskyet vejr og indendørs belysning. Sammen har disse egenskaber gjort amorf silicium solarceller til en etableret teknologi inden for tyndfilm photovoltaisk industri.

Lav produktionsomkostning

En af de mest betydningsfulde fordele ved amorf silicium solarceller er deres lave produktionsomkostninger. Denne fordel begynder med materialet selv. Amorf silicium har en stærk evne til at absorbere sollys, hvilket gør det muligt for et meget tyndt halvlederlag at fange en stor del af den indkommende lysenergi. I mange design er en filmtykkelse på kun omkring 1 μm tilstrækkelig til effektiv lysabsorption, mens konventionelle krystallinske siliciumsolarceller typisk kræver siliciumplader, der er cirka 200 μm tykke.

Forskellen i materialeforbrug bliver især vigtig under storstilet produktion. Produktionen af krystallinske siliciumceller indebærer vækst af siliciumblokke og skæring af dem i plader, processer der forbruger betydelige mængder råmateriale og energi. I kontrast produceres amorf siliciumceller ved at deponere tynde film direkte på substrater, hvilket reducerer siliciumforbruget og minimerer materialespild.

Det primære råmateriale, der anvendes under deponering, er silan gas (SiH₄). Denne gas er kommercielt tilgængelig, kan leveres i store mængder, og er generelt billigere end de rensede siliciumplader, der bruges i fremstillingen af krystallinske siliciumceller. Under produktionen introduceres silan i et deponeringskammer under kontrollerede forhold, hvor det nedbrydes og danner et tyndt siliciumlag på substratoverfladen. Tilgængeligheden og overkommeligheden af dette materiale bidrager til lavere produktionsomkostninger.

Da siliciumskiver udgør en betydelig del af omkostningerne ved krystallinske siliciummoduler, kan reduktion af afhængigheden af skiver væsentligt forbedre fremstillingsøkonomien. Som et resultat giver amorft silicium teknologi en praktisk løsning til anvendelser, hvor omkostningseffektiv fotoelektrisk energiproduktion er påkrævet.

Egnethed til masseproduktion

Amorfe siliciumsolceller er meget velegnede til storskala og højvolumen produktion. Deres struktur dannes typisk gennem deposition af tyndfilm, hvor flere funktionelle lag sekventielt deponeres på et substrat.

Under fremstillingen kontrolleres procesparametre som gaskomposition, gasstrømrate, kammertryks, substrattemperatur og deponeringskraft omhyggeligt. Disse parametre påvirker direkte filmtykkelse, ensartethed og elektrisk ydeevne. Stabil proceskontrol muliggør produktion af brede halvlederlag med konsistente egenskaber over hele substratet.

Den bredt anvendte p-i-n struktur er særligt kompatibel med automatiserede produktionssystemer. Når et substrat træder ind i produktionslinjen, kan udstyret sekventielt danne p-type, intrinsisk og n-type lag med minimal manuel indgriben. Automatiserede overvågningssystemer justerer kontinuerligt driftsbetingelserne for at opretholde filmkvaliteten gennem hele produktionen.

Denne fremstillingsmetode understøtter kontinuerlig behandling, forbedrer effektiviteten og reducerer defekter forårsaget af procesvariationer. Efterhånden som produktionsvolumer stiger, kan producenterne opretholde relativt ensartet elektrisk ydeevne over store panelområder, hvilket gør amorft siliciumteknologi velegnet til industriskala fremstilling af fotoelektriske moduler.

Designfleksibilitet og praktiske fordel ved implementering

En stor fordel ved amorft silicium teknologi er dens tilpasningsevne til forskellige produktdesign og installationsmiljøer. Cellestrukturer kan konfigureres for at opnå forskellige spændings-, strøm- og effektkrav, hvilket gør det muligt for teknologien at understøtte en bred vifte af fotoelektriske anvendelser.

Under udviklingen kan parametre som aktivt område, lagtykkelse, cellekonfiguration og seriekoblinger justeres for at matche specifikke driftsbetingelser. Denne fleksibilitet gør det muligt for amorfe siliciumsolceller at blive brugt i både lavstrømselektroniske enheder og større fotoelektriske systemer.

I modsætning til krystallinsk silicium kræver amorft silicium ikke en højt ordnet krystalstruktur. Under deposition er strenge krystalmatchninger mellem halvlederlaget og substratet unødvendige. Som et resultat kan tyndfilm deponeres på en række materialer, herunder glas, rustfrit stål, metalplader og fleksible polymersubstrater. Denne kompatibilitet udvider valgmulighederne for materialer samtidig med at den hjælper med at reducere produktionsomkostningerne.

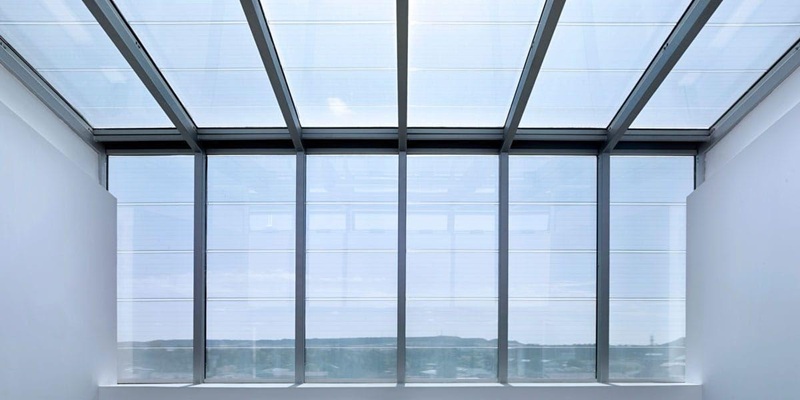

Tyndfilmsstrukturen muliggør også lette og fleksible moduldesigns. Når der deponeres på polymerfilm eller tynde metalfolier, kan de resulterende solceller bøje sig uden den sprødhed, der er forbundet med konventionelle siliciumskiver. Denne kapabilitet understøtter udviklingen af bærbare, lette og fleksible fotoelektriske produkter.

Disse implementeringsfordele udvider spektret af mulige anvendelser. Amorfe siliciumsolceller kan integreres i byggematerialer, installeres på buede overflader, inkorporeres i bærbare elektronik og bruges i tagsystemer, hvor reduktion af vægt er gavnlig. Deres evne til at fungere under svag belysning gør dem også velegnede til lommeregnere, elektroniske ure, sensorer, fjernovervågningsenheder og andre lavenergi produkter, der ofte fungerer indendørs eller under begrænsede lysforhold.

Ydeevne under lavlys- og diffuselysforhold

Amorfe siliciumsolceller præsterer særligt godt under diffuse og lavlysforkonditioner. I praktiske miljøer varierer solens intensitet gennem dagen på grund af skydække, atmosfærisk spredning, sæsonændringer og installationsvinkel. Under disse forhold modtager fotoelektriske moduler ofte en betydelig mængde indirekte sollys frem for direkte solstråling.

Amorfe siliciumceller kan udnytte diffust lys mere effektivt end mange konventionelle krystallinske siliciumteknologier. Denne kapacitet muliggør, at de kan fortsætte med at generere nyttig elektrisk output, selv når belysningsniveauerne er relativt lave.

Som et resultat kan amorfe siliciummoduler opnå konkurrencedygtig årlig energiproduktion i regioner, der oplever hyppigt skydække eller variable sollysforhold. Deres evne til at opretholde energiproduktion under svagere belysning hjælper med at forbedre den samlede energiydelse gennem året.

En anden vigtig fordel er deres høje effekt-til-vægt-forhold. Fordi det aktive halvlederlag er ekstremt tyndt, kan modulvægten reduceres, mens den nyttige effektopgave opretholdes. Denne egenskab er særligt værdifuld i anvendelser, hvor strukturel vægt er en designovervejelse.

Letvægts-fotoovoltaiske moduler kan reducere bygningens belastningskrav, forenkle transport og installation og forbedre bærbarhed i mobile kraftsystemer. Kombinationen af lav vægt og effektiv energigenerering gør også amorf siliciumteknologi attraktiv for luftfartsplatforme, satellitter, højderelaterede systemer og fremtidige rumbaserede solenergiapplikationer.

Samlet set fortsætter kombinationen af lavt materialeforbrug, omkostningseffektiv fremstilling, storskala produktionskapacitet, fleksible installationsmuligheder og stærk ydeevne under forskellige lysforhold med at gøre amorfe siliciumsolceller til en vigtig teknologi inden for tyndfilm fotoovoltaisk industri.

Udviklingshistorie for amorfe siliciumsolceller

Tidlig forskning og nøgleteknologiske gennembrud (1970'erne)

Udviklingen af amorfe siliciumsolceller begyndte i begyndelsen af 1970'erne, da forskere opdagede, at dopede amorfe siliciumtyndfilm kunne omdanne sollys til elektricitet. Denne opdagelse tiltrak betydelig interesse, fordi den antydede, at fotoovoltaiske enheder kunne fremstilles uden at skulle stole på tykke krystallinske siliciumskiver.

Tidlig forskning fokuserede på at forstå, hvordan den uordnede atomstruktur af amorft silicium påvirkede den elektriske ledningsevne og den fotoovoltaiske ydeevne. Forskere lagde tynde siliciumfilm under kontrollerede forhold, introducerede dopingsstoffer og evaluerede deres elektriske og optiske egenskaber. Selvom de første eksperimentelle enheder kun opnåede begrænset effektivitet, bekræftede de, at amorft silicium kunne fungere som et praktisk fotoovoltaisk materiale.

Et stort gennembrud skete i 1974, da det fotoovoltaiske potentiale af dopet amorft silicium blev formelt anerkendt. Omtrent på samme tid udviklede David Carlson og hans kolleger hos RCA Laboratories tidlige amorfe siliciumsolceller ved hjælp af metal-halvleder- og p-i-n strukturer. Mens disse indledende enheder opnåede effektivitet under 1%, demonstrerede de den tekniske gennemførlighed af tyndfilm solteknologi.

Forskere fortsatte med at forbedre afsætningsmetoder, materialekvalitet, dopingkontrol og enhedsstrukturer i løbet af årtiet. Disse fremskridt reducerede betydeligt fejlene og forbedrede ladningsbærersamling. I 1977 var konverteringseffektiviteten steget til cirka 5,5%, hvilket markerede en vigtig milepæl, der etablerede amorft silicium som en lovende tyndfilm fotoovoltaisk teknologi.

Kommercialisering og adoption af forbrugerelektronik (1978–1984)

Efterhånden som ydeevnen forbedredes, flyttede amorft siliciumteknologi hurtigt fra laboratorieforskning mod kommercielle anvendelser. I 1978 introducerede Japan de første kommercielle produkter, der integrerede amorfe siliciumsolceller, hvilket markerede begyndelsen på praktisk implementering.

Teknologien viste sig at være særlig attraktiv for lav-effekt elektroniske enheder, fordi den kunne generere elektricitet under indendørs og lavt lysforhold, samtidig med at den forblev relativt billig at fremstille. Fortsat forskning forbedrede også ydeevnen. I 1980 udviklede Energy Conversion Devices (ECD) en metal-isolator-halvleder (MIS) solcelle med en konverteringseffektivitet på cirka 6,3%, hvilket yderligere styrkede tilliden til teknologien.

I begyndelsen af 1980'erne var amorfe siliciumsolceller blevet almindeligt anvendt i forbrugerelektronik, herunder regnemaskiner, digitale ure, radioer, batteriopladere og andre lav-effekt produkter. Deres tyndfilm fremstillingsproces gjorde det muligt at producere celler i forskellige størrelser og former, hvilket gjorde integration i kompakte enheder mere praktisk og omkostningseffektivt.

Fra 1984 udvidede udviklingen sig ud over forbrugerelektronik. Større moduler og kompositstrukturer blev introduceret for at levere uafhængige strømkilder til fjerntliggende systemer og specialiserede fotoovoltaiske anvendelser. Forbedringer i moduldesign, seriekoblinger og fremstillingsmetoder øgede outputkraft, pålidelighed og produktionskapacitet, hvilket hjalp teknologien med at nå bredere energimarkeder.

Langsigtet industriudvikling og teknologisk indvirkning

I de følgende årtier blev amorft silicium en af de mest etablerede tyndfilm fotoovoltaiske teknologier. Løbende forbedringer af afsætningsudstyr, enhedsarkitektur, grænseflade-ingeniørarbejde og moduldesign forbedrede fremstillingskonsistensen og den samlede ydeevne.

Flere egenskaber støttede dens langvarige adoption, herunder lavt materiale forbrug, relativt lave produktionsomkostninger, stor produktionskapacitet og stærk ydeevne under lavt lysforhold. Evnen til at afsætte halvlederfilm direkte på glas, metal og fleksible substrater udvidede også designmulighederne og anvendelsesfleksibiliteten.

Selvom nyere solcelleteknologier er dukket op, har amorf silicium stadig en vigtig plads inden for solindustrien. Udover sine kommercielle anvendelser spillede teknologien en stor rolle i fremdriften af tyndfilmproduktionsteknikker og enhedskoncepter, der påvirkede udviklingen af mange moderne solcelleteknologier.

I dag forbliver amorf silicium en vigtig milepæl i solcellens historie og en væsentlig bidragyder til udviklingen af tyndfilm solenergisystemer.

Amorf Siliciums Solcelle Struktur og Arbejdsprincip

P-i-N Cel Struktur

De fleste amorf siliciumsolceller bruger en p-i-n struktur frem for den konventionelle p-n struktur, som ofte findes i krystallinsk siliciumsolceller. Denne arkitektur er særligt velegnet til amorf silicium, fordi ladningsbærere bevæger sig mindre effektivt gennem materialet på grund af dets uordnede atomarrangement. Ved at placere et intrinsisk lag mellem p-type og n-type områderne kan cellen forbedre ladningsbærerens indsamling og reducere rekombinations tab.

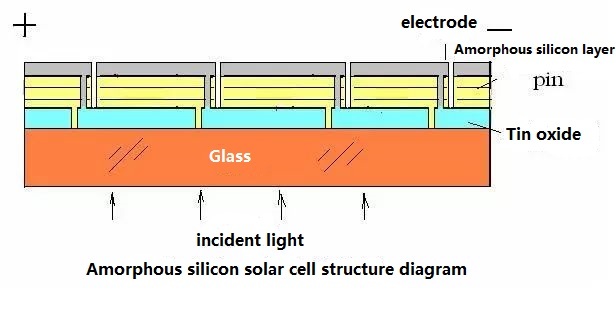

Strukturen består af tre halvlederlag, der er afsat sekventielt på et substrat. Sammen skaber disse lag et indbygget elektrisk felt, der understøtter effektiv solenergiomdannelse og transport af ladningsbærere.

P-Type Lag

P-type laget er placeret tættere på lysindgangssiden af solcellen og holdes typisk ekstremt tyndt. Under fremstillingen kontrolleres dets tykkelse omhyggeligt for at opretholde gennemsigtighed, mens det giver de nødvendige elektriske egenskaber.

Når sollys enters enheden, passerer det gennem det gennemsigtige ledende lag og derefter ind i p-type regionen. Hvis p-type laget er for tykt, kan en del af det indkommende lys blive absorberet, før det når den aktive region af cellen. Ved at opretholde et tyndt p-type lag, kan mere lys nå det primære absorptionsområde, hvilket forbedrer den samlede energikonvertering.

Intrinsisk Lag

Det intrinsiske (i-type) lag er den primære lysabsorberende region og den vigtigste del af p-i-n strukturen. Det er væsentligt tykkere end p-type og n-type lagene, fordi de fleste solenergiomdannelser sker inden for dette område.

Når fotoner absorberes, exciterer deres energi elektroner fra valensbåndet til ledningsbåndet, hvilket skaber elektronen-hul par. Disse ladningsbærere er grundlaget for elproduktion i solcellen.

Effektiviteten af det intrinsiske lag afhænger af faktorer som tykkelse, materiale kvalitet og optiske egenskaber. Af denne grund kontrolleres afsætningsbetingelserne, herunder gas sammensætning, kammertryk, afsætningskraft og substrattemperatur omhyggeligt under fremstillingen. Da det meste af sollyset absorberes her, har det intrinsiske lag stor indflydelse på konverteringseffektivitet og enhedsydelse.

N-Type Lag

N-type laget danner den sidste halvlederregion i p-i-n strukturen. Selvom det er relativt tyndt, spiller det en essentiel rolle i etableringen af det interne elektriske felt og indsamlingen af elektroner, der genereres inden for det intrinsiske lag.

Når elektronen-hul par skabes, driver det indbyggede elektriske felt elektroner mod n-type siden og huller mod p-type siden. N-type laget giver en effektiv vej til indsamling af elektroner og overførsel til det eksterne kredsløb.

I samarbejde med p-type laget hjælper det med at opretholde ladningsseparationen og reducerer rekombinationstab, hvilket gør det muligt for en større andel af de genererede bærere at bidrage til den elektriske output.

Generering og Transport af Ladningsbærere

Driften af amorf siliciumsolceller afhænger af generation, separation og indsamling af ladningsbærere. Når sollys kommer ind i enheden, absorberes fotoner primært inden for det intrinsiske lag, hvor de skaber elektronen-hul par.

Transport af bærere i amorf silicium adskiller sig fra den i krystallinsk silicium, fordi materialet mangler en højt ordnet krystallattice. Den uordnede atomstruktur skaber lokaliserede tilstande og defekter, der reducerer bærerens mobilitet og øger sandsynligheden for bærerens fangst.

For at kompensere for disse begrænsninger, er amorf silicium solceller i høj grad afhængige af det indbyggede elektriske felt, der skabes over den intrinsiske lag. Så snart elektron-hul par genereres, adskiller det elektriske felt dem. Elektroner bevæger sig mod n-type regionen, mens huller bevæger sig mod p-type regionen. Hurtig adskillelse reducerer rekombination og forbedrer bærerens opsamlingseffektivitet.

Yderligere forbedringer i ydeevnen kan opnås ved omhyggeligt at modificere det intrinsiske lag. En almindelig tilgang involverer introduktion af små mængder bor under aflejring. Kontrolleret borindarbejdning kan flytte Fermi-niveauet, forbedre elektriske egenskaber og optimere det interne elektriske felt. Når dette er korrekt implementeret, kan denne teknik forbedre bærertransport og bidrage til højere konverteringseffektivitet.

Tandem Amorf Silicium Solceller

Enkelt-junction amorf silicium solceller kan kun udnytte en del af solens spektrum. Fotoner med energi under båndhullet passerer gennem materialet uden at blive absorberet, mens fotoner med meget højere energi mister en del af deres overskydende energi som varme. Disse tab begrænser den maksimale effektivitet, som en enkelt-junction enhed kan opnå.

Hvorfor Tandem Strukturer Forbedrer Effektiviteten

For at overvinde disse begrænsninger udviklede ingeniører tandem- eller multi-junction solcelle strukturer. I stedet for at stole på et enkelt absorberlag, stakker tandemceller flere fotovoltaiske junctions vertikalt inden for den samme enhed. Hver junction er designet med en anden båndgapenergi for at absorbere en specifik del af solens spektrum mere effektivt.

Når sollys træder ind i enheden, absorberer det øverste lag først højenergiske fotoner. Lavere energifotoner, der passerer igennem, fortsætter til dybere lag, hvor de stadig kan blive absorberet og omdannet til elektricitet. Denne lagdelte tilgang muliggør en mere effektiv udnyttelse af forskellige regioner af spektret.

Ved at fordele sollys over flere absorberlag reducerer tandemstrukturer tab forbundet med fotontransmission og termalisering. Som et resultat kan en større del af den indkommende solenergi omdannes til elektrisk output.

Fordele Over Enkelt-Junction Celler

Den primære fordel ved tandem amorf silicium solceller er deres højere teoretiske konverteringseffektivitet sammenlignet med enkelt-junction designs. Da flere bølgelængder af sollys kan fanges og udnyttes, kan tandemstrukturer generere mere elektricitet fra det samme belyste område.

Tandemdesigns forbedrer også spektral udnyttelse og gør bedre brug af det brede spænd af bølgelængder, der er til stede i naturligt sollys. Af denne grund er multi-junction arkitekturer blevet en af de vigtigste udviklingsretninger inden for amorf silicium fotovoltaisk teknologi.

Kontinuerlige fremskridt inden for materialeteknik, grænsefladedesign og tyndfilmsaflejringsteknikker fortsætter med at forbedre ydeevnen af tandemstrukturer. Kombineret med p-i-n arkitekturen og effektive bæreropsamlingsmekanismer danner disse designs den teknologiske base for moderne amorf silicium solceller.

Amorf Silicium Solcelleproduktionsproces

Substratforberedelse og rengøring

Fremstillingsprocessen begynder med forberedelsen af ledende glassubstrater, som fungerer som fundamentet for solcelle strukturen. Før produktionen kan fortsætte, skal glasset være fri for defekter og forurening, der kan påvirke tyndfilmskvaliteten.

Substratet gennemgår først kantbehandling for at fjerne skarpe hjørner, mikroskader og overfladeirregulariteter, der kan være dannet under skæring og håndtering. Dette skridt forbedrer den mekaniske styrke og reducerer risikoen for brud under senere behandlingsfaser.

Efter kantforberedelse rengøres glasset grundigt ved hjælp af en kombination af kemisk vask, ultralydsbehandling, deioniseret vand skylning og kontrollerede tørreprocedurer. Efter laserbehandling udføres typisk et andet rengøringsstadium for at fjerne mikroskopiske partikler og rester, der genereres under mønstringen. At opretholde en ren substratoverflade er essentielt, fordi selv små forurenende stoffer kan påvirke filmadhæsion, ensartethed og enhedens ydeevne.

Laser Mønstring og Celle Interconnection

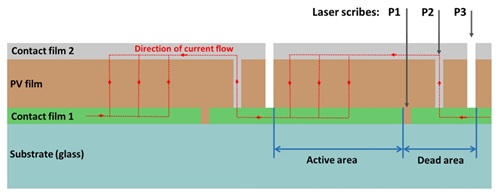

Laser mønstring spiller en central rolle i at skabe den elektriske struktur af amorfe siliciumsolmoduler. I stedet for at samle individuelle solceller dannes tyndfilmsmoduler direkte på et stort substrat og opdeles derefter i sammenkoblede cellesegmenter gennem en sekvens af laser-graveringsoperationer.

Den første laser-graveringsproces skaber elektrisk isolerede regioner inden for den ledende belægning. Dette etablerer den grundlæggende cellelayout og forhindrer uønskede strømmveje.

Efter afsætning af halvledermateriale fjerner et andet laserstribningstrin udvalgte dele af tyndfilm lagene for at skabe ledende stier mellem naboceller. Præcis justering er nødvendig for at sikre effektiv strømflow og minimere elektriske tab.

Et tredje lasergraveringstrin fuldender seriekoblingen af individuelle cellesegmenter. Disse forbindelser gør det muligt for flere celler at fungere sammen som en enkelt module med højere udgangsspænding. Gennem hele processen udføres isolations- og justeringskontroller for at verificere elektrisk isolation og forbindelseskvalitet.

Tyndfilm Afsætning og Elektrode Dannelse

Tyndfilm afsætning er den mest kritiske fase i fremstillingsprocessen, da den skaber den halvlederstruktur, der er ansvarlig for fotovoltaisk energikonvertering.

Når substratet er rengjort, bliver det indlæst i afsætningsudstyr og gradvist opvarmet til en kontrolleret temperatur. Ensartet opvarmning er vigtig, fordi temperaturvariationer kan påvirke filmvækst og elektriske egenskaber.

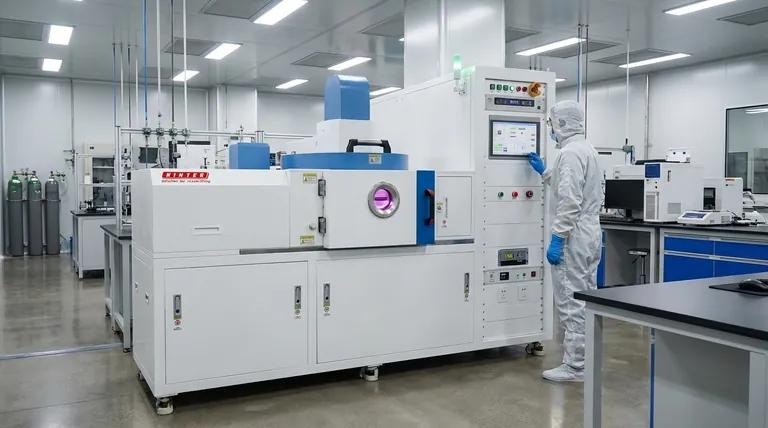

Halvlederlagene afsættes derefter ved hjælp af Plasma Enhanced Chemical Vapor Deposition (PECVD). Inden i afsætningskammeret introduceres procesgasser under vakuumforhold og aktiveres ved plasma. p-type laget afsættes først, efterfulgt af det intrinsiske amorfe siliciumlag og til sidst n-type laget, hvilket danner den komplette p-i-n struktur.

Gennem afsætningen overvåges parametre såsom gas sammensætning, gasstrømningshastighed, kammertryk, plasmaeffekt og substrattemperatur kontinuerligt. Præcis proceskontrol er nødvendig for at opnå ensartet tykkelse, ensartet sammensætning og pålidelig elektrisk ydeevne over store substratområder.

Efter afsætning af halvledermateriale dannes en metallisk bagelektrode ved hjælp af magnetron sputtering. Materialer såsom aluminium eller aluminium-doteret zinkoxid anvendes ofte til at skabe et ledende lag, der effektivt opsamler og transporterer den genererede elektriske strøm.

Efterbehandling og Kvalitetskontrol

Efter at halvleder- og elektrode lagene er blevet dannet, udføres flere efterbehandlingstrin for at forbedre stabilitet, pålidelighed og elektrisk ydeevne.

Modulet køles først under kontrollerede forhold for at forhindre termisk stress, revner eller film delaminering. Når det er blevet kølet, udføres kantisolering for at fjerne ledende materialer nær modulperimeteren og eliminere uønskede strøm lækager.

Annelering udføres derefter for at reducere intern stress, forbedre filmens stabilitet og optimere de elektriske egenskaber af halvlederlagene. Denne termiske behandling kan også forbedre grænsefladens kvalitet og reducere visse materialedefekter.

Omfattende elektrisk testning følger. Nøglepræstationsparametre såsom kortslutningsspænding, kortslutningsstrøm, maksimal effektudgang, udfyldningsfaktor og konverteringseffektivitet måles. Moduler inspiceres også for elektriske defekter, lækagestrømme og ikke-jævnt adfærd.

Endelige optimeringsprocedurer kan anvendes for at forbedre kontaktkvaliteten og korrigere mindre fremstillingsfejl, før de færdige moduler godkendes til pakning og forsendelse.

Fremstillingsfordele og Produktionsudfordringer

En af de store fordele ved fremstilling af amorft siliciumsolceller er dens evne til at eliminere mange af de komplekse trin, der er forbundet med krystallinsk siliciumpladeproduktion. Fordi halvlederlagene afsættes direkte på substrater, undgås processer som krystallvækst, pladeskæring, og omfattende materiale bearbejdning i vid udstrækning.

Denne fremstillingsmetode reducerer materialeforbruget, understøtter storarealproduktion og muliggør brug af letvægts-, fleksible og endda delvist gennemsigtige substrater. Som resultat kan amorft siliciumteknologi ofte fremstilles til lavere omkostninger end konventionelle pladebaserede fotovoltaiske teknologier.

På trods af disse fordele er der stadig flere produktionsudfordringer. Kvaliteten af halvlederlagene afhænger stærkt af præcis kontrol af afsætningsbetingelser, herunder temperatur, tryk, plasmaegenskaber og gas sammensætning. Selv små variations i processen kan påvirke filmens ensartethed og elektriske ydeevne.

At opretholde ensartede tyndfilm egenskaber over store substratområder er særligt udfordrende i kommerciel storskala produktion. Mens laboratoriestorskala enheder har opnået konverteringseffektivitet nær 15%, fungerer store kommercielle moduler typisk ved lavere effektivitet, fordi det er sværere at opnå perfekt ensartethed over et helt panel.

Ikke desto mindre fortsætter amorft siliciumteknologi med at tilbyde værdifulde fordele, herunder lave produktionsomkostninger, storskala anvendelse, let konstruktion, mekanisk fleksibilitet og stærk ydeevne under diffuseret lys og lavbelysningsforhold. Disse karakteristika understøtter fortsat dens anvendelse i bygning-integrerede photovoltaics, bærbare energisystemer, specialiserede solprodukter og andre tyndfilm photovoltaic applikationer.

Fotodegradering og Materialedefekter

Staebler-Wronski Effekten

En af de mest betydningsfulde begrænsninger ved amorfe siliciumsolceller er lysinduceret nedbrydning, almindeligvis kendt som Staebler-Wronski-effekten. Selvom amorft silicium tilbyder fordele såsom lave produktionsomkostninger, lav materialeforbrug og god lavbelysningsydelse, forringes dets elektriske egenskaber gradvist under langvarig udsættelse for sollys.

Denne nedbrydning opstår ikke straks efter installationen. I stedet udvikler den sig gradvist, efterhånden som solcellen fungerer under kontinuerlig belysning. I de tidlige driftsfaser leverer modulet typisk sin højeste ydeevne. Over tid sker der strukturelle ændringer inden for det amorfe siliciumabsorberlag, hvilket medfører en gradvis reduktion i konverteringseffektivitet og elektrisk udgang.

Staebler-Wronski-effekten er en af de primære faktorer, der begrænser den langsigtede ydeevne af hydrogeniserede amorfe siliciumsolceller og har været et stort fokus for photovoltaic forskning i årtier.

Hvordan defekter dannes i hydrogeniseret amorft silicium

De fleste amorfe siliciumsolceller fremstilles ved hjælp af hydrogeniseret amorft silicium (a-Si). Under deponering indbygges hydrogenatomer med vilje i materialet, fordi de hjælper med at neutralisere strukturelle defekter skabt af den uordnede atomarangement af amorft silicium.

I en nyfremstillet solcelle danner mange hydrogenatomer stabile Si-H bindinger med siliciumatomer. Disse bindinger reducerer antallet af elektrisk aktive defekter og forbedrer den elektroniske kvalitet af materialet.

Imidlertid kan langvarig udsættelse for sollys og elektrisk stress gradvist destabilisere nogle af disse bindinger. Når Si-H bindinger brydes, skabes der hængende bindinger inden for det amorfe siliciumnetværk. Disse hængende bindinger fungerer som elektroniske defektsteder, der introducerer yderligere energitilstande i halvlederen.

Efterhånden som nedbrydningen skrider frem, bliver nogle hydrogenatomer mobile og migrerer gennem materialet. Under visse betingelser kan hydrogen akkumulere i lokaliserede regioner og danne mikroskopiske klynger eller bobler. Selvom de er ekstremt små, forstyrrer disse strukturelle ændringer yderligere halvledernetværket og bidrager til dannelsen af yderligere defekter.

De samlede virkninger af dannelse af hængende bindinger, hydrogenmigration og strukturel uorden øger gradvist defekttæthed inden for absorberlaget, hvilket reducerer den overordnede elektroniske kvalitet af materialet.

Indvirkning på solcelleydelse

Stigningen i defekttæthed påvirker direkte ladningsbærertransport og photovoltaic ydeevne.

Når sollys absorberes i det amorfe siliciumlag, genereres elektron-hul par, som skal rejse gennem halvlederen, før de indsamles af elektroderne. I et materiale med relativt få defekter kan en stor del af disse bærere succesfuldt indsamles og omdannes til nyttig elektrisk energi.

Efterhånden som flere hængende bindinger og defektsteder akkumuleres, introduceres yderligere bærerfangst- og rekombinationscentre. Elektroner og huller bliver mere tilbøjelige til at rekombinere, før de når indsamlingselektroderne, hvilket reducerer antallet af ladningsbærere, der er tilgængelige til elektricitetproduktion.

Som et resultat falder flere nøgleydelsesparametre gradvist:

• Kortslutningsstrøm (Isc)

• Udfyldningsfaktor (FF)

• Konverteringseffektivitet

• Samlet effektudgang

Ud over fotodegradering står amorft silicium også over for en spektre begrænsning relateret til dets relativt brede optiske båndgab på cirka 1,7 eV. Selvom dette båndgab bidrager til stærk synlig lysabsorption og god lavbelysningsydelse, forhindrer det effektiv udnyttelse af mange lavere energirøde og næroptiske fotoner. Som følge heraf kan en del af det tilgængelige solspektrum ikke omdannes til elektricitet, hvilket begrænser den maksimale effektivitet af enkelt-junction enheder.

Afbødning Strategier

Selvom fotodegradering ikke kan elimineres helt, er flere tilgange blevet udviklet for at reducere dens indvirkning og forbedre langsigtet ydeevne.

Tandem Strukturer

En af de mest effektive strategier er brugen af tandem- eller multi-junction solcelledesigns. I stedet for at stole på et enkelt absorberlags, er der stablet flere p-i-n-junctions vertikalt, hvor hvert lag er optimeret til at absorbere en forskellig del af det solare spektrum.

Når sollys træder ind i enheden, bliver højenergi-fotoner absorberet i de øverste lag, mens længere bølgelængde-fotoner fortsætter ind i dybere lag, hvor de stadig kan bidrage til elproduktion. Denne tilgang forbedrer spektraludnyttelse, øger konverteringseffektiviteten og delvist opvejer de begrænsninger, der er forbundet med det brede båndgab af amorft silicium.

Fordi tandemstrukturer genererer mere energi fra det samme belyste område, er de blevet en af de vigtigste designstrategier i moderne amorft silicium fotovoltaisk teknologi.

Annelingsgenopretning

En unik egenskab ved hydrogeneret amorft silicium er, at en væsentlig del af fotodegradering kan vendes gennem annealing.

Under annealing opvarmes solcellen under kontrollerede forhold, typisk mellem cirka 130°C og 175°C. Den forhøjede temperatur øger atomare mobilitet og tillader nogle brudte Si-H bindinger at danne sig igen.

Efterhånden som tætheden af dangling-bonds falder, forbedres den elektriske kvalitet af halvlederen. Transport af ladningsbærere bliver mere effektiv, rekombinations tab reduceres, og en del af den oprindelige fotovoltaiske ydeevne kan genoprettes.

Afhængigt af alvorligheden af degradering og de anvendte annealing betingelser, kan en betydelig del af den oprindelige effektivitet genoprettes. Denne evne til delvist at vende lysinduceret degradering skelner amorft silicium fra mange andre fotovoltaiske materialer og giver en vigtig vej for at opretholde langtidsholdbarhed af enheden.

Ydeevnefaktorer og Udfordringer

Nøglefaktorer, der påvirker effektiviteten

Ydeevnen af en amorft siliciumsolcelle påvirkes stærkt af materialets uordnede atomstruktur. Sammenlignet med krystallinsk silicium, møder ladningsbærere flere lokaliserede tilstande og defekter, hvilket gør transport og indsamling af bærere mere udfordrende. Som et resultat kræver opnåelsen af høj effektivitet omhyggelig optimering af flere materialer, optiske, elektriske og strukturelle parametre.

Gennemsigtig ledende film

Den gennemsigtige ledende film fungerer både som et lysgennemtrængende vindue og et lag til strømindsamling. Høj optisk gennemsigtighed tillader mere sollys at nå absorberlaget, mens lav elektrisk modstand minimerer energitab under strømtransport.

Vindueslagsledningsdygtighed

Ledningsevnen af vindueslaget påvirker, hvor effektivt fotogenererede bærere bevæger sig mod elektroderne. Dårlig ledningsevne øger seriemodstanden og reducerer den samlede elektriske ydeevne.

Vindueslagets båndgab

Et bredbåndet vindueslag tillader mere sollys at passere igennem til absorberområdet uden at blive absorberet for tidligt. Korrekt valg af båndgab hjælper med at maksimere lysudnyttelsen samtidig med, at der opretholdes gunstige elektriske egenskaber.

Dopingkoncentration

Dopingniveauer skal kontrolleres nøje under fremstillingen. Utilstrækkelig doping kan svække det interne elektriske felt, mens overdreven doping kan introducere defekter og øge rekombinationen af bærere.

Lystransmittans

Mængden af sollys, der når det intrinsiske absorberlag, påvirker direkte strømproduktionen. Alle øverste lag, herunder ledende belægninger og vindueslag, skal designes for at minimere optiske tab og maksimere lysgennemstrømningen.

Energibåndjustering

Effektiv ladningstransport afhænger af korrekt justering af energiniveauer mellem nærliggende lag. Godt tilpassede energibånd tillader bærere at bevæge sig glat over grænseflader, mens dårlig justering kan skabe barrierer, der øger rekombinationstabene.

Grænsefladedefekter

Defekter ved laggrænseflader fungerer som rekombinationscentre, hvor elektroner og huller går tabt, inden de bidrager til elektrisk output. At reducere tætheden af grænseflade-defekter er derfor essentielt for at forbedre bærerens levetid og enhedens effektivitet.

Lagtykkelse

Tykkelsen af hvert funktionelt lag påvirker både optisk absorption og bærertransport. Det intrinsiske lag er særligt vigtigt, da det skal være tykt nok til at absorbere tilstrækkeligt sollys, mens det samtidig skal være tyndt nok til at muliggøre effektiv ladningsindsamling.

Cellearkitektur

Det samlede enhedsdesign påvirker også ydeevnen. Lagarrangement, strømindsamlingsveje, optisk styring og elektriske forbindelser bidrager alle til den endelige konverteringseffektivitet. Selv højkvalitetsmaterialer kan yde dårligt, hvis cellearkitekturen ikke er korrekt optimeret.

Nuværende ydeevnebegrænsninger

På trods af sine fordele fortsætter amorft siliciumteknologi med at stå over for flere vigtige begrænsninger.

Begrænsninger i konverteringseffektivitet

Den uordnede atomstruktur af amorft silicium reducerer bærer-mobiliteten og øger rekombinations-tab sammenlignet med krystallinsk silicium. Desuden begrænser det relativt brede båndgab udnyttelsen af lavenergi dele af solens spektre. Disse faktorer begrænser den maksimale effektivitet, der kan opnås af enkelt-junction amorft silicium solceller.

Selvom kontinuerlige forbedringer har øget ydeevnen over årene, forbliver konverteringseffektiviteten generelt lavere end mange krystallinske silicium og avancerede tynd-film fotovoltaiske teknologier.

Lysinduceret nedbrydning

En anden stor udfordring er Staebler-Wronski-effekten, en form for lysinduceret nedbrydning, der opstår under langvarig eksponering for sollys. Over tid dannes der yderligere defekter inden for det hydrogenerede amorfe siliciumlag, hvilket reducerer bærerindsamlings-effektiviteten og forårsager gradvise fald i strømoutput, fyldfaktor og samlet konverteringseffektivitet.

Effektivitetsbegrænsninger og langsigtet stabilitet forbliver de primære hindringer for bredere vedtagelse.

Nye teknologier og forskningsretninger

Forskere fortsætter med at udvikle nye materialer, enhedsstrukturer og produktionsmetoder for at forbedre både effektivitet og stabilitet.

Tandem- og multi-junction designs

Tandem solceller kombinerer flere absorberlag med forskellige båndgab for at fange en større del af solens spektre. Ved at reducere spektrale tab og forbedre lysudnyttelsen kan multi-junction strukturer opnå betydeligt højere effektivitet end konventionelle enkelt-junction enheder.

Avancerede transparente ledende materialer

Nye transparente ledende materialer udvikles for at give lavere arkmodstand, højere gennemsigtighed og forbedrede lysstyringskapaciteter. Disse forbedringer hjælper med at øge både optisk transmission og elektrisk ledningsevne.

Nye vindueslagmaterialer

Forskningen fokuserer på avancerede vindueslagmaterialer, der tilbyder forbedrede optiske og elektriske egenskaber. Eksempler inkluderer:

• Amorf siliciumcarbon (a-SiC)

• Amorf siliciumilt (a-SiO)

• Mikrokristallinsk silicium (μc-Si)

• Mikrokristallinsk siliciumcarbon (μc-SiC)

Disse materialer understøtter bedre båndgab-ingeniør, forbedret grænsefladekvalitet og forbedret enhedsydelse.

Avancerede PECVD-teknikker

Da filmkvalitet stærkt afhænger af deponeringsprocessen, fortsætter forskere med at forfine PECVD-teknologier. Avancerede tilgange inkluderer:

• RF-PECVD (Radiofrekvens PECVD)

• Ultra-høj-vakuum PECVD

• VHF-PECVD (Meget høj frekvens PECVD)

• Mikrobølge PECVD

Disse metoder giver større kontrol over filmvækst, forbedrer ensartethed og reducerer defektdannelse.

Grænsefladeengineering og hydrogenpassivering

Reduktion af grænseflade-rekombination forbliver en af de mest effektive metoder til at forbedre solcellens ydeevne. Avancerede bufferlag, overfladebehandlinger og hydrogenpassivereneteknikker udvikles for at neutralisere defekter, forbedre bærertransport og forbedre langsigtet stabilitet.

Fremtidigt udsyn

Selvom udfordringer relateret til konverteringseffektivitet og fotodegradation forbliver, tilbyder amorft silicium fortsat flere fordele, herunder lavt materialeforbrug, relativt lave produktionsomkostninger, let konstruktion, store deponeringskapaciteter og stærk ydeevne under lavbelysningsforhold.

Fremtidig udvikling forventes at komme fra den kombinerede udvikling af tandemarkitekturer, avancerede materialer, forbedret grænsefladeengineering, defektkontrolstrategier og næste generations deponeringsteknologier. Efterhånden som disse innovationer modnes, er både effektiviteten og langsigtet stabilitet af amorfe siliciumsolceller sandsynligvis at forbedre yderligere.

Af disse grunde forventes amorft silicium at forblive en vigtig tynd-film fotovoltaisk teknologi, især i applikationer, hvor fleksibilitet, let konstruktion, stor områdesintegration og omkostningseffektiv produktion er nøglekrav.

Konklusion

Amorf siliciumsolceller forbliver værdifulde, fordi de kombinerer lav materialeforbrug, fleksibel produktion og god lav-belysningsydelse. Deres hovedbegrænsninger er lavere konverteringseffektivitet og lysinduceret nedbrydning, især fra Staebler-Wronski-effekten. Forbedringer i tandemstrukturer, transparente ledende film, PECVD-processer, grænsefladekontrol og hydrogenpassivering fortsætter med at styrke deres rolle i tynd-film solteknologi.

Ofte stillede spørgsmål [FAQ]

1. Hvorfor forbliver amorfe siliciumsolceller relevante, selvom de har lavere effektivitet end krystallinske siliciumceller?

Amorfe siliciumsolceller fortsætter med at blive brugt, fordi deres fordele rækker ud over konverteringseffektivitet alene. De kræver betydeligt mindre siliciummateriale, understøtter storfladeproduktion, kan deponeres på fleksible underlag og præsterer godt under lavlys- og diffuslyssituationer. For anvendelser som indendørs enheder, bygning-integrerede photovoltaikker, letvægtsmoduler og bærbar elektronik kan disse fordele opveje begrænsningerne ved lavere spidseffektivitet.

2. Hvorfor betragtes det intrinsiske lag som den vigtigste del af en amorf silicium p-i-n-solcelle?

Det intrinsiske lag fungerer som det primære lysabsorberende område, hvor de fleste elektron-hul-par genereres. Da p-type- og n-type-lagene er relativt tynde, foregår størstedelen af den fotovoltaiske konvertering inden for det intrinsiske område. Dens tykkelse, materialekvalitet og defekttæthed påvirker direkte lysabsorption, bærerproduktion og ladningsopsamlingskapacitet. Enhver forbedring af det intrinsiske lag har typisk en betydelig indflydelse på den samlede cellepræstation.

3. Hvordan overvinder tandem amorfe siliciumsolceller begrænsningerne ved enkelt-junctiondesigns?

Enkelt-junctionceller kan kun udnytte en begrænset del af solens spektrum effektivt. Tandemstrukturer adresserer denne begrænsning ved at stable flere fotovoltaiske lag med forskellige båndgapenergier. Hvert lag absorberer et specifikt spektrum af bølgelængder, hvilket gør det muligt for mere sollys at blive omdannet til elektricitet. Denne tilgang forbedrer spektraludnyttelse, reducerer energitab og øger den samlede konverteringseffektivitet sammenlignet med konventionelle enkelt-junction amorfe siliciumsolceller.

4. Hvorfor betragtes Staebler-Wronski-effekten som en af de største udfordringer inden for amorf siliciumteknologi?

Staebler-Wronski-effekten forårsager gradvis præstationsnedgang, når amorfe siliciumceller udsættes for sollys i lange perioder. Kontinuerlig belysning kan bryde silicium-hydrogenbindinger inden for materialet, hvilket skaber yderligere defektsteder, der fanger ladningsbærere og øger rekombinationstab. Efterhånden som defekttætheden vokser, falder vigtige præstationsparametre såsom kortslutningsstrøm, udfyldningsfaktor og konverteringseffektivitet, hvilket begrænser langvarig energiproduktion.

5. Hvorfor er præcis kontrol af PECVD-deponeringsprocessen kritisk for fremstilling af højkvalitets amorfe siliciumsolceller?

De elektriske og optiske egenskaber af amorfe siliciumfilm afhænger i høj grad af deponeringsforholdene. Parametre som gascomposition, kammertryk, substrattemperatur, plasmaeffekt og gasstrømningshastigheder påvirker filmtykkelse, ensartethed, defekttæthed og bærertransportegenskaber. Selv små variationer kan påvirke modulpræstation og konsistens. At opretholde stram proceskontrol er derfor afgørende for at producere pålidelige solceller med stabile elektriske egenskaber på tværs af store produktionsvolumener.
