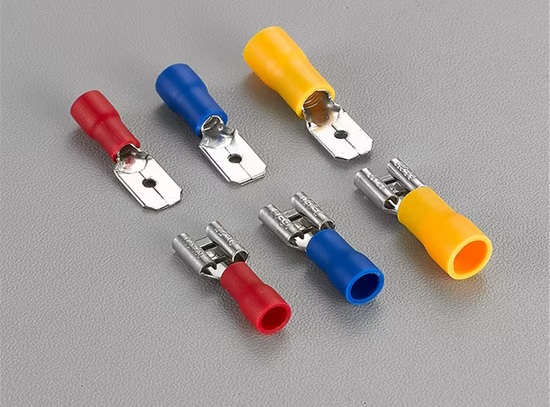

En komplet guide til spadestik: For sikker og pålidelig ledningsføring

Spadekonnektorer er meget udbredte ledningsterminaler, der giver en enkel, sikker og brugbar måde at forbinde ledninger til skruer, stifter og terminalstolper.Denne artikel forklarer, hvordan de fungerer, hvilke projektkrav der skal kontrolleres før udvælgelse, og hvorfor trådmåler, studsstørrelse, konnektortype, materialekvalitet og kompatibilitet alt betyder noget.Det dækker også sikkerhedsstandarder, risici for overophedning og korrekte krympe- og installationsmetoder.Sammen viser disse emner, hvordan korrekt valg af spadestik og installation understøtter sikre, pålidelige og langtidsholdbare elektriske forbindelser.

Katalog

Oversigt over spadestik

Spadekonnektorer er elektriske terminaler, der bruges til at fastgøre ledninger til skruer, stifter eller terminalstolper.Metalenden er formet som en åben gaffel, så stikket kan glide på plads rundt om fastgørelsespunktet.I mange tilfælde skal skruen kun løsnes, ikke fjernes helt.Dette gør forbindelsen hurtigere at installere og nemmere at afbryde under reparation, udskiftning eller rutinemæssig inspektion.

I egentligt ledningsarbejde sparer denne form tid, når det er nødvendigt at fjerne en ledning fra en klemrække, udskifte en beskadiget del eller kontrollere et kredsløb uden at forstyrre den fulde samling.I stedet for at trække en permanent samling fra hinanden, kan wiren frigøres ved at løsne skruen, løfte stikket væk og sætte det på plads igen efter arbejdet er udført.Dette er en af ​​grundene til, at spadestik er meget udbredt i elektriske og elektroniske systemer, der både kræver sikker kontakt og nem serviceadgang.

Spadestik er lavet i forskellige størrelser, materialer og isoleringsstile.Nogle er bart metal, mens andre inkluderer en isoleret ærme, der dækker den krympede sektion og hjælper med at reducere utilsigtet kontakt.Det korrekte stik skal matche både ledningsstørrelsen og tap- eller skruestørrelsen.Hvis en af ​​dem er forkert, sidder terminalen muligvis ikke på plads, og forbindelsen kan blive mindre pålidelig med tiden.

Projektkrav

Strøm- og spændingskrav

Ethvert projekt bør begynde med en klar kontrol af strøm og spænding, som forbindelsen skal bære.Dette er et af de første praktiske trin i forbindelsesvalg, fordi et spadestik ikke kun vælges efter form eller pasform.Den skal også håndtere den elektriske belastning sikkert under normal drift og i korte perioder, hvor belastningen stiger over gennemsnitsniveauet.

Hvert spadestik har en specifik elektrisk bedømmelse, og den bedømmelse viser mængden af ​​strøm og spænding, som terminalen kan bære uden at skabe overdreven varme eller stresse forbindelsen.Når strømmen passerer gennem terminalen, skal metalkontakten og den krympede trådsamling forblive stabil.Hvis stikket er underdimensioneret eller skubbet ud over dets kapacitet, kan der opbygges varme ved kontaktpunktet og langs ledningsenden.Denne varme kan beskadige terminalens overflade, svække ledningsisoleringen og forkorte forbindelsens levetid.

Af den grund bør det valgte stik dække den højeste forventede belastning, ikke kun den normale driftstilstand.Dette inkluderer korte stigninger, der opstår, når udstyr starter, skifter eller fungerer under skiftende efterspørgsel.Dette trin er især vigtigt i bil-, husholdnings- og industrisystemer, hvor de faktiske driftsbetingelser ikke altid forbliver konstante.Et stik med den korrekte klassificering hjælper kredsløbet med at forblive stabilt og reducerer risikoen for overophedning, isolationsskader og tidlige fejl.

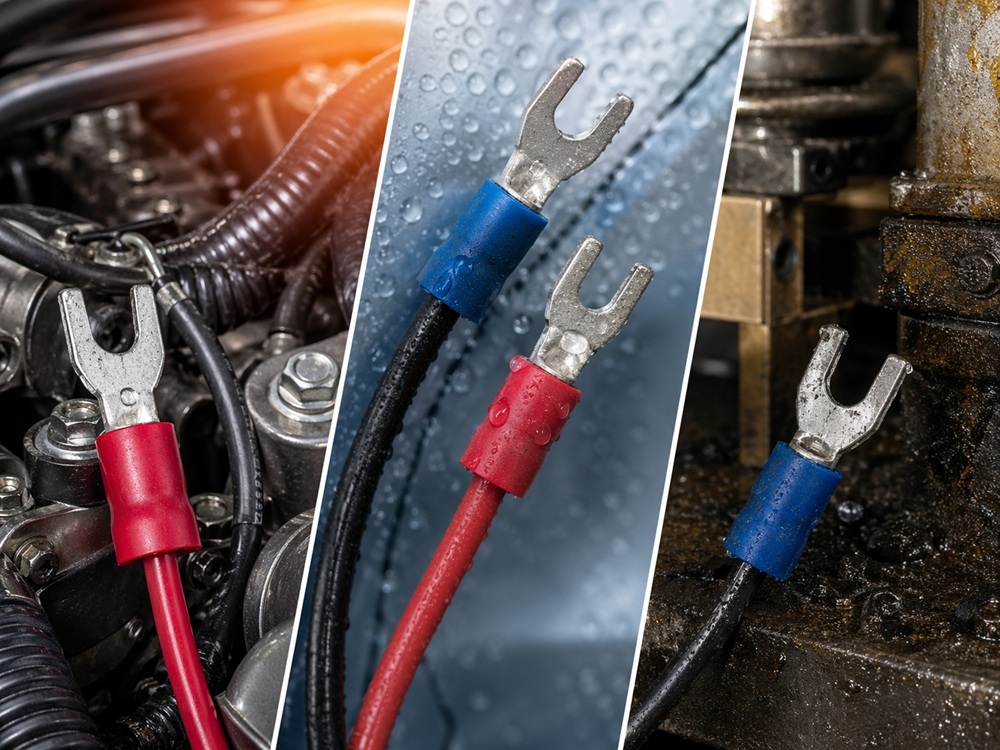

Miljøforhold

Efter at have kontrolleret den elektriske belastning er næste skridt at se på arbejdsmiljøet.Det sted, hvor stikket vil blive installeret, har en direkte effekt på, hvor længe det vil vare, og hvor godt det vil fungere.En forbindelse, der fungerer godt i et rent indendørs panel, kan svigte meget hurtigere i et varmt motorrum, et fugtigt brugsområde eller en beskidt fabriksindhegning.

Varme kan blødgøre isoleringen og svække terminalmaterialer over tid.Fugt kan nå udsatte metaloverflader og føre til korrosion, hvilket reducerer kontaktkvaliteten og øger modstanden.Vibrationer kan langsomt løsne en svag eller dårligt tilpasset forbindelse, især hvor udstyr bevæger sig, starter, stopper eller ryster under drift.Støv, olie og kemikalier kan også samle sig omkring terminalen og reducere levetiden, hvis stikket ikke er designet til disse forhold.

På grund af dette bør installationsmiljøet kontrolleres lige så omhyggeligt som den elektriske værdi.I bilsystemer skal stik ofte modstå varme, vibrationer og udsættelse for væsker.I husholdningssystemer kan stik være installeret i områder med fugt, såsom køkkener, kældre eller brugsrum.I industrielt udstyr kan terminaler blive udsat for snavs, olietåge, rengøringsmidler eller proceskemikalier.Under disse barske forhold giver isolerede, korrosionsbestandige og korrekt monterede terminaler normalt bedre beskyttelse og længere levetid.

Ansøgningstype

Det sidste trin er at matche stikket til den faktiske applikation.Selv når strøm, spænding og miljø allerede er kendt, påvirker selve udstyret stadig, hvilken type stik der fungerer bedst.Forskellige systemer stiller forskellige krav til forbindelsen, og disse krav har indflydelse på, hvilken type terminal der skal bruges.

I billedninger skal stikket ofte forblive sikkert under konstante vibrationer, temperatursvingninger og kontakt med olier eller væsker.I lydsystemer skal forbindelsen forblive stabil, så signalvejen forbliver ren og konsistent.I husholdningsledninger foretrækker installatører ofte stik, der er nemme at montere, inspicere og udskifte under vedligeholdelse.I industrielt udstyr skal terminaler muligvis understøtte tungere elektriske belastninger, gentagen servicering og hårdere driftsforhold.

Valg af stik baseret på faktisk brug hjælper med at forhindre problemer senere.En terminal, der fungerer godt på et tørt indendørs sted, holder muligvis ikke stand inde i et køretøj, i nærheden af ​​maskiner eller inde i et støvet kontrolpanel.At matche stikket til applikationen forbedrer sikkerheden, øger holdbarheden og gør fremtidig vedligeholdelse og udskiftning lettere og mere pålidelig.

Trådmåler og terminalstudsstørrelse

Standarder for trådmåler

Trådmåler viser tykkelsen af en ledning, så det er en af de første ting, du skal tjekke, inden du vælger et spadestik.I mange elektriske systemer måles ledningsstørrelsen ved hjælp af standarden American Wire Gauge (AWG).Under dette system bevæger tallet sig i den modsatte retning af trådtykkelsen.Et mindre AWG-tal betyder en tykkere ledning, så 10 AWG er tykkere end 18 AWG.

Dette har betydning under valg af stik, fordi en spadeterminal er lavet til kun at rumme en vis række ledningsstørrelser.Når ledningen afisoleres og indsættes i krympetromlen, skal metaltønden lukke tæt om lederen.Hvis stikket er for stort, griber tønden muligvis ikke ledningen fast, og krympningen kan løsne sig under træk eller vibrationer.Hvis stikket er for lille, kan ledningen muligvis ikke gå helt ind, eller trådene kan blive klemt, bøjet eller skåret over under krympning.I begge tilfælde bliver kontakten mindre pålidelig.

Et korrekt match mellem ledningsmåleren og konnektorområdet hjælper med at skabe en fast krympning, stabil elektrisk kontakt og bedre langtidsydelse.Dette er et grundlæggende trin, men det har en direkte effekt på forbindelsesstyrke, elektrisk stabilitet og sikkerhed.

Sådan måler du trådmåler:

Før du vælger terminal, skal ledningsstørrelsen kontrolleres så nøjagtigt som muligt.Den mest pålidelige metode er at bruge et trådmålerværktøj, som lader tråden passe ind i markerede åbninger, indtil den rigtige størrelse er fundet.Dette giver en direkte aflæsning og reducerer gætværk under valg af stik.

En anden almindelig metode er at læse de trykte markeringer på ledningsisoleringen.Mange ledninger er mærket med deres størrelse, især i fremstillede kabelsamlinger eller standard elektriske ruller.Når disse markeringer er tydelige og ubeskadigede, kan de give en hurtig reference.Hvis der ikke er noget måleværktøj eller trykt mærkning tilgængelig, kan et trådstørrelsesdiagram bruges til at estimere størrelsen, selvom denne metode er mindre præcis og bør behandles mere omhyggeligt.

Mange isolerede spadestik bruger også farvekodning til at angive det ledningsområde, de er bygget til.I mange almindelige stiksæt bruges rød til 22 til 16 AWG, blå til 16 til 14 AWG og gul til 12 til 10 AWG.Disse farver gør sortering og grundlæggende valg hurtigere, især ved gentagne ledningsarbejde.Alligevel bør farve kun tjene som en vejledning.Faktisk trådmåling er stadig den sikrere tilgang, fordi en lille størrelsesmismatch kan føre til en svag krympning, dårligt ledergreb eller en ustabil forbindelse efter installation.

Terminal Stud Størrelse

Efter at trådmåleren er bekræftet, er det næste trin at kontrollere terminalstudsens størrelse.Tråden passer muligvis korrekt til krympeløbet, men stikket skal stadig sidde ordentligt på skruen eller tappen, hvor det skal fastgøres.Gaffelåbningen på spadeterminalen skal være bred nok til at glide rundt om tappen uden at tvinge den, men ikke så bred at terminalen skifter eller sidder løst efter tilspænding.

Studstørrelse identificeres normalt ved dens diameter, med almindelige størrelser som 1/4 tomme, 5/16 tomme og 3/8 tomme.Når du vælger terminal, skal åbningen i spadeenden matche den størrelse så tæt som muligt.Hvis åbningen er for lille, passer stikket ikke over tappen.Hvis den er for stor, kan terminalen bevæge sig ud af position før eller under tilspænding, hvilket reducerer kontaktarealet mellem metalfladerne.Mindre kontaktareal kan øge modstanden og gøre leddet mindre sikkert.

Den mest nøjagtige måde at kontrollere tappen på er med skydelære, som giver en direkte måling af diameteren.En lineal kan bruges til et groft skøn, når intet andet er tilgængeligt, men det er mindre præcist, især på mindre hardware.En lidt større åbning kan stadig fungere i nogle tilfælde, men for meget ekstra frigang svækker pasformen og reducerer forbindelsesstabiliteten.

Et pålideligt spadestik skal matche både trådmålet og stiftstørrelsen.Ledningssiden påvirker hvor fast lederen holdes, og terminalåbningen påvirker hvor godt stikket sidder mod fastgørelsespunktet.Når begge er afstemt korrekt, er forbindelsen nemmere at installere, lettere at stramme korrekt og mere pålidelig under langvarig brug.

Typer af spadestik

Spadestik er lavet i flere former, fordi ledningsopgaver ikke alle kræver den samme form for forbindelse.Nogle installationer har brug for grundlæggende ledningsafslutning med nem adgang.Andre har brug for bedre beskyttelse omkring det krympede område, en hurtigere måde at frakoble dele på eller et stærkere hold under bevægelse og vibrationer.Af den grund adskiller spadeforbindelserne sig ikke kun i form, men også i, hvordan de beskytter forbindelsen, og hvor fast de bliver på plads efter installation.

Ved faktisk brug påvirker stiktypen både installationstrinnet og den langsigtede ydeevne af ledningerne.En simpel terminal kan fungere godt inde i et tørt kabinet, hvor forbindelsen sjældent berøres.En mere beskyttet eller mere sikker type kan være nødvendig, hvor ledninger løber gennem et køretøjs karosseri, i nærheden af ​​bevægeligt udstyr eller i et rum, hvor servicearbejde ofte finder sted.At vælge den rigtige type gør arbejdet lettere i starten og hjælper med at forhindre løse forbindelser, blotlagt metal og gentagne reparationer senere.

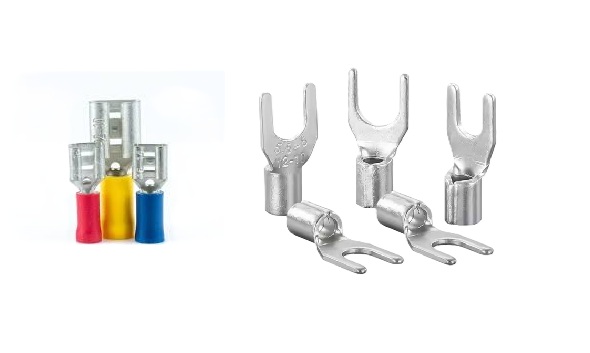

Isolerede og uisolerede spadestik

Isolerede spadeforbindelser har en plastikmanchet rundt om krympesektionen.Efter at ledningen er strippet og indsat i tønden, dækker ærmet det område, hvor lederen er krympet ind i terminalen.Dette ekstra lag hjælper med at reducere utilsigtet kontakt med metaldele og giver forbindelsen mere beskyttelse mod fugt, støv og lys forurening.Det er især nyttigt på steder, hvor nærliggende ledninger, udsatte terminaler eller fugtige forhold kan øge risikoen for kortslutninger eller uønsket kontakt.

På grund af den ekstra beskyttelse er isolerede stik i vid udstrækning brugt i billedninger, elektriske husholdningssystemer, udendørs udstyr og generelt vedligeholdelsesarbejde.De er ofte det sikrere valg, når forbindelsen kan håndteres under service, eller når det omkringliggende område ikke er helt forseglet.

Uisolerede spadestik har ikke denne bøsning, så metalterminalen forbliver blotlagt.De vælges normalt til tørre, lukkede eller kontrollerede rum, hvor ekstra isolering ikke er nødvendig.I disse indstillinger er forbindelsen ofte beskyttet af udstyrshuset eller af layoutet inde i et panel.Uisolerede typer er almindeligvis mindre, nogle gange nemmere at passe ind i trange rum og ofte lavere i omkostninger.De giver dog mindre beskyttelse omkring det krympede område, så de bør kun bruges, hvor installationsforholdene understøtter dette valg.

Den bedre mulighed afhænger af de faktiske arbejdsforhold.Når sikkerhed, isolering og miljøbeskyttelse betyder mere, er isolerede typer normalt det stærkeste valg.Når forbindelsen er inde i et beskyttet kabinet, og pladsen er begrænset, kan en uisoleret type være tilstrækkelig.

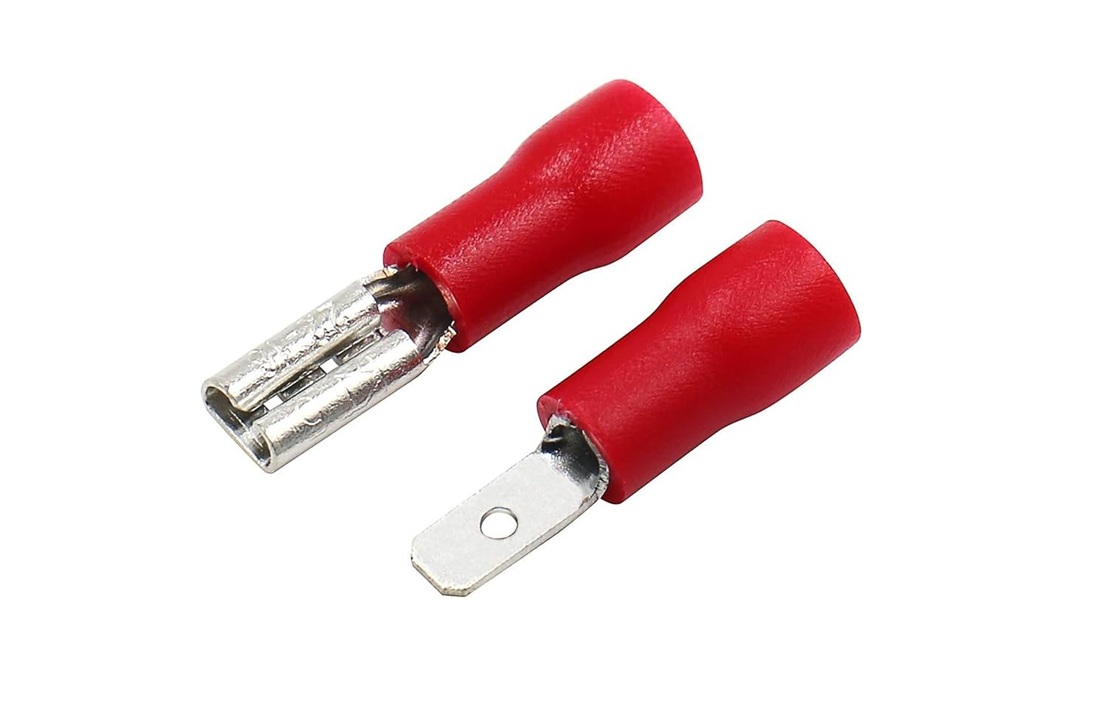

Spadestik til han og hun

Han- og hun-spadestik er designet til hurtig tilslutning og hurtig fjernelse.Hanterminalen har et fladt metalblad, og hunterminalen har en formet åbning, der glider hen over det blad og griber fat i det.Under monteringen skubbes de to dele sammen med hånden, indtil metalkontakten sidder på plads.Under vedligeholdelse kan de adskilles uden at klippe ledningen, hvilket gør dem nyttige i systemer, der skal repareres, udskiftes eller testes.

Denne stil er almindelig i apparater, køretøjer, højttalere, kontrolledninger og andre elektriske enheder, der kan repareres.Det gør det muligt at afbryde en del af et system, mens resten af ​​ledningerne efterlades på plads.Det gør udskiftning af komponenter hurtigere og reducerer behovet for at genopbygge forbindelsen, hver gang en del fjernes.

Deres største fordel er fleksibilitet under vedligeholdelse.En ledning kan afbrydes, kontrolleres og tilsluttes igen med mindre indsats end med mere permanente ledningsmetoder.Samtidig skal begge dele matche i størrelse og pasform.Hvis hunsiden er for løs på han-bladet, falder kontakttrykket, og forbindelsen kan forskydes, varmes op eller fungere ujævnt.En korrekt pasform er nødvendig for en stabil elektrisk vej og pålidelig langtidsbrug.

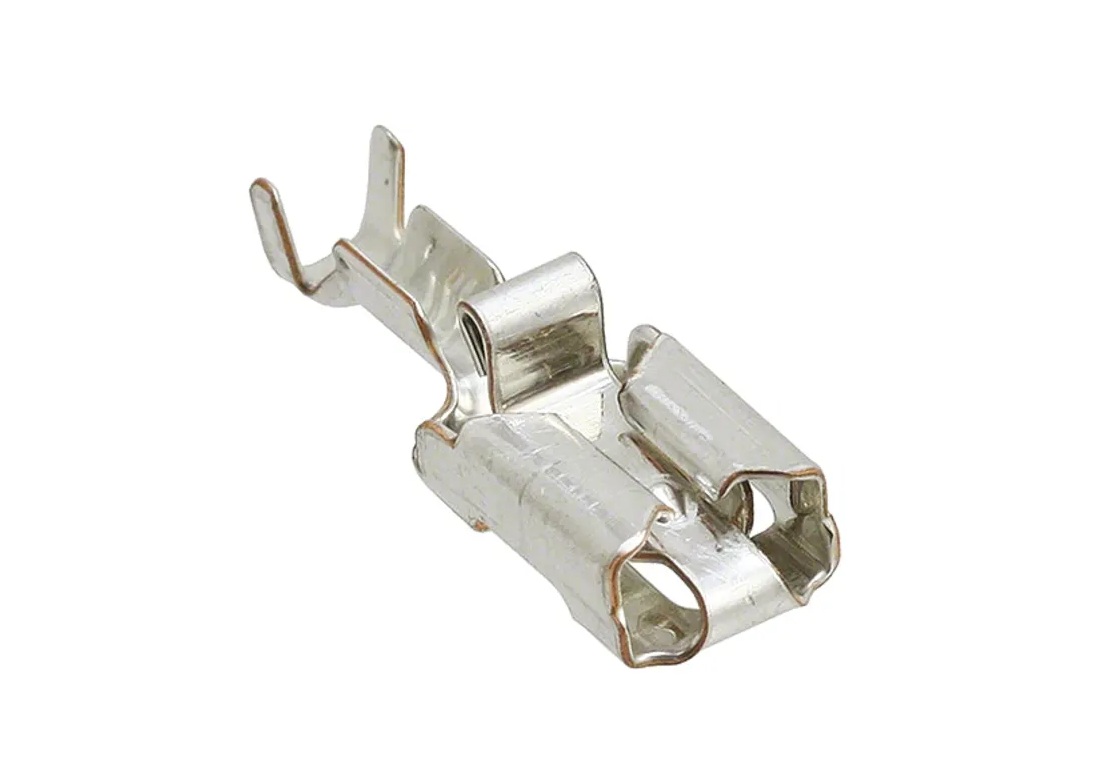

Låsning af spadeterminaler

Låsespadeterminaler er lavet til situationer, hvor en standard push-on forbindelse kan løsne sig.De inkluderer en låsefunktion, såsom en flig, clips eller fjedersektion, der hjælper med at holde terminalen på plads, efter at den er tilsluttet.Når først stikket er skubbet på den parrende del, tilføjer denne funktion modstand mod utilsigtet aftræk eller bevægelse.

Denne ekstra fastholdelse er nyttig i køretøjer, industrielle maskiner, kraftudstyr og energisystemer, hvor ledninger kan blive udsat for vibrationer, gentagne bevægelser eller mekaniske stød.Under disse forhold kan en standardterminal langsomt miste position, hvis pasformen ikke er fast nok, eller hvis forbindelsen forstyrres under drift.En låsetype hjælper med at reducere denne risiko ved at holde terminalen tilkoblet mere sikkert.

Den største fordel er et stærkere hold under krævende brug.Det stærkere hold kan reducere vedligeholdelsesproblemer, mindske chancen for pludselig afbrydelse og forbedre forbindelsens stabilitet over tid.Låsetyper fås i både isolerede og uisolerede versioner, så stikket stadig kan matches til det omgivende miljø og samtidig tilføje ekstra fastholdelse.

Den korrekte spadestik afhænger af, hvordan systemet fungerer, hvor det er installeret, og hvor ofte forbindelsen skal fjernes.Isolerede stik er normalt bedre til områder med fugt, støv, blotlagt metal eller højere sikkerhedskrav.Uisolerede stik er ofte velegnede til rene, tørre og beskyttede rum, hvor forbindelsen er lukket.Han- og hunstik er nyttige, når dele skal frakobles under service, mens låseterminaler er bedre til systemer, der udsættes for vibrationer eller hyppige bevægelser.

Et godt valg bør overveje den fulde brug af forbindelsen, ikke kun installationstrinnet.Konnektoren skal matche arbejdsforholdene, behovet for beskyttelse og mængden af ​​mekanisk belastning, som ledningerne vil blive udsat for.Når typen er valgt korrekt, er ledningen lettere at installere, lettere at servicere og mere pålidelig under langvarig drift.

Materiale og kvalitet

Almindelige materialer, der bruges i spadeforbindelser

Materialet i et spadestik påvirker, hvor godt det bærer strøm, og hvor godt det holder sin form under krympning og langvarig brug.De fleste spadestik er lavet af kobber eller messing.Kobber er meget udbredt, fordi det har høj elektrisk ledningsevne, som hjælper strømmen med at passere gennem terminalen med mindre modstand.Messing er også almindeligt, fordi det giver god styrke og holdbarhed, hvilket hjælper terminalen med at forblive fast, når den krympes på wiren og fastgøres under en skrue eller tap.

Mange stik har også fortinning på metaloverfladen.Dette tynde belagte lag hjælper med at beskytte stikket mod oxidation og korrosion.Det hjælper også kontaktfladen med at holde sig renere over tid, især på steder, hvor luften er fugtig eller forbindelsen udsættes for snavs og skiftende temperaturer.En terminal lavet af godt uædle metal og dækket med korrekt belægning holder normalt en mere stabil elektrisk vej under lange serviceperioder.

I isolerede spadeforbindelser er ærmet normalt lavet af nylon eller PVC.Dette ydre lag dækker krympeområdet og tilføjer grundlæggende beskyttelse under håndtering og installation.Isoleringen hjælper med at reducere utilsigtet kontakt med blotlagt metal og giver terminalen en vis modstand mod fugt, snavs og mindre slid.Manchetmaterialet påvirker også, hvordan forbindelsesstykket opfører sig under crimpning.Et godt tilpasset hylster forbliver på plads, revner ikke let, og hjælper terminalen med at forblive lettere at håndtere under montering.

På grund af dette påvirker materialevalget både den elektriske ydeevne og den fysiske pålidelighed.Metallet påvirker ledningsevne og styrke, mens plettering og isolering påvirker beskyttelse og lang levetid.

Hvorfor korrosionsbestandighed er vigtig

Korrosion er en af de mest almindelige årsager til, at en terminalforbindelse svigter, især på steder med fugt, støv, salt, olie eller varme.Når der begynder at dannes korrosion på metaloverfladen, bliver kontaktområdet mellem terminalen og tilslutningspunktet mindre effektivt.Når modstanden stiger, kan forbindelsen begynde at blive varmere.Den ekstra varme kan svække terminalen, beskadige nærliggende isolering og reducere kredsløbets overordnede pålidelighed.

Dette er grunden til, at beklædte terminaler, især fortinnet kobberstik, ofte foretrækkes i bil-, marine- og industrisystemer.I disse miljøer er stik mere tilbøjelige til at blive udsat for vanddamp, temperatursvingninger, vejsalt, processtøv eller kemisk eksponering.En bedre beskyttet overflade bremser metalforringelsen og hjælper terminalen med at holde stabil kontakt over længere tid.

Langsigtet ydeevne under barske forhold afhænger ikke alene af plettering.God isolering, korrekt tætning, hvor det er nødvendigt, og en korrekt krympning hjælper også med at begrænse korrosion.Når trådtrådene er krympet tæt inde i tønden, er der mindre plads til fugt og forurening at samle sig.Når isoleringen passer godt og stikket bruges i det rigtige miljø, har forbindelsen større chance for at forblive ren og pålidelig.

Konnektorer af lavere kvalitet fungerer muligvis stadig under lette eller indendørs forhold, men de har normalt mindre beskyttelse, når miljøet bliver mere krævende.I områder med fugt, salt eller varme er disse terminaler af lavere kvalitet mere tilbøjelige til at korrodere tidligt og svigte hurtigere.

Sådan genkender du forbindelseskvalitet

Et spadestik af høj kvalitet viser normalt flere tydelige tegn under håndtering og installation.Metallegemet skal føles solidt og må ikke bøjes for let under let tryk.Belægningen skal se glat og jævn ud på tværs af overfladen uden ru pletter, afskalninger eller kedelige områder, der tyder på dårlig efterbehandling.I isolerede typer skal muffen sidde tæt omkring terminalen og må ikke glide, flække eller trække tilbage under normalt crimpearbejde.

Gode ​​stik holder også deres form bedre, når ledningen indsættes og krympeværktøjet påføres.Under crimpning skal tønden lukke sig om wiren på en kontrolleret måde, uden at folde ujævnt eller kollapse for let.Efter krympning skal ledningen forblive solidt holdt, med lederen fastgjort inde i cylinderen og terminalen stadig justeret korrekt.Denne form for pasform hjælper med at opretholde et stærkt mekanisk greb og stabil elektrisk kontakt.

Stik af dårlig kvalitet afslører ofte problemer hurtigt.Metallet kan være for tyndt, hvilket kan føre til svage krympninger eller deformation under installationen.Isoleringsmuffen kan være løs eller skør, hvilket reducerer beskyttelsen og gør håndteringen mindre pålidelig.Overfladefinishen kan også være ujævn, hvilket kan tyde på svagere korrosionsbestandighed og lavere fremstillingskvalitet.Disse problemer kan føre til dårlig kontakt, kortere levetid og en større chance for fejl under belastning eller vibrationer.

Af den grund bør stikkvalitet bedømmes ud fra mere end udseende alene.De vigtige tegn inkluderer metaltykkelse, pletteringskonsistens, isoleringspasning og hvor godt konnektoren yder under krympning.Disse detaljer giver et mere præcist billede af langsigtet pålidelighed.

Nøglepunkt om materiale og kvalitet

Et godt spadestik afhænger af mere end korrekt størrelse og form.Det afhænger også af det anvendte metal, kvaliteten af ​​pletteringen og isoleringens pasform.Når disse dele er lavet godt, fører stikket strøm mere pålideligt, modstår korrosion mere effektivt og forbliver sikkert i en længere levetid.

Kompatibilitet og pasform

Terminal størrelse

En pålidelig elektrisk forbindelse starter med den korrekte terminalstørrelse.Før installationen skal stikket matches til to grundlæggende punkter: trådmåleren og stift- eller skruestørrelsen.Begge skal passe korrekt, for at forbindelsen forbliver sikker og kan føre strøm sikkert.

På trådsiden skal krympetønden passe til trådmålet.Efter at isoleringen er strippet, indsættes lederen i tønden, og metallet komprimeres med et krympeværktøj.Hvis tønden er for stor, vil den ikke gribe godt nok om wiren.Tråden kan flytte sig, trække sig løs eller udvikle højere modstand ved det krympede led.Hvis tønden er for lille, kan tråden muligvis ikke gå helt ind, eller trådene kan blive bøjet, skåret eller overfyldt under krympning.I begge tilfælde bliver forbindelsen svagere og mindre pålidelig.

På terminalsiden skal åbningen af ​​spadeforbindelsen passe til skruen eller tappen, hvor den skal installeres.Gaffelåbningen skal glide på plads uden at tvinge, og derefter sidde fladt under fastgørelseselementet, når det spændes.Hvis åbningen er for stor, kan terminalen flytte sig fra midten, før skruen er fastgjort.Denne bevægelse reducerer kontaktarealet og svækker hold.Hvis åbningen er for lille, vil stikket slet ikke sidde korrekt.

Et passende størrelsesmatch forbedrer kontakttrykket, reducerer uønsket bevægelse og hjælper forbindelsen med at opretholde en stabil elektrisk ydeevne over tid.

Tilpasning af stikket til udstyret

Et stik skal passe til mere end ledningen og monteringspunktet.Det skal også matche det udstyr, hvor det skal bruges.Forskellige systemer stiller forskellige krav til terminalen, så materiale, isolering og overfladebeskyttelse skal passe til de faktiske arbejdsforhold.

I bilsystemer udsættes stik ofte for vibrationer, varme og udsættelse for væsker, så terminalen skal forblive tæt og modstå slid under gentagne bevægelser.I hjemmelydsystemer har forbindelsen brug for stabil metalkontakt og god ledningsevne, så signalstrømmen forbliver ensartet.I udendørs, fugtige eller snavsede miljøer kan stikket have brug for belagt metal, bedre isolering eller ekstra beskyttelse mod korrosion.

Dette trin er vigtigt, fordi et stik kan passe korrekt under installationen og stadig svigte senere i service.En terminal kan krympe godt og stramme ordentligt i starten, men hvis dens materiale eller beskyttelsesniveau ikke matcher udstyret, kan forbindelsen svækkes over tid.Det korrekte valg skal understøtte elektrisk ydeevne, mekanisk stabilitet og miljømæssig holdbarhed tilsammen.

Undgå almindelige tilpasnings- og kompatibilitetsproblemer

Mange forbindelsesproblemer begynder med et dårligt match mellem terminalen og det faktiske job.De mest almindelige årsager er forkert dimensionering, uegnede materialer og utilstrækkelig beskyttelse af miljøet.Disse problemer opstår ofte ikke i installationsøjeblikket.De viser sig senere som løse ledninger, overophedede terminaler, korrosion eller gentagne serviceproblemer.

En terminal, der er for stor eller for lille, kan skabe en svag krympning eller et ustabilt monteringspunkt.Et stik lavet af det forkerte materiale kan miste ledningsevne eller styrke under krævende forhold.En terminal uden tilstrækkelig isolering eller korrosionsbestandighed kan fungere acceptabelt i et tørt indendørs rum, men svigte hurtigere på et vådt, støvet eller højtemperaturområde.Selv et vellavet stik kan fungere dårligt, når det bruges i den forkerte applikation.

Disse problemer er meget lettere at forhindre før installation end at rette efter fejl.Den sikrere tilgang er at kontrollere ledningsstørrelsen, stiftstørrelsen, terminalmaterialet og arbejdsmiljøet, før stikket krympes og installeres.Denne form for forberedelse reducerer risikoen for fejl og hjælper forbindelsen med at forblive sikker i en længere levetid.

Kompatibilitet bør altid kontrolleres før installation, da det påvirker sikkerhed, ydeevne og levetid.Et godt spadestik er ikke bare et, der passer på plads.Det skal passe til wiren, fastgørelsespunktet og udstyrsforholdene på samme tid.Når alle disse dele matcher, er forbindelsen nemmere at installere, mere stabil under drift og mindre tilbøjelig til at svigte senere.

Sikkerhed og standarder

Følger elektriske koder og standarder

Elektrisk arbejde skal altid følge anerkendte sikkerhedskoder og produktstandarder.Disse regler hjælper med at reducere risikoen for overophedning, ledningsfejl, beskadigelse af udstyr og brand.Standarder som NEC, UL og andre regionale krav bruges til at definere, hvordan stik skal vurderes, testes og anvendes i rigtige systemer.Når et stik opfylder disse standarder, er det mere sandsynligt, at det fungerer sikkert inden for de tilsigtede elektriske og mekaniske grænser.

I faktisk installationsarbejde betyder dette, at stikket ikke bør vælges alene ud fra form eller bekvemmelighed.Klassificeringen, materialet, isoleringstypen og den påtænkte anvendelse bør alle matche opgaven.Et stik, der er korrekt godkendt og brugt på den rigtige måde, giver installatøren et mere sikkert udgangspunkt.Det gør også det færdige ledningssystem nemmere at inspicere, godkende og vedligeholde.

At følge kode forbedrer mere end overholdelse.Det forbedrer den overordnede kvalitet af arbejdet.Når stikket er korrekt klassificeret og installeret i overensstemmelse med anerkendte standarder, er det mere sandsynligt, at forbindelsen forbliver stabil under belastning og mindre tilbøjelig til at svigte tidligt.Standarder erstatter ikke omhyggeligt håndværk, men de giver en pålidelig base for sikker installation og langsigtet ydeevne.

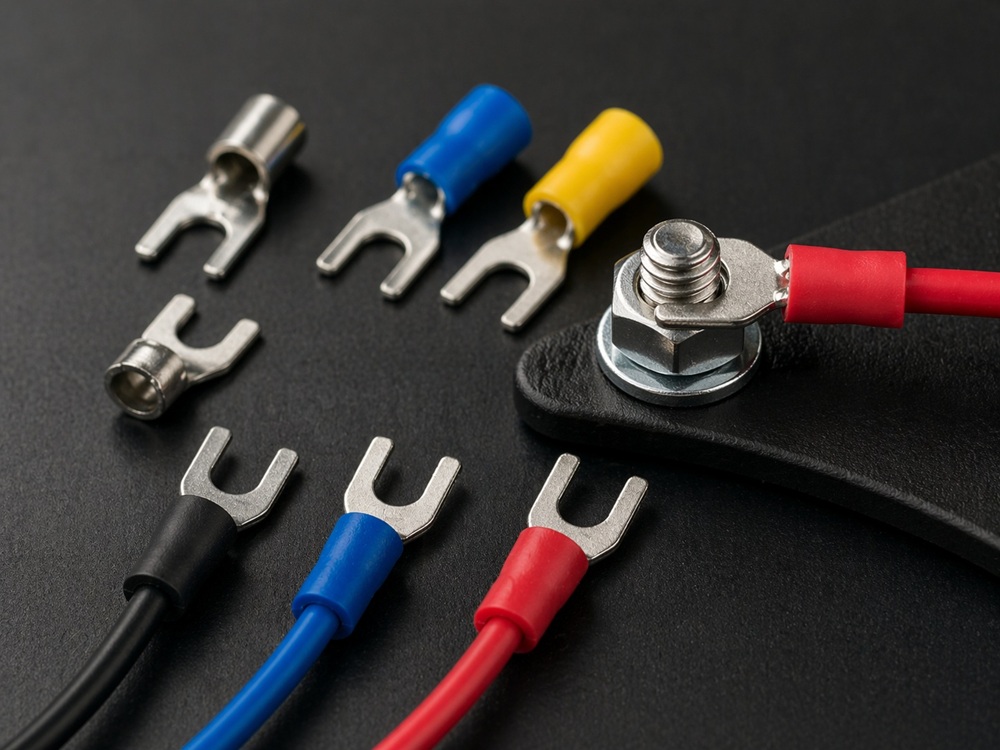

Sikre forbindelser

En sikker forbindelse er en af de vigtigste dele af elektrisk sikkerhed.Når en terminal er løs, bliver metalkontakten mellem stikket og ledningen eller stiften mindre stabil.Når kontakttrykket falder, kan den elektriske modstand stige.Når modstanden stiger, begynder varmen at bygge på det tidspunkt.Over tid kan denne varme beskadige ledningsisoleringen, misfarve terminalen, svække metallet og øge risikoen for brand eller udstyrsfejl.

En sikker installation starter med det grundlæggende.Konnektoren skal matche ledningsstørrelsen og terminalbolten eller skruestørrelsen.Tråden skal strippes til den korrekte længde, føres helt ind i cylinderen og krympes med det rigtige værktøj, så lederen holdes stramt.Herefter skal terminalen sidde fladt mod tilslutningspunktet og forblive fast, når fastgørelseselementet spændes.Hvert af disse trin påvirker, hvor stabil kontakten forbliver under den faktiske drift.

Inspektion er også en del af at holde forbindelsen sikker.Ethvert tegn på løsning, misfarvning, brænding, smeltning eller korrosion skal behandles som en advarsel om, at forbindelsen ikke længere fungerer sikkert.Udskiftning af en beskadiget terminal tidligt er normalt en simpel reparation.Hvis du venter for længe, ​​kan skaden spredes ind i ledningen, enhedens terminal eller nærliggende komponenter.

Forebyggelse af overophedning

Overophedning er et af de mest almindelige tegn på en dårlig elektrisk forbindelse.Det begynder ofte, når stikket er for lille, dårligt krympet, ikke strammet ordentligt eller bruges over dets nominelle strømgrænse.I hvert tilfælde er resultatet det samme.Forbindelsen udvikler mere modstand, end den burde, og den ekstra modstand forvandler elektrisk energi til uønsket varme.

Når først varme begynder at bygge på terminalen, bliver forbindelsen mindre stabil.Metallet kan miste styrke, kontaktfladen kan nedbrydes, og den omgivende isolering kan hærde, blive mørkere eller revne.Hvis problemet fortsætter, kan skaden spredes fra stikket til ledningen og nærliggende dele af systemet.Af den grund begynder forebyggelsen af ​​overophedning længe før udstyret tændes.Det starter med korrekt terminalvalg, korrekt strømstyrke og omhyggelig installation.

Konnektoren skal altid vælges til den aktuelle belastning, herunder forhold, hvor strømmen kortvarigt kan stige over det normale niveau.Krympningen skal være tæt, kontaktfladerne skal være rene, og den installerede terminal skal forblive stabil uden at flytte sig.Regelmæssig inspektion hjælper også med at fange problemer tidligt.Forbrændingsmærker, usædvanlig varme, mørk isolering eller slidte kontaktflader er tegn på, at forbindelsen kræver opmærksomhed, før skaden bliver mere alvorlig.

Elektrisk sikkerhed afhænger af tre forbundne trin: Brug af et stik, der opfylder de rigtige standarder, gør en sikker installation og forebyggelse af overophedning gennem korrekt dimensionering og regelmæssig inspektion.Når disse trin følges sammen, er forbindelsen sikrere, mere pålidelig og bedre i stand til at udføre over tid.

Krympning og montering

Nødvendigt værktøj til jobbet

En god installation begynder med det rigtige værktøj.I de fleste tilfælde inkluderer den grundlæggende opsætning en wirestripper, et krympeværktøj, der matcher terminaltypen, og en tang til håndtering eller placering af stikket.Disse værktøjer udfører forskellige opgaver, og hver af dem påvirker kvaliteten af ​​den endelige forbindelse.

Trådstripperen bruges først til at fjerne isoleringen rent uden at skære i lederen.Derefter bruges krympeværktøjet til at komprimere terminalrøret rundt om ledningen.Dette trin kræver den korrekte værktøjsform og den korrekte mængde kraft.For isolerede terminaler hjælper et crimpværktøj med farvekodede matricepositioner med at tilpasse værktøjet til terminalstørrelsen mere nøjagtigt.Til større ledninger er der ofte behov for et kraftigere krympeværktøj, fordi der kræves mere kraft for at komprimere tønden korrekt.

Ekstra beskyttelsesmaterialer kan også bruges efter krympning.Krympeslange eller isoleringstape kan hjælpe med at dække udsatte områder og forbedre beskyttelsen mod fugt, snavs og utilsigtet kontakt.Brug af det korrekte værktøj på hvert trin hjælper med at producere en renere installation og mindsker risikoen for svage krympninger, beskadigede terminaler eller dårlig ledningsstøtte.

Korrekt krympeteknik

En stærk krympning starter med korrekt trådforberedelse.Isoleringen bør kun strippes så langt det er nødvendigt, for at ledningen kan passe helt ind i terminalrøret.Hvis der fjernes for meget isolering, forbliver der for meget blottet ledning uden for terminalen.Hvis der fjernes for lidt, kan lederen muligvis ikke nå helt ind i krympeområdet.I begge tilfælde bliver den færdige forbindelse mindre pålidelig.

Efter stripning skal trådstrengene forblive sammen og skal sættes helt ind i cylinderen.Ingen tråde må foldes tilbage, spredes udad eller forblive uden for terminalen.Når tråden er på plads, skal krympeværktøjet tilpasses til den korrekte terminalstørrelse, før der påføres tryk.Dette er et vigtigt skridt, fordi den forkerte matriceposition kan efterlade crimpen for løs eller flad terminalen for meget.

Når krympningen er lavet, skal tønden lukke tæt omkring lederen.Den skal holde ledningen fast nok til, at ledningen ikke forskydes eller trækkes ud under normal brug.Samtidig må terminalen ikke knuses, flækkes eller meget deformeres.En ordentlig crimp skaber mekanisk styrke og god elektrisk kontakt på samme tid.Dette enkelt trin har en stærk effekt på den langsigtede pålidelighed af forbindelsen.

Test af den færdige forbindelse

Efter crimpning skal forbindelsen altid testes.Den første kontrol er normalt en simpel pull-test.Tråden trækkes let men fast for at bekræfte, at den holdes sikkert inde i terminalen.Denne hurtige kontrol kan afsløre en løs krympning, før stikket er installeret i systemet.

En visuel inspektion bør følge.Terminalen skal bevare sin form og bør ikke vise tegn på bøjning, flækkelse, revner eller ujævn kompression.Tråden skal sidde korrekt i tønden, og isoleringen skal forblive korrekt placeret.I isolerede terminaler bør muffen ikke glide eller rives under presning.I mere kritiske applikationer kan specielle pull-testværktøjer også bruges til at måle holdestyrken mere præcist.

Denne sidste kontrol bekræfter, at forbindelsen er klar til service.En krympning kan se korrekt ud ved første øjekast og stadig svigte under let kraft, hvis ledningen ikke var sat helt ind eller værktøjsindstillingen var forkert.Test hjælper med at fange disse fejl tidligt.Pålidelig ledningsføring afhænger ikke kun af fastgørelse af terminalen, men også af bekræftelse af, at den færdige crimp kan modstå normal håndtering og drift.

At bringe hele processen sammen

En omhyggelig udvælgelse og installationsproces samler alle disse trin til ét pålideligt resultat.Installatøren kontrollerer først ledningsstørrelsen, derefter tapstørrelsen, derefter konnektortypen, materialekvalitet, kompatibilitet og sikkerhedskrav.Derefter krympes terminalen med det rigtige værktøj og kontrolleres for at bekræfte, at forbindelsen er sikker.

Hver del af processen påvirker den endelige præstation.Ledningsstørrelse, terminalpasning, stikkvalitet, miljømæssig egnethed, sikkerhedsoverholdelse og krympekvalitet arbejder alt sammen.Når hvert af disse punkter håndteres korrekt, giver spadestik sikre, pålidelige og brugbare ledningsafslutninger til mange former for elektrisk arbejde.

Konklusion

Spadestik fungerer bedst, når de er tilpasset korrekt til ledningen, fastgørelsespunktet og arbejdsmiljøet.Artiklen viser, at god elektrisk ydeevne afhænger af korrekt dimensionering, passende konnektortype, holdbare materialer, korrekt pasform og sikker krympning.Det gør det også klart, at sikkerhedsstandarder, inspektion og forebyggelse af overophedning er nødvendige for pålidelig langtidsbrug.Når disse faktorer betragtes sammen, giver spadestik en praktisk og pålidelig løsning til mange bil-, husholdnings-, industri- og elektroniske ledningsapplikationer.

Ofte stillede spørgsmål [FAQ]

1. Hvad er de vigtigste anvendelser af spadeterminaler?

Spadeterminaler bruges til at forbinde ledninger til komponenter som kontakter, relæer og printkort.De er almindelige i bilsystemer, industrielle maskiner og husholdningsapparater.Deres design tillader hurtig tilslutning og fjernelse, hvilket gør dem nyttige til vedligeholdelse og reparationer.

2. Hvordan bestemmer jeg den rigtige størrelse terminal til et specifikt projekt?

Vælg en terminal, der matcher din trådmåler og stiftstørrelsen.Brug farvekoden som en vejledning og kontroller pasformen før installation.En korrekt størrelse sikrer en tæt forbindelse og forhindrer overophedning eller løs kontakt.

3. Er det sikkert at genbruge spadestik?

Det anbefales ikke at genbruge spadestik.De kan blive svage eller deforme efter brug, hvilket kan påvirke ledningsevnen og sikkerheden.Brug af nye stik hjælper med at sikre en sikker og pålidelig forbindelse.

4. Overgår de isolerede spadeterminaler ikke-isolerede versioner i alle scenarier?

Isolerede terminaler er bedre til våde, snavsede eller højrisikomiljøer, fordi de giver beskyttelse.Ikke-isolerede terminaler fungerer godt under rene, tørre forhold.Det bedste valg afhænger af miljøet.

5. Hvilken praksis sikrer sikre spadeterminalforbindelser?

Brug det korrekte krympeværktøj og klargør wiren ordentligt før installation.Sørg for, at terminalen passer til wire- og tapstørrelsen.Efter krympning skal du kontrollere forbindelsen ved forsigtigt at trække i ledningen for at sikre, at den sidder fast.
