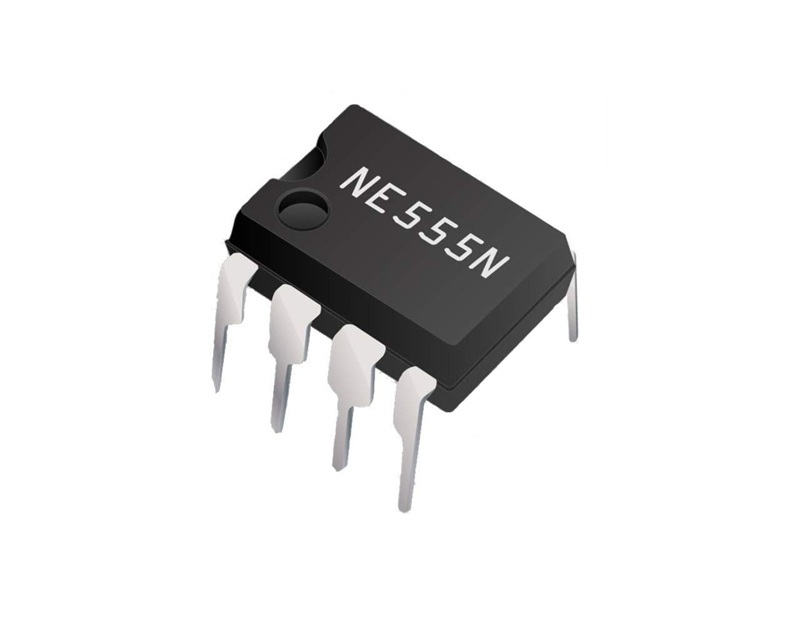

555 Timer IC Forklaret, Intern Arkitektur, Tilstande og Anvendelser

555 timeren er en kompakt mixed-signal IC, der bruges til timing, pulsgenerering, oscillation og simpel switchkontrol. Dens interne komparatorer, spændingsdeler, latch, afladningstransistor og outputtrin gør det muligt at arbejde i monostabil, astabil og bistabil tilstand. Denne artikel forklarer designovervejelser for 555 timer, pin-funktioner, intern arkitektur, praktiske anvendelser, timing nøjagtighed, enhedsvarianter og valgkriterier.

Katalog

555 Timer Design Overvejelser

555 timeren har tendens til at opføre sig mere som en kompakt mixed-signal byggesten end en "basic timer," og den forskel viser sig så snart du læner dig op ad den i et reelt kredsløb. Internt blander den et referencenetværk, analoge beslutningsfaser, digital tilstandsopbevaring og en effektanordning, der interagerer direkte med den eksterne RC node. Resultatet er en komponent, der kan føles betryggende forudsigelig i én opsætning og overraskende følsom i en anden, afhængigt af hvordan de omgivende komponenter og layoutet behandler timing noden.

Interne Funktionelle Blokke og Hvad de Implicerer

Inde i enheden etablerer en modstandsdelingsreferens to sammenligningsniveauer, der ofte beskrives som fraktioner af VCC. Disse referencepunkter sætter grænserne, som timing kapacitorens spænding krydser under opladning og afladning, hvilket er grunden til, at 555 kan producere gentagelige tærskler, selv når forsyningsspændingen ændrer sig moderat.

Timing noden overvåges af to komparatorer, hver med fokus på et krydsningsevent i forhold til de interne reference niveauer. På et oscilloscop vises disse overgange ofte meget skarpe og stabile. Dog giver komparatorerne hovedsageligt konsistente skiftpunkter, mens den samlede timingnøjagtighed stadig afhænger af faktorer som komponenttolerancer, temperatur og driftsbetingelser.

En SR latch gemmer sin tilstand efter at en tærskel er krydset. Den gemte tilstand styrer derefter outputstadiet og afladningsvejen. Denne hukommelsesfunktion tillader en kort signalændring ved timing noden at skifte output og holde den i den tilstand, indtil den modsatte tærskel nås. Denne adfærd er nyttig i one-shot kredsløb, men kan også forårsage uventede outputændringer i støjende forhold.

En afladningstransistor giver en lavimpedansvej til hurtigt at tømme den eksterne kapacitor, når den beordres af latching. Den stærke afladningshandling er en af de praktiske grunde til, at 555 kan opretholde oscillation med minimale eksterne dele, men det betyder også, at timing noden kan opleve skarpe strømpulser, der kobles ind i jorden og nærliggende spor, hvis layoutet ikke er omhyggeligt.

Med et lille RC-netværk og en håndfuld støtteforbindelser understøtter den samme interne struktur to velkendte adfærd: single-shot timingvinduer og fritgående oscillation. Den underliggende mekanisme er den samme i begge tilfælde, opladning og afladning mellem to interne tærskler, så den "tilstand", du får, bestemmes i høj grad af, hvordan du styrer strøm ind og ud af timingkapacitoren, og hvordan du nulstiller eller genaktiverer latching.

One-shots (monostabile) kan se meget konsistente ud i en demo-kredsløb, hvilket gør dem attraktive til simpel forsinkelsesgenerering. Astabile kan føles næsten ubesværede at implementere, og det er de ofte, men den tilsyneladende enkelhed skjuler det faktum, at timing-noden er et analogt signal, der lever i en digital-agtig pakke.

Timing Nøjagtighed i Virkelige Designs

På papir er tærskelforholdene forholdsvis stabile, så det er naturligt at forvente, at timingen følger pænt, så længe VCC er stabil. I feltet er den forløbne tid som regel domineret af eksterne faktorer, der stille og roligt akkumuleres: komponenttolerance, kondensatorlækage, temperaturkoefficienter, lækage fra boardoverfladen og hvilken som helst belastning timing-noden oplever fra nærliggende kredsløb eller måleudstyr.

Det er almindeligt at se et design opføre sig "korrekt" i de indledende beregninger og stadig drive nok til at gøre en forskel i produktion. En keramisk kondensator kan miste effektiv kapacitans under DC-bias, og forskydningen kan være stor nok til at få en forsinkelse til at føles "forkert" for en bruger, selvom skemaet ikke er ændret. Høje timingmodstande kan også overraske dig; forurening, fluxrester og fugtighed kan danne lækageveje, der effektivt placerer en ikke-planlagt modstand i parallel, hvilket skubber tidskonstanten i en retning, der er vanskelig at opdage, indtil enheder sidder i et varmt kabinet.

En pragmatisk arbejdsproces er at behandle timingligningen som et indgangspunkt snarere end et løfte. Når den første prototype kører, bestemmer valg som dielektrisk type, modstandsværdiområde, sikkerhedsafstand omkring timing-noden og returluftstrøm routingen typisk, om adfærden forbliver i overensstemmelse med, hvad kredsløbet var ment at gøre, når forholdene bliver mindre venlige.

Almindelige Timing-Shift Drivere:

• Ekstern komponenttolerance (R og C)

• Kondensatorlækage og dielektrisk absorptionsadfærd

• Temperaturdrift af R og C

• DC-bias-relateret kapacitans tab i nogle keramiske kondensatorer

• Overfladelækage fra fugtighed, rester eller forurening

• Belastning af timing-noden fra andre kredsløb eller måling

Enhedsvarianter, Temperaturgrader og Hvad de Betyder i Praksis

Kommercielle bipolare versioner diskuteres ofte i forhold til en klassisk intern implementering og er bredt tilgængelige i 8-pin DIP og SO-stil pakker. I mange hverdagssammenhænge er NE555-klasse dele specificeret fra ca. 0°C til 70°C, mens udvidede eller militære orienterede muligheder som SE555-klasse dele typisk er specificeret fra ca. −55°C til +125°C.

Disse temperaturgrader påvirker forventningerne, men IC'en er sjældent den eneste bidragyder til drift. Dividere og komparatorer bevæger sig med temperaturen, adfærden hos afladningsenheden ændrer sig, og den eksterne R og C svinger typisk endnu mere. Hvis et design har stramme timingmarginer, er den ubehagelige sandhed, at valget af eksterne komponenter og hvordan boardet håndterer lækage og støj ofte overstiger mærkaten på timeren selv.

Typiske Pakke- og Temperaturinterval Grupperinger:

• Almindelige bipolare familier: NE555-klasse enheder, typisk ca. 0°C til 70°C

• Udvidede/militære orienterede familier: SE555-klasse enheder, ofte ca. −55°C til +125°C

• Almindelige pakker: 8-pin DIP, 8-pin SO-type pakker

Derivater og Hvornår de Passer Bedre end en Almindelig 555

Flere derivater bevarer den samme kerneidé, men justerer integrationsniveauet eller elektrisk adfærd for bedre at matche specifikke begrænsninger. 556 kombinerer to uafhængige timere i en enkelt 14-pin pakke, hvilket kan reducere dele og routing, når et design har brug for to timingfunktioner, der ellers ville blive duplikeret. Denne tilgang holder relaterede timingfunktioner inden for den samme enhed, hvilket hjælper med at forenkle designet og reducere kredsløbs kompleksitet.

558/559 familier tilbyder typisk fire timerkanaler med leverandør-specifikke interne muligheder. De kan forenkle multikanals pulsgenerering og reducere komponentrepetering, selvom kompromiset er, at pin-funktioner og timing-områder kan være mindre fleksible end at bygge fire diskrete kanaler på "den lange måde."

CMOS-familier som 7555- og TLC555-klasse dele holder den velkendte topologi, mens de skærer den hvilende strøm og som regel reducerer forsyningsspidser. I batteridrevne produkter eller støjfrie analoge miljøer kan disse elektriske vaner gøre fejlfinding mærkbart mindre stressende, fordi timeren er mindre tilbøjelig til at injicere pludselige transienter i skinner og jorde.

Derivater Familier og Praktiske Brugsområder:

• 556: to uafhængige timere i en 14-pin pakke; nyttige til parrede timingfunktioner på et board

• 558/559: typisk fire kanaler; nyttige til multikanal pulsgenerering med nogle funktionelle begrænsninger

• CMOS 555 varianter (f.eks. 7555, TLC555 klasser): lavere hvilende strøm og som regel mindre forsyningsspidser; velegnet til batteridrevne og støjfrit analoge systemer

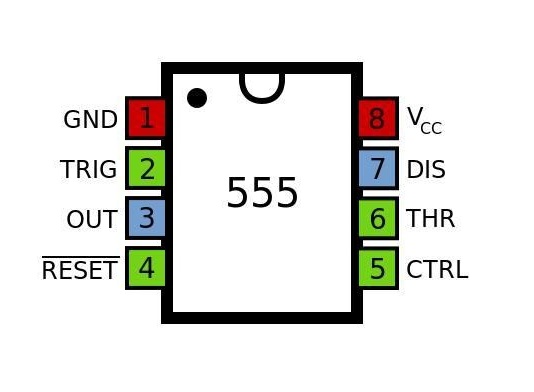

555 Timer Pin funktioner

Den følgende tabel beskriver pin-konfigurationen og funktionerne af 555 timer IC. Hver pin udfører en specifik rolle relateret til trigger, tidskontrol, output skift, reset operation, kondensatorafladning og strømrørsstyring. Forståelse af disse pin-funktioner hjælper med at forklare, hvordan timeren genererer stabile timingpulser, oscillationer og skiftoperationer i elektroniske kredsløb.

Pin	Navn	Funktioner
1	GND (jord)	Jord, som et lavt niveau (0V)
2	TRIG(trigger)	Når denne pins spænding falder til 1 / 3VCC (eller tærskelspændingen fastsat af kontrollen), gives output højt.
3	OUT	Output højt niveau (+ VCC) eller lavt niveau.
4	RST (reset)	Når denne pin modtager strøm, nulstilles chippen, når denne pin er jordet, og outputtet er lavt.
5	CTRL (kontrol)	Tærskelspændingen i chippen er kontrolleret. (Når pinnen er tom, er de to standard tærskelspændinger 1 / 3Vcc og 2 / 3Vcc).
6	THR (tærskel)	Når denne pins spænding stiger til 2 / 3VCC (eller tærskelspændingen fastsat af kontrollen), sænkes outputtet.
7	DIS (afladning)	Den interne OC-gate bruges til at aflade kondensatoren.

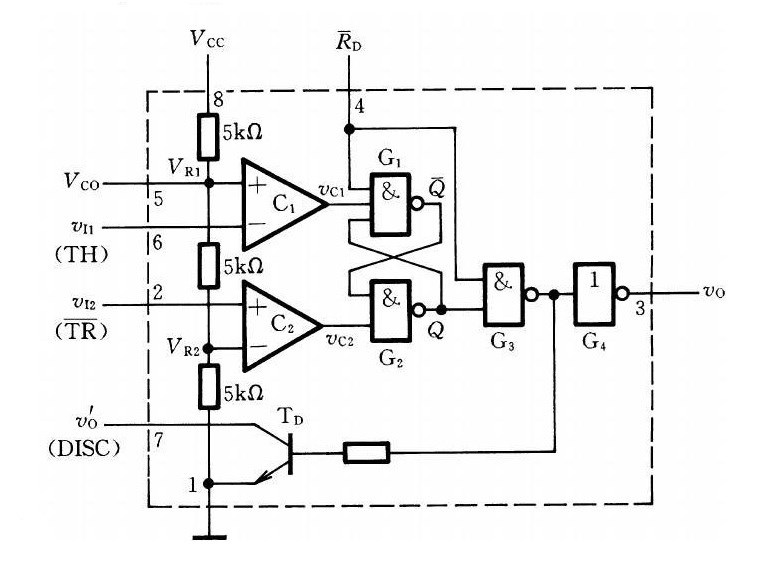

Intern arkitektur af 555 timeren

Den interne struktur af 555 timeren er bygget omkring tre 5 kΩ modstande, to komparatorer, en flip-flop, en afladningstransistor og output kontrol logik. De tre ens modstande skaber reference spændinger ved en tredjedel og to tredjedele af forsyningsspændingen. Disse reference niveauer tillader timeren at opdage, hvornår den eksterne kondensators spænding stiger eller falder til specifikke tærskelpunkter under drift.

Den øverste komparator overvåger tærskel-pinnen og sammenligner den med to tredjedele af VCC reference spændingen. Når tærskel spændingen stiger over dette niveau, nulstiller komparatoren flip-flop’en, hvilket får output til at skifte til lavt. Samtidig tænder afladningstransistoren og aflader timingkondensatoren.

Den nederste komparator overvåger trigger-pinnen og sammenligner den med en tredjedel af VCC reference spændingen. Når trigger spændingen falder under dette niveau, sætter komparatoren flip-flop’en, så output går højt. Dette slukker også for afladningstransistoren, hvilket tillader kondensatoren at begynde at oplade igen.

SR flip-flop’en gemmer skiftstatussen for timeren og kontrollerer output-trinnet. Outputdriveren leverer derefter enten et højt eller lavt outputsignal gennem output-pinnen. Afladningstransistoren, der er tilsluttet afladningspinnen, kontrollerer opladnings- og afladningscyklussen for den eksterne timingkondensator, som bestemmer tidsintervallet for kredsløbet.

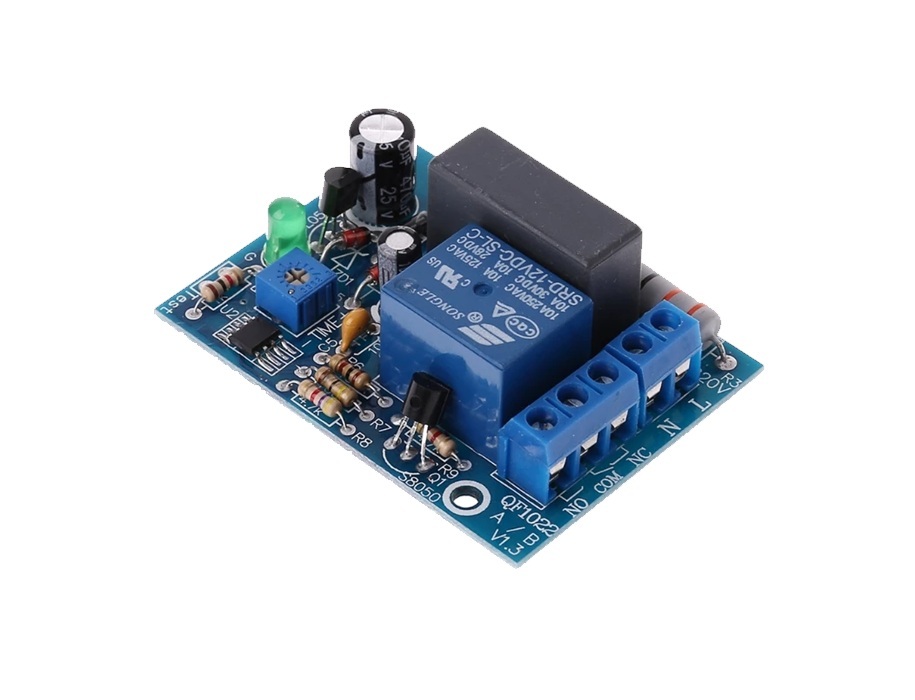

Anvendelser af 555 timeren

555 timeren er nemmest at analysere som to komparatorer, der leverer et internt latch, med skiftpunkter, der ligger nær 1/3 og 2/3 af VCC. Det indbyggede “tærskelfvindue” forklarer, hvorfor en enkelt IC kan dække tidsforsinkelser, oscillation og simpel tilstandsopbevaring med kun et par eksterne komponenter.

I det daglige designarbejde fortjener 555’en stadig sin plads, når en lille, deterministisk, selvstændig adfærd er foretrukket, og når teamet helst ikke vil have omkostningerne ved firmware, opstartssekvenser, opdateringer eller kant-case softwarefejl. Den føles også betryggende i kredsløb, hvor forudsigelige analoge tærskler og gennemsigtige fejltilstande værdsættes mere end funktionsdensitet.

Monostabil tilstand

I monostabil drift genererer 555’en en outputpuls pr. triggerbegivenhed, og pulsens bredde er hovedsageligt indstillet af et eksternt R–C netværk. En kort lavgående overgang ved TRIG bekræfter latches, output flip tilstand, og timingkondensatoren begynder at oplade. Når THRESH stiger over den øverste tærskel (cirka 2/3 VCC), frigiver latches, output returnerer til sin stabile tilstand, og DISCH transistoren trækker hurtigt kondensatoren tilbage, så den næste begivenhed starter fra en kendt basislinje.

Typiske anvendelser

En monostabil giver en ligetil måde at forsinke et aktiveringssignal, tilføje en opstarts-muted, eller strække en kort "power good" til noget, som et downstream-logic kan tolke pålideligt. I praksis fungerer det ofte som en stille mægler mellem en støjende upstream kant og en downstream blok, der forventer en ren, minimumsvarighed aktivering.

Almindelige mønstre i denne kategori:

• Subsystem aktiveringsforsinkelse

• Opstarts-mute vindue

• Pulsforlængelse for korte statusflag

• Støjtolerant “aktiver” kvalifikation

Mekaniske kontakter skifter sjældent kun én gang; de hopper, nogle gange på måder, der er overraskende grimme på et oscilloskop. En one-shot kan konvertere det burst af chatter til en enkelt kontrolleret puls, hvis bredde afspejler, hvad kredsløbet vil acceptere som en gyldig aktivering. Mange designs bruger denne tilgang, fordi den definerer en gyldig inputbegivenhed i stedet for at forsøge at registrere og korrigere hver enkelt bounce puls.

Almindelige mønstre i denne kategori:

• Pushbutton debouncing

• Limit switch cleanup

• Edge qualification før tællere eller interrupts

• Minimum-press detection

Hvis monostabilen genudløses gentagne gange, kan output holdes i én tilstand, så længe pulser fortsætter med at ankomme inden for det forventede interval. Når pulsstrømmen stopper, timeout kredsløbet, og output ændrer tilstand. Dette er en meget praktisk teknik til "noget stoppede med at bevæge sig" detektion, og det føles ofte forfriskende direkte sammenlignet med at implementere en fuld digital watchdog i systemer, der ellers ikke har brug for en mikrokontroller.

Almindelige mønstre i denne kategori:

• Motor stall indication fra manglende Hall-pulser

• Loss-of-signal detection på sensorlinks

• Dropped clock/activity detection i mixed-signal samlinger

En monostabil kan bruges som en pulsstrækker, en pulsbegrænser eller en fast on-time generator inden for en bredere PWM-ordning. Den bruges også ofte til at skabe et konsekvent observationsvindue, nyttigt når et sensor- eller komparatoroutput kun skal samples i en defineret tidsperiode. Denne gate-metode er vidt brugt, fordi tidsforholdet er klart og let at observere under test og fejlfinding.

Almindelige mønstre i denne kategori:

• Fixed on-time blocks

• Measurement or sampling windows

• Pulsbegrænsning for downstream beskyttelse

• Timing gates omkring komparatorer/sensorer

Fordi timing-kondensatoren oplades mod VCC, og trip-punktet er en kendt brøkdel af VCC, bliver pulsbredden et brugbart proxy for C (eller for R når C er kendt). Dette er ikke en laboratoriekvalitets målemetode, men det er virkelig praktisk til hurtig sortering, fejlfinding og sanity checks, især når gentagelighed og hastighed betyder mere end absolut nøjagtighed.

Almindelige mønstre i denne kategori:

• Go/no-go kondensator checks

• Sortering af dele i grove kasser

• Detektering af lækage-påvirkede kondensatorer

• Modstandsinference med en kendt kondensator

TRIG er følsom over for lange ledninger, hurtige signalovergange, jordbounce og forsyningsstøj, som kan forårsage uønsket udløsning. Enkle input-betingelses kredsløb kan forbedre stabilitet og pålidelighed betydeligt. At tilføje denne beskyttelse tidligt hjælper med at forhindre intermitterende udløsingsproblemer under normal drift.

Almindelige betingelsestilgang:

• Series modstand ved TRIG

• Beskedent RC-filtrering ved triggerinput

• Schmitt-trigger buffering før TRIG

• Renere jordforbindelse og kortere triggerledninger

Pulsbredden ender typisk med at være domineret af R/C tolerancer og kondensatorlækage frem for IC'en selv. Filmkondensatorer holder generelt tid bedre ensartet end mange elektrolytiske, især for længere forsinkelser. For lange forsinkelsesperioder kan lækstrømme, fugt på PCB og forureningsrester fungere som parallelle modstande, der reducerer den effektive tidskonstant. Denne effekt kan ændre tidsadfærd og bliver måske ikke åbenlys, før modstand og lækageveje måles direkte.

Astabil tilstand

I astabil drift oplades tidskondensatoren kontinuerligt og aflades mellem ca. 1/3 og 2/3 af VCC. Den interne afladnings-transistor leverer en defineret aflæsningsvej, mens de eksterne modstande etablerer opladningsvejen. Resultatet er en afslapningsoscillator, der er enkel at samle, let at justere og tilgivende nok til mange virkelige nyttige roller.

Almindelige anvendelser

• LED Blinkere og Visuelle Statusindikatorer

En 555 astabil forbliver en hurtig måde at skabe en hjertelyd LED eller fejlindikator uden firmware og uden bootforsinkelse. I fejlfinding-scenarier kan en hardware-blinker være mere åbenlyst end en stille mikrokontroller, der muligvis sidder fast i reset eller venter på en klokkesource.

• Tonegenerering og Simple Lydalarmer

Med fornuftig frekvensvalg kan output drive en lille transducer, ofte gennem et transistorstadie. Dette fungerer godt til alarmer og beepere, hvor "næsten korrekt" tonehøjde nøjagtighed er acceptabel, og øjeblikkelig opstart er at foretrække.

• Klokke- og Pulskilder til Digital Logik

Den astabile tilstand kan give en grundlæggende klokke til tællere, skiftregistere og tidsforsøg. Den vil ikke konkurrere med krystaloscillatorer for stabilitet, men den er ofte en komfortabel tilpasning til demonstrationer, trin-sekvensering og justerbare-tests, hvor justerbarhed er pointen.

• Sensorinterfaces gennem frekvensskift

Et praktisk trick er at placere et sensorelement inde i timingnetværket, så outputfrekvensen varierer med den målte størrelse. En NTC-termistor, der bruges som timingmodstand, er et klassisk eksempel: temperaturbevægelser bliver til frekvensbevægelser, der kan tælles, filtreres eller sammenlignes med tærskler. Lignende tilgange fungerer med LDR'er for lys, resistive fugtighedselementer og visse kraftsensorer, især når systemet allerede har en måde at måle frekvens eller periode.

Eksempler på sensorelementer, der anvendes i timingnetværket:

- NTC-termistorer (temperatur)

- LDR'er/fotomodstande (lysniveau)

- Resistive fugtighedssensorer

- Nogle resistive kraft/tryk sensorer

Kontrolstrategier

Den standard astabile konfiguration skaber ofte en ujævn duty cyklus. En almindelig forbedring er at tilføje en diode, så kapacitorens ladning og afladningsveje bruger forskellige modstande, hvilket gør det muligt at justere høj- og lavtid mere uafhængigt. Dette betaler sig typisk, når man driver kredsløb, der reagerer forskelligt på tændt vs. slukket tid, som ladepumper, samplingporte og LED-dæmpningsfaser, hvor den opfattede lysstyrke og termisk adfærd kan være irriterende følsom over for duty-forholdet.

Kontrolspændingsbenet skifter de interne tærskler, hvilket gør det muligt for 555 at opføre sig som en simpel VCO. Det åbner døren for frekvensmodulation, grove PWM-lignende adfærd og lukkede loop-ordninger, hvor et analogt feedbacksignal skubber oscillationshastigheden. I mange praktiske opbygninger reducerer en lille bypass-kondensator på kontrolbenet mærkbart støjoptagelsen og gør kontrolresponsen mindre urokkelig.

Tung outputbelastning, dårlig forsyningsafkobling og lange ledninger kan forvrænge bølgeformer og injicere støj i tærskelnoderne, hvilket viser sig som jitter eller lejlighedsvis misbehavior. En lille keramisk afkoblingskondensator placeret tæt på forsyningsbenene rengør ofte oscillator mere end forventet. Når oscillatoren skal drive induktive belastninger eller højere strømme, fører et eksternt drivertrin typisk til et kredsløb, der opfører sig konsekvent i stedet for et, der kun fejler på "dårlige dage" og derefter nægter at reproducere problemet på bænken.

Bistabil tilstand

I bistabil drift opfører 555 sig som en latch: én handling indstiller outputtilstanden, og en anden nulstiller den. Timing-kondensatoren udelades normalt, og afladningsbenet anvendes ofte ikke. I stedet for at timere en ladekurve drives adfærden af logiklignende niveauændringer ved TRIG, THRESH og RESET, hvilket kan føles tilfredsstillende deterministisk, når man ønsker tilstandsmemory uden at tilføje et større digitalt subsystem.

Praktiske anvendelser

• Pushbutton-toggles og simpel tilstandsbeholdning

En bistabil 555 kan gemme en tilstand for belastningsaktivering, valg af tilstand eller en brugeromskifter. Denne tilgang er attraktiv, når designet ønsker "hukommelse" uden at stole på en mekanisk låsekontakt og uden at introducere firmware blot for at huske ét bit.

• Interlocks og Sæt/Nulstil sikkerhedsstiladfærd

Sæt/nulstil adfærd kortlægger naturligt til interlocks: én begivenhed fører systemet til en sikker tilstand, og en anden begivenhed genopretter driften. Den interne latch reagerer på en klar, gentagelig måde, og RESET giver en ligetil overstyret vej, når en højprioriteret nedlukningslinje er en del af sikkerhedskonceptet.

Flydende indgange kan producere uforudsigelige tilstandsændringer på grund af lækage, håndtering eller nærliggende skiftende støj. I virkelige samlinger holder pull-up eller pull-down modstande på TRIG/THRESH/RESET lichten fra at vandre ind i "spøgelsestogles". Når pushbuttons er involveret, hjælper mild debouncing stadig; en latch vil trofast gemme det, du foder den, herunder rodet overgange.

Det hjælper ofte at tænke på 555 mindre som en “timerchip” og mere som en kompakt analog tilstandsmaskine lavet af to tærskler, én latch og en afladningskontakt. Når målet er en lille altid-tændt funktion, forsinkelse, blink, manglende puls detektion eller latch, kan 555 give en simplere stykliste og færre subtile kode-relaterede overraskelser end en firmware-første tilgang.

For designs, der kræver høj præcision, kalibrering, avanceret konfiguration eller multiple synkroniserede timingfunktioner, bruges 555-timeren ofte som et grundlæggende timingelement snarere end som en komplet timingløsning.

Almindelige front-end roller, hvor 555 integreres rent:

• Pulsbehandling

• Vindustiming og gating

• Missing-pulse detektionsfaser

• Enkle watchdog-style tilsynsblokke

Praktiske 555 timerparametre

Strømforsyningsspænding (VCC)	4.5-16 V
Nominel driftstrøm (VCC = +5 V)	3-6 mA
Nominel driftstrøm (VCC = +15 V)	10-15 mA
Maksimal outputstrøm	200 mA
Maksimalt strømforbrug	600MW
Minimum arbejdes effektforbrug	30MW (5V), 225MW (15V)
Temperaturområde	0-70 ° C

555 Timer Derivative ICs

Producent	Producent Nr	Bemærkning
Avago Technologies	Av-555M	-
Custom Silicon Solutions	CSS555/CSS555C	CMOS, Minimum arbejdsvolt 1.2V, IDD<5&micro;A
CEMI	ULY7855	-
ECG Philips	ECG955M	-
Exar	XR-555	-
Fairchild Semiconductor	NE555/KA555	-
Harris	HA555	-
IK Semicon	ILC555	CMOS, Minimum arbejdsvolt 2V
Intersil Corporation	SE555/NE555	-
Intersil Corporation	ICM7555	CMOS
Lithic Systems	LC555	-
Meixin	ICM7555	CMOS, Minimum arbejdsvolt 2V
Motorola	MC1455/MC1555	-
NTE Sylvania	NTE955M	-
RCA	CA555/CA555C	-
STMicroelectronics	NE555N/ K3T647	-
TI（Texas Instruments）	SN52555/SN72555	-
TI（Texas Instruments）	TLC555	CMOS, Minimum arbejdsvolt2V
Zetex	ZSCT1555	Minimum arbejdsvolt 0.9V
NXP	ICM7555	CMOS
HFO	B555	-
HITACHI	HA17555	-

Konklusion

555-timeren forbliver nyttig, fordi den giver en simpel, forudsigelig tidsadfærd med få eksterne komponenter. Dens ydeevne afhænger af modstand og kondensator tolerance, lækage, temperaturdrift, forsyningsstøj, layout og enhedstype. Når den bruges med korrekt inputbetingelse, afkobling og passende tidskomponenter, kan 555 pålideligt understøtte forsinkelser, oscillators, pulsformning, manglende pulsdetektion, debouncing og grundlæggende latch-funktioner.

Ofte stillede spørgsmål [FAQ]

1. Hvorfor forbliver 555-timeren meget brugt, selvom mikrocontrollere kan udføre tidsfunktioner mere fleksibelt?

555-timeren giver en simpel hardwarebaseret løsning til at generere forsinkelser, pulser, oscillationer og switch-funktioner uden at kræve firmware, programmering, boot-sekvenser eller softwarevedligeholdelse. I applikationer, hvor der er behov for en enkelt tidsopgave, reducerer 555 ofte designkompleksiteten og tilbyder forudsigelig adfærd med minimale eksterne komponenter. Dette gør den attraktiv til standalone tidsfunktioner, signalbehandling, watchdog-kredsløb og simple styresystemer, hvor pålidelighed og gennemsigtighed er vigtigere end avanceret programmérbarhed.

2. Hvorfor bestemmes timingnøjagtighed i et 555-kredsløb ofte mere af eksterne komponenter end af selve IC'en?

De interne komparatorgrave i 555 er relativt stabile, men det faktiske tidsinterval afhænger i høj grad af det eksterne modstands- og kondensatornetværk. Faktorer som modstandstolerance, kondensatorlækage, dielektrisk absorption, temperaturdrift, fugtighed, PCB-forurening og DC-bias-effekter kan ændre den effektive RC-tidskonstant. Som et resultat kan to kredsløb, der bruger den samme timer-IC, producere mærkbart forskellige forsinkelser, hvis deres eksterne komponenter eller driftsmiljøer adskiller sig.

3. Hvorfor kan højværdimodstande skabe uventede tidsfejl i lang-forsinkelsesapplikationer?

Efterhånden som modstands-værdierne stiger, bliver lækstrømme en større procentdel af den ønskede tidsstrøm. Fugtighed, fluxrester, støv, PCB-forurening og overfladelækage kan skabe utilsigtede parallelle modstandsveje, der ændrer opladningsadfærden for tidskondensatoren. Disse effekter kan være ubetydelige i korte forsinkelser, men bliver stadig mere betydningsfulde i langtids tidskredsløb, hvor små lækstrømme kan ændre det endelige tidsinterval.

4. Hvorfor foretrækkes CMOS 555-varianter ofte i batteridrevne og støjsvage designs?

CMOS-versioner som TLC555 og 7555 bruger typisk meget mindre hvilestrøm end traditionelle bipolære versioner. De genererer også mindre forsyningsstrømspidser under drift, hvilket reducerer støjinducering i strømforsyninger og følsomme analoge kredsløb. Disse egenskaber forbedrer batterilevetiden, forenkler strømforsyningsfiltrering og gør det samlede system lettere at stabilisere i applikationer, hvor lavt strømforbrug og ren elektrisk adfærd er prioriteter.

5. Hvorfor kan triggerpinden blive en almindelig kilde til intermitterende 555 timer problemer?

Triggerindgangen er følsom over for spændingsovergange, elektrisk støj, lange ledninger, jordbunde og hurtige skiftehændelser. Uønskede spændingsforstyrrelser kan falsk udløse timeren og forårsage uforudsigelige udgange, der er svære at reproducere konsekvent. Tilføjelse af filtering, Schmitt-trigger buffering, korrekt jordforbindelse og korte signalveje forbedrer ofte pålideligheden ved at forhindre triggerbenet i at reagere på utilsigtede elektriske forstyrrelser.

6. Hvorfor er en monostabil 555 timer nyttig til at opdage manglende pulser eller stillestående systemer?

En monostabil timer kan genudløses gentagne gange af indkommende pulser. Så længe pulserne fortsætter med at komme inden for det forventede interval, forbliver udgangen aktiv. Hvis pulsestrømmen stopper, udløber timeren til sidst og ændrer tilstand. Denne adfærd gør kredsløbet nyttigt til at opdage stillestående motorer, fejlbehæftede sensorer, tabte kommunikationssignaler eller manglende klokpulser uden at kræve kompleks digital logik eller softwareovervågningssystemer.

7. Hvorfor fungerer 555 timeren effektivt som en simpel oscillator i astabil tilstand?

I astabil drift oplades timing-kondensatoren kontinuerligt og aflades mellem cirka en tredjedel og to tredjedele af forsyningsspændingen. De interne kompensatorer registrerer disse tærskeloverskridelser og skifter gentagne gange udgangstilstanden. Denne selvopretholdende ladnings-afladningscyklus skaber en stabil oscillation med kun et par eksterne komponenter, hvilket gør 555 til en af de simpleste metoder til at generere firkantede bølger, blinkende LED'er, kloksignaler og lydtoner.

8. Hvorfor kræver justeringer af arbejdscyklus ofte yderligere komponenter i astabile kredsløb?

Den standard astabile konfiguration bruger den samme opladnings- og afladningsvej for en del af cyklen, hvilket naturligt begrænser fleksibiliteten i arbejdscyklussen. Ved at tilføje dioder og separate modstanderveje kan den uafhængigt styre opladnings- og afladningstider. Dette muliggør mere præcis justering af høj og lav udgangsvarighed, hvilket er vigtigt i applikationer som PWM-styring, LED-dæmpning, ladepumper og puls-genereringskredsløb.

9. Hvorfor kan en 555 timer fungere som en simpel latch uden at bruge en timing-kondensator?

Kernen i 555 indeholder en SR latch, der styres af to komparatorer. I bistabil tilstand sætter eller nulstiller eksterne indgange direkte latches uden at stole på kondensator opladning og afladning. Når en tilstand er etableret, forbliver den gemt, indtil en anden indgang ændrer den. Dette gør det muligt for 555 at fungere som et grundlæggende hukommelseselement til skift, indlåsningsautomatik, kontroltilstande og sæt-nulstil-kredsløb, mens det kræver meget lidt ekstern kredsløb.

10. Hvorfor bør designere ofte betragte 555 timeren som en analog byggeklods snarere end blot en timer IC?

Selvom navnet understreger timing, indeholder 555 analoge komparatorer, reference spændinger, en latch, switching logik og en afladningstransistor, der kan udføre mange signalbehandlingsfunktioner. Den kan generere forsinkelser, skabe oscillatorer, opdage manglende pulser, debounce kontakter, konditionere signaler, oprette timingvinduer og give enkle overvågningsfunktioner. At forstå enheden som en kompakt analog tilstandsmaskine afslører ofte flere designmuligheder end blot at behandle den som en forsinkelsesgenerator.
