4N35 Optokopler Pinout, Datablad og Arbejdsprincip Forklaret

4N35 optokopleren er en simpel, men vigtig isoleringskomponent, der bruges i mange elektroniske kredsløb. Denne artikel forklarer 4N35 pinout, arbejdsprincip, funktioner, vurderinger, elektriske specifikationer, kredsl eksempler og sammenligning med andre almindelige optokoplere.

Katalog

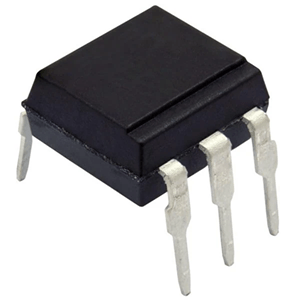

4N35 Optokopler Oversigt

Vishay 4N35 er en 6-pins fototransistor optokopler designet til at overføre elektriske signaler gennem lys, mens input- og udgangssiderne holdes elektrisk isoleret. Den indeholder en infrarød LED på input-siden og en silicium NPN fototransistor på output-siden.

Når strømmen flyder gennem LED'en, producerer den intern lys, der aktiverer fototransistoren. Dette muliggør signaloverførsel uden en direkte elektrisk forbindelse, hvilket hjælper med at forbedre kredsløbssikkerhed, støjmæssig immunitet og beskyttelse mod spændingsforskelle. 4N35 tilbyder høj isolationsspænding, kompakt DIP-pakning og en simpel pin-konfiguration, hvilket gør den velegnet til design, der kræver pålidelig signalisolering og stabil switching-ydeevne.

Hvis du er interesseret i at købe 4N35, er du velkommen til at kontakte os for pris og tilgængelighed.

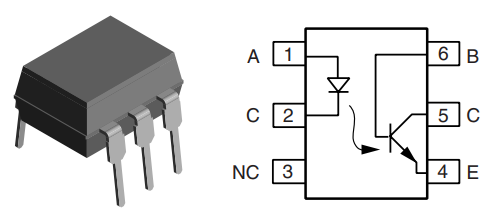

4N35 Pinout og Pin Detaljer

• Pin 1 - Anode (A): Positiv input pin på den interne infrarøde LED. Denne pin modtager den inputstrøm, der aktiverer optokopleren.

• Pin 2 - Katode (C): Negativ input pin på den interne infrarøde LED. Den er typisk forbundet til jord gennem en strømbegrænsende modstand.

• Pin 3 - NC (Ingen Forbindelse): Denne pin er ikke internt forbundet til nogen komponent inden i 4N35 og efterlades normalt uforbundet.

• Pin 4 - Emitter (E): Emitter terminalen på den interne fototransistor. Den forbindes almindeligvis til jord eller bruges som en del af udgangs-switching kredsløbet.

• Pin 5 - Collector (C): Collector terminalen på den interne fototransistor. Udgangssignalet tages typisk fra denne pin gennem en pull-up modstand.

• Pin 6 - Base (B): Base terminalen på den interne fototransistor. Den kan bruges til biasering, følsomhedsjustering eller switching optimering, men efterlades ofte uforbundet i grundlæggende anvendelser.

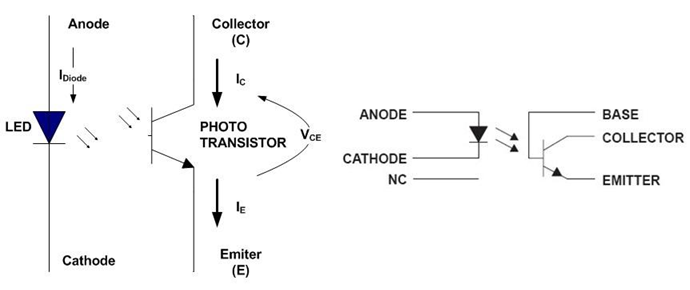

4N35 Optokopler Grundlæggende Driftsprincip

4N35 optokopleren fungerer ved at overføre et elektrisk signal gennem lys, mens input- og udgangskredsløbene holdes elektrisk isoleret fra hinanden. Inden i 4N35 er der to hovedkomponenter: en infrarød LED på input-siden og en fototransistor på output-siden. Når strømmen flyder gennem LED'en mellem anode og katode pins, udsender LED'en infrarødt lys inde i pakken. Dette lys er ikke synligt uden for optokopleren, fordi det forbliver inde i optokoplerens hus.

Som vist på billedet rammer det udsendte infrarøde lys den interne fototransistor. Når fototransistoren registrerer lyset, begynder den at lede strøm mellem kollektor- og emitterterminalerne. Dette gør det muligt for udgangssiden af kredsløbet at skifte eller reagere på inputsignalet uden nogen direkte elektrisk forbindelse mellem de to sider. Signalet overføres optisk i stedet for elektrisk, hvilket er grunden til, at enheden kaldes en optokobler eller optoisolator.

Den elektriske isolation, der leveres af 4N35, er meget vigtig i mange elektroniske systemer. Den hjælper med at beskytte følsomme lavspændingsenheder såsom mikrokontrollere, Arduino-kort, PLC'er og digitale kredsløb mod højvolts spikes, elektrisk støj og jordsløjfeproblemer. Fordi indgangen og udgangen er isolerede, er det mindre sandsynligt, at fejl eller forstyrrelser på den ene side skader den anden side af kredsløbet.

Fototransistorens udgangstrin i 4N35 opfører sig på samme måde som en normal transistorkontakt. Når LED'en er tændt, leder fototransistoren. Når LED'en er slukket, stopper fototransistoren med at lede. Mængden af udgangsstrøm afhænger af lysintensiteten produceret af LED'en, som påvirkes af indgangsstrømmen. Dette forhold beskrives almindeligvis med den nuværende overførselsforhold (CTR), der findes i 4N35 databladet.

Selvom 4N35 er enkel og pålidelig, er den ikke designet til meget hurtige switching-applikationer. Dens fototransistorudgang er langsommere sammenlignet med moderne højhastigheds optokoblere, men den bruges stadig i vid udstrækning i industrielle kontroller, relæisolationskredsløb, SMPS feedbacksystemer og mikrokontrollerinterface på grund af dens lave omkostninger, enkelhed og stærke elektriske isolationskapabilitet.

Funktioner af 4N35 Optokobler

• 5000 VRMS Isolationsspænding - Giver stærk elektrisk isolation mellem indgangs- og udgangssiderne, hvilket hjælper med at beskytte lavspændingskredsløb mod højvoltskader og elektrisk støj.

• Kompatibel med Almindelige Logikfamilier - Kan nemt interfaceres med mikrokontrollere, TTL, CMOS, Arduino, PLC'er og andre digitale logikkredsløb.

• Lav Indgang-Udgang Koblingskapacitans (< 0.5 pF) - Hjælper med at reducere elektrisk støj og uønsket signalinterferens mellem isolerede kredsløb.

• Standard 6-Pins Dual-In-Line Pakke (DIP) - Anvender et bredt understøttet pakkeformat, der er let at montere på PCB'er og brødkredse.

• Infrarød LED og Fototransistor Udgang - Bruger lysbaseret signaloverførsel for sikker og pålidelig elektrisk isolation.

• God Støjimmunitet - Hjælper med at forbedre signalstabiliteten i industrielle og switching-miljøer med elektrisk interferens.

• Simpel Kredsløbsintegration - Kræver kun et par eksterne komponenter, hvilket gør den velegnet til begyndere og professionelle kredsløbsdesigns.

• RoHS og WEEE Overholdelse - Opfylder miljømæssige og farlige materialers sikkerhedsstandarder for moderne elektronisk produktion.

• Pålidelig Elektrisk Isolation - Forhindrer direkte elektrisk forbindelse mellem kontrol- og kraftkredsløb, hvilket forbedrer systemsikkerheden.

• Lavpris Isolationsløsning - Anvendes ofte i overkommelige industrielle, forbruger- og indlejrede elektroniske applikationer.

Maksimale Vurderinger af 4N35

• Sammenlignende Sporing Indeks - 175. Angiver materialets modstand mod elektrisk sporing på sin overflade.

• Isolationsmodstand ved 25°C - 10¹² Ω. Viser meget høj modstand mellem indgangs- og udgangssiderne ved stuetemperatur.

• Isolationsmodstand ved 100°C - 10¹¹ Ω. Viser, at isolationen forbliver stærk selv ved høj temperatur.

• Opbevaringstemperatur - -55°C til +150°C. Det sikre temperaturområde, når 4N35 opbevares, men ikke er i drift.

• Driftstemperatur - -55°C til +100°C. Det sikre arbejdstemperaturområde under normal brug.

• Junktionstemperatur - 100°C. Den maksimale interne halvleder junction temperatur.

• Loddetemperatur - 260°C. Den maksimale temperatur tilladt under lodning i kort tid.

• Omvendt Spænding - 6 V. Den maksimale omvendte spænding, som indgangs-LED'en kan modstå.

• Fremad Strøm - 50 mA. Den maksimale kontinuerlige strøm tilladt gennem indgangs-LED'en.

• Spidsstrøm - 1 A. Den maksimale korte pulsstrøm, som LED'en kan håndtere.

• Indgangs Strømfordeling - 70 mW. Den maksimale effekt, den indgangsside sikkert kan afgive.

• Kollektor-Emitter Nedbrydning Spænding - 70 V. Den maksimale spænding, som udgangstransistoren kan blokere mellem kollektor og emitter.

• Emitter-Basis Nedbrydning Spænding - 7 V. Den maksimale omvendte spænding tilladt mellem emitter og basis.

• Collector Current - 50 mA. Den maksimale kontinuerlige strøm, der måles gennem fototransistorens udgang.

• Peak Collector Current - 100 mA. Den højeste kortvarige udgangsstrøm, der er tilladt i op til 1 ms.

• Output Power Dissipation - 70 mW. Den maksimale effekt, som udgangstransistoren sikkert kan afgive.

• Isolation Test Voltage - 5000 VRMS. Den testede spændingsisolationsstyrke mellem indgang og udgang.

• Creepage Distance - ≥ 7 mm. Den mindste overfladeafstand mellem indgangs- og udgangsstifter til sikkerhedsisolering.

• Clearance Distance - ≥ 7 mm. Den mindste luftafstand mellem indgangs- og udgangsledere.

• Isolation Thickness Between Emitter and Detector - ≥ 0.4 mm. Den fysiske isoleringstykkelse mellem LED'en og fototransistoren.

Almindelige 4N35 Optokobler Anvendelser

Mikrocontrollerisolering

4N35 bruges almindeligvis til at isolere mikrocontrollere som Arduino, Raspberry Pi, PIC og STM32 fra højere spændingskredse. Elektrisk isolation hjælper med at beskytte følsomme GPIO-stifter mod spændingsspidser, elektrisk støj og utilsigtede kortslutninger. I mange indlejrede systemer muliggør 4N35 sikker kommunikation mellem lavspændings digital logik og industrielle eller kraftkontrolkredse.

Relædriverkredse

Mange relækontrolkredse bruger 4N35 til at adskille kontrolsiden fra relæets switch-siden. Denne isolation hjælper med at beskytte lavspændingskontrollere fra relæspole tilbage-EMF, skifte transienser og højstrømsstøj. Det findes ofte i automationssystemer, smart home-enheder og industrielle kontrolkort.

SMPS Feedback Isolation

Switch-mode strømforsyninger (SMPS) bruger ofte optokoblere som 4N35 til isoleret feedback kontrol. Optokobleren overfører feedbacksignaler fra den sekundære side til den primære side, mens den opretholder sikker elektrisk isolation. Dette hjælper med at regulere udgangsspændingen uden at skabe en direkte elektrisk forbindelse mellem høj-voltage og lav-voltage sektioner.

PLC og industrielle automationssystemer

Industielle kontrolsystemer bruger ofte 4N35 til signalisolering mellem PLC'er, sensorer, aktuatorer og motorcontrollere. Industrielle miljøer indeholder normalt elektrisk støj, spændingsstød og jordsløjfeproblemer, så optisk isolation forbedrer systemets pålidelighed og beskytter følsom kontrolelektronik.

AC-last og TRIAC kontrolkredse

4N35 kan bruges i AC-switching og TRIAC kontrolkredse, hvor lavspændingskontrollere skal interagere sikkert med højvolts AC-laster. Optokobleren hjælper med at isolere kontrolkredsen fra farlig AC-netspænding, hvilket forbedrer brugersikkerhed og kredsbeskyttelse i lysdæmpere, varmeapparatkontrollere og apparatkontroller.

Motorstyring og driverkredse

Motor driver systemer bruger ofte 4N35 til at isolere PWM-signaler, kontrol logik eller feedback-linjer fra støjende motor strøm kredse. Isolation hjælper med at reducere interferens forårsaget af induktive belastninger, skifte støj, og pludselige spændingsspidser genereret af DC motorer og industrielle motorer.

Signalisolering mellem forskellige spændingsniveauer

4N35 er nyttig i systemer, hvor enheder fungerer ved forskellige spændingsniveauer. For eksempel kan en 3.3 V mikrocontroller sikkert kommunikere med en 12 V eller 24 V kreds gennem optisk isolation. Dette forhindrer direkte elektrisk forbindelse, mens det stadig tillader signaloverførsel mellem de to kredse.

Batteristyring og opladningssystemer

Batteriopladningskredse og batteristyringssystemer bruger nogle gange 4N35 til overvågning og isolerede kontrolfunktioner. Isolation hjælper med at forbedre sikkerheden i højspændingsbatterisystemer ved at adskille den lavspændings overvågningskredsløb fra opladnings- eller strømstadiet.

Støjisolering i audio- og kommunikationskredse

4N35 kan hjælpe med at reducere jordsløjfeproblemer og elektrisk interferens i nogle kommunikations- og audiosystemer. Ved at isolere signalvejen hjælper optokobleren med at minimere uønsket støj, der kan påvirke signal kvalitet og system stabilitet.

Digital switching og logik interfacing

Digitale switching kredse bruger ofte 4N35 som en isoleret transistor-switch. Fototransistorens udgang kan grænseflade med logiske porte, tællere, timere, eller digitale controllere, samtidig med at der opretholdes sikker adskillelse mellem forskellige kredsafsnit.

4N35 Typiske kredseksempler

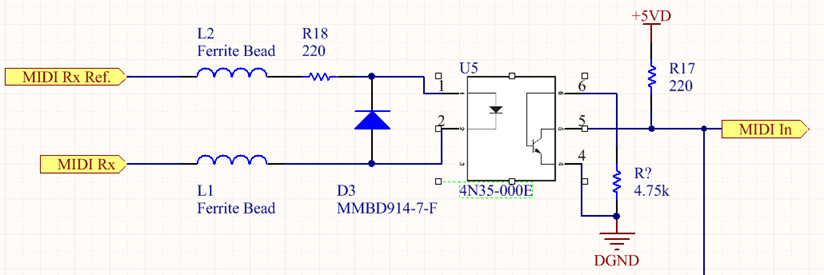

MIDI Input Isoleringskreds ved hjælp af 4N35 optokobler

I dette MIDI-input kredsløb bruges 4N35 optokobleren til sikkert at isolere MIDI-modtageren fra den transmitterende enhed. Det indkommende MIDI-signal passerer gennem strømbegrænsende og støjfiltreringskomponenter, før det driver den interne LED i 4N35. Når MIDI-signalet er aktivt, udsender LED'en inde i optokobleren infrarødt lys, som slår den interne fototransistor til på udgangssiden. Fototransistoren genererer derefter det isolerede MIDI-udgangssignal mærket "MIDI In."

Denne optiske isolation er meget vigtig i MIDI-systemer, fordi forskellige lydapparater kan bruge separate strømkilder og jordforbindelser. Uden isolation kan uønskede jordingloops og elektrisk støj påvirke signal kvaliteten eller beskadige tilsluttede enheder. Ferritperlerne i kredsløbet hjælper med at undertrykke højfrekvent støj, mens pull-up modstanden gør det muligt for udgangstransistoren at generere et stabilt digitalt signal til modtagerkredsløbet.

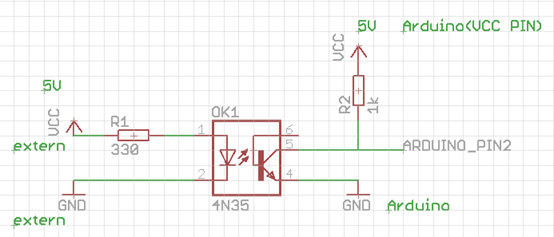

Grundlæggende Arduino Isolation Interface Kredsløb Ved Brug Af 4N35 Optokobler

Dette Arduino interface kredsløb bruger 4N35 til at isolere en ekstern signal kilde fra Arduino input benet. Det eksterne input-signal passerer gennem modstand R1, som begrænser LED-strømmen inde i optokobleren. Når input-signalet anvendes, tændes den interne LED og udsender lys, der aktiverer fototransistoren på udgangssiden. Fototransistoren trækker derefter Arduino input linjen mod jord, hvilket gør det muligt for Arduino sikkert at registrere signalet.

Pull-up modstanden, der er tilsluttet 5V, hjælper med at skabe et rent digitalt logisk niveau for Arduino input benet. Fordi signalet overføres gennem lys i stedet for direkte elektrisk forbindelse, forbliver Arduino elektrisk isoleret fra det eksterne kredsløb. Dette hjælper med at beskytte mikrokontrolleren mod spændingsspidser, elektrisk støj og utilsigtet højvolts eksponering, der ofte findes i industrielle eller motorstyringsmiljøer.

4N35 vs Andre Populære Optokoblere

4N35 vs PC817

4N35 og PC817 er begge fototransistor optokoblere, der bruges til signalisolering. 4N35 giver adgang til den interne transistor basepin, hvilket muliggør yderligere kontrol og kredsløbsfleksibilitet, mens PC817 bruger et enklere 4-ben design. PC817 foretrækkes ofte til kompakte, lavpris isoleringskredsløb og SMPS feedback applikationer. 4N35 er generelt et bedre valg, når justerbar transistoradfærd eller mere fleksible udgangskonfigurationer er nødvendige.

4N35 vs 4N25

4N35 og 4N25 har lignende fototransistorudgange og begge giver optisk isolering. Dog tilbyder 4N35 typisk højere CTR og bedre ydeevne end det ældre 4N25 design. Mens 4N25 forbliver egnet til grundlæggende isoleringskredsløb og ældre systemer, er 4N35 normalt at foretrække til nye designs, fordi det giver mere pålidelig switching og forbedret signaloverførselseffektivitet.

4N35 vs MOC3021

4N35 og MOC3021 tjener forskellige formål, selvom begge er optokoblere. 4N35 bruger en fototransistor-udgang og er designet til DC signalisolering, mikrokontrollergrænseflade og kontrolkredsløb. MOC3021 bruger en TRIAC-driver udgang, der specifikt er beregnet til at udløse TRIACs i AC-strømkontrol applikationer. Til logikniveau signalisolering er 4N35 det bedre valg, mens MOC3021 er mere egnet til AC belastningsswitching, dimmere og netstrømsforsynede kontrolsystemer.

Producent

Vishay Intertechnology er en af de store producenter af 4N35 optokobleren og er bredt anerkendt for at producere pålidelige diskrete halvledere og passive elektroniske komponenter. Vishays produktionskapaciteter omfatter storskala halvlederfremstilling, automatiseret montering, præcist testning, produktion af optisk isoleringsteknologi samt strenge kvalitetskontrolprocesser designet til at opfylde internationale pålideligheds- og sikkerhedsstandarder.

Ofte Stillede Spørgsmål FAQ]

1. Hvorfor er elektrisk isolation vigtig, når man bruger 4N35?

Det beskytter lavspændingskredsløb mod spikes, støj og jordsløjfeproblemer ved at overføre signaler gennem lys i stedet for direkte elektrisk kontakt.

2. Hvordan påvirker 4N35 fototransistoren switching ydeevne?

Fototransistoren tændes, når den modtager lys fra LED'en. Det fungerer godt til middelhastigheds switching, men er ikke ideelt til højhastigheds datasignaler.

3. Hvad sker der, hvis LED inputmodstanden er forkert?

En modstand, der er for lav, kan beskadige LED'en, mens en der er for høj, kan forårsage svag eller ustabil output switching.

4. Hvordan adskiller 4N35 sig fra MOC3021?

4N35 har en fototransistorudgang til DC-signalisolering, mens MOC3021 er lavet til at udløse TRIACs i AC-lastekontrol.

5. Hvordan reducerer 4N35 støj og jordsløjfer?

Den adskiller ind- og udgangsgrundene, så uønsket strøm og interferens ikke let kan passere mellem de tilsluttede kredsløb.
